Cách Chuyển Mô Tơ 3 Pha Thành 1 Pha An Toàn Mới Nhất

Chuyển mô tơ 3 pha thành 1 pha là giải pháp được quan tâm khi nơi sử dụng chỉ có nguồn điện 220V một pha nhưng máy móc đang lắp motor 3 pha. Tuy nhiên, không thể chỉ lấy hai đầu dây của motor rồi đấu trực tiếp vào điện 1 pha vì mô tơ 3 pha cần từ trường quay được tạo bởi ba pha điện lệch nhau.

Các phương án thường được sử dụng gồm lắp biến tần 1 pha ra 3 pha, đấu tụ điện cho motor nhỏ, quấn lại motor hoặc thay bằng motor 1 pha phù hợp.

Dùng Biến Áp 1 Pha Ra 3 Pha

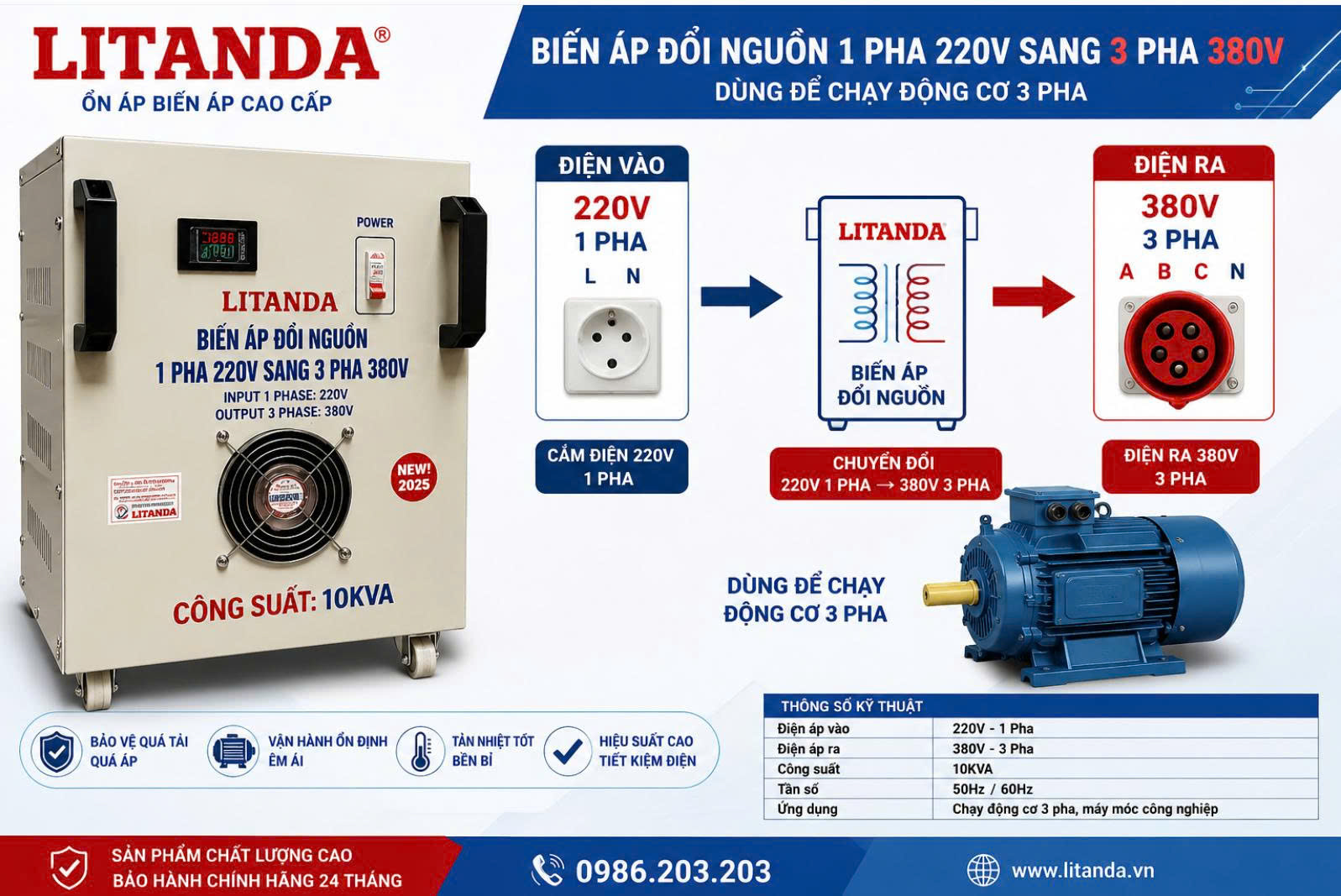

Biến áp 1 pha ra 3 pha là thiết bị nhận nguồn điện đầu vào 220V một pha, sau đó sử dụng mạch chuyển đổi điện tử để tạo nguồn điện 3 pha cấp cho tải. Nếu thiết bị cần điện áp 380V, hệ thống có thể được kết hợp thêm biến áp tăng áp để nâng điện áp đầu ra.

Một bộ chuyển đổi hoàn chỉnh thường gồm:

• Bộ chỉnh lưu nguồn điện đầu vào.
• Khối DC trung gian.
• Mạch nghịch lưu tạo điện 3 pha.
• Biến áp tăng áp nếu cần đầu ra 380V.
• Aptomat và thiết bị bảo vệ.
• Màn hình hoặc đồng hồ hiển thị.
• Quạt làm mát và hệ thống tản nhiệt.
• Tủ bảo vệ các linh kiện bên trong.

Tên gọi “biến áp 1 pha ra 3 pha” được sử dụng theo nhu cầu tìm kiếm phổ biến. Tuy nhiên, chức năng tạo pha do biến tần hoặc bộ chuyển pha đảm nhiệm, còn biến áp chủ yếu có nhiệm vụ thay đổi điện áp.

Các Công Suất Biến Áp 1 Pha Ra 3 Pha

Danh mục có nhiều mức công suất để đáp ứng từ motor nhỏ đến hệ thống máy móc có tải lớn hơn.

Các lựa chọn thường gặp gồm:

• Biến áp 1 pha ra 3 pha 2KVA.
• Biến áp 1 pha ra 3 pha 3KVA.
• Biến áp 1 pha ra 3 pha 5KVA.
• Biến áp 1 pha ra 3 pha 7.5KVA.
• Biến áp 1 pha ra 3 pha 10KVA.
• Biến áp 1 pha ra 3 pha 15KVA.
• Biến áp 1 pha ra 3 pha 20KVA.

Công suất thiết bị chuyển đổi không nên chọn vừa bằng công suất ghi trên tem motor. Cần tính thêm dòng khởi động, mức tải cơ khí và thời gian vận hành liên tục.

Dùng Biến Tần 1 Pha Ra 3 Pha

Biến tần 1 pha ra 3 pha là phương án phù hợp nhất trong nhiều trường hợp. Thiết bị nhận nguồn điện 220V một pha, sau đó tạo đầu ra 220V ba pha để cấp cho motor.

Ưu điểm của biến tần gồm:

• Giúp motor khởi động êm.
• Điều chỉnh được tốc độ quay.
• Có thể đảo chiều motor.
• Hạn chế dòng khởi động lớn.
• Có chức năng bảo vệ quá tải.
• Giúp motor vận hành ổn định hơn so với đấu tụ.
• Phù hợp với máy móc cần chạy thường xuyên.

Cần chọn loại biến tần có đầu vào 220V một pha và đầu ra 220V ba pha. Không phải mọi biến tần đều sử dụng được với nguồn điện một pha.

Kiểm Tra Điện Áp Trên Tem Mô Tơ

Trước khi lắp biến tần, cần đọc thông số điện áp trên tem motor.

Mô tơ ghi 220/380V Δ/Y thường có thể đấu tam giác để chạy bằng nguồn 220V ba pha từ biến tần.

Mô tơ ghi 380/660V Δ/Y thường không thể chạy đủ công suất với biến tần đầu ra 220V ba pha. Trường hợp này có thể cần:

• Biến tần đầu ra 380V phù hợp.
• Bộ nâng áp kết hợp biến tần.
• Quấn lại motor.
• Thay motor có điện áp phù hợp.

Không nên tự ý thay đổi thanh đấu sao hoặc tam giác khi chưa xác định đúng điện áp cuộn dây.

Đấu Tụ Cho Mô Tơ 3 Pha Chạy Điện 1 Pha

Một số motor 3 pha công suất nhỏ có thể chạy bằng điện 1 pha thông qua tụ điện tạo lệch pha. Đây là phương án đơn giản và chi phí thấp nhưng motor thường không đạt được công suất và mô-men như khi chạy nguồn 3 pha đúng chuẩn.

Đấu tụ thường chỉ phù hợp khi:

• Mô tơ có công suất nhỏ.
• Máy khởi động không tải hoặc tải nhẹ.
• Không cần điều chỉnh tốc độ.
• Thiết bị không hoạt động liên tục.
• Không yêu cầu mô-men khởi động cao.

Phương án này không nên ưu tiên cho máy nén khí, máy nghiền, máy ép, bơm tải nặng hoặc máy móc cần khởi động liên tục.

Nếu tụ có dung lượng không phù hợp, motor có thể rung, khó khởi động, nóng nhanh hoặc cháy cuộn dây.

Có Nên Quấn Lại Mô Tơ 3 Pha Thành 1 Pha?

Motor 3 pha có thể được quấn lại để chạy điện 1 pha, nhưng đặc tính vận hành sau khi quấn có thể không còn giống thiết kế ban đầu.

Một số hạn chế có thể gặp gồm:

• Công suất sử dụng giảm.
• Mô-men khởi động thấp hơn.
• Motor phát nóng nhiều hơn.
• Hiệu suất giảm.
• Máy hoạt động không êm.
• Tuổi thọ phụ thuộc nhiều vào chất lượng quấn lại.

Đối với motor công suất nhỏ, thay bằng motor 1 pha mới đôi khi hiệu quả hơn quấn lại. Với motor đặc chủng hoặc có giá trị cao, cần để đơn vị chuyên sửa motor đánh giá trước.

Khi Nào Nên Thay Mô Tơ 3 Pha Bằng Mô Tơ 1 Pha?

Thay motor 1 pha phù hợp khi:

• Công suất máy nhỏ.
• Không cần điều chỉnh tốc độ.
• Không có kế hoạch sử dụng điện 3 pha.
• Motor 1 pha có kích thước lắp đặt tương đương.
• Chi phí thay motor thấp hơn lắp biến tần.
• Máy không yêu cầu mô-men khởi động quá lớn.

Khi thay cần kiểm tra công suất, tốc độ vòng quay, đường kính trục, kích thước chân đế và chiều quay của motor.

Nên Chọn Biến Tần Hay Đấu Tụ?

Nên sử dụng biến tần khi motor cần vận hành ổn định, chạy thường xuyên, điều chỉnh tốc độ hoặc khởi động có tải.

Có thể cân nhắc đấu tụ khi motor nhỏ, tải nhẹ và chỉ sử dụng trong thời gian ngắn. Tuy nhiên, cần được thợ điện hoặc thợ sửa motor tính toán dung lượng tụ phù hợp.

Đối với motor lớn hoặc tải khởi động nặng, nên kéo nguồn điện 3 pha đúng tiêu chuẩn thay vì cố chuyển sang điện 1 pha.

Lưu Ý An Toàn Khi Chuyển Mô Tơ 3 Pha Sang 1 Pha

Khi thực hiện cần chú ý:

• Kiểm tra chính xác điện áp trên tem motor.
• Xác định sơ đồ đấu sao hoặc tam giác.
• Chọn biến tần đúng công suất và điện áp.
• Cài đặt dòng định mức theo tem motor.
• Lắp aptomat bảo vệ đầu vào.
• Nối đất vỏ motor và vỏ biến tần.
• Không đóng contactor giữa biến tần và motor khi đang chạy.
• Không đấu tụ theo kinh nghiệm hoặc cảm tính.
• Theo dõi dòng điện và nhiệt độ motor sau khi chạy thử.
• Ngắt điện ngay nếu motor rung, kêu hoặc nóng bất thường.

Biến tần 1 pha ra 3 pha thường được thiết kế để điều khiển trực tiếp motor. Không nên dùng đầu ra biến tần làm nguồn điện chung cho cả máy có nhiều contactor, biến áp, điện trở và các thiết bị khác nếu chưa có thiết kế kỹ thuật phù hợp.

Chuyển mô tơ 3 pha thành 1 pha có thể thực hiện bằng biến tần, tụ điện, quấn lại hoặc thay motor. Trong đó, biến tần thường là giải pháp ổn định và linh hoạt hơn cho motor cần vận hành thường xuyên. Việc lựa chọn phải dựa trên điện áp tem máy, công suất, tải khởi động và điều kiện sử dụng thực tế.
