Cosφ và PF trong điện 3 pha: Tính kVA chọn biến áp sao cho đúng?

Khi mua máy biến áp hoặc ổn áp cho nhà xưởng, người dùng thường có bảng tổng kW nhưng thiết bị cấp nguồn lại ghi kVA. Bài toán không chỉ là đổi đơn vị: cần hiểu hệ số công suất PF, cosφ và đặc tính dòng điện. Sai sót phổ biến là cho rằng cứ bù cosφ lên 0,95 thì có thể giảm công suất thiết bị một cách cơ học, bất kể tải có sóng hài hay không.

1. Phân biệt kW, kVA và kVAr

• kW là công suất tác dụng – phần công suất điện thực cung cấp cho công việc và tổn hao.
• kVA là công suất biểu kiến – liên quan trực tiếp điện áp và dòng tải mà máy biến áp, cáp, thiết bị đóng cắt phải mang.
• kVAr biểu diễn công suất phản kháng theo điều kiện đo và mô hình phù hợp; thường liên quan từ hóa motor, biến áp.

Với tải hình sin và hệ ba pha cân bằng, S = √3 × U_dây × I_dây /1000 (kVA) và P = √3 × U × I × cosφ /1000 (kW). Khi đó cosφ bằng PF. Với tải có hài, cần phân biệt hệ số dịch pha và hệ số công suất thực.

2. Cosφ có phải lúc nào cũng bằng PF không?

Không. Cosφ thường mô tả độ lệch pha giữa thành phần cơ bản của điện áp và dòng điện trong bài toán điều hòa. PF thực được xác định theo P/S. Với tải có chỉnh lưu, biến tần, UPS hay nguồn xung, dạng sóng dòng có thể méo, làm PF thấp hơn mức cosφ đo cho thành phần cơ bản. Vì vậy khi đánh giá công suất máy biến áp, nên dùng số liệu đo True RMS, kW, kVA và PF thực của thiết bị phù hợp thay vì dựa vào một cosφ giả định.

3. Ví dụ xưởng cần 45kW có PF 0,75

Nếu số liệu đo cho thấy công suất tác dụng 45kW và hệ số công suất thực 0,75, công suất biểu kiến là S = 45/0,75 = 60kVA. Ở điện áp dây 380V, dòng lý thuyết trong hệ cân bằng với điện áp gần hình sin tương ứng khoảng 91A. Chọn máy 50kVA sẽ không phù hợp với tải biểu kiến 60kVA nếu điều kiện chạy liên tục như giả định.

Nếu sau khi xử lý hệ số công suất thực đạt 0,95 trong cùng điều kiện P=45kW, công suất biểu kiến giảm về 45/0,95 ≈ 47,4kVA. Dòng lý thuyết giảm còn khoảng 72A tại 380V. Đây là bài toán tính mẫu, không phải lời khuyên cứ bù tụ là có thể dùng chắc chắn biến áp 50kVA, vì còn dòng khởi động, mất cân bằng và sóng hài.

4. Tụ bù có làm ổn áp hoặc biến áp mạnh hơn không?

Tụ bù phù hợp có thể làm giảm phần dòng phản kháng cơ bản mà nguồn cần cung cấp cho tải cảm, qua đó giảm tải biểu kiến và tổn hao trên một số phần tử. Nhưng công suất định mức của biến áp không tăng: máy 50kVA vẫn là máy 50kVA theo thiết kế. Tụ bù cũng không thay chức năng điều chỉnh điện áp của ổn áp. Xem chi tiết bài tụ bù ba pha có thay ổn áp được không.

5. Vì sao tải dùng biến tần cần chú ý sóng hài?

Bộ chỉnh lưu của biến tần và nguồn xung có thể kéo dòng không hình sin. Sóng hài có thể gây phát nhiệt thêm cho cáp, máy biến áp, tụ và các phần tử bảo vệ. Nếu bù tụ không khảo sát hài và tần số cộng hưởng, hệ thống có thể gặp rủi ro quá dòng hoặc cộng hưởng. Thiết kế có thể cần cuộn kháng, bộ lọc hoặc cấu hình bù chuyên dụng theo kết quả đo và tiêu chuẩn kỹ thuật.

Việc sử dụng ổn áp ba pha cho tải biến tần cũng phải đánh giá tương thích đầu vào và chất lượng nguồn; không coi ổn áp là bộ lọc hài.

6. Từ dòng A sang kVA: Khi nào cần hệ số công suất?

Nếu đã có điện áp dây và dòng dây RMS phù hợp, với hệ thống ba pha cân bằng, có thể ước tính S theo √3UI mà không nhân PF. Nếu chỉ biết kW muốn tính kVA, dùng S = P/PF, trong đó PF phải đại diện đúng chế độ vận hành. Nhân PF thêm một lần vào kết quả kVA sẽ làm sai thấp tải thiết kế.

Tham khảo bài quy đổi ampe sang kVA ba pha khi đã có dòng tải thực tế. Khi hệ thống lệch pha, đo riêng từng pha thay vì lấy một số A trung bình.

7. Checklist chọn máy biến áp ba pha từ số liệu xưởng

1. Đo kW, kVA, PF, dòng từng pha và điện áp trong ca tải đỉnh.
2. Xác định tỷ lệ motor, biến tần, nguồn xung và điện trở gia nhiệt.
3. Kiểm tra mất cân bằng pha và dòng dây trung tính.
4. Đánh giá dòng khởi động, tải đồng thời, chế độ chạy liên tục.
5. Nếu có bù tụ, kiểm tra vị trí, chế độ đóng cắt và nguy cơ sóng hài.
6. Đối chiếu dung lượng, %Z, đặc tính nhiệt và điều kiện vận hành của máy biến áp.

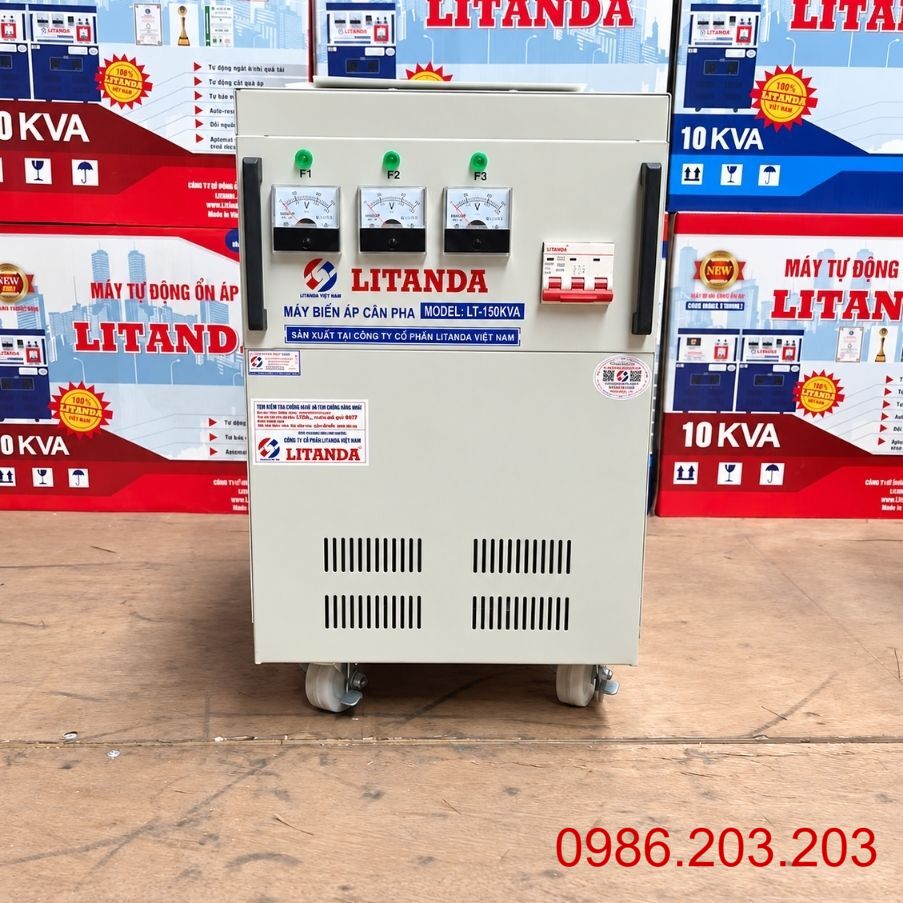

Nếu máy ba pha nóng dù tải tổng dường như chưa chạm định mức, xem nguyên nhân biến áp 3 pha bị lệch tải trước khi quyết định nâng máy.

Câu hỏi thường gặp

45kW có luôn bằng 45kVA?

Không. Chỉ khi PF bằng 1 mới có S bằng P về trị số kVA/kW. Nhiều tải motor có PF dưới 1.

Máy biến áp 100kVA có cấp được 100kW không?

Không mặc định. Nếu PF dưới 1, công suất tác dụng được cấp tại giới hạn kVA sẽ thấp hơn 100kW, chưa tính dự phòng.

Tăng cosφ bằng tụ có loại bỏ được sóng hài không?

Không. Bù phản kháng và lọc hài là các bài toán khác nhau, cần khảo sát và phối hợp thiết bị chuyên dụng.

Kết luận: Hãy chọn nguồn ba pha theo kVA và dòng thực, dùng PF đúng nghĩa, không thay cosφ cho PF trong tải phi tuyến. Để tránh quá tải và tự cạnh tranh nội dung SEO, bài này tập trung phép tính hệ số công suất, còn bài tụ bù và bài đổi A sang kVA đi sâu vào công năng riêng.
