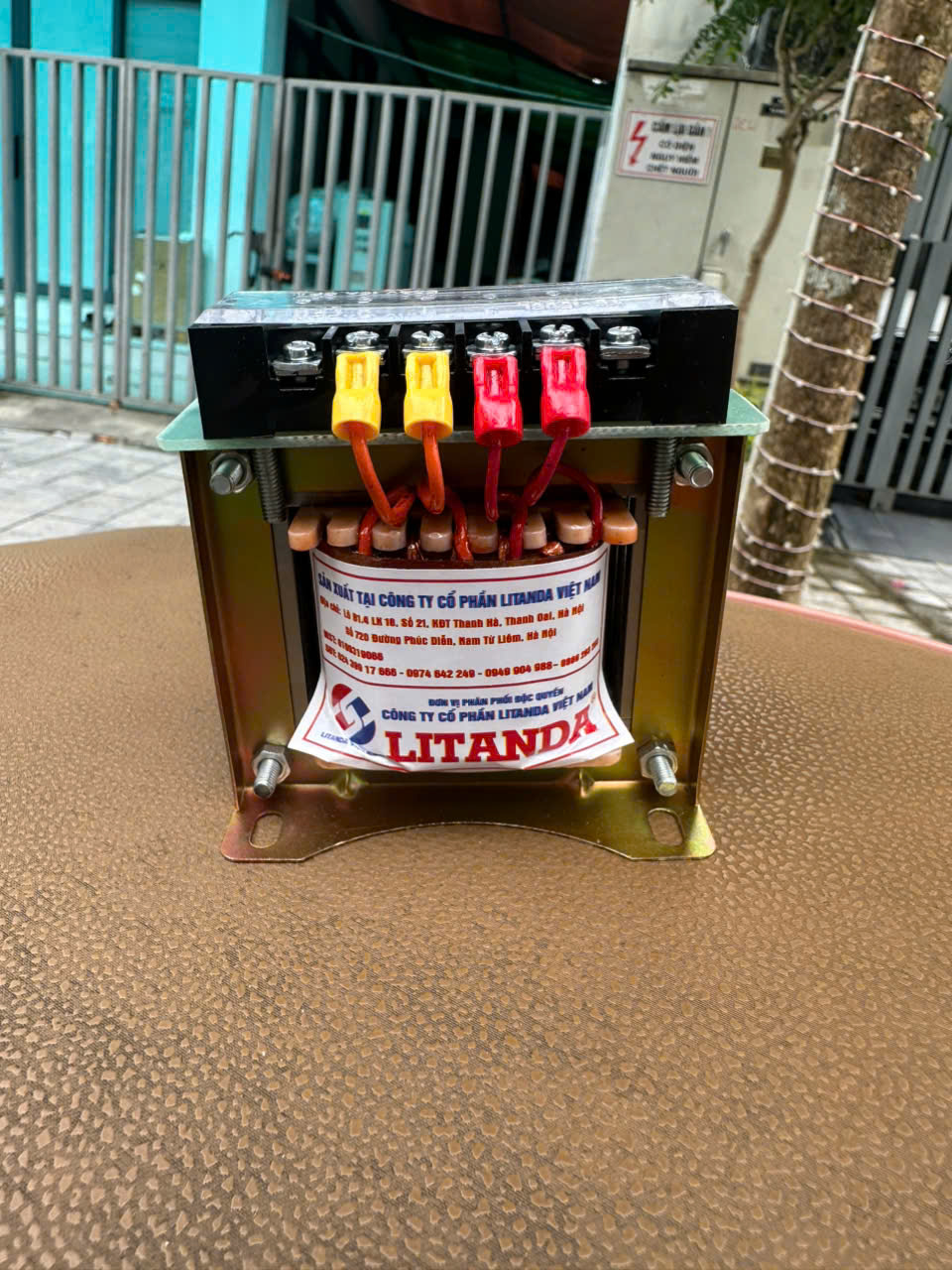

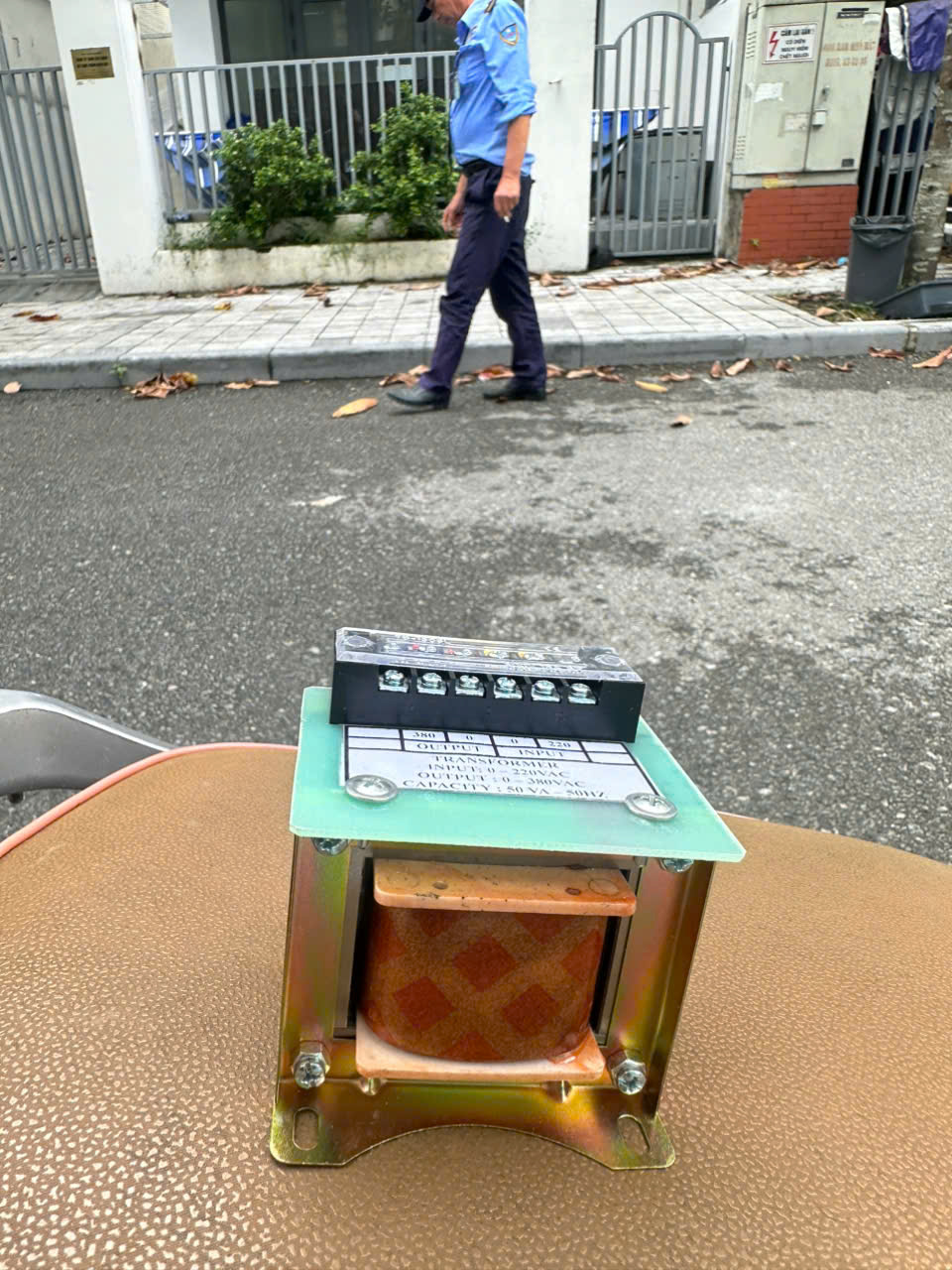

Cục Chuyển Nguồn 1 Pha 220V Sang 380V 50VA

Cục chuyển nguồn 1 pha 220V sang 380V 50VA là loại biến áp công suất nhỏ, được thiết kế để nâng điện áp AC từ 220V lên 380V cho các mạch điều khiển, thiết bị điện và hệ thống kỹ thuật có mức tiêu thụ thấp. Với công suất danh định 50VA, thiết bị phù hợp cho các tải nhỏ hơn là cấp nguồn cho motor hoặc máy móc công suất lớn.

Kết cấu nhỏ gọn giúp cục chuyển nguồn dễ bố trí trong tủ điện, bảng điều khiển hoặc bên trong máy. Khi lựa chọn cần đặc biệt lưu ý đây là thiết bị chuyển đổi điện áp 1 pha 220V lên 380V, không có chức năng biến nguồn điện 1 pha thành nguồn điện 3 pha.

Cục Chuyển Nguồn 1 Pha 220V Sang 380V 50VA Có Chức Năng Gì?

Chức năng chính của thiết bị là nhận nguồn điện xoay chiều 220V AC và tạo ra điện áp 380V AC theo tỷ số biến áp được thiết kế.

Có thể hiểu sơ đồ hoạt động đơn giản:

Nguồn 220V AC → cục chuyển nguồn 50VA → điện áp 380V AC → tải sử dụng

Thiết bị phù hợp trong trường hợp hệ thống chỉ có sẵn nguồn 220V nhưng một mạch điện phía sau yêu cầu mức điện áp 380V với công suất nhỏ.

Ví dụ trong một số tủ điện hoặc máy móc, nhà sản xuất có thể sử dụng:

• Cuộn hút điện áp 380V.
• Mạch điều khiển 380V.
• Rơ le phù hợp điện áp.
• Thiết bị đo lường.
• Mạch tín hiệu.
• Một số linh kiện điện công nghiệp công suất thấp.

Khi đó, thay vì phải kéo riêng một nguồn 380V khác, có thể sử dụng cục chuyển nguồn để tạo ra cấp điện áp cần thiết ngay tại vị trí lắp đặt.

Điểm quan trọng là sản phẩm chỉ thay đổi điện áp, không làm tăng công suất điện có sẵn.

Công Suất 50VA Phù Hợp Với Những Loại Tải Nào?

50VA là mức công suất khá nhỏ.

Vì vậy cục chuyển nguồn này chủ yếu phù hợp với:

• Mạch điều khiển.
• Cuộn hút contactor.
• Rơ le.
• Thiết bị đo.
• Mạch tín hiệu.
• Bộ điều khiển công suất nhỏ.
• Linh kiện điện công nghiệp.
• Thiết bị thử nghiệm.
• Các mạch yêu cầu nguồn 380V nhưng tiêu thụ điện thấp.

Không nên sử dụng sản phẩm để cấp nguồn trực tiếp cho:

• Motor 380V công suất lớn.
• Máy bơm.
• Quạt công nghiệp.
• Máy nén khí.
• Máy hàn.
• Máy gia công.
• Thiết bị có tổng công suất vượt khả năng 50VA.

Đặc biệt, nếu tải có dòng khởi động thì cần tính cả dòng tức thời chứ không chỉ nhìn công suất lúc thiết bị đã hoạt động ổn định.

Với những mạch điều khiển nhỏ, 50VA lại có ưu điểm là kích thước gọn và không cần sử dụng một biến áp công suất quá lớn so với nhu cầu.

Dòng Điện Đầu Vào Và Đầu Ra Của Cục Chuyển Nguồn 50VA Khoảng Bao Nhiêu?

Với biến áp 1 pha, dòng điện tham khảo có thể tính theo công thức:

I = S / U

Trong đó:

• I là dòng điện.
• S là công suất biểu kiến.
• U là điện áp.

Dòng phía đầu vào 220V

Với công suất 50VA:

I = 50 / 220 ≈ 0,227A

Như vậy dòng danh định lý thuyết phía 220V vào khoảng 0,23A.

Dòng phía đầu ra 380V

Ta có:

I = 50 / 380 ≈ 0,132A

Như vậy phía điện áp 380V, dòng danh định lý thuyết vào khoảng 0,13A.

Điều này cũng cho thấy vì sao sản phẩm phù hợp chủ yếu với các mạch điện nhỏ.

Khi điện áp được nâng từ 220V lên 380V, dòng điện khả dụng phía đầu ra sẽ thấp hơn tương ứng theo tỷ số biến áp.

Công suất vẫn ở mức danh định khoảng 50VA, chứ việc nâng điện áp lên 380V không làm biến áp trở thành nguồn công suất lớn hơn.

220V Sang 380V Có Phải Là Chuyển Điện 1 Pha Thành 3 Pha Không?

Không.

Đây là điểm rất dễ gây nhầm lẫn.

Cục chuyển nguồn 1 pha 220V sang 380V 50VA chỉ nâng điện áp từ 220V lên 380V.

Nếu đầu vào là nguồn 1 pha, đầu ra của biến áp thông thường vẫn là nguồn 1 pha.

Vì vậy:

220V 1 pha vào → 380V 1 pha ra

không đồng nghĩa với:

220V 1 pha → 380V 3 pha

Nếu cần chạy motor hoặc thiết bị yêu cầu nguồn 380V 3 pha thực sự thì cần sử dụng giải pháp chuyển đổi nguồn phù hợp khác, chẳng hạn bộ biến đổi chuyên dụng tùy loại tải.

Điểm này đặc biệt quan trọng khi mua thiết bị.

Nếu khách hàng nói:

“Em có điện 220V nhưng muốn chạy motor 380V 3 pha”

thì không nên mặc định cục biến áp 50VA này có thể giải quyết.

Ngược lại, nếu yêu cầu chỉ là:

“Có nguồn 220V và cần lấy 380V cho cuộn hút hoặc mạch điều khiển”

thì sản phẩm lại đúng mục đích hơn.

Ưu Điểm Của Cục Chuyển Nguồn 220V Lên 380V Công Suất 50VA

Một ưu điểm rõ nhất của dòng 50VA là kích thước nhỏ gọn.

Do công suất không lớn, thiết bị dễ được tích hợp vào:

• Tủ điện.
• Bảng điều khiển.
• Máy sản xuất.
• Hộp kỹ thuật.
• Hệ thống tự động hóa.

Ngoài ra, sử dụng đúng công suất còn giúp tránh phải bố trí một biến áp quá lớn chỉ để cấp cho một mạch điều khiển nhỏ.

Cục chuyển nguồn cũng giúp giải quyết những tình huống một hệ thống có sẵn 220V nhưng linh kiện cần 380V.

Thay vì thay toàn bộ linh kiện hoặc thay đổi nguồn cấp chính, có thể tạo thêm một cấp điện áp riêng cho mạch đó.

Thiết bị đặc biệt phù hợp với những ứng dụng yêu cầu:

• Kích thước gọn.
• Công suất nhỏ.
• Chuyển đổi điện áp cố định.
• Lắp trực tiếp trong tủ điện.
• Hoạt động cùng hệ thống điều khiển.

Tuy nhiên, đây không phải ổn áp. Nếu nguồn 220V đầu vào thay đổi thì điện áp đầu ra cũng có thể thay đổi tương ứng theo tỷ số biến áp.

Video Sản Phẩm:

Cách Chọn Tải Cho Biến Áp 50VA 220V Ra 380V

Trước khi sử dụng cần kiểm tra công suất hoặc dòng điện của tải phía 380V.

Về lý thuyết, đầu ra 380V có dòng khoảng 0,13A ở mức công suất 50VA.

Do đó, nếu tải ghi:

380V, 0,05A

thì công suất biểu kiến tham khảo là:

380 × 0,05 = 19VA

Tải như vậy nằm khá xa giới hạn 50VA.

Nếu tải ghi:

380V, 0,12A

thì:

380 × 0,12 = 45,6VA

Mức này đã khá gần công suất danh định 50VA.

Nếu thiết bị cần làm việc liên tục hoặc có dòng hút ban đầu lớn, không nên chọn biến áp quá sát tải.

Khi xác định công suất nên cung cấp:

• Điện áp của tải.
• Dòng điện.
• Công suất.
• Loại thiết bị.
• Thời gian hoạt động.
• Có dòng khởi động hay không.

Nhờ đó có thể đánh giá 50VA có thực sự phù hợp hay cần sử dụng công suất lớn hơn.

Lưu Ý Khi Đấu Cục Chuyển Nguồn 1 Pha 220V Sang 380V 50VA

Mặc dù công suất chỉ 50VA nhưng điện áp đầu ra là 380V, vì vậy việc đấu nối vẫn cần thực hiện đúng kỹ thuật.

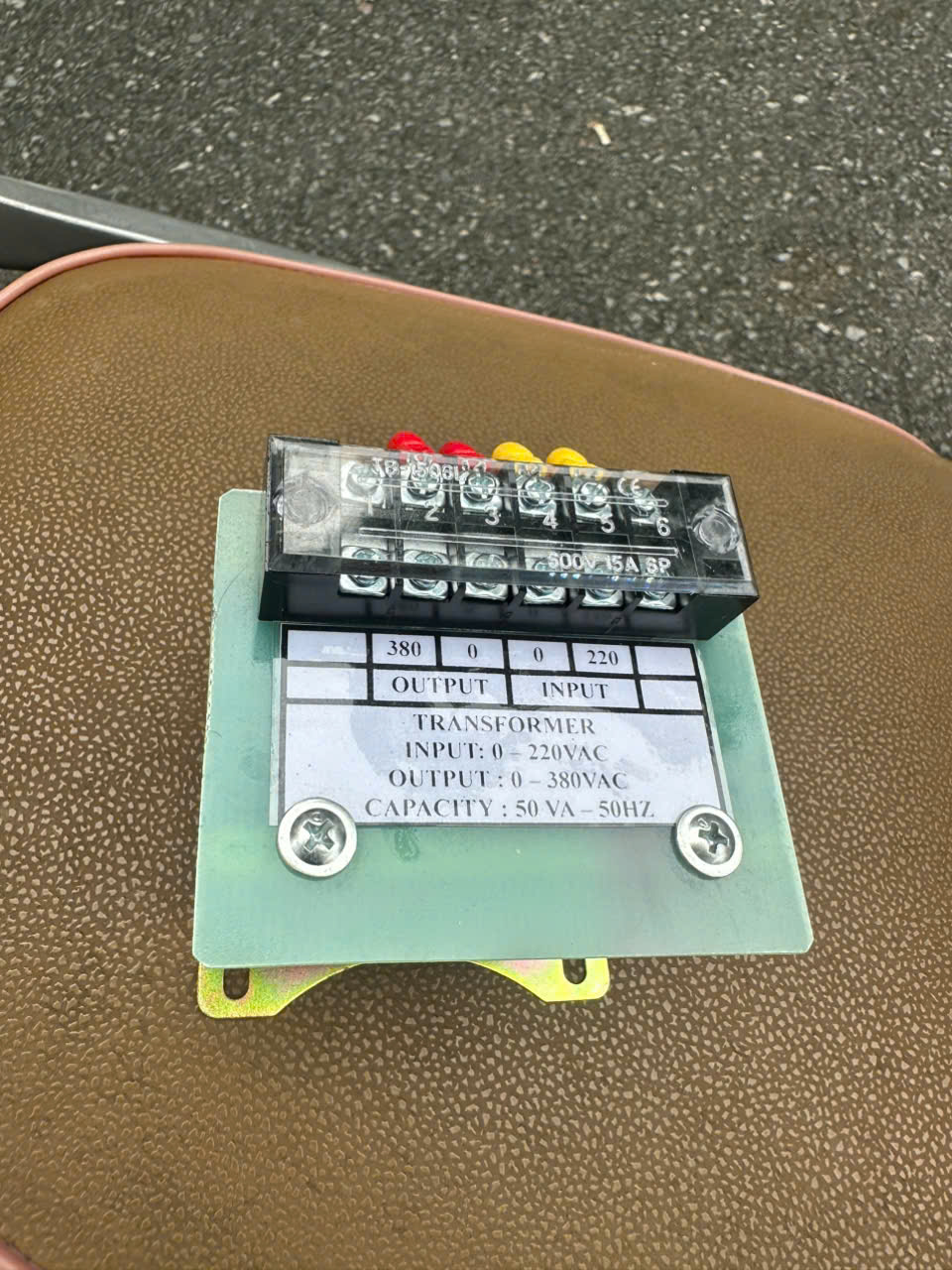

Trước khi cấp điện cần nhận diện chính xác:

INPUT: 220V

và

OUTPUT: 380V

Không nên đấu nhầm đầu vào và đầu ra.

Ngoài ra cần lưu ý:

• Ngắt nguồn trước khi đấu dây.
• Đấu đúng terminal.
• Siết chặt đầu dây.
• Không để phần dẫn điện hở.
• Bố trí bảo vệ phù hợp phía nguồn.
• Không để biến áp tiếp xúc với nước.
• Tránh môi trường quá ẩm.
• Không đặt sát nguồn nhiệt lớn.
• Giữ không gian thông thoáng.
• Không sử dụng vượt quá công suất thiết kế.

Sau khi đấu xong nên kiểm tra bằng đồng hồ đo trước khi kết nối tải.

Quy trình có thể thực hiện:

Kiểm tra nguồn vào 220V → cấp điện cho biến áp → đo đầu ra 380V → xác nhận đúng điện áp → kết nối tải.

Cục chuyển nguồn 1 pha 220V sang 380V 50VA là giải pháp nhỏ gọn cho các mạch điện cần nâng điện áp AC từ 220V lên 380V với tải công suất thấp. Việc lựa chọn đúng cần dựa vào công suất hoặc dòng tiêu thụ của tải phía 380V, đồng thời phân biệt rõ sản phẩm chỉ chuyển đổi điện áp 1 pha chứ không tạo ra nguồn 380V 3 pha.
