Ghép 3 máy biến áp 1 pha thành bộ 3 pha: Có được không?

Ghép 3 máy biến áp 1 pha thành bộ 3 pha có được không? Câu trả lời là có về nguyên lý kỹ thuật: ba máy biến áp một pha được lựa chọn và kết nối theo thiết kế phù hợp có thể tạo thành một bank máy biến áp ba pha để truyền năng lượng từ hệ thống nguồn ba pha sang hệ thống tải ba pha.

Nhưng có một hiểu nhầm cần làm rõ ngay: ghép ba máy biến áp một pha không biến nguồn điện lưới một pha thành ba pha thực sự. Khi vận hành kiểu bank máy biến áp 3 pha, các cuộn sơ cấp được cấp từ hệ nguồn ba pha theo cấu hình thiết kế. Nếu chỉ có một nguồn 220V một pha thì cần thiết bị chuyển đổi pha chủ động khác; ba biến áp thụ động không tự tạo ba sóng điện áp lệch nhau 120°.

1. Bank ba máy biến áp một pha là gì?

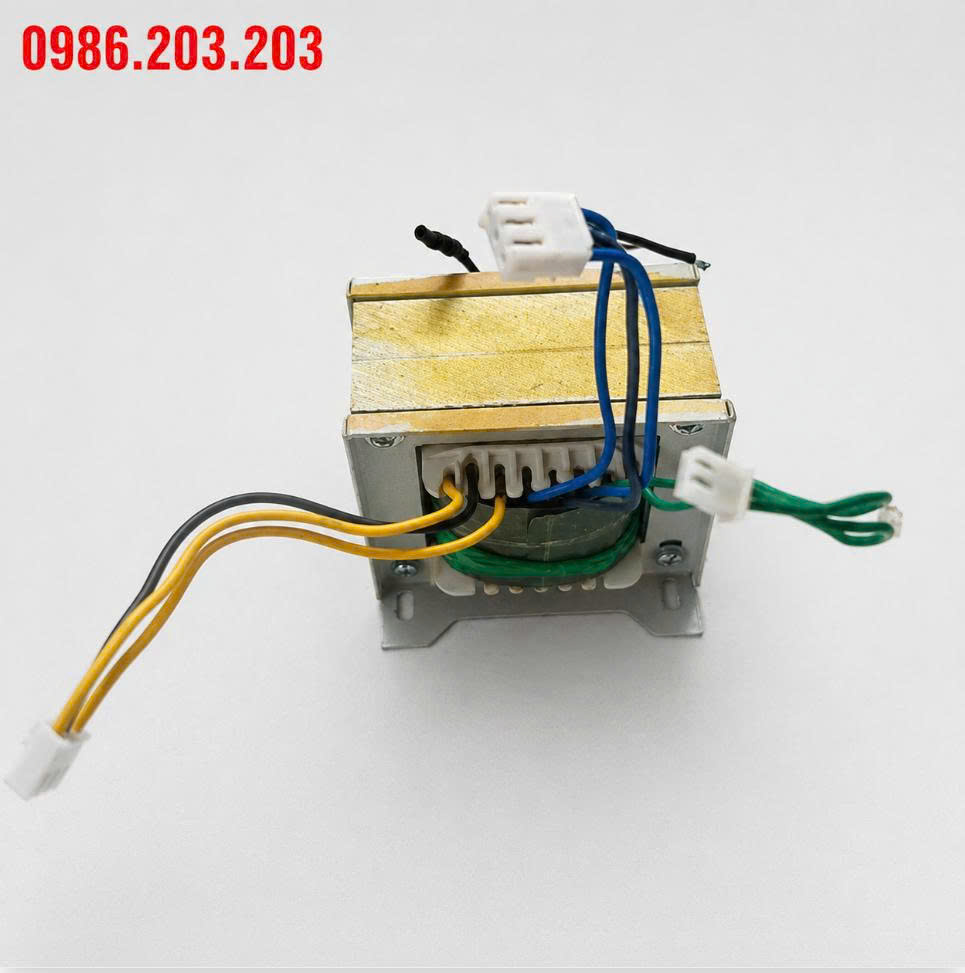

Thay vì một máy biến áp ba pha có chung bộ lõi và hệ cuộn dây, kỹ sư có thể dùng ba máy biến áp một pha làm việc như ba phần tử của hệ ba pha. Mỗi máy đảm nhận một phần công suất, trong khi tổng thể hệ thống sử dụng nguồn điện ba pha và bố trí cuộn dây theo cấu hình phù hợp.

Giải pháp này có thể xuất hiện trong một số hệ thống phân phối, phòng thí nghiệm, công trình có thiết bị đơn pha sẵn có hoặc phương án dự phòng đặc biệt. Không nên mặc định cứ mua ba biến áp một pha cùng công suất rồi nối với nhau là sử dụng được ngay; còn nhiều yêu cầu về điện áp, cực tính, tỷ số biến áp, trở kháng và bảo vệ.

2. Công suất khi ghép ba máy biến áp một pha tính thế nào?

Trong trường hợp dùng ba máy giống nhau, tải ba pha gần cân bằng, cấu hình đấu nối đúng thiết kế và các điều kiện định mức được đáp ứng, công suất biểu kiến danh định của bank có thể ước tính:

S_bank ≈ 3 × S_{mỗi máy}

Ví dụ, ba máy biến áp một pha, mỗi máy định mức 5kVA, có thể tạo thành bank khoảng 15kVA trong điều kiện kỹ thuật phù hợp. Đây không phải cam kết rằng cứ ba máy có nhãn 5kVA là được phép đấu với nhau hay có thể cấp mọi loại tải 15kW. Công suất tác dụng còn phụ thuộc hệ số công suất và chế độ tải.

Bảng chỉ để giải thích nguyên lý cộng công suất trong một bank ba pha được thiết kế chuẩn. Không dùng riêng bảng để thi công hoặc lựa chọn aptomat.

3. Vì sao không thể ghép ba máy bất kỳ?

Tỷ số biến áp và điện áp định mức phải tương thích

Nếu các máy có tỷ số điện áp khác nhau, điện áp tương ứng của từng phần tử sẽ chênh lệch. Trong một số cấu hình, sự chênh lệch có thể gây dòng tuần hoàn hoặc tình trạng phân bố tải không phù hợp, dẫn đến phát nhiệt và giảm khả năng sử dụng.

Cực tính và nhóm kết nối phải đúng thiết kế

Đây là yếu tố đặc biệt quan trọng trong hệ nhiều biến áp. Ký hiệu trên tem, đầu dây và chiều cực tính phải được xác minh bằng tài liệu nhà sản xuất và phép thử chuyên ngành. Đấu sai có thể tạo ngắn mạch, điện áp bất thường hoặc hỏng thiết bị. Nội dung này không cung cấp sơ đồ đấu nối bởi chỉ một sai sót cũng có thể gây nguy hiểm.

Trở kháng, khả năng chịu quá tải và đặc tính nhiệt cần phù hợp

Ba máy cùng ghi 5kVA chưa chắc có điện kháng, tổn hao và khả năng làm mát giống nhau. Khi một phần tử phải gánh dòng cao hơn thiết kế, nhiệt độ cuộn dây tăng, khả năng vận hành liên tục giảm và thiết bị bảo vệ có thể tác động.

Phải tính đúng điểm trung tính và tiếp địa

Không phải mọi cách ghép ba pha đều tạo ra điểm trung tính có thể dùng. Nếu tải yêu cầu cả 380V ba pha và 220V một pha, kỹ sư phải xác định cấu hình nguồn và cách xử lý trung tính/tiếp địa phù hợp. Không tự lấy bất kỳ đầu dây nào để coi là trung tính.

4. Các kiểu kết nối sao và tam giác có ý nghĩa gì?

Về nguyên lý, bộ biến áp ba pha có thể sử dụng hệ cuộn dây nối hình sao (Y) hoặc tam giác (Δ) ở các phía tùy mục đích. Những cấu hình thường được phân tích trong kỹ thuật điện gồm Y–Y, Δ–Δ, Y–Δ và Δ–Y. Cấu hình ảnh hưởng đến quan hệ giữa điện áp dây, điện áp cuộn dây, dịch pha, khả năng tạo trung tính và phương án bảo vệ. Một ví dụ liên quan là tổ đấu dây Dyn11 và cách đọc ký hiệu trên máy biến áp 3 pha.

Trong một hệ nối sao cân bằng, điện áp trên mỗi cuộn có quan hệ với điện áp dây theo hệ số căn bậc hai của 3. Ở hệ nối tam giác, điện áp hai đầu một cuộn bằng điện áp dây tương ứng. Vì vậy máy một pha 220V không thể được kết luận phù hợp với nguồn ba pha 380V chỉ nhờ nhìn con số trên nhãn. Phải biết chính xác cuộn dây sẽ chịu điện áp bao nhiêu trong thiết kế.

Lưu ý an toàn: Đây là phần giải thích khái niệm, không phải chỉ dẫn vị trí dây, thứ tự đấu hoặc trình tự đóng điện. Thiết kế và vận hành bắt buộc do kỹ sư điện có đủ năng lực thực hiện.

5. So sánh ba biến áp một pha với một biến áp ba pha liền khối

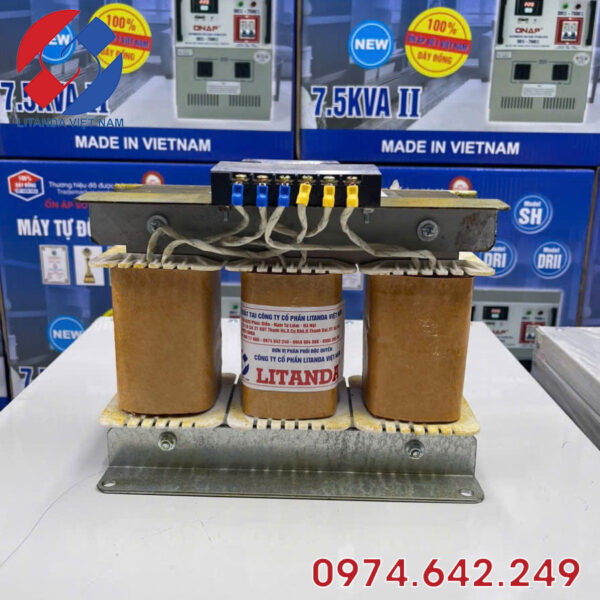

Nếu đang mua mới một hệ ba pha cấp nguồn cho nhà xưởng, nên so sánh báo giá và hồ sơ kỹ thuật của giải pháp tích hợp trước khi cân nhắc ghép nhiều máy rời. Xem các dòng biến áp trần ba pha đang có trên onap.vn để hình dung loại thiết bị liền khối.

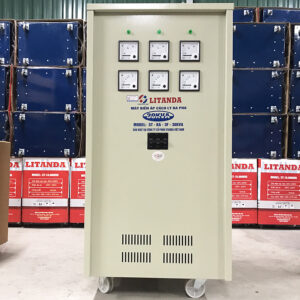

6. Nên chọn phương án nào khi cần biến áp 380V ra 220V?

Nếu nhà xưởng có nguồn ba pha 380V và máy sản xuất yêu cầu nguồn ba pha 220V hoặc 200V, giải pháp hợp lý thường là xem xét máy biến áp ba pha được chế tạo sẵn đúng điện áp, công suất, loại cách ly và cấu hình đầu ra. Không nhất thiết phải ghép ba máy một pha.

Bài máy biến áp cách ly 3 pha 380V ra 220V/200V: chọn kVA đã phân tích cách đối chiếu đầu ra và tải. Trường hợp cần lựa chọn thiết bị trong môi trường công nghiệp, việc đọc nhãn, kiểm tra dòng và tài liệu nghiệm thu quan trọng hơn việc chọn công suất theo cảm tính.

7. Sáu thông tin kỹ thuật cần gửi khi đặt hàng hoặc xin tư vấn

1. Điện áp nguồn: một pha hay ba pha, điện áp giữa các pha, có trung tính không.
2. Điện áp cần ở đầu ra: ba pha 380V, 220V, 200V hoặc mức thiết kế khác.
3. Tổng công suất biểu kiến yêu cầu, nhóm tải và tỷ lệ tải một pha so với ba pha.
4. Tần số, thời gian vận hành, đặc tính motor và dòng khởi động.
5. Yêu cầu cách ly, nối đất, bảo vệ và điều kiện môi trường.
6. Danh sách model/tài liệu của các máy biến áp dự kiến ghép (nếu đã có).

Nếu công trình mới chỉ có nguồn một pha 220V mà cần chạy motor ba pha, hãy phân biệt với hệ ghép ba biến áp một pha. Đây là bài toán tạo nguồn ba pha bằng hệ chuyển đổi chủ động (tham khảo phân biệt bộ chuyển đổi 1 pha sang 3 pha cho motor), không phải bài toán xây dựng bank biến áp ba pha có sẵn nguồn ba pha.

8. Câu hỏi thường gặp

Ghép ba biến áp 5kVA một pha có thành biến áp 15kVA ba pha không?

Về mặt công suất danh định lý thuyết, một bank được thiết kế đúng với ba phần tử 5kVA giống nhau có thể đạt khoảng 15kVA. Tuy nhiên, tính phù hợp thực tế còn phụ thuộc điện áp, trở kháng, nối ghép, làm mát, bảo vệ và tải.

Chỉ có một công tơ điện 220V, ghép ba biến áp một pha có ra điện 3 pha không?

Không. Máy biến áp thụ động không tự sinh ra ba pha lệch nhau 120° từ một nguồn một pha. Cần bộ chuyển pha chuyên dụng phù hợp tải hoặc đề nghị cấp điện ba pha.

Có thể thay một biến áp trong bộ ba bằng hãng khác không?

Không nên tự thay chỉ vì công suất giống nhau. Phải kiểm tra tỷ số, trở kháng, cực tính, đặc tính nhiệt và phối hợp bảo vệ dưới trách nhiệm của đơn vị thiết kế.

Đang có nguồn 3 pha thì nên mua một biến áp 3 pha liền khối hay ba máy 1 pha?

Với nhiều ứng dụng thông thường, máy ba pha liền khối có lợi thế về bố trí và phối hợp thiết kế. Bank ba máy một pha chỉ nên xem xét khi có lý do kỹ thuật, kinh tế hoặc vận hành cụ thể.

Kết luận: Ba máy biến áp một pha có thể được thiết kế thành một bộ biến áp ba pha, nhưng phải có nguồn ba pha, thông số đồng bộ và thiết kế an toàn. Liên hệ 0986.203.203 để được tư vấn máy biến áp phù hợp nhu cầu thực tế.
