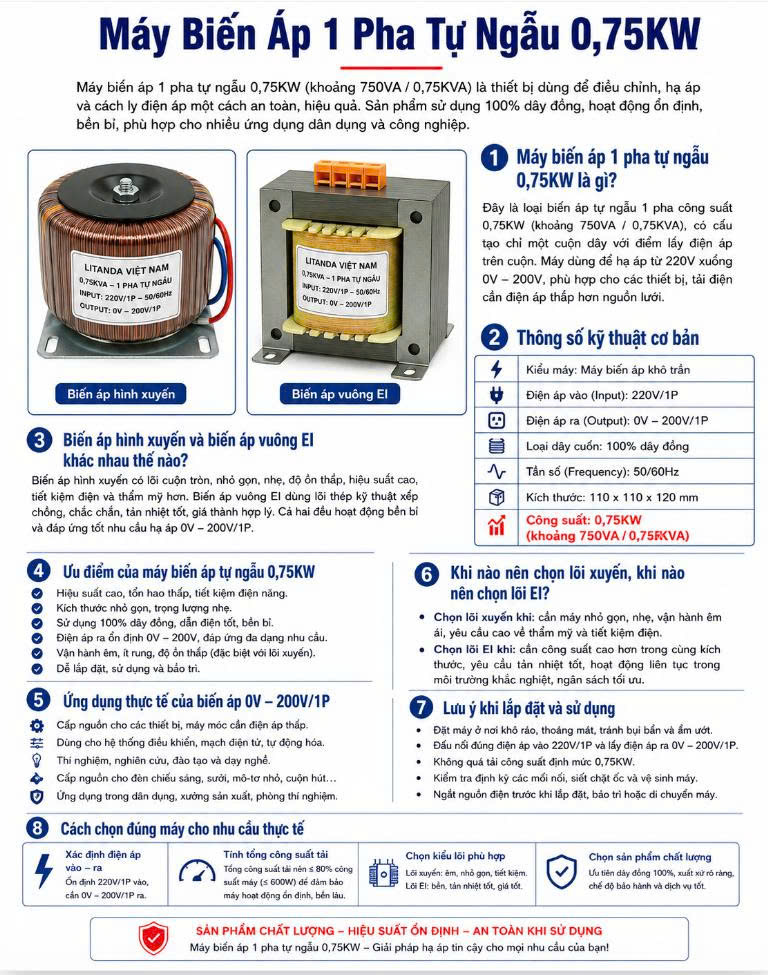

Máy Biến Áp 1 Pha Tự Ngẫu 0,75KW 220V Ra 0V–200V

Máy biến áp 1 pha tự ngẫu 0,75KW 220V ra 0V–200V là dòng biến áp khô trần được thiết kế cho các hệ thống điện cần hạ điện áp từ nguồn 220V xuống mức điện áp thấp hơn theo cấu hình 0V–200V. Sản phẩm sử dụng dây quấn 100% đồng, tần số 50/60Hz và có thể chế tạo theo hai kết cấu phổ biến là lõi hình xuyến hoặc lõi vuông EI. Với kích thước nhỏ gọn và kết cấu hở thuận tiện lắp trong tủ điện, máy phù hợp cho thiết bị điều khiển, máy móc chuyên dụng, hệ thống thử nghiệm và nhiều ứng dụng điện công suất nhỏ.

Máy Biến Áp 1 Pha Tự Ngẫu 0,75KW Là Gì?

Đây là dòng biến áp 1 pha sử dụng nguyên lý tự ngẫu, trong đó một phần cuộn dây được dùng chung giữa phía nguồn và phía tải.

Máy nhận nguồn điện:

• Điện áp vào: 220V/1 pha
• Điện áp ra: 0V–200V/1 pha
• Công suất: 0,75KW
• Tần số: 50/60Hz

Thiết kế tự ngẫu giúp máy có kích thước gọn hơn so với biến áp cách ly cùng công suất, đồng thời tiết kiệm vật liệu dây quấn và lõi thép.

Sản phẩm phù hợp với những hệ thống không yêu cầu cách ly hoàn toàn giữa đầu vào và đầu ra, nhưng cần chuyển đổi điện áp từ 220V xuống mức thấp hơn.

Thông Số Kỹ Thuật Máy Biến Áp 0,75KW 220V Ra 0V–200V

Kích thước thực tế có thể thay đổi nhẹ tùy theo kiểu lõi, cách bố trí đầu dây và yêu cầu kỹ thuật của từng đơn hàng.

Biến Áp Hình Xuyến 0,75KW Có Ưu Điểm Gì?

Phiên bản lõi hình xuyến sử dụng lõi thép cuộn thành dạng tròn, cuộn dây được quấn bao quanh toàn bộ lõi.

Đặc điểm nổi bật của cấu tạo này là:

• Hình dáng gọn.
• Chiều cao máy thấp.
• Khối lượng lõi có thể được tối ưu.
• Từ trường phân bố tương đối đều.
• Độ rung cơ học thấp khi chế tạo tốt.
• Phù hợp thiết bị cần không gian lắp đặt nhỏ.
• Dễ bố trí trong một số loại tủ hoặc máy chuyên dụng.

Biến áp hình xuyến thường được lựa chọn cho những hệ thống chú trọng đến kích thước, độ gọn và khả năng bố trí linh hoạt.

Ngoài ra, hình dáng tròn của lõi cũng giúp thiết kế tổng thể của máy khá tinh gọn khi cần tích hợp trực tiếp vào thiết bị.

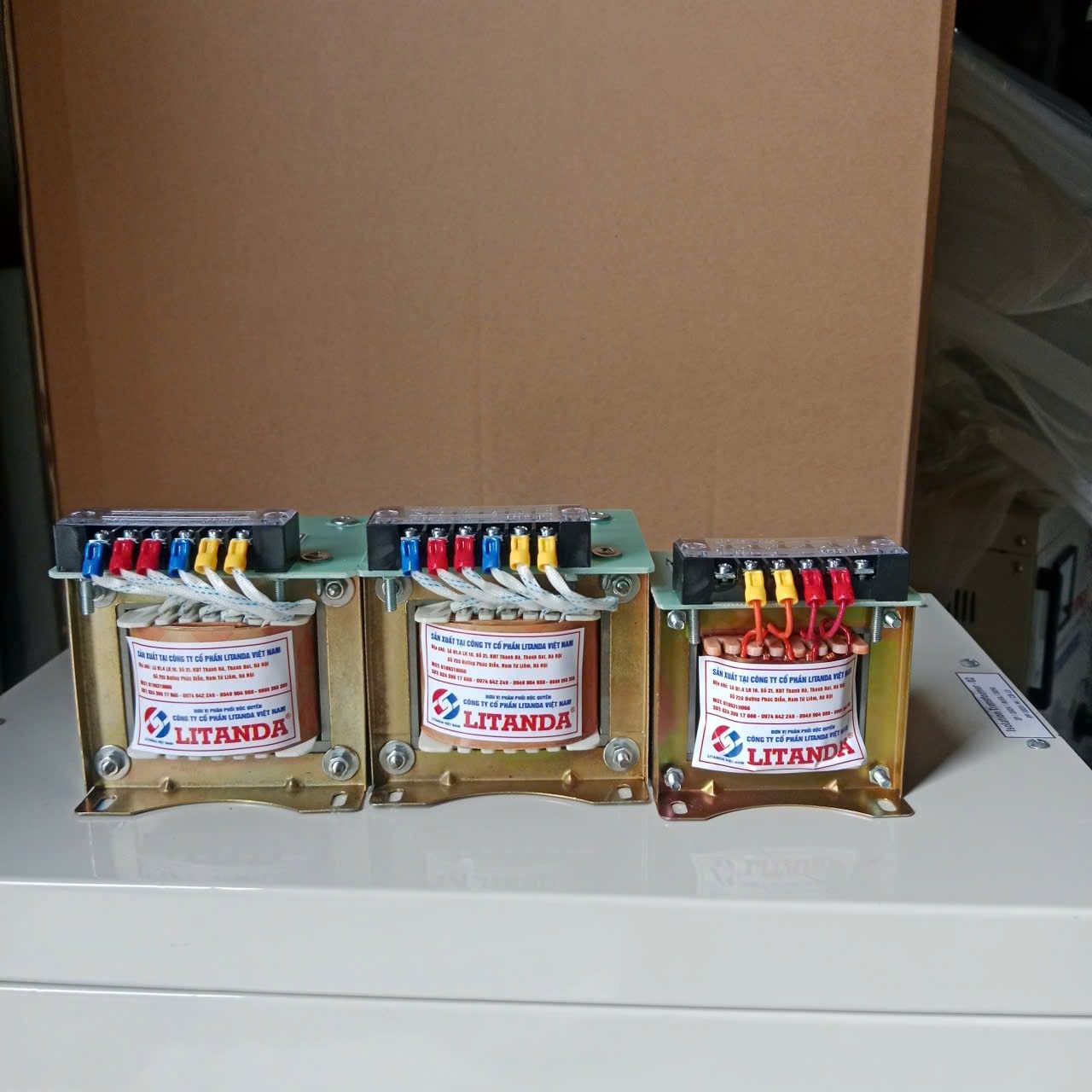

Biến Áp Vuông EI 0,75KW Có Đặc Điểm Như Thế Nào?

Biến áp vuông EI sử dụng các lá thép kỹ thuật điện dạng E và I ghép lại thành lõi từ.

Đây là kiểu kết cấu rất phổ biến trong các dòng biến áp công nghiệp và biến áp điều khiển.

Một số ưu điểm của lõi EI gồm:

• Kết cấu chắc chắn.
• Dễ gia công.
• Dễ bố trí chân bắt cố định.
• Thuận tiện đưa đầu dây hoặc cầu đấu ra ngoài.
• Dễ bảo dưỡng và kiểm tra.
• Phù hợp lắp trong tủ điện.
• Khả năng tùy chỉnh điện áp khá linh hoạt.
• Chi phí sản xuất hợp lý.

Phiên bản EI đặc biệt phù hợp với những khách hàng ưu tiên độ chắc chắn, khả năng lắp cố định và thuận tiện trong đấu nối.

Nên Chọn Biến Áp Hình Xuyến Hay Biến Áp Vuông EI?

Hai loại đều có thể đáp ứng yêu cầu 220V vào và 0V–200V ra, nhưng mỗi kiểu phù hợp với một cách bố trí khác nhau.

Nên chọn hình xuyến khi:

• Không gian lắp đặt hạn chế.
• Muốn máy gọn.
• Muốn giảm chiều cao tổng thể.
• Cần thiết kế mang tính tích hợp cao.
• Ưu tiên kết cấu lõi tròn.

Nên chọn EI khi:

• Lắp trực tiếp trong tủ điện.
• Muốn chân bắt cố định chắc chắn.
• Cần đấu nối thuận tiện.
• Yêu cầu kết cấu dễ kiểm tra.
• Ưu tiên phương án sản xuất phổ biến và kinh tế.

Không có kiểu lõi nào tốt tuyệt đối trong mọi trường hợp. Phương án phù hợp nhất phụ thuộc vào không gian lắp đặt, cách cố định máy, nhiệt độ làm việc và thiết kế tổng thể của hệ thống.

Đầu Ra 0V–200V Được Sử Dụng Cho Những Nhu Cầu Nào?

Mức điện áp đầu ra thấp hơn 220V giúp máy được ứng dụng trong nhiều hệ thống điện đặc thù.

Một số nhu cầu phổ biến gồm:

• Cấp nguồn cho thiết bị yêu cầu điện áp thấp hơn 220V.
• Máy móc sản xuất.
• Mạch điều khiển.
• Thiết bị thử nghiệm.
• Bộ gia nhiệt.
• Đèn và tải điện áp thấp.
• Một số motor công suất nhỏ phù hợp điện áp.
• Hệ thống nghiên cứu và đào tạo.
• Máy chuyên dụng sản xuất theo thiết kế riêng.
• Tủ điện điều khiển.

Đối với trường hợp cần một điện áp cố định cụ thể, ví dụ 110V, 150V, 180V hoặc 200V, cuộn dây có thể được thiết kế đầu ra phù hợp theo yêu cầu sản xuất.

Nếu khách hàng cần điện áp thay đổi liên tục bằng núm điều chỉnh, cần xác định rõ từ đầu để lựa chọn đúng loại biến áp vô cấp thay vì mặc định mọi máy 0V–200V đều điều chỉnh liên tục.

Vì Sao Dây Quấn 100% Đồng Được Ưu Tiên?

Dây quấn là một trong những bộ phận quan trọng nhất của biến áp.

Với sản phẩm này, lựa chọn dây đồng 100% mang lại nhiều lợi ích:

• Khả năng dẫn điện tốt.
• Điện trở dây thấp.
• Hạn chế tổn hao trên cuộn dây.
• Hỗ trợ giảm phát nhiệt.
• Phù hợp vận hành trong thời gian dài.
• Độ bền cơ học tốt.
• Dễ thiết kế theo dòng điện yêu cầu.

Tuy nhiên, chất lượng của biến áp không chỉ phụ thuộc vào dây đồng. Lõi thép, kỹ thuật quấn dây, vật liệu cách điện, cách ép lõi và quá trình kiểm tra sau sản xuất cũng ảnh hưởng trực tiếp đến độ bền của máy.

Máy Biến Áp Khô Trần 0,75KW Phù Hợp Lắp Trong Tủ Điện

Máy được thiết kế dạng khô trần không có vỏ kín bên ngoài, nên rất thuận tiện để các đơn vị chế tạo máy hoặc tủ điện tích hợp trực tiếp vào hệ thống.

Ưu điểm của dạng trần gồm:

• Tiết kiệm không gian.
• Giảm kích thước tổng thể.
• Dễ bắt vít vào khung hoặc đáy tủ.
• Thuận tiện đấu dây.
• Khả năng thông thoáng tốt.
• Dễ quan sát khi kiểm tra kỹ thuật.

Tuy nhiên, vì cuộn dây và đầu đấu không được bảo vệ bằng một lớp vỏ hoàn chỉnh, máy cần được đặt bên trong tủ điện hoặc khu vực có che chắn.

Không nên để biến áp dạng trần ở vị trí người sử dụng có thể vô tình tiếp xúc trực tiếp với phần mang điện.

Lưu Ý Khi Đặt Làm Biến Áp 0,75KW Theo Yêu Cầu

Trước khi sản xuất máy, khách hàng nên cung cấp đầy đủ thông tin kỹ thuật để tránh trường hợp biến áp làm xong nhưng không phù hợp với tải.

Các thông tin quan trọng gồm:

• Điện áp đầu vào.
• Điện áp đầu ra.
• Công suất tải.
• Dòng điện tải.
• Tần số.
• Thiết bị sử dụng là gì.
• Thời gian hoạt động liên tục.
• Kích thước không gian lắp đặt.
• Chọn lõi xuyến hay EI.
• Có cần cầu đấu hay dây chờ.
• Có yêu cầu nhiều đầu điện áp hay không.
• Nhiệt độ môi trường làm việc.

Đối với tải có dòng khởi động lớn, cần tính thêm công suất dự phòng. Không nên chọn biến áp có công suất quá sát tải vì máy sẽ phải hoạt động nặng, dễ tăng nhiệt khi vận hành kéo dài.

Việc cung cấp đúng thông số ngay từ đầu giúp nhà sản xuất lựa chọn tiết diện dây, số vòng dây, lõi từ và phương án tản nhiệt phù hợp hơn.
