Máy Nạp Ác Quy 3630 Dây Đồng Vào 220V Ra 1 Chiều 0VDC – 36VDC

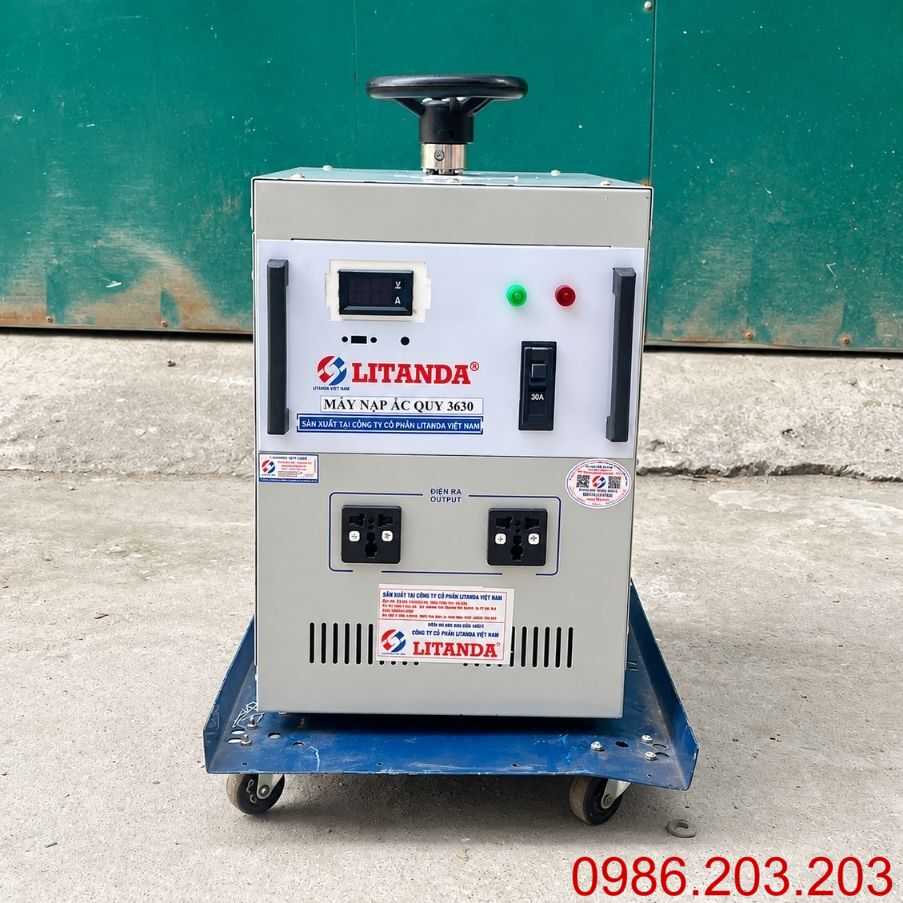

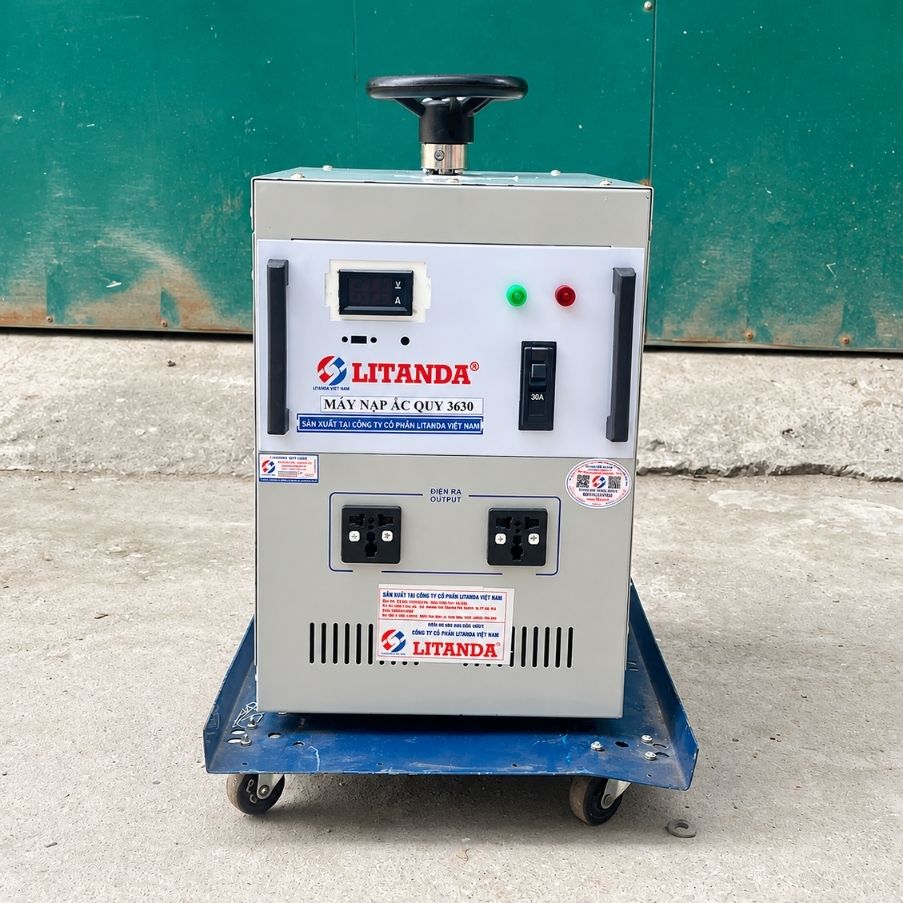

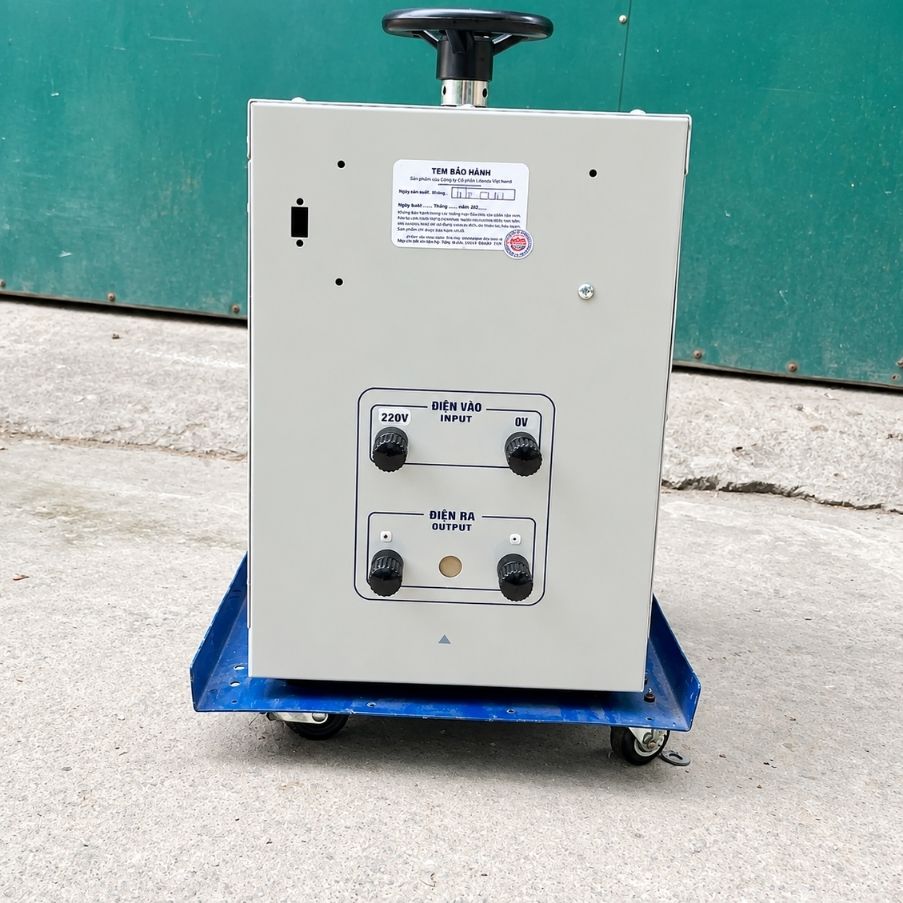

Máy Nạp Ắc Quy 3630 0VDC-36VDC

Máy nạp ắc quy 3630 là thiết bị nhận nguồn 220VAC 1 pha, sau đó hạ và điều chỉnh điện áp, chỉnh lưu thành nguồn một chiều DC để nạp ắc quy hoặc cấp cho một số tải điện một chiều phù hợp.

Có thể hình dung nguyên lý cơ bản:

220VAC → Biến áp → Điều chỉnh điện áp → Chỉnh lưu AC/DC → 0VDC-36VDC → Ắc quy hoặc tải DC

Một số đặc điểm chính:

• Nguồn vào 220VAC 1 pha: Phù hợp với nguồn điện dân dụng và nguồn điện tại garage, xưởng sửa chữa hoặc cơ sở kỹ thuật.
• Điện áp ra 0VDC-36VDC: Cho phép điều chỉnh điện áp một chiều trong phạm vi rộng tùy yêu cầu của bình hoặc thiết bị.
• Dây quấn đồng: Phù hợp với thiết bị cần khả năng dẫn điện tốt và thường xuyên vận hành với dòng tải tương đối lớn.
• Có bộ chỉnh lưu: Biến áp bản thân không tạo ra điện một chiều, vì vậy hệ thống cần cầu chỉnh lưu để chuyển AC sang DC.
• Ứng dụng linh hoạt: Có thể dùng cho ắc quy 12V, 24V, máy phát điện, hệ thống dự phòng và một số thiết bị điện DC.

Thông Số Kỹ Thuật Máy Nạp Ắc Quy 3630

Thông số cơ bản của sản phẩm:

Nếu ký hiệu 3630 trên đúng phiên bản máy thể hiện thêm định mức dòng 30A thì cần đối chiếu trực tiếp trên tem sản phẩm trước khi đưa thông số này vào tài liệu kỹ thuật.

Điện Áp Ra 0VDC-36VDC Có Ý Nghĩa Gì?

Dải 0VDC-36VDC cho biết máy có khả năng điều chỉnh điện áp đầu ra từ vùng rất thấp lên tới khoảng 36V điện một chiều.

Khả năng điều chỉnh rộng giúp máy linh hoạt hơn bộ sạc chỉ có một mức điện áp cố định.

Một số lợi ích:

• Phù hợp với bình 12V: Có thể cài đặt điện áp nạp phù hợp với từng loại ắc quy 12V.
• Có thể sử dụng với hệ thống 24V: Dải đầu ra lên tới 36V cho phép phục vụ nhiều hệ thống ắc quy 24V khi cài đặt đúng điện áp.
• Thuận tiện chạy thử tải DC: Có thể tăng điện áp từ thấp lên cao để theo dõi thiết bị.
• Phù hợp phòng kỹ thuật: Một máy có thể tạo ra nhiều mức điện áp thay vì phải dùng nhiều bộ nguồn riêng.
• Điều chỉnh theo tình trạng bình: Bình yếu và bình gần đầy có thể cần những điều kiện nạp khác nhau.

Cần lưu ý, 36VDC là giới hạn trên của dải đầu ra, không có nghĩa mọi bình 12V hoặc 24V đều được phép sạc ở 36V.

Nguyên Lý Hoạt Động Của Máy Nạp Ắc Quy 3630

Máy nạp ắc quy 3630 thường gồm nhiều khối chức năng phối hợp với nhau.

Đầu tiên, nguồn điện 220VAC được đưa vào biến áp. Điện áp được hạ và điều chỉnh về mức phù hợp, sau đó đi qua bộ chỉnh lưu để chuyển thành nguồn DC.

Các bộ phận chính có thể gồm:

• Biến áp dây đồng: Thực hiện biến đổi điện áp từ nguồn 220VAC xuống mức thấp hơn.
• Cơ cấu điều chỉnh: Cho phép thay đổi điện áp đầu ra trong phạm vi thiết kế.
• Cầu chỉnh lưu: Chuyển điện xoay chiều thành điện một chiều.
• Đồng hồ Volt: Giúp theo dõi điện áp DC đầu ra.
• Đồng hồ Ampe: Giúp người sử dụng quan sát dòng nạp thực tế.
• Thiết bị bảo vệ: Có thể gồm CB, cầu chì hoặc bảo vệ quá dòng tùy cấu hình.

Nhờ đó, máy vừa có khả năng nạp ắc quy vừa có thể phục vụ một số ứng dụng nguồn DC trong giới hạn cho phép.

Ưu Điểm Của Máy Nạp Ắc Quy 3630 Dây Đồng

Máy nạp ắc quy 3630 sở hữu dải điện áp rộng và thiết kế dây đồng, phù hợp với nhu cầu sử dụng tại garage và cơ sở kỹ thuật.

Một số ưu điểm đáng chú ý:

• Điện áp đầu ra điều chỉnh 0VDC-36VDC: Có thể sử dụng cho nhiều mức điện áp khác nhau thay vì chỉ một loại bình cố định.
• Phù hợp cả bình 12V và 24V: Một thiết bị có thể đáp ứng nhiều nhu cầu nạp nếu dòng tải được cài đặt chính xác.
• Dây quấn đồng: Đồng có khả năng dẫn điện tốt, phù hợp với thiết bị phải vận hành thường xuyên.
• Có thể theo dõi điện áp và dòng: Nếu máy được trang bị Volt kế và Ampe kế, người sử dụng dễ kiểm soát quá trình nạp hơn.
• Phù hợp garage, xưởng sửa chữa: Có thể sử dụng cho nhiều loại bình khác nhau thay vì chỉ phục vụ một phương tiện.
• Có thể dùng làm nguồn DC trong một số ứng dụng: Phù hợp với tải nằm trong giới hạn điện áp và dòng thiết kế của máy.
• Dễ tùy chỉnh: Có thể chế tạo thêm chức năng bảo vệ, quạt làm mát, đồng hồ hiển thị hoặc đầu đấu theo nhu cầu.

Video Sản Phẩm:

Cách Sử Dụng Máy Nạp Ắc Quy 3630

Khi sử dụng máy nạp ắc quy 3630, cần kiểm tra đúng điện áp, dung lượng bình và đấu nối đúng cực trước khi cấp nguồn. Việc thao tác đúng giúp quá trình sạc ổn định hơn và hạn chế các sự cố như đấu ngược cực, quá dòng hoặc bình nóng bất thường.

1. Kiểm tra tình trạng ắc quy: Không nên sạc bình bị phồng, nứt, rò rỉ hoặc có dấu hiệu hư hỏng rõ ràng.
2. Xác định bình 12V hay 24V: Kiểm tra thông số trên tem bình để điều chỉnh điện áp đầu ra đúng mức cần thiết.
3. Kiểm tra dung lượng Ah: Dung lượng bình là căn cứ quan trọng để lựa chọn dòng nạp phù hợp và tránh sạc quá mạnh.
4. Xác định đúng cực (+) và (-): Đấu đúng cực dương và cực âm để tránh ngắn mạch hoặc làm thiết bị bảo vệ tác động.
5. Điều chỉnh điện áp phù hợp: Không nên để điện áp quá cao trước khi kết nối ắc quy, đặc biệt với các bình 12V dung lượng nhỏ.
6. Kết nối chắc chắn: Kẹp đầu dương và đầu âm chắc vào cọc bình để hạn chế phát nhiệt tại điểm tiếp xúc.
7. Cấp nguồn 220VAC cho máy: Chỉ đóng điện sau khi đã kiểm tra đầy đủ dây nối và cực ắc quy.
8. Điều chỉnh dòng nạp: Chọn dòng theo dung lượng Ah và loại ắc quy, không nên dùng dòng quá lớn chỉ để rút ngắn thời gian sạc.
9. Theo dõi Volt, Ampe và nhiệt độ: Quan sát điện áp, dòng điện và tình trạng nóng của bình trong suốt quá trình nạp.
10. Ngắt nguồn trước khi tháo dây: Khi hoàn tất, tắt nguồn 220V rồi mới tháo các đầu kẹp để hạn chế phát sinh tia lửa.

Ứng Dụng Thực Tế Của Máy Nạp Ắc Quy 3630

Máy 3630 có đầu ra điều chỉnh 0V-36VDC, vì vậy phù hợp với nhiều nhu cầu nạp ắc quy và sử dụng nguồn DC trong sửa chữa, bảo trì và sản xuất.

• Garage ô tô: Dùng để nạp các bình 12V hoặc hệ thống 24V có thông số tương thích, phục vụ bảo dưỡng và sửa chữa xe.
• Cửa hàng sửa chữa xe máy: Có thể sạc bình 12V khi dòng nạp được điều chỉnh phù hợp với dung lượng nhỏ của ắc quy xe máy.
• Máy phát điện: Hỗ trợ nạp lại bình khởi động sau thời gian dài máy không hoạt động hoặc bình bị yếu điện.
• Xưởng sửa chữa điện: Phù hợp để kiểm tra khả năng nhận điện và nạp bổ sung cho các bình còn khả năng sử dụng.
• Nhà xưởng: Có thể phục vụ bình dự phòng, hệ thống khởi động hoặc một số thiết bị sử dụng nguồn DC phù hợp.
• Phòng kỹ thuật: Tạo nguồn DC điều chỉnh trong khoảng 0V-36V để chạy thử và kiểm tra thiết bị điện một chiều.
• Đơn vị bảo trì: Thuận tiện khi phải làm việc với nhiều loại ắc quy 12V, 24V có dung lượng và dòng nạp khác nhau.

Lưu Ý An Toàn Khi Sử Dụng Máy Nạp Ắc Quy

Ắc quy có thể tạo dòng ngắn mạch lớn và sinh nhiệt trong quá trình nạp, vì vậy cần vận hành máy đúng kỹ thuật và thường xuyên theo dõi trạng thái của bình.

• Đấu đúng cực dương và âm: Luôn kiểm tra ký hiệu (+) và (-) trước khi cấp điện, không được đảo cực khi máy đang hoạt động.
• Không để hai đầu kẹp chạm nhau: Việc chạm trực tiếp có thể tạo tia lửa, ngắn mạch và làm CB hoặc cầu chì bảo vệ tác động.
• Không sạc bình bị phồng hoặc rò rỉ: Đây có thể là dấu hiệu bình đã hư hỏng và cần được kiểm tra trước khi tiếp tục sử dụng.
• Tránh nguồn lửa và tia lửa: Nên sạc ở nơi thông thoáng, nhất là với ắc quy chì axit có thể sinh khí trong quá trình nạp.
• Không dùng 36V cho bình 12V: 36V chỉ là giới hạn tối đa của máy, điện áp sạc phải điều chỉnh theo đúng loại và yêu cầu của ắc quy.
• Không sử dụng dòng quá lớn: Dòng nạp cần căn cứ vào dung lượng Ah, loại bình và khuyến nghị của nhà sản xuất.
• Đặt máy ở nơi thông thoáng: Giúp biến áp, cầu chỉnh lưu và linh kiện bên trong tản nhiệt tốt khi máy hoạt động.
• Không che kín máy khi sạc: Đặc biệt khi vận hành với dòng lớn hoặc trong thời gian dài, cần giữ các khe thông gió thông thoáng.
• Theo dõi nhiệt độ thường xuyên: Nếu bình, dây dẫn, đầu kẹp hoặc thân máy nóng bất thường thì nên ngừng sạc và kiểm tra nguyên nhân trước khi tiếp tục.
