Máy Ổn Áp 1 Pha Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

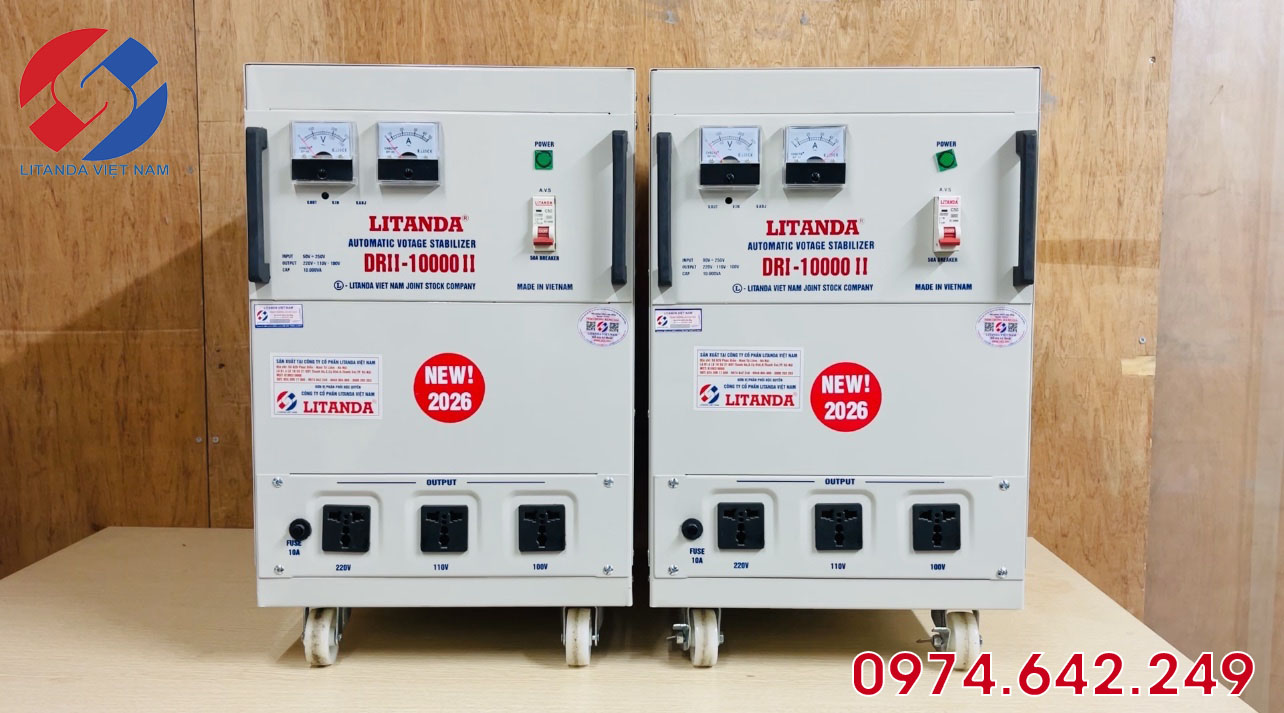

Máy Ổn Áp 1 Pha Là Gì?

Máy ổn áp 1 pha là thiết bị điện có nhiệm vụ ổn định điện áp nguồn đầu vào, thường là điện lưới 220V, và duy trì điện áp đầu ra ở mức ổn định để các thiết bị điện hoạt động an toàn và hiệu quả. Trong thực tế, điện áp từ lưới điện có thể tăng cao hoặc sụt giảm do nhiều nguyên nhân như quá tải hệ thống, đường dây truyền tải xa hoặc nguồn điện không ổn định.

Khi xảy ra tình trạng biến động điện áp, máy ổn áp 1 pha sẽ tự động điều chỉnh để đưa điện áp về mức tiêu chuẩn. Nhờ đó, thiết bị điện luôn được cung cấp nguồn điện ổn định, giúp giảm thiểu rủi ro hư hỏng và nâng cao tuổi thọ của thiết bị.

• Có chức năng ổn định điện áp nguồn điện 1 pha (220V).

• Tự động tăng hoặc giảm điện áp khi điện lưới bị sụt áp hoặc tăng áp.

• Giúp bảo vệ các thiết bị điện khỏi tình trạng điện áp không ổn định.

• Góp phần duy trì hiệu suất hoạt động và độ bền của hệ thống điện.

Cấu Tạo Cơ Bản Của Máy Ổn Áp 1 Pha

Máy ổn áp 1 pha được thiết kế với nhiều bộ phận phối hợp chặt chẽ nhằm đảm bảo khả năng ổn định điện áp đầu ra ở mức 220V dù điện áp đầu vào thay đổi. Nhờ cấu tạo đặc biệt này, thiết bị có thể tự động điều chỉnh điện áp nhanh chóng, giúp bảo vệ các thiết bị điện trong gia đình khỏi tình trạng quá áp hoặc sụt áp.

Một máy ổn áp 1 pha thông thường bao gồm các bộ phận chính sau:

• Biến áp tự ngẫu: Là bộ phận quan trọng nhất của ổn áp, có nhiệm vụ điều chỉnh điện áp đầu vào thành điện áp ổn định ở đầu ra. Chất lượng của biến áp quyết định trực tiếp đến hiệu suất và độ bền của máy.

• Lõi biến áp: Lõi biến áp thường được làm từ lá thép kỹ thuật điện ghép lại với nhau nhằm giảm tổn hao điện năng và tăng hiệu suất truyền từ. Đây là bộ phận tạo ra từ trường để quá trình biến đổi điện áp diễn ra hiệu quả.

• Dây quấn biến áp: Dây quấn được quấn quanh lõi thép, bằng dây đồng. Nhiệm vụ của dây quấn là tạo ra các vòng dây để điều chỉnh điện áp khi chổi than di chuyển trên bề mặt cuộn dây.

• Chổi than và con trượt: Bộ phận này tiếp xúc với cuộn dây của biến áp, giúp thay đổi vị trí tiếp điểm để điều chỉnh điện áp phù hợp với sự biến động của nguồn điện.

• Động cơ servo: Có nhiệm vụ điều khiển chuyển động của chổi than. Khi điện áp thay đổi, động cơ servo sẽ tự động điều chỉnh vị trí để đưa điện áp đầu ra về mức ổn định.

• Mạch điều khiển điện áp: Theo dõi và phân tích điện áp đầu vào, sau đó gửi tín hiệu điều khiển đến động cơ servo để thực hiện việc điều chỉnh điện áp chính xác.

• Vỏ máy và hệ thống tản nhiệt: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường, đồng thời giúp tản nhiệt hiệu quả khi máy hoạt động trong thời gian dài.

Nguyên Lý Hoạt Động Của Máy Ổn Áp 1 Pha

Máy ổn áp 1 pha hoạt động dựa trên nguyên lý tự động điều chỉnh điện áp thông qua sự kết hợp giữa biến áp tự ngẫu, hệ thống mạch điều khiển và motor servo. Cơ chế này giúp thiết bị liên tục theo dõi và điều chỉnh điện áp đầu vào, từ đó đảm bảo điện áp đầu ra luôn duy trì ở mức ổn định.

Khi điện áp từ lưới điện có sự biến động như tăng cao hoặc sụt giảm, hệ thống điều khiển của máy ổn áp sẽ nhanh chóng phát hiện và tự động điều chỉnh để đưa điện áp về mức tiêu chuẩn. Nhờ vậy, nguồn điện cung cấp cho các thiết bị luôn ổn định và an toàn trong quá trình sử dụng.

Quá trình hoạt động của máy ổn áp 1 pha thường diễn ra theo các bước sau:

1. Điện áp từ lưới điện được đưa vào bên trong máy ổn áp.

2. Mạch điều khiển liên tục theo dõi và đo lường điện áp đầu vào.

3. Khi phát hiện điện áp tăng cao hoặc giảm thấp, hệ thống điều khiển sẽ kích hoạt motor.

4. Motor servo di chuyển chổi than trên cuộn dây của biến áp tự ngẫu để điều chỉnh điện áp.

5. Sau quá trình điều chỉnh, điện áp đầu ra được duy trì ổn định ở mức khoảng 220V.

Nhờ nguyên lý hoạt động thông minh này, máy ổn áp 1 pha giúp hạn chế tình trạng điện áp không ổn định, đồng thời bảo vệ các thiết bị điện khỏi nguy cơ hư hỏng do nguồn điện tăng giảm bất thường.

Khi Nào Gia Đình Nên Sử Dụng Ổn Áp 1 Pha?

Trong nhiều trường hợp, hệ thống điện sinh hoạt vẫn có thể hoạt động bình thường mà không cần sử dụng máy ổn áp 1 pha. Tuy nhiên, khi nguồn điện lưới không ổn định hoặc thường xuyên xảy ra tình trạng sụt áp, việc lắp đặt ổn áp sẽ giúp đảm bảo nguồn điện ổn định và bảo vệ các thiết bị điện trong gia đình.

Gia đình nên cân nhắc sử dụng ổn áp 1 pha trong những trường hợp sau:

• Điện lưới thường xuyên yếu, điện áp xuống thấp dưới mức 200V.

• Điện áp tăng giảm thất thường, đặc biệt vào các khung giờ cao điểm khi nhu cầu sử dụng điện tăng cao.

• Gia đình sử dụng nhiều thiết bị điện công suất lớn như điều hòa, tủ lạnh, máy giặt hoặc bếp điện.

• Khu vực sinh sống ở nông thôn, vùng xa, nơi hệ thống điện lưới chưa thực sự ổn định.

• Có nhu cầu bảo vệ thiết bị điện và nâng cao tuổi thọ của các thiết bị trong gia đình.

Các Loại Ổn Áp 1 Pha Phổ Biến Hiện Nay

Trên thị trường hiện nay, máy ổn áp 1 pha được sản xuất với nhiều công nghệ và cấu tạo khác nhau nhằm đáp ứng nhu cầu sử dụng đa dạng của các hộ gia đình. Mỗi loại ổn áp sẽ có ưu điểm riêng về độ ổn định, tốc độ phản hồi cũng như giá thành. Việc hiểu rõ từng loại sẽ giúp người dùng lựa chọn thiết bị phù hợp với hệ thống điện trong nhà.

Một số loại ổn áp 1 pha phổ biến hiện nay gồm:

• Ổn áp 1 pha servo (chổi than): Đây là loại được sử dụng rộng rãi nhất. Thiết bị hoạt động nhờ motor servo điều chỉnh chổi than trên cuộn dây biến áp để ổn định điện áp. Ưu điểm của loại này là độ ổn định cao, độ bền tốt và giá thành hợp lý.

• Ổn áp 1 pha điện tử: Loại ổn áp này sử dụng mạch điện tử và linh kiện bán dẫn để điều chỉnh điện áp. Thiết bị có tốc độ phản hồi nhanh, hoạt động êm và ít hao mòn cơ khí.

• Ổn áp 1 pha dải điện áp rộng: Được thiết kế để hoạt động hiệu quả tại những khu vực có điện áp dao động mạnh. Thiết bị có khả năng ổn định điện áp ngay cả khi điện đầu vào rất thấp, giúp đảm bảo các thiết bị điện trong gia đình vẫn hoạt động bình thường.

Máy Ổn Áp 1 Pha Có Giúp Tiết Kiệm Điện Không?

Máy ổn áp 1 pha không phải là thiết bị được thiết kế với mục đích chính để tiết kiệm điện năng. Chức năng cốt lõi của ổn áp là điều chỉnh và duy trì điện áp đầu ra trong phạm vi phù hợp khi nguồn điện lưới bị tăng, giảm hoặc dao động.

Khi điện áp được ổn định, các thiết bị điện có điều kiện vận hành đúng hơn so với trường hợp nguồn điện quá yếu hoặc quá cao. Tuy nhiên, bản thân ổn áp cũng phát sinh một phần tổn hao trong quá trình hoạt động. Vì vậy, không nên hiểu rằng chỉ cần lắp ổn áp thì mức tiêu thụ điện của gia đình chắc chắn sẽ giảm.

Máy Ổn Áp 1 Pha Có Phải Thiết Bị Chống Sét Không?

Ổn áp 1 pha không phải là thiết bị chống sét chuyên dụng. Hai thiết bị này có chức năng và nguyên lý bảo vệ khác nhau.

Ổn áp chủ yếu xử lý tình trạng điện áp tăng, giảm hoặc dao động trong phạm vi thiết kế của máy. Trong khi đó, xung sét lan truyền có thể xuất hiện trong thời gian rất ngắn với biên độ điện áp lớn, vượt xa khả năng điều chỉnh thông thường của ổn áp.

Nếu hệ thống cần tăng cường khả năng bảo vệ trước xung sét lan truyền, nên xem xét kết hợp thêm:

• SPD chống sét lan truyền: Giúp hạn chế xung quá áp truyền vào hệ thống điện.
• Hệ thống tiếp địa phù hợp: Tạo đường dẫn cho dòng xung xuống đất theo thiết kế.
• Thiết bị bảo vệ quá dòng: Phối hợp bảo vệ khi xuất hiện sự cố bất thường.
• Giải pháp chống sét tổng thể: Cần được thiết kế đồng bộ theo đặc điểm của từng công trình.

Một Số Lưu Ý Khi Sử Dụng Ổn Áp 1 Pha

Để máy ổn áp 1 pha hoạt động ổn định và duy trì độ bền trong quá trình sử dụng, người dùng cần chú ý đến công suất tải, điều kiện lắp đặt và tình trạng hệ thống điện thực tế.

• Không vận hành vượt công suất thiết kế: Tổng tải sử dụng cần nằm trong khả năng của máy, đặc biệt với điều hòa, máy bơm và các thiết bị có dòng khởi động lớn.
• Đặt máy tại vị trí khô ráo, thông thoáng: Không gian lắp đặt phù hợp giúp máy tản nhiệt tốt hơn và hạn chế ảnh hưởng của độ ẩm đến linh kiện điện.
• Kiểm tra dây dẫn và đầu nối định kỳ: Mối nối lỏng hoặc dây dẫn không phù hợp có thể gây sụt áp, phát nhiệt và ảnh hưởng đến khả năng vận hành của ổn áp.
• Không tự ý thay aptomat có dòng lớn hơn: Nếu aptomat thường xuyên tác động, cần kiểm tra tải, tiết diện dây, điện áp đầu vào và tình trạng của máy trước khi thay đổi thiết bị bảo vệ.
• Theo dõi điện áp đầu vào khi máy hoạt động bất thường: Nếu nguồn điện nằm ngoài dải làm việc của ổn áp, máy có thể không điều chỉnh điện áp đúng như thiết kế.
• Kiểm tra cơ cấu servo định kỳ: Với ổn áp sử dụng motor và chổi than, nên kiểm tra chổi than, bề mặt tiếp xúc và cơ cấu truyền động sau thời gian vận hành dài.
