Ổn áp 3 pha khô và ngâm dầu: Khác nhau thế nào?

Ổn áp khô và ngâm dầu khác nhau về cấu tạo

Sự khác biệt căn bản và mang tính quyết định giữa hai dòng thiết bị này xuất phát từ triết lý thiết kế cơ khí, vật liệu cách điện và phương pháp bao bọc lõi từ tính bên trong thùng máy. Những yếu tố cấu trúc này không chỉ định hình hình dáng vật lý mà còn chi phối toàn bộ đặc tính kỹ thuật vận hành của từng loại.

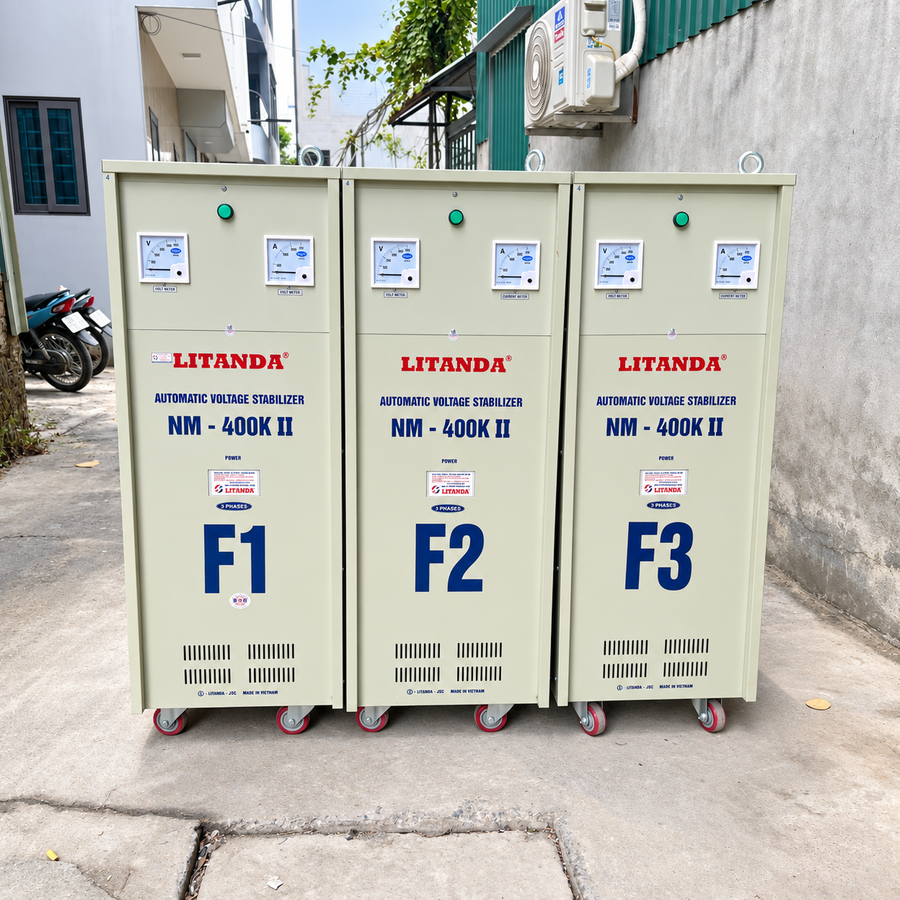

• Ổn áp khô 3 pha (Dry-type Voltage Regulator): Toàn bộ cuộn dây biến áp (thường làm bằng đồng nguyên chất) và chổi than quét trên bề mặt dây quấn đều tiếp xúc trực tiếp với không khí. Thiết bị sử dụng hệ thống quạt tản nhiệt cưỡng bức kết hợp với các khe hở vỏ máy để lưu thông không khí làm mát tự nhiên.

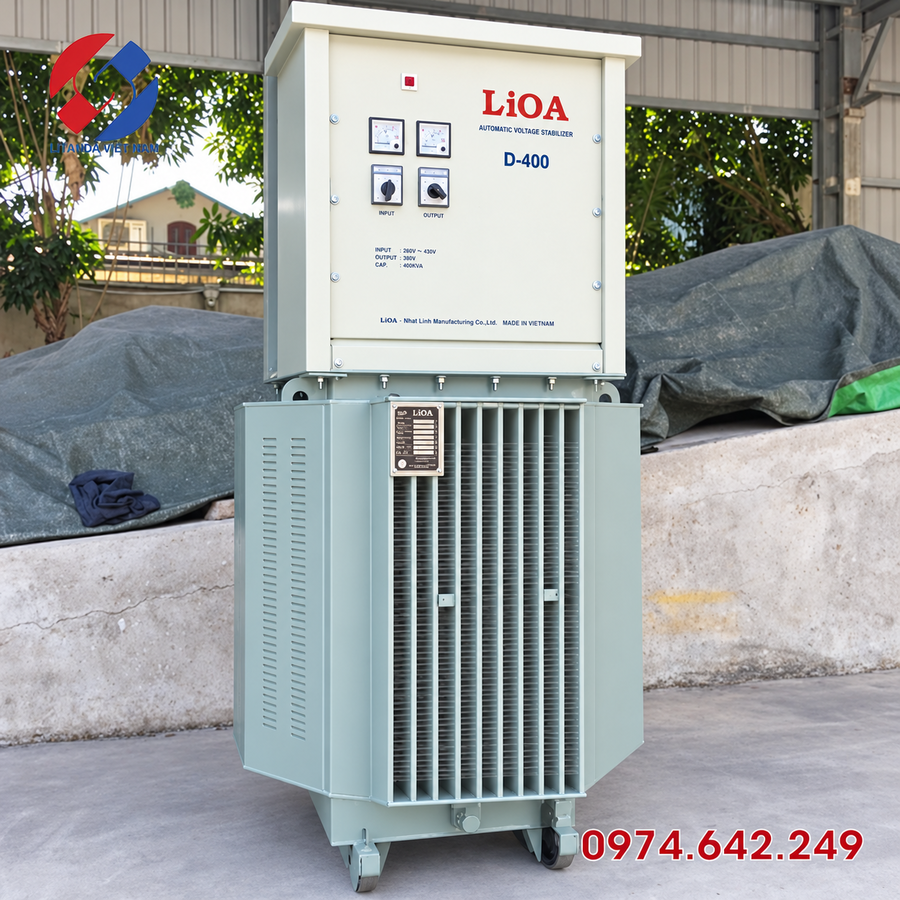

• Ổn áp ngâm dầu (Oil-immersed Voltage Regulator): Toàn bộ hệ thống cuộn dây biến áp, cơ cấu cơ khí và chổi than đều được ngâm chìm hoàn toàn trong một thùng chứa đầy dầu biến áp chuyên dụng. Dầu này vừa đóng vai trò là môi chất cách điện siêu việt vừa là chất lỏng truyền nhiệt giúp hấp thụ và giải phóng nhiệt lượng ra vỏ máy nhanh chóng.

Khả năng tản nhiệt và vận hành liên tục

Hiệu suất tản nhiệt chi phối trực tiếp khả năng chịu tải dài hạn và độ bền của thiết bị trong môi trường công nghiệp nặng:

• Đối với ổn áp khô: Khả năng giải nhiệt phụ thuộc trực tiếp vào nhiệt độ không khí xung quanh và tốc độ gió của quạt tản nhiệt. Khi vận hành với công suất lớn trong thời gian dài, nhiệt lượng tập trung cao tại các điểm tiếp xúc giữa chổi than và vòng dây, dễ gây hiện tượng mỏi nhiệt cục bộ, đòi hỏi hệ thống phải có quãng nghỉ hoặc phụ thuộc vào điều kiện phòng máy lạnh.

• Đối với ổn áp ngâm dầu: Dầu biến áp có nhiệt dung riêng và hệ số dẫn nhiệt vượt trội so với không khí, giúp hấp thụ triệt để và phân tán nhanh chóng mọi lượng nhiệt phát sinh từ lõi máy ra bên ngoài vỏ. Nhờ đó, ổn áp ngâm dầu giữ cho nhiệt độ cuộn dây luôn ở ngưỡng an toàn tuyệt đối, không bị sốc nhiệt khi thay đổi tải đột ngột và vận hành cực kỳ bền bỉ suốt ngày đêm.

Môi trường bụi, nóng, ẩm nên chọn loại nào?

Đặc thù môi trường lắp đặt tại các nhà xưởng, khu công nghiệp hay khu vực ven biển là yếu tố then chốt khi phân định dòng sản phẩm:

• Môi trường phù hợp với ổn áp khô: Các không gian trong nhà có mái che, thông thoáng, ít bụi bẩn, độ ẩm thấp và nhiệt độ ổn định (như phòng điều khiển trung tâm, tòa nhà văn phòng, xưởng may, xưởng cơ khí chính xác sạch sẽ). Nếu đặt ổn áp khô trong môi trường nhiều bụi kim loại, mạt sắt hoặc hơi hóa chất ẩm ướt, bụi sẽ bám vào bề mặt cuộn dây gây đánh lửa bề mặt, kẹt chổi than hoặc chập cháy.

• Môi trường phù hợp với ổn áp ngâm dầu: Là lựa chọn độc tôn cho các môi trường công nghiệp nặng khắc nghiệt như nhà máy luyện kim, xưởng xi măng, nhà máy gạch, các khu vực ngoài trời có mái che, hoặc vùng ven biển có hơi muối mặn tính ăn mòn cao. Do cuộn dây đã được niêm phong cách ly hoàn toàn bên trong lớp dầu chuyên dụng, các tác nhân như bụi bẩn, độ ẩm hay hơi axit hoàn toàn không thể xâm nhập để phá hoại linh kiện.

Chi phí đầu tư và bảo trì

Bài toán tài chính luôn là bài toán đau đầu đối với các chủ đầu tư khi lên dự toán ngân sách hệ thống điện:

Chi phí đầu tư ban đầu (CAPEX): Ổn áp khô 3 pha có lợi thế lớn về giá thành mua sắm thấp hơn đáng kể so với ổn áp ngâm dầu cùng mức công suất, do quy trình chế tạo đơn giản hơn và không phải chịu chi phí cho dầu biến áp chuyên dụng cũng như vỏ thùng kín chịu áp lực.

Chi phí vận hành và bảo trì (OPEX):

• Ổn áp khô: Đòi hỏi tần suất bảo trì định kỳ cao (thường từ 6 tháng đến 1 năm/lần) để vệ sinh bụi bẩn bám trên cuộn dây, kiểm tra độ mòn của chổi than và bảo dưỡng quạt tản nhiệt.
• Ổn áp ngâm dầu: Chi phí đầu tư ban đầu cao, trọng lượng nặng gây khó khăn cho việc vận chuyển và nâng cẩu. Tuy nhiên, bù lại, thiết bị này gần như “miễn bảo trì” phần ruột bên trong do dầu bảo vệ tuyệt đối khỏi quá trình ôxy hóa. Định kỳ chỉ cần kiểm tra mức dầu và chất lượng cách điện của dầu sau nhiều năm sử dụng.

Ngưỡng công suất nào bắt đầu cân nhắc ngâm dầu?

Trên thị trường thiết bị nguồn công nghiệp, ranh giới công suất giữa hai dòng máy được phân định khá rõ ràng dựa trên mức độ chịu tải và dòng điện qua cuộn dây:

• Phân khúc công suất nhỏ và trung bình (Dưới 75kVA – 100kVA): Hầu hết các nhà sản xuất tập trung phát triển dòng ổn áp khô vì tính cơ động, nhỏ gọn, dễ lắp đặt trong không gian hẹp và tối ưu chi phí cho các xưởng nhỏ, văn phòng, thang máy hoặc kho lạnh mini.

• Phân khúc công suất lớn (Từ 100kVA, 150kVA, 250kVA trở lên): Khi dòng điện định mức đi qua cuộn dây đạt ngưỡng rất cao, nhiệt lượng tỏa ra cực kỳ lớn, đây là thời điểm các kỹ sư điện bắt buộc cân nhắc dòng ổn áp ngâm dầu. Ở phân khúc công suất cao, ổn áp ngâm dầu thể hiện ưu thế tuyệt đối về độ bền cơ học, khả năng chịu quá tải ngầm và sự an toàn trước các nguy cơ phóng điện hồ quang.

Trường hợp nhà máy chạy 24/7

Đối với các nhà máy sản xuất có đặc thù vận hành liên tục không ngày nghỉ (24/7) như nhà máy nhựa, dây chuyền đùn nhôm, xưởng cơ khí tự động hóa cao hoặc các trung tâm dữ liệu, tiêu chí lựa chọn ưu tiên hàng đầu là độ tin cậy và khả năng chống chịu mỏi nhiệt:

• Tại sao ổn áp ngâm dầu chiếm ưu thế: Việc máy phải chạy hết công suất suốt 24 giờ trong ngày khiến các cuộn dây của ổn áp khô rất dễ bị lão hóa cách điện do nhiệt độ duy trì ở mức cao liên tục. Trong khi đó, ổn áp ngâm dầu với thể tích dầu lớn đóng như một “bộ giảm xóc nhiệt” khổng lồ, giữ cho nhiệt độ lõi đồng luôn ổn định, triệt tiêu hoàn toàn hiện tượng quá nhiệt cục bộ.

• Yêu cầu đối với ổn áp khô khi chạy 24/7: Nếu vẫn bắt buộc phải sử dụng ổn áp khô do quy định phòng cháy chữa cháy của tòa nhà, nhà đầu tư phải chọn máy có công suất dư dã (hệ số dự phòng tải từ 50% trở lên) và không gian lắp đặt phải được trang bị hệ thống điều hòa công nghiệp hoặc quạt hút gió cưỡng bức công suất lớn.

Bảng quyết định nhanh

Dưới đây là bảng tổng hợp tiêu chí giúp kỹ sư và chủ đầu tư đối chiếu nhanh để đưa ra lựa chọn chính xác nhất giữa hai công nghệ:
