Ổn Áp Cách Ly 3 Pha 100KVA 160V-430V Ra 380V/220V

Ổn Áp Cách Ly 3 Pha 100KVA 160V-430V

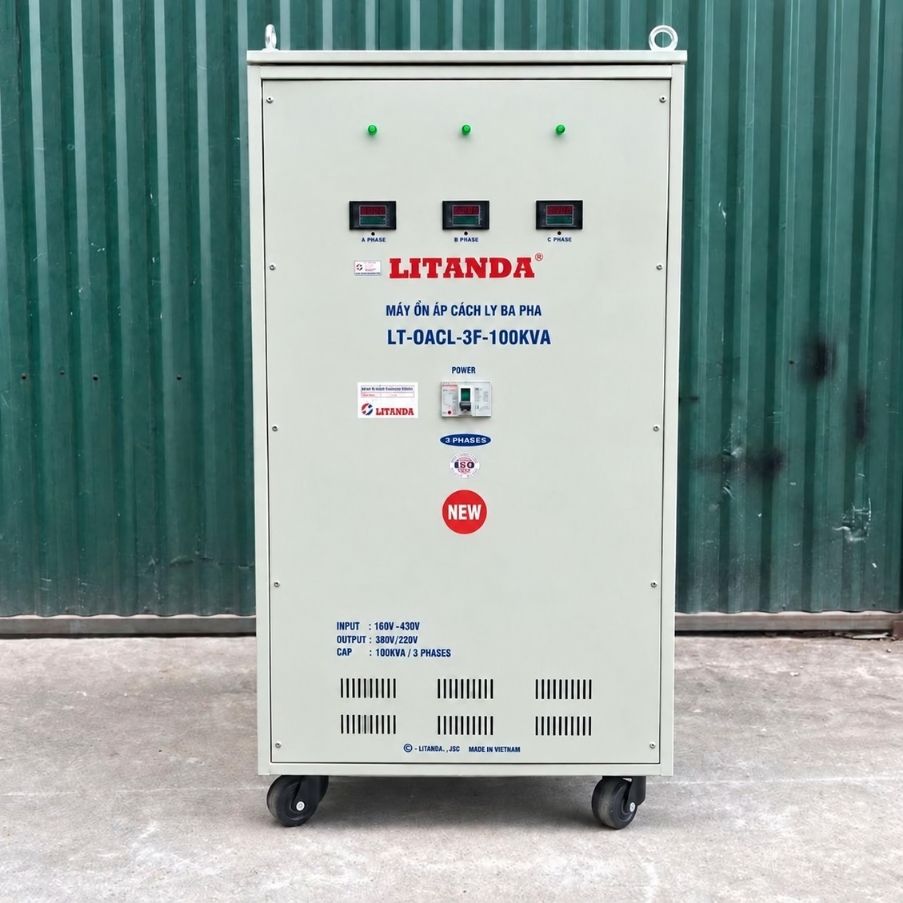

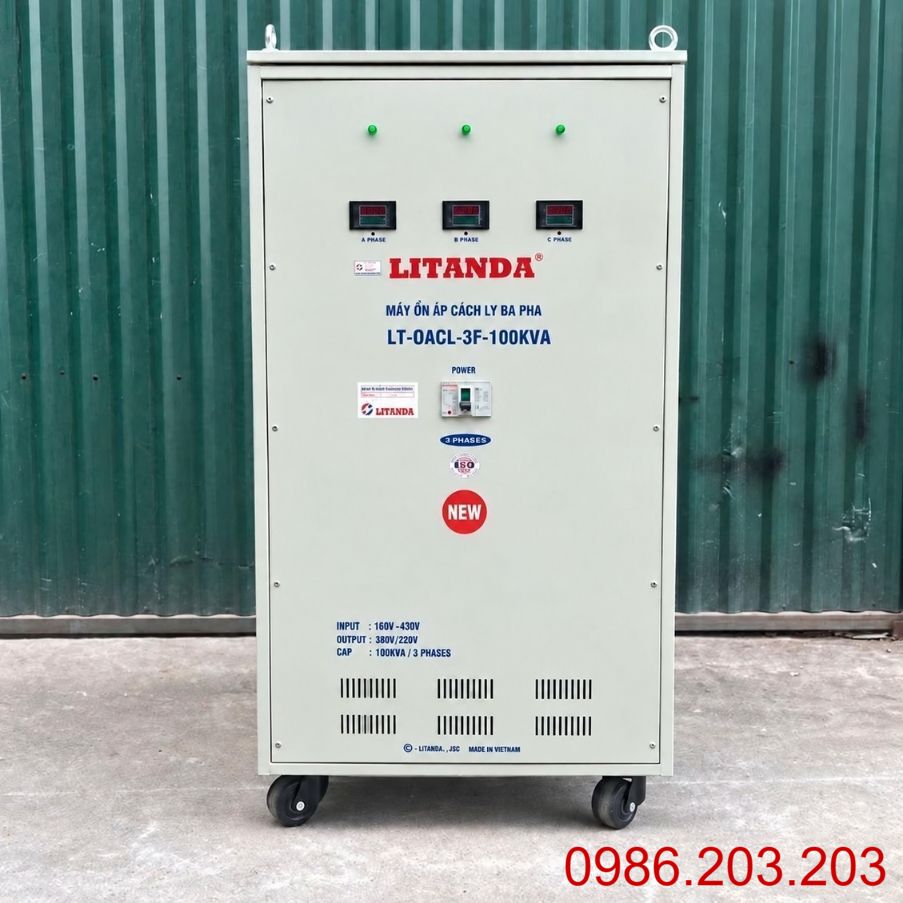

Ổn áp cách ly 3 pha 100KVA 160V-430V ra 380V/220V là thiết bị điện công nghiệp kết hợp hai chức năng trong cùng một hệ thống: ổn định điện áp và cách ly điện giữa nguồn đầu vào với phụ tải phía sau. Máy đặc biệt phù hợp với nhà xưởng, dây chuyền sản xuất và hệ thống máy móc đặt tại những khu vực có nguồn điện 3 pha dao động mạnh, thường xuyên xảy ra tình trạng sụt áp sâu vào giờ cao điểm.

Với công suất biểu kiến 100KVA cùng dải điện áp đầu vào rộng từ 160V đến 430V, thiết bị có thể phục vụ nhiều nhóm tải công nghiệp khi được lựa chọn đúng theo dòng điện và đặc tính vận hành. Đầu ra 380V/220V cũng thuận tiện cho những hệ thống vừa sử dụng thiết bị 3 pha vừa có các phụ tải 1 pha.

Đặc Điểm Nổi Bật Của Ổn Áp Cách Ly 3 Pha 100KVA

Ổn áp cách ly 100KVA dải 160V-430V được thiết kế cho những hệ thống cần nguồn điện ổn định hơn, đồng thời yêu cầu tạo sự cách ly giữa lưới điện và thiết bị sử dụng phía sau.

Một số đặc điểm đáng chú ý:

• Dải điện áp rộng 160V-430V: Phù hợp với khu vực điện yếu, cuối nguồn hoặc điện áp thay đổi mạnh theo thời điểm.
• Công suất biểu kiến 100KVA: Đáp ứng hệ thống có tổng tải tương đối lớn khi được tính toán phù hợp.
• Ổn định điện áp tự động: Hỗ trợ bù tăng hoặc giảm điện áp khi nguồn thay đổi trong phạm vi thiết kế.
• Cách ly sơ cấp và thứ cấp: Hai hệ cuộn dây độc lập về điện, giảm liên hệ dẫn điện trực tiếp giữa nguồn và tải.
• Đầu ra 380V/220V: Phù hợp với hệ thống vừa có tải 3 pha vừa có tải 1 pha nếu cấu hình thứ cấp có dây trung tính N.
• Ứng dụng đa dạng: Motor, máy cơ khí, máy CNC, tủ điện, dây chuyền sản xuất và hệ thống tự động hóa.
• Phù hợp khu vực điện áp tụt sâu: Đặc biệt tại nhà xưởng xa trạm biến áp hoặc đường dây cấp điện dài.

Chức năng cách ly không đồng nghĩa với chống điện giật tuyệt đối và không thay thế tiếp địa PE, RCD/RCBO, SPD hoặc các thiết bị bảo vệ cần thiết khác.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp cách ly 3 pha 100KVA gồm nhiều bộ phận phối hợp để thực hiện chức năng điều chỉnh điện áp và cách ly nguồn. Thiết kế cụ thể có thể thay đổi tùy model, nhưng về cơ bản gồm các thành phần chính sau:

• Phần ổn áp: Theo dõi điện áp nguồn và thực hiện bù khi điện áp tăng hoặc giảm.
• Biến áp cách ly: Gồm cuộn sơ cấp và thứ cấp độc lập về điện.
• Mạch điều khiển: Giám sát điện áp và điều khiển cơ cấu ổn áp.
• Hệ thống đóng cắt, bảo vệ: Cấu hình theo thiết kế thực tế của máy.

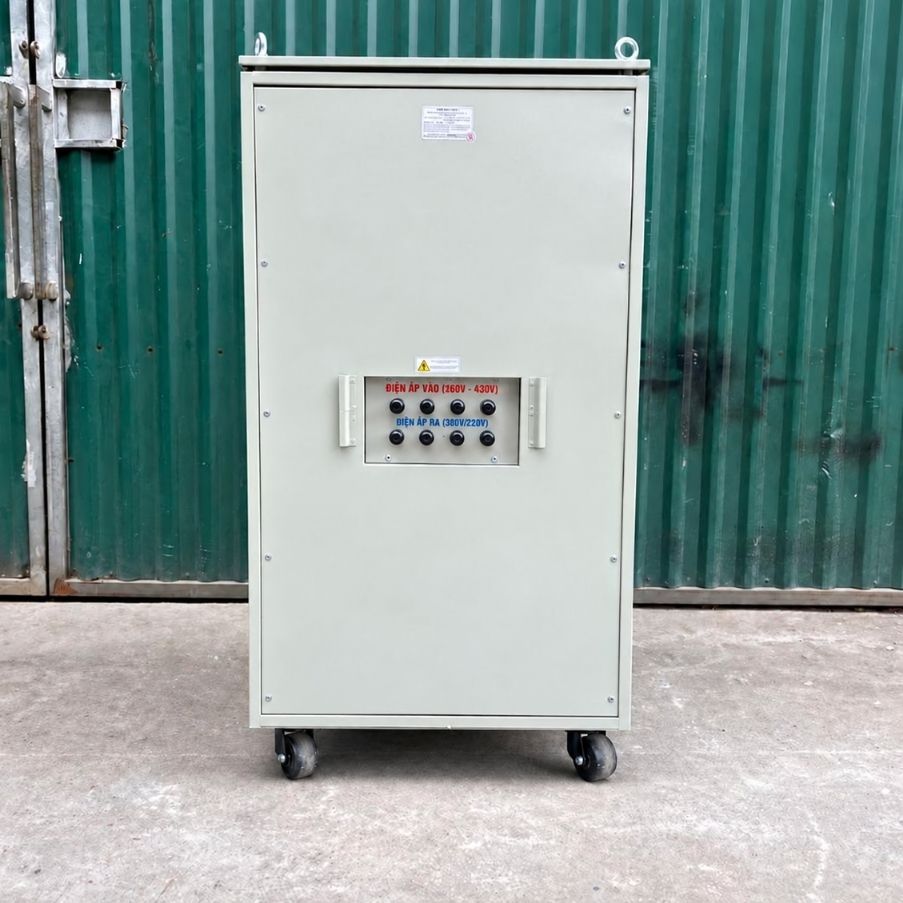

• Đầu cốt đấu nối: Kết nối nguồn đầu vào với phụ tải phía sau.
• Vỏ máy: Bảo vệ linh kiện và cần được nối đất PE đúng kỹ thuật.

Khi nguồn điện 3 pha được cấp vào, hệ thống điều khiển sẽ giám sát điện áp. Nếu nguồn biến động nhưng vẫn nằm trong dải 160V-430V, cơ cấu ổn áp thực hiện điều chỉnh trước khi năng lượng được truyền qua phần cách ly.

Quá trình có thể hiểu đơn giản:

• Nguồn điện 3 pha đi vào máy.
• Hệ thống đo và giám sát điện áp.
• Cơ cấu ổn áp thực hiện bù tăng hoặc giảm.
• Điện năng truyền qua cuộn cách ly.
• Phía thứ cấp cấp điện áp 380V/220V theo cấu hình thiết kế.

Thiết bị không có chức năng thay đổi tần số. Tần số đầu ra về cơ bản vẫn theo tần số nguồn đầu vào.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Cách Ly 100KVA

Ổn áp cách ly 100KVA được thiết kế cho hệ thống điện 3 pha có nguồn biến động rộng. Các thông số chính có thể tham khảo:

Các thông số như kích thước, trọng lượng, sai số điện áp đầu ra, hiệu suất, khả năng quá tải và cấu hình bảo vệ cần được xác nhận theo model thực tế.

Dòng Điện Đầu Ra 100KVA 3 Pha 380V Là Bao Nhiêu?

Với hệ thống điện 3 pha, dòng biểu kiến được tính theo công thức:

I = S / (√3 × U)

Với công suất 100KVA và điện áp 380V:

I = 100.000 / (1,732 × 380) ≈ 152A

Như vậy, dòng đầu ra tương ứng khoảng 152A trong điều kiện tải ba pha tương đối cân bằng.

Thông số này rất quan trọng khi lựa chọn:

• Dây dẫn đầu ra.
• MCCB.
• Thanh cái.
• Đầu cốt.
• Tủ phân phối điện phía sau.
• Khả năng mang tải của toàn bộ tuyến điện.

Trong thực tế, tiết diện dây và thiết bị bảo vệ cần được tính theo dòng tải, chiều dài tuyến và phương pháp lắp đặt cụ thể.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải 160V-430V cho biết thiết bị được thiết kế để làm việc trong điều kiện nguồn điện 3 pha biến động rất rộng.

Nếu 160V-430V được tính theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải này thường phù hợp với:

• Nhà xưởng xa trạm biến áp: Điện áp cuối nguồn thường bị giảm.
• Khu vực điện yếu vào giờ cao điểm: Nhiều tải hoạt động đồng thời làm nguồn tụt.
• Đường dây cấp điện dài: Xuất hiện sụt áp trên tuyến.
• Hệ thống có nhiều motor: Dòng khởi động lớn có thể kéo điện áp xuống.
• Nguồn điện thay đổi mạnh trong ngày: Lúc cao, lúc thấp tùy mức tải khu vực.

Tuy nhiên, cần hiểu rằng dải 160V-430V không đồng nghĩa máy luôn cung cấp đủ 100KVA tại mọi điện áp trong toàn dải.

Sử Dụng Đầu Ra 380V Và 220V Như Thế Nào?

Nếu phía thứ cấp được thiết kế 3 pha 4 dây có trung tính N, hệ thống có thể sử dụng cả hai cấp điện áp.

Cụ thể:

• 380V: Lấy giữa hai dây pha.
• 220V: Lấy giữa một pha và dây trung tính N.
• Tải 380V: Thường dùng cho motor và máy công nghiệp.
• Tải 220V: Thường dùng cho tủ điều khiển và thiết bị phụ trợ.

Cần lưu ý, 100KVA là tổng công suất biểu kiến của toàn bộ máy, không phải 380V có riêng 100KVA và 220V lại có thêm 100KVA.

Nếu sử dụng nhiều tải 220V nên phân bố tương đối đều giữa R-N, S-N và T-N để hạn chế lệch tải.

Ứng Dụng Thực Tế Của Ổn Áp Cách Ly 100KVA 3 Pha

Ổn áp cách ly 100KVA dải 160V-430V phù hợp với những hệ thống có nguồn điện biến động mạnh và yêu cầu công suất tương đối lớn.

Một số ứng dụng phổ biến:

• Nhà máy sản xuất: Hỗ trợ ổn định nguồn cho dây chuyền và máy móc.
• Xưởng cơ khí: Sử dụng cho motor, máy cắt và máy gia công.
• Máy CNC: Hỗ trợ cấp nguồn ổn định hơn cho hệ thống điều khiển và máy.
• Máy bơm, quạt công nghiệp: Phù hợp khi dòng làm việc và khởi động được tính toán đúng.
• Tủ điều khiển: Cấp nguồn cho các hệ thống điều khiển công nghiệp.
• Hệ thống tự động hóa: PLC, servo và thiết bị phụ trợ phù hợp.
• Hệ thống có cả tải 380V và 220V: Có thể sử dụng đồng thời nếu cấu hình đầu ra hỗ trợ.

Với motor công suất lớn, cần tính thêm dòng khởi động. Với biến tần, UPS hoặc nguồn xung, nên kiểm tra thêm dòng RMS và đặc tính tải.

Hướng Dẫn Lắp Đặt Và Sử Dụng

Với công suất 100KVA và dải đầu vào xuống tới 160V, quá trình lắp đặt cần đặc biệt chú ý đến dòng điện phía nguồn. Thiết bị nên được thi công bởi kỹ thuật viên có chuyên môn điện 3 pha.

Trước khi vận hành cần chú ý:

• Khảo sát nguồn: Đo điện áp R-S, S-T và T-R ở nhiều thời điểm.
• Chọn dây dẫn: Căn cứ dòng thực tế, chiều dài tuyến và phương pháp đi dây.
• Chọn MCCB: Phù hợp với dòng vận hành và đặc tính bảo vệ.
• Đấu đúng đầu vào, đầu ra: Tuân thủ sơ đồ kỹ thuật của máy.
• Kiểm tra thứ tự pha: Quan trọng với hệ thống motor.
• Đấu dây N đúng thiết kế: Không tự ý nối N với PE.
• Nối đất PE: Vỏ máy cần được tiếp địa đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra đầu ra 380V/220V trước khi cấp tải.
• Đưa tải tăng dần: Theo dõi dòng R, S và T.
• Kiểm tra dây N: Đặc biệt nếu có nhiều tải 220V.
• Kiểm tra nhiệt: Theo dõi MCCB, thanh cái, đầu cốt và dây dẫn.
• Bảo trì định kỳ: Vệ sinh máy, kiểm tra tiếp địa và siết lại đầu nối.

Không nên áp dụng một tiết diện dây hoặc một mức MCCB cố định cho mọi công trình vì điều kiện tải và đường dây có thể khác nhau.
