Ổn Áp Cách Ly 3 Pha 60KVA 160V-430V Ra 380V/220V

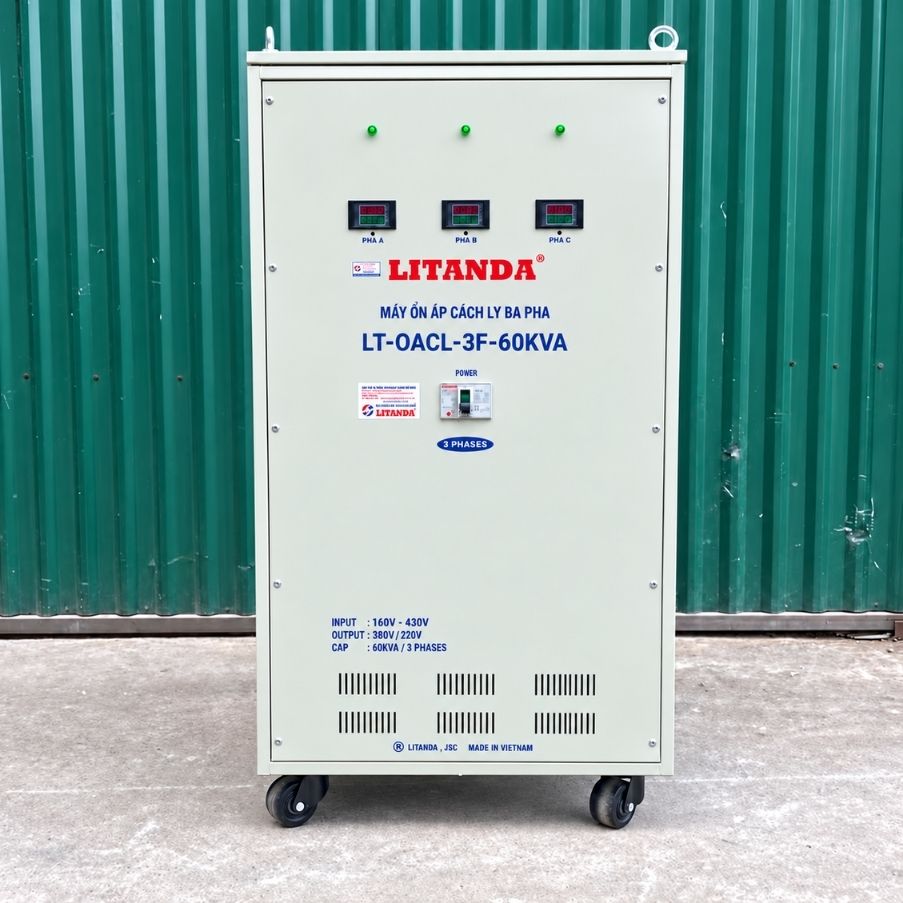

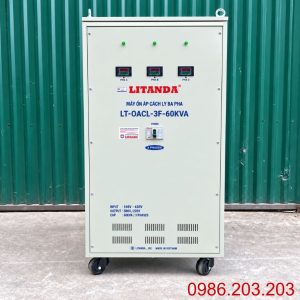

Ổn Áp Cách Ly Litanda 3 Pha 60KVA 160V-430V

Ổn áp cách ly Litanda 3 pha 60KVA 160V-430V ra 380V/220V là thiết bị điện công nghiệp kết hợp chức năng ổn định điện áp và cách ly điện giữa nguồn đầu vào với phụ tải. Sản phẩm phù hợp cho những khu vực có nguồn điện 3 pha biến động mạnh, đặc biệt là nhà xưởng ở cuối nguồn, xa trạm biến áp hoặc thường xuyên xảy ra hiện tượng sụt áp sâu vào giờ cao điểm.

Điểm đáng chú ý của dòng ổn áp cách ly Litanda này là dải điện áp đầu vào rất rộng từ 160V đến 430V, giúp thiết bị có khả năng làm việc trong những điều kiện nguồn điện khó ổn định hơn so với các dòng dải hẹp.

• Tách biệt về điện giữa nguồn và tải, hạn chế sự liên hệ dẫn điện trực tiếp.
• Hỗ trợ giảm ảnh hưởng của một số loại nhiễu truyền từ nguồn, tùy cấu trúc và thiết kế thực tế của máy.
• Ổn định điện áp đầu ra, hỗ trợ máy móc hoạt động trong điều kiện nguồn phù hợp hơn.
• Cấp đồng thời 380V và 220V nếu phía thứ cấp được thiết kế 3 pha 4 dây có trung tính N.
• Phù hợp với hệ thống công nghiệp, dây chuyền sản xuất, tủ điện, motor và thiết bị điện tử có tổng tải tương ứng.

Với công suất biểu kiến 60KVA, máy hướng tới những hệ thống cần nguồn điện ổn định hơn và có yêu cầu cách ly giữa phía nguồn với thiết bị sử dụng.

Đặc Điểm Nổi Bật Của Ổn Áp Cách Ly 3 Pha 60KVA

Ổn áp cách ly Litanda 60KVA được thiết kế để đáp ứng đồng thời yêu cầu về điện áp, công suất và mức độ cách ly nguồn trong hệ thống điện 3 pha.

Một số đặc điểm nổi bật gồm:

• Dải đầu vào rộng 160V-430V: Phù hợp với khu vực nguồn điện có biên độ dao động lớn, đặc biệt khi điện áp thường xuyên tụt sâu.
• Công suất biểu kiến 60KVA: Phục vụ các hệ thống có tổng tải phù hợp với khả năng của máy.
• Ổn định điện áp tự động: Hệ thống điều khiển theo dõi sự thay đổi của điện áp đầu vào và thực hiện điều chỉnh trong phạm vi thiết kế.
• Cách ly giữa sơ cấp và thứ cấp: Hai hệ cuộn dây độc lập về điện, năng lượng được truyền thông qua cảm ứng điện từ.
• Đầu ra 380V/220V: Có thể phục vụ cả tải 3 pha và tải 1 pha nếu cấu hình phía thứ cấp hỗ trợ dây trung tính N.
• Phù hợp nhiều loại tải: Có thể sử dụng cho motor, máy cơ khí, tủ điều khiển, dây chuyền sản xuất và thiết bị điện tử khi các thông số tải phù hợp.
• Hạn chế ảnh hưởng trực tiếp từ phía nguồn: Cấu trúc cách ly có thể hỗ trợ giảm một số đường truyền nhiễu, nhưng không phải bộ lọc sóng hài hoặc chống sét chuyên dụng.
• Kết cấu công nghiệp: Phù hợp với môi trường nhà xưởng khi được lắp đặt tại vị trí khô ráo, thông thoáng và đúng yêu cầu kỹ thuật.

Cấu Tạo Và Nguyên Lý Hoạt Động

1. Cấu Tạo Chính

Ổn áp cách ly Litanda 3 pha 60KVA được cấu thành từ nhiều bộ phận phối hợp với nhau để thực hiện chức năng điều chỉnh điện áp và cách ly nguồn.

• Phần biến áp cách ly: Gồm cuộn sơ cấp và cuộn thứ cấp độc lập về điện. Năng lượng được truyền giữa hai phía thông qua từ trường, giúp tạo sự cách ly điện giữa nguồn và tải.
• Bộ điều chỉnh điện áp: Theo dõi sự thay đổi của điện áp đầu vào và thực hiện bù tăng hoặc giảm để duy trì điện áp đầu ra trong phạm vi thiết kế.
• Mạch điều khiển: Tiếp nhận tín hiệu điện áp, xử lý và điều khiển cơ cấu ổn áp hoạt động theo trạng thái của nguồn.
• Hệ thống đóng cắt và bảo vệ: Tùy model có thể được bố trí các chức năng bảo vệ quá dòng, quá áp, thấp áp hoặc ngắn mạch. Cấu hình cụ thể cần xác nhận trên máy thực tế.

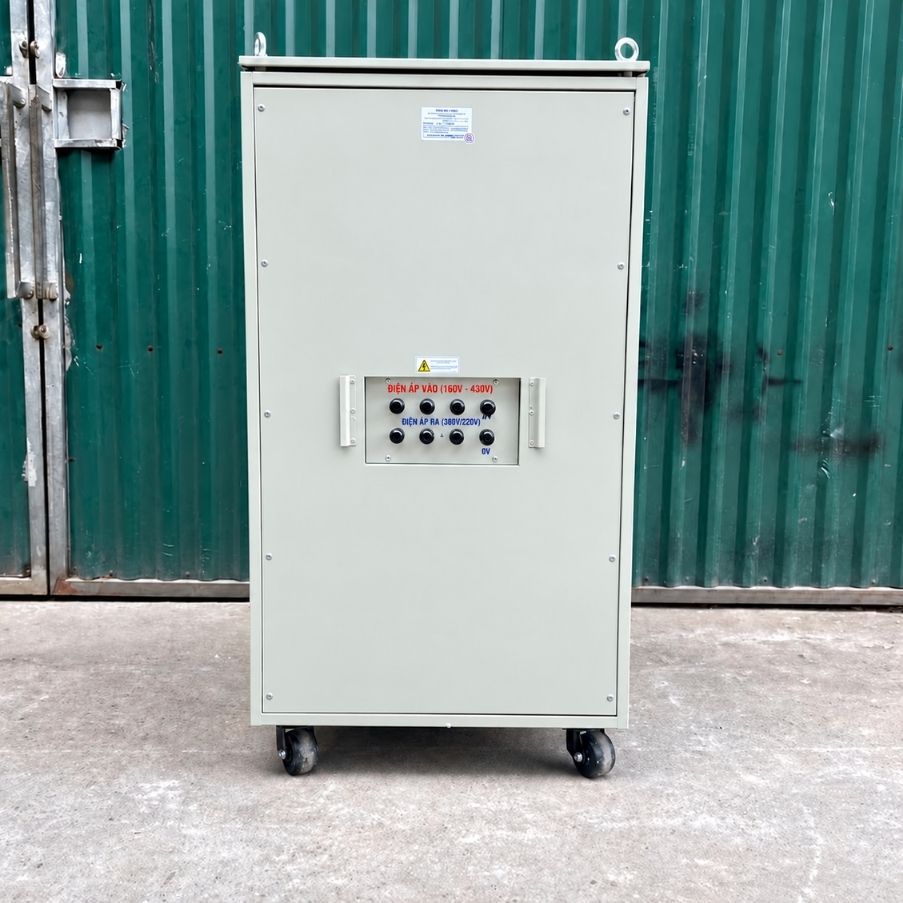

• Hệ thống đầu cốt đấu nối: Được thiết kế để kết nối nguồn 3 pha đầu vào và tải phía đầu ra. Với cấu hình có 220V, phía thứ cấp thường cần có dây trung tính N theo sơ đồ thiết kế.
• Vỏ máy: Kết cấu kim loại giúp bảo vệ các bộ phận bên trong, đồng thời cần được nối đất PE đúng kỹ thuật.

2. Nguyên Lý Hoạt Động

Khi nguồn điện 3 pha đi vào máy, hệ thống điều khiển sẽ theo dõi mức điện áp của nguồn. Nếu điện áp tăng hoặc giảm nhưng vẫn nằm trong phạm vi thiết kế 160V-430V, cơ cấu điều chỉnh sẽ tác động để đưa điện áp đầu ra về mức phù hợp.

Sau đó, năng lượng được truyền qua phần biến áp cách ly từ cuộn sơ cấp sang cuộn thứ cấp bằng cảm ứng điện từ.

Quá trình hoạt động có thể hiểu theo thứ tự:

Nguồn 3 pha → Giám sát điện áp → Điều chỉnh điện áp → Cách ly sơ cấp/thứ cấp → Đầu ra 380V/220V

Nếu phía thứ cấp được thiết kế theo cấu hình 3 pha 4 dây đấu sao, hệ thống có thể cung cấp:

• 380V giữa hai pha.
• Khoảng 220V giữa pha và dây N.

Thiết bị không thay đổi tần số nguồn. Nếu đầu vào là 50Hz thì đầu ra về cơ bản vẫn theo tần số đó.

Thông Số Cơ Bản Của Ổn Áp Cách Ly 60KVA Dải 160V

Ở đầu ra 3 pha 380V, dòng biểu kiến tương ứng với công suất 60KVA được tính:

I = 60.000 / (√3 × 380) ≈ 91,2A

Như vậy, dòng đầu ra lý thuyết ở mức 60KVA và 380V khoảng 91,2A khi tải ba pha tương đối cân bằng.

Các thông số như sai số điện áp đầu ra, kích thước, trọng lượng, hiệu suất, khả năng quá tải, cấu hình dây trung tính và hệ thống bảo vệ cần được xác nhận theo model thực tế.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải 160V-430V thể hiện phạm vi điện áp đầu vào mà ổn áp được thiết kế để thực hiện chức năng điều chỉnh.

Nếu 160V-430V được công bố theo điện áp dây của hệ thống 3 pha, điện áp pha tương ứng về mặt lý thuyết khoảng:

160 / √3 ≈ 92V

và:

430 / √3 ≈ 248V

Dải điện áp này đặc biệt phù hợp với các khu vực:

• Điện áp tụt sâu vào giờ cao điểm: Thường gặp tại khu vực tập trung nhiều nhà xưởng hoặc tải công suất lớn.
• Nhà xưởng ở xa trạm biến áp: Đường dây dài có thể làm điện áp tại cuối nguồn giảm đáng kể.
• Nguồn điện thay đổi theo tải sản xuất: Khi nhiều máy hoạt động cùng lúc, điện áp có thể giảm mạnh.
• Motor lớn thường xuyên khởi động: Dòng khởi động có thể kéo điện áp hệ thống xuống trong thời gian ngắn.
• Nguồn có biên độ dao động rộng: Có thời điểm điện áp thấp nhưng cũng có lúc tăng cao.

Tuy nhiên, một vấn đề rất quan trọng cần lưu ý là dải 160V-430V không đồng nghĩa máy luôn cung cấp đủ 60KVA tại mọi điện áp trong toàn bộ dải.

Nếu 160V-430V là điện áp dây thì mức điện áp pha tương ứng về lý thuyết khoảng 92V-248V.

Điểm quan trọng là không nên mặc định máy luôn cung cấp đủ 60KVA tại đầu vào 160V.

Nếu tính lý thuyết trong trường hợp truyền đủ 60KVA tại 160V:

I = 60.000 / (√3 × 160) ≈ 216,5A

Dòng đầu vào có thể rất lớn. Vì vậy, khi nguồn thường xuyên xuống gần 160V cần kiểm tra kỹ khả năng tải thực tế của model, dây dẫn và thiết bị bảo vệ.

Ứng Dụng Thực Tế Của Ổn Áp 3 Pha Cách Ly 60KVA

Ổn áp cách ly 3 pha 60KVA dải 160V-430V phù hợp với các công trình có điện áp dao động mạnh và cần đồng thời ổn định, cách ly nguồn cho hệ thống phía sau.

Một số ứng dụng thực tế gồm:

• Nhà máy sản xuất công nghiệp: Hỗ trợ cấp nguồn ổn định hơn cho dây chuyền và hệ thống máy móc có tổng tải phù hợp.
• Xưởng gia công cơ khí: Có thể sử dụng cho máy cơ khí, motor và tủ điều khiển khi dòng tải và điều kiện khởi động nằm trong khả năng của máy.
• Máy CNC và hệ thống điều khiển: Phù hợp khi hệ thống yêu cầu nguồn điện ổn định hơn và cần cách ly giữa nguồn với tải. Với thiết bị nhạy cảm, vẫn cần đánh giá thêm yêu cầu về nhiễu và sóng hài.
• Hệ thống tự động hóa: Sử dụng cho tủ điều khiển, PLC và các thiết bị phụ trợ khi cấu hình nguồn phù hợp.
• Máy bơm, quạt và motor 3 pha: Có thể sử dụng nếu công suất, dòng định mức và dòng khởi động được tính toán phù hợp.
• Nhà xưởng có cả tải 380V và 220V: Có thể cấp đồng thời hai cấp điện áp nếu phía thứ cấp có cấu hình 3 pha 4 dây và tổng tải không vượt khả năng của máy.
• Khu vực điện yếu: Đặc biệt phù hợp với nơi điện áp có thể xuống thấp hơn phạm vi hoạt động của các dòng ổn áp dải hẹp.

Với tải motor, không nên chỉ cộng tổng công suất kW để lựa chọn máy. Cần kiểm tra thêm dòng định mức, dòng khởi động, phương pháp khởi động và số motor chạy đồng thời.

Hướng Dẫn Lắp Đặt Và Sử Dụng

Để ổn áp cách ly 60KVA vận hành ổn định, cần chú ý:

1. Vị trí lắp đặt: Đặt máy tại nơi khô ráo, thông thoáng, tránh nước và nguồn nhiệt lớn.
2. Kiểm tra nguồn: Đo điện áp R-S, S-T và T-R trước khi lắp đặt.
3. Chọn dây dẫn phù hợp: Tính theo dòng thực tế, chiều dài tuyến và phương pháp đi dây.
4. Chọn MCCB phù hợp: Không chỉ dựa vào công suất 60KVA mà cần xét cả dòng điện thực tế.
5. Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ của máy.
6. Kiểm tra thứ tự pha: Đặc biệt khi hệ thống sử dụng motor.
7. Đấu dây N đúng thiết kế: Không tự ý nối N với PE.
8. Nối đất PE: Vỏ máy cần được tiếp địa đúng kỹ thuật.
9. Chạy thử không tải: Kiểm tra đầu ra 380V/220V trước khi đóng tải.
10. Đưa tải tăng dần: Theo dõi dòng từng pha và nhiệt độ đầu cốt.
11. Bảo trì định kỳ: Kiểm tra dây dẫn, đầu nối, tiếp địa và vệ sinh máy.

Việc lắp đặt thiết bị 60KVA nên được thực hiện bởi kỹ thuật viên có chuyên môn về điện 3 pha.
