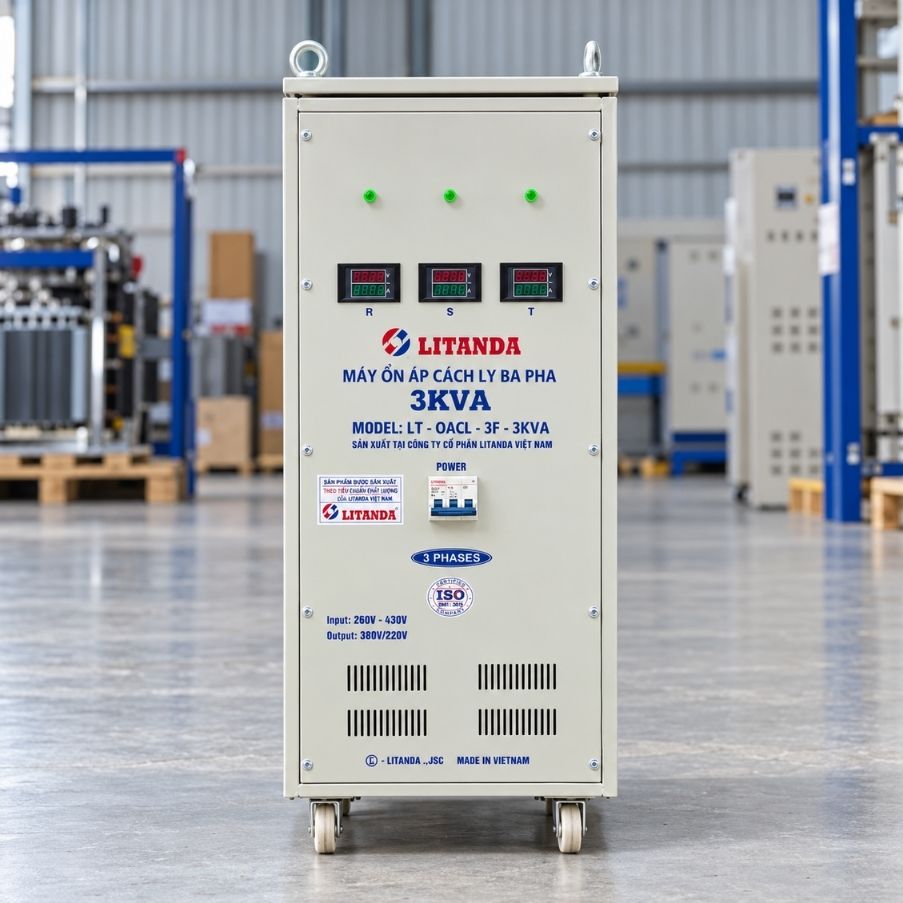

Ổn Áp Cách Ly 3KVA 3 Pha 260V-430V Ra 380V/220V Dây Đồng

Đầu Ra 380V/220V Được Hiểu Như Thế Nào?

Đây là phần cần làm rõ trước khi đặt máy hoặc đấu tải.

Trong hệ thống 3 pha 4 dây thông dụng, nếu cuộn thứ cấp đấu sao và có dây trung tính N:

Điện áp giữa hai pha ≈ 380V

Điện áp giữa một pha và N ≈ 220V

Khi đó, cùng một bộ dây thứ cấp có thể cung cấp:

• 380V 3 pha cho motor, máy móc và phụ tải công nghiệp phù hợp.
• 220V pha – trung tính cho thiết bị 1 pha, nếu thiết kế của máy cho phép lấy trung tính.

Cần lưu ý rằng 3KVA là công suất tổng của máy, không phải 3KVA cho đầu 380V cộng thêm 3KVA cho đầu 220V. Nếu nhiều tải cùng sử dụng hai mức điện áp, tổng tải phải được kiểm soát trong giới hạn của thiết bị và cần chú ý cân bằng tải giữa các pha.

Dòng Điện Của Ổn Áp Cách Ly 3KVA 3 Pha Là Bao Nhiêu?

Với tải 3 pha cân bằng ở điện áp dây 380V, dòng điện lý thuyết được tính:

I = S / (√3 × U)

Trong đó:

S = 3.000VA
U = 380V

Suy ra:

I ≈ 4,56A

Như vậy, ở đầu ra 380V 3 pha, dòng điện lý thuyết khi khai thác đủ 3KVA khoảng 4,56A mỗi dây pha trong điều kiện tải cân bằng.

Nếu đầu ra 220V là pha – trung tính của hệ 380/220V, không nên lấy 3.000VA chia trực tiếp cho 220V để kết luận dòng mỗi pha. Công suất 3KVA được phân bố trên ba pha và khả năng tải từng pha còn phụ thuộc sơ đồ cuộn dây, cách phân tải và thiết kế máy.

Nếu 220V là một đầu ra 3 pha riêng, cách tính dòng lại khác. Vì vậy, trước khi chọn tải 220V cần xác nhận đúng sơ đồ đầu ra.

Nguyên Lý Hoạt Động Của Ổn Áp 3 Pha Cách Ly 3KVA

Máy kết hợp hai quá trình chính là ổn định điện áp và cách ly nguồn.

Khi hoạt động, hệ thống điều khiển liên tục giám sát điện áp đầu vào. Nếu nguồn 3 pha tăng hoặc giảm, cơ cấu ổn áp sẽ thực hiện hiệu chỉnh theo hướng phù hợp. Nguồn sau đó được truyền qua phần biến áp cách ly bằng cảm ứng điện từ.

Quá trình cơ bản gồm:

• Theo dõi nguồn đầu vào: Hệ thống liên tục kiểm tra tình trạng điện áp 3 pha.
• Phát hiện sai lệch: Khi nguồn lệch khỏi vùng yêu cầu, bộ điều khiển xác định hướng điều chỉnh.
• Nâng hoặc hạ áp: Cơ cấu ổn áp tự động đưa điện áp về mức phù hợp.
• Cách ly sơ cấp và thứ cấp: Năng lượng được truyền qua từ trường, không nối điện trực tiếp giữa hai cuộn dây.
• Cấp điện ra tải: Nguồn 380V/220V được đưa tới thiết bị theo sơ đồ đấu nối thực tế.
• Tiếp tục giám sát: Quá trình lặp lại khi nguồn điện thay đổi.

Thiết bị không thay đổi tần số. Nếu nguồn đầu vào là 50Hz thì đầu ra vẫn hoạt động theo tần số nguồn, trừ khi hệ thống có thêm thiết bị biến đổi tần số riêng.

Điểm Khác Biệt Giữa Ổn Áp Cách Ly Và Ổn Áp Thông Thường

Ổn áp thông thường tập trung vào nhiệm vụ điều chỉnh điện áp. Trong khi đó, ổn áp cách ly bổ sung thêm phần biến áp có cuộn sơ cấp và thứ cấp tách biệt.

Điểm khác biệt chính là:

• Ổn áp thông thường: Chủ yếu nâng hoặc hạ điện áp.
• Ổn áp cách ly: Vừa ổn định điện áp vừa tách biệt điện giữa phía nguồn và phía tải.
• Biến áp cách ly thông thường: Có chức năng cách ly và biến đổi điện áp nhưng không nhất thiết tự động ổn định khi điện áp nguồn dao động rộng.
• Ổn áp cách ly: Kết hợp hai chức năng trong một giải pháp.

Điều này đặc biệt hữu ích khi phụ tải vừa cần nguồn điện ổn định hơn, vừa cần cấu trúc cấp nguồn cách ly.

Ưu Điểm Của Ổn Áp Cách Ly 3KVA 3 Pha Dây Đồng

Một trong những ưu điểm lớn của cấu hình này là khả năng giải quyết đồng thời hai yêu cầu kỹ thuật thay vì phải sử dụng riêng một ổn áp và một biến áp cách ly.

Các điểm đáng chú ý gồm:

• Ổn định nguồn 3 pha: Hỗ trợ xử lý điện áp dao động trong dải 260V-430V.
• Cách ly điện: Cuộn vào và cuộn ra tách biệt về điện.
• Hai mức điện áp sử dụng: Có thể cung cấp 380V và 220V theo cấu hình đầu ra.
• Dây quấn bằng đồng: Phù hợp với yêu cầu dẫn điện và vận hành ổn định của thiết bị.
• Thiết kế gọn hệ thống: Có thể giảm số lượng thiết bị phải bố trí so với việc sử dụng ổn áp và biến áp riêng biệt.
• Phù hợp nhiều loại phụ tải: Có thể cấp cho thiết bị điều khiển, máy móc và tải điện tử khi thông số phù hợp.

Tuy nhiên, cách ly điện không đồng nghĩa tuyệt đối an toàn khi chạm điện. Hệ thống vẫn phải được thiết kế tiếp địa và bảo vệ điện đúng kỹ thuật.

Ứng Dụng Của Ổn Áp Cách Ly 3KVA 3 Pha

Ổn áp cách ly 3KVA phù hợp với những hệ thống có công suất không quá lớn nhưng yêu cầu chất lượng nguồn cao hơn và cần tách biệt điện giữa nguồn với tải.

Một số ứng dụng có thể cân nhắc:

• Máy CNC và thiết bị điều khiển: Cấp nguồn ổn định hơn cho bộ điều khiển, mạch nguồn hoặc cụm thiết bị phù hợp công suất.
• Thiết bị phòng thí nghiệm: Phù hợp với hệ thống cần nguồn cách ly theo yêu cầu kỹ thuật.
• Máy đo và thiết bị kiểm tra: Hỗ trợ tạo nguồn cấp tách biệt với lưới phía trước.
• Tủ điều khiển công nghiệp: Cấp 380V hoặc 220V tùy sơ đồ thiết kế.
• Thiết bị điện tử công nghiệp: Phù hợp khi cần hạn chế ảnh hưởng trực tiếp từ nguồn lưới và ổn định điện áp.
• Dây chuyền nhỏ: Cấp nguồn cho cụm tải có tổng công suất nằm trong khả năng 3KVA.
• Hệ thống thử nghiệm: Có thể sử dụng tại bàn test, phòng R&D hoặc khu vực bảo trì nếu yêu cầu điện áp phù hợp.

Trước khi sử dụng cho motor hoặc tải có dòng khởi động lớn, cần tính riêng dòng khởi động thay vì chỉ nhìn vào công suất vận hành.

Hướng Dẫn Lắp Đặt Ổn Áp Cách Ly 3KVA 3 Pha

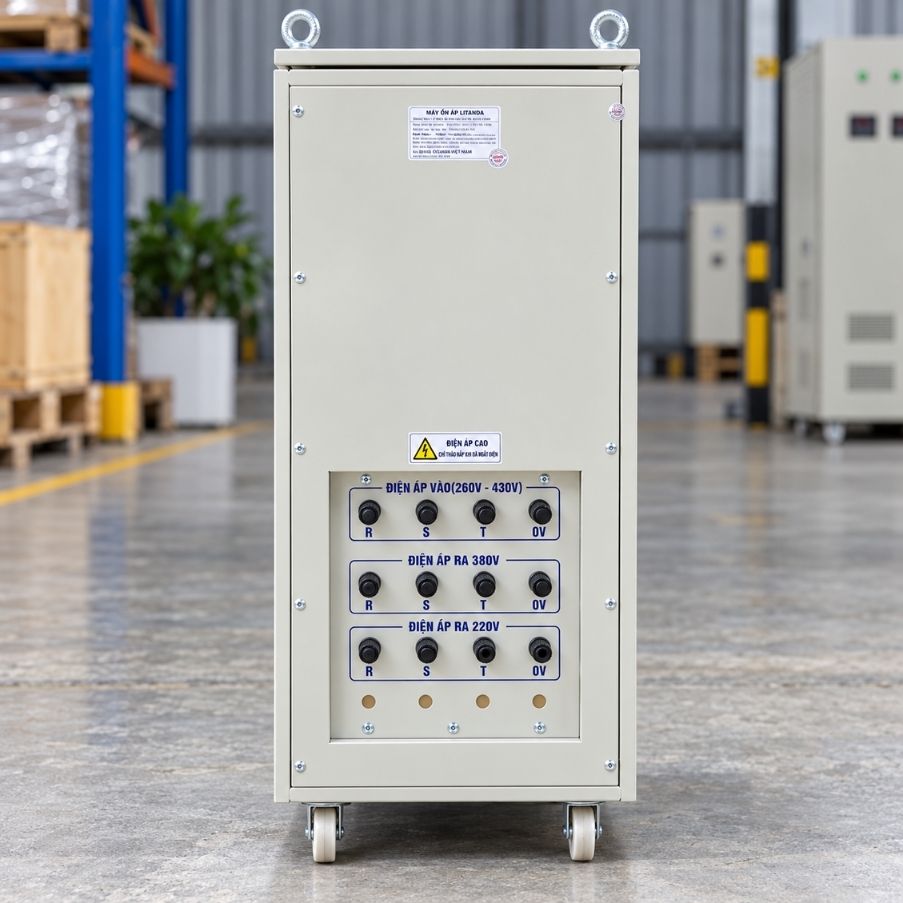

Máy nên được lắp tại khu vực khô ráo, thông thoáng và thuận tiện kiểm tra. Trước khi đấu điện cần xác định đúng nguồn vào, thứ tự pha, dây trung tính nếu có và sơ đồ đầu ra 380V/220V.

Một số điểm cần chú ý:

• Nguồn vào: Xác nhận đúng nguồn 3 pha và dải điện áp phù hợp.
• Đầu ra: Phân biệt rõ 380V dây-dây và 220V pha-trung tính nếu máy sử dụng hệ 3 pha 4 dây.
• Cáp điện: Chọn theo dòng tải thực tế và chiều dài tuyến.
• MCCB: Lựa chọn phù hợp với dòng làm việc và đặc tính phụ tải.
• Tiếp địa: Vỏ máy cần được nối PE đúng kỹ thuật.
• Tải 220V: Nên phân bố giữa các pha nếu sử dụng nhiều tải 1 pha.
• Đầu nối: Kiểm tra độ chắc chắn và tiếp xúc trước khi vận hành.

Sau khi lắp đặt, nên chạy thử khi chưa tải trước, sau đó đưa tải vào từng bước và theo dõi điện áp đầu vào, đầu ra, dòng từng pha và nhiệt độ máy.
