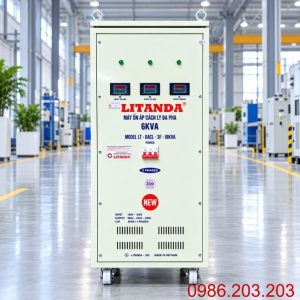

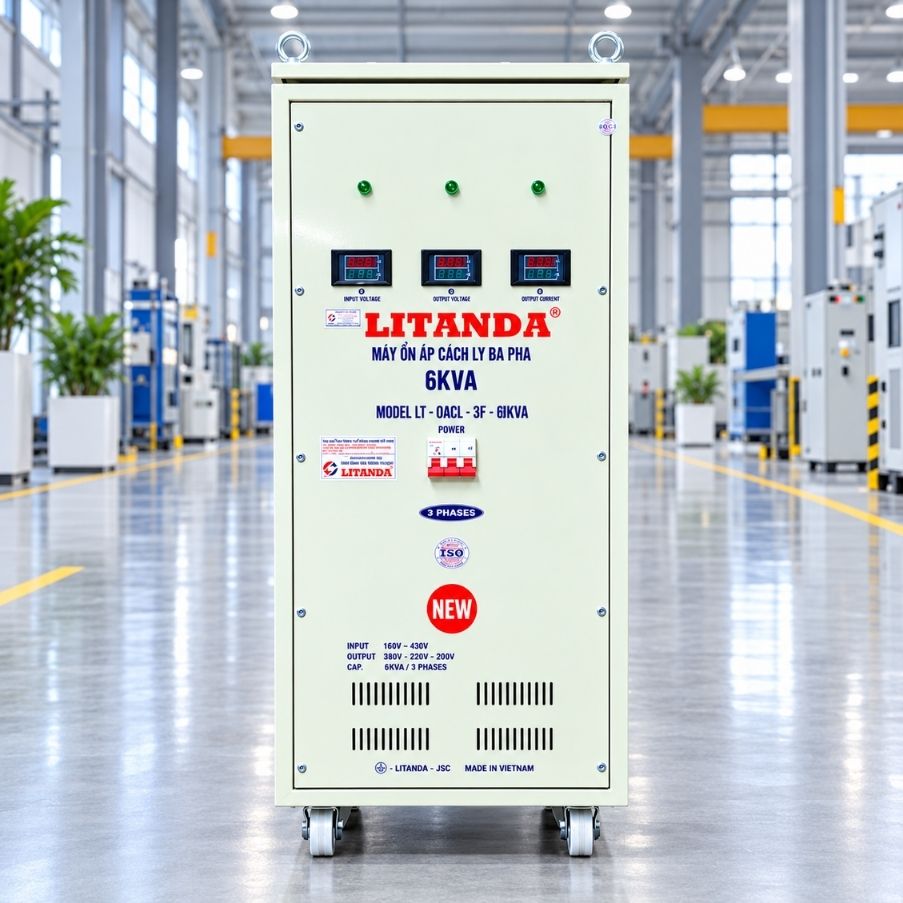

Ổn Áp Cách Ly 6KVA 3 Pha 160V-430V Ra 380V/220V

Ổn Áp Cách Ly 6KVA 3 Pha 160V-430V

Ổn áp cách ly 6KVA 3 pha 160V-430V là thiết bị tích hợp đồng thời hai chức năng: tự động ổn định điện áp và cách ly điện giữa nguồn đầu vào với phụ tải phía sau. Thiết bị phù hợp với những hệ thống điện 3 pha có điện áp dao động mạnh, đồng thời yêu cầu nguồn cấp ổn định hơn cho các thiết bị kỹ thuật.

Khi điện áp đầu vào thay đổi trong phạm vi 160V-430V, bộ điều khiển sẽ liên tục giám sát và tác động lên cơ cấu điều áp để tự động nâng hoặc hạ điện áp về mức phù hợp. Phần biến áp cách ly sử dụng cuộn sơ cấp và cuộn thứ cấp độc lập, truyền năng lượng bằng cảm ứng điện từ mà không có kết nối dẫn điện trực tiếp giữa hai phía.

Thiết bị phù hợp với các trường hợp:

• Nguồn điện 3 pha dao động mạnh: Điện áp thay đổi theo thời điểm, mức tải hoặc điều kiện vận hành của hệ thống.
• Khu vực điện yếu: Nguồn có thể sụt đáng kể khi nhiều thiết bị cùng hoạt động.
• Hệ thống yêu cầu cách ly nguồn: Phù hợp với tủ điều khiển, thiết bị đo kiểm, hệ thống thử nghiệm và máy móc kỹ thuật.
• Cần sử dụng cả 380V và 220V: Có thể cấp nguồn cho tải 3 pha và tải 1 pha nếu cuộn thứ cấp được thiết kế theo cấu hình phù hợp.
• Phụ tải nhạy với biến động điện áp: Hỗ trợ duy trì điều kiện nguồn ổn định hơn cho thiết bị điện tử và hệ thống điều khiển.

Nguyên Lý Hoạt Động Của Ổn Áp Cách Ly 6KVA 3 Pha

Ổn áp cách ly 6KVA hoạt động dựa trên sự phối hợp giữa hệ thống điều chỉnh điện áp tự động và phần biến áp cách ly sơ cấp-thứ cấp. Nhờ đó, thiết bị vừa xử lý sự biến động của nguồn điện, vừa tạo sự tách biệt về điện giữa phía lưới và phụ tải.

Quá trình vận hành cơ bản gồm:

• Giám sát điện áp đầu vào: Bộ điều khiển liên tục theo dõi trạng thái nguồn điện 3 pha.
• Xác định mức sai lệch: Hệ thống nhận biết điện áp đang cao hoặc thấp so với mức yêu cầu.
• Điều khiển cơ cấu ổn áp: Tín hiệu được truyền tới bộ phận điều chỉnh điện áp.
• Tự động nâng hoặc hạ áp: Máy thực hiện bù điện áp theo tình trạng nguồn thực tế.
• Truyền năng lượng qua phần cách ly: Cuộn sơ cấp tạo từ trường và cảm ứng điện áp sang cuộn thứ cấp.
• Cấp nguồn 380V/220V: Điện áp sau khi điều chỉnh và cách ly được đưa tới phụ tải theo đúng sơ đồ thiết kế.
• Giám sát liên tục: Quá trình điều chỉnh được duy trì khi nguồn điện tiếp tục thay đổi.

Nhờ cấu tạo cuộn sơ cấp và thứ cấp độc lập, phụ tải phía sau không có kết nối dẫn điện trực tiếp với nguồn đầu vào.

Điểm Nổi Bật Của Ổn Áp Cách Ly 3 Pha 6KVA Dải 160V

Ổn áp cách ly 6KVA dải 160V-430V phù hợp với những hệ thống có công suất vừa phải nhưng nguồn điện 3 pha biến động rộng và cần thêm chức năng cách ly nguồn.

Một số đặc điểm đáng chú ý gồm:

• Dải đầu vào rộng 160V-430V: Phù hợp với khu vực có nguồn điện 3 pha sụt sâu hoặc tăng cao trong quá trình sử dụng.
• Công suất 6KVA: Đáp ứng các cụm phụ tải có tổng công suất nằm trong khả năng thiết kế của máy.
• Đầu ra 380V/220V: Có thể phục vụ cả tải 3 pha và tải 1 pha nếu cấu hình thứ cấp phù hợp.
• Cách ly sơ cấp-thứ cấp: Tạo sự tách biệt về điện giữa nguồn lưới và phụ tải.
• Điều chỉnh điện áp tự động: Máy chủ động nâng hoặc hạ áp theo sự thay đổi của nguồn đầu vào.
• Phù hợp với tải kỹ thuật: Có thể sử dụng cho tủ điều khiển, thiết bị đo, bàn test và các máy móc có công suất phù hợp.
• Cấu hình linh hoạt: Dây trung tính, điện áp đầu ra và hệ thống bảo vệ có thể được thiết kế theo nhu cầu sử dụng thực tế.

Do dải đầu vào xuống tới 160V, khả năng mang tải của máy tại vùng điện áp thấp là thông số cần được quan tâm và xác nhận theo thiết kế thực tế.

Thông Số Kỹ Thuật Ổn Áp 3 Pha Cách Ly 6KVA 3 Pha

6KVA Là Công Suất Biểu Kiến, Không Phải 6kW

Công suất định mức của máy là 6KVA, tương đương 6.000VA. Đây là công suất biểu kiến, không nên mặc định bằng 6kW công suất tác dụng.

Quan hệ cơ bản:

P = S × cosφ

Ví dụ, với phụ tải có hệ số công suất cosφ = 0,8:

6KVA × 0,8 = 4,8kW

Vì vậy, khi lựa chọn ổn áp cách ly 6KVA cần xem xét thêm:

• Tổng tải hoạt động đồng thời.
• Hệ số công suất của phụ tải.
• Dòng điện vận hành thực tế.
• Tải 1 pha hay 3 pha.
• Dòng khởi động nếu có motor.
• Mức điện áp thấp nhất của nguồn.
• Thời gian vận hành liên tục.

Đặc biệt với motor, máy bơm hoặc quạt, không nên chỉ lấy công suất kW so trực tiếp với 6KVA mà cần tính thêm hệ số công suất và dòng khởi động.

Ứng Dụng Của Ổn Áp Cách Ly 6KVA 3 Pha

Ổn áp cách ly 6KVA phù hợp với nhiều hệ thống kỹ thuật có tổng công suất và dòng điện nằm trong khả năng của thiết bị.

Một số ứng dụng điển hình gồm:

• Tủ điều khiển công nghiệp: Cấp nguồn cho PLC, relay, bộ nguồn và các thiết bị điều khiển.
• Máy CNC: Có thể sử dụng cho cụm tải hoặc phần điều khiển có công suất phù hợp.
• Bàn test thiết bị: Phù hợp với khu vực kiểm tra, thử nghiệm và kiểm định.
• Thiết bị đo lường: Sử dụng trong các hệ thống yêu cầu nguồn cách ly.
• Thiết bị điện tử công nghiệp: Hỗ trợ duy trì nguồn điện phù hợp hơn khi điện áp đầu vào biến động.
• Phòng thí nghiệm: Cấp nguồn cho các thiết bị kỹ thuật có tải tương ứng.
• Tủ điện máy móc: Có thể sử dụng đồng thời nguồn 380V và 220V nếu cấu hình đầu ra cho phép.
• Hệ thống nghiên cứu và R&D: Phù hợp với bàn thử nghiệm và các cụm thiết bị nghiên cứu.

Trước khi lựa chọn, nên khảo sát điện áp nguồn thực tế, dòng từng pha, đặc tính phụ tải và dòng khởi động của các thiết bị công suất lớn.

Hướng Dẫn Lắp Đặt Ổn Áp Cách Ly 6KVA

Ổn áp cách ly 6KVA nên được bố trí tại khu vực khô ráo, thông thoáng, hạn chế bụi, tránh nguồn nhiệt và thuận tiện cho việc vận hành, kiểm tra cũng như bảo dưỡng.

Khi lắp đặt cần lưu ý:

• Nguồn đầu vào: Xác nhận đúng nguồn điện 3 pha và điện áp nằm trong phạm vi 160V-430V.

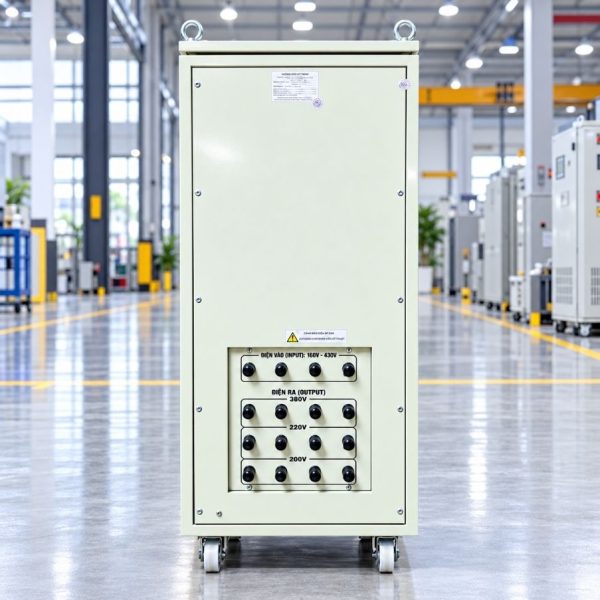

• Điện áp đầu ra: Kiểm tra chính xác 380V pha-pha và 220V pha-N nếu máy có dây trung tính.
• Thứ tự pha: Cần xác nhận trước khi cấp điện cho motor hoặc thiết bị yêu cầu đúng chiều quay.
• Cáp điện: Lựa chọn theo dòng tải thực tế, chiều dài tuyến và phương pháp đi dây.
• MCCB: Chọn phù hợp với dòng vận hành và đặc tính của phụ tải.
• Tiếp địa: Vỏ máy cần được nối PE đúng kỹ thuật.
• Đầu cos và terminal: Phải được ép chắc, siết phù hợp và bảo đảm tiếp xúc tốt để hạn chế phát nhiệt.
• Tải 220V: Nên phân bố hợp lý giữa các pha, tránh dồn tải vào một nhánh.
• Thông gió: Không che kín các vị trí tản nhiệt hoặc đặt máy trong không gian quá kín.

Sau khi hoàn tất đấu nối, nên cho máy vận hành không tải trước, kiểm tra điện áp đầu vào và đầu ra, sau đó mới đưa phụ tải vào từng bước. Việc đấu nối và kiểm tra hệ thống 3 pha nên được thực hiện bởi người có chuyên môn điện phù hợp.
