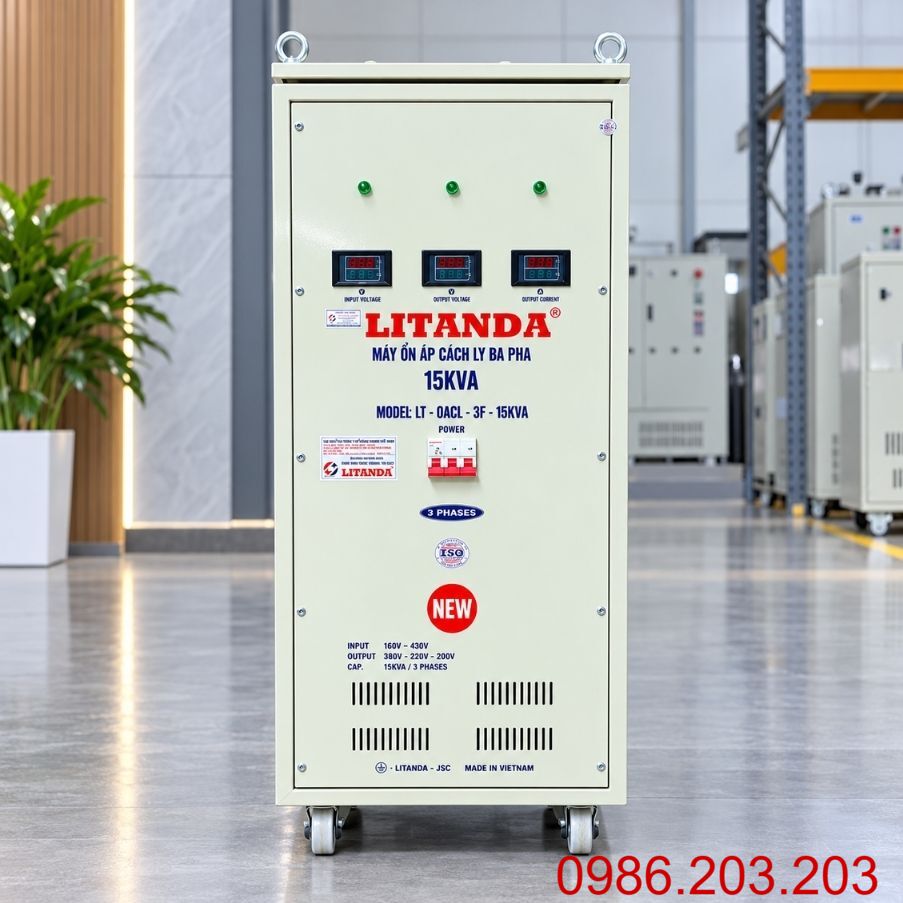

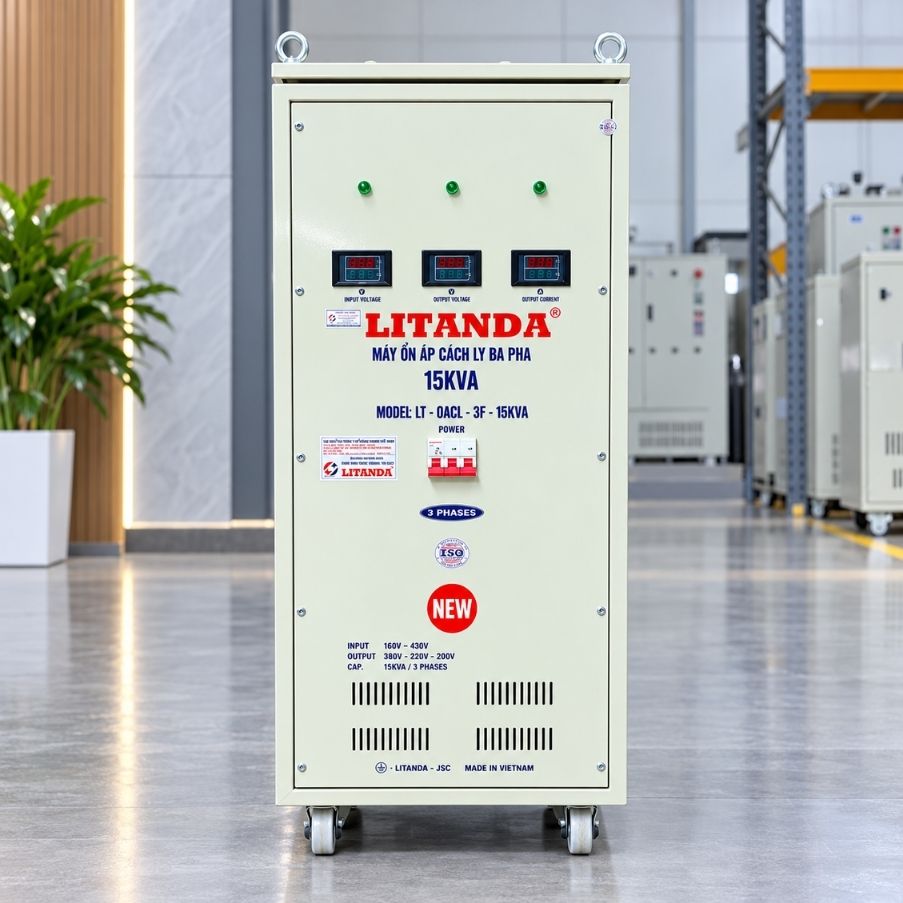

Ổn Áp Cách Ly 15KVA 3 Pha 160V-430V
Ổn áp cách ly 15KVA 3 pha là thiết bị vừa thực hiện nâng hoặc hạ điện áp tự động, vừa sử dụng biến áp có cuộn sơ cấp và cuộn thứ cấp độc lập về điện.
Khi điện áp nguồn thay đổi trong phạm vi 160V-430V, bộ điều khiển liên tục giám sát và tác động lên cơ cấu điều áp để đưa điện áp đầu ra về mức phù hợp. Sau đó, năng lượng được truyền từ phía sơ cấp sang phía thứ cấp bằng cảm ứng điện từ, không có kết nối dẫn điện trực tiếp giữa hai cuộn dây.
Thiết bị phù hợp với nhiều điều kiện sử dụng:
- Nguồn điện 3 pha dao động mạnh: Phù hợp với khu vực có điện áp thay đổi đáng kể theo thời điểm, phụ tải hoặc tình trạng lưới điện.
- Khu vực điện yếu: Có thể sử dụng tại nơi nguồn 3 pha thường xuyên sụt áp khi nhiều thiết bị cùng hoạt động.
- Hệ thống cần cách ly nguồn: Thích hợp cho tủ điều khiển, thiết bị đo lường, máy móc kỹ thuật và hệ thống thử nghiệm.
- Cần sử dụng đồng thời 380V và 220V: Có thể cấp điện cho tải 3 pha và tải 1 pha nếu cuộn thứ cấp được thiết kế theo cấu hình phù hợp.
- Phụ tải nhạy với biến động điện áp: Hỗ trợ duy trì nguồn cấp ổn định hơn cho thiết bị điện tử, hệ thống điều khiển và các phụ tải kỹ thuật.
Nguyên Lý Hoạt Động Của Ổn Áp Cách Ly 15KVA 3 Pha
Ổn áp cách ly 15KVA hoạt động dựa trên sự phối hợp giữa hệ thống điều chỉnh điện áp tự động và biến áp cách ly sơ cấp-thứ cấp. Nhờ đó, thiết bị vừa xử lý tình trạng điện áp nguồn tăng giảm, vừa tạo sự tách biệt về điện giữa phía lưới và phụ tải.
Quá trình vận hành cơ bản gồm:
- Giám sát điện áp đầu vào: Bộ điều khiển liên tục theo dõi trạng thái nguồn điện 3 pha trong suốt quá trình hoạt động.
- Phát hiện sai lệch điện áp: Khi điện áp tăng cao hoặc giảm thấp so với mức yêu cầu, hệ thống xác định mức cần hiệu chỉnh.
- Điều khiển cơ cấu ổn áp: Tín hiệu từ bộ điều khiển được truyền đến bộ phận điều áp để thực hiện hiệu chỉnh.
- Tự động nâng hoặc hạ áp: Khi nguồn thấp, máy thực hiện nâng áp; khi nguồn cao, thiết bị chuyển sang hạ áp.
- Truyền năng lượng qua biến áp cách ly: Cuộn sơ cấp tạo từ trường và cảm ứng điện áp sang cuộn thứ cấp mà không nối dẫn điện trực tiếp.
- Cấp nguồn 380V/220V: Điện áp sau quá trình điều chỉnh và cách ly được đưa tới phụ tải theo đúng sơ đồ thiết kế.
- Giám sát liên tục: Hệ thống tiếp tục theo dõi và điều chỉnh khi điện áp đầu vào thay đổi trong quá trình vận hành.
Nhờ cấu tạo hai cuộn dây độc lập, phụ tải phía sau được cách ly về điện với nguồn đầu vào, đồng thời vẫn nhận được mức điện áp phù hợp theo cấu hình của máy.
Điểm Nổi Bật Của Ổn Áp Cách Ly 15KVA Dải 160V-430V
Ổn áp cách ly 15KVA dải 160V-430V nổi bật ở khả năng làm việc với nguồn điện 3 pha có phạm vi biến động rất rộng, đồng thời đáp ứng yêu cầu cách ly điện cho các phụ tải kỹ thuật.
Một số đặc điểm đáng chú ý gồm:
- Dải điện áp đầu vào 160V-430V: Phù hợp với những khu vực có nguồn điện 3 pha sụt sâu hoặc tăng cao trong quá trình sử dụng.
- Công suất 15KVA: Đáp ứng các cụm phụ tải có tổng công suất nằm trong khả năng thiết kế của thiết bị.
- Đầu ra 380V/220V: Có thể phục vụ cả tải 3 pha và tải 1 pha khi sơ đồ cuộn thứ cấp được thiết kế tương ứng.
- Cách ly sơ cấp-thứ cấp: Tạo sự tách biệt về điện giữa nguồn lưới và thiết bị phía sau.
- Điều chỉnh điện áp tự động: Máy chủ động nâng hoặc hạ áp theo sự thay đổi của nguồn đầu vào.
- Phù hợp với nhiều tải kỹ thuật: Có thể sử dụng cho máy CNC, tủ điều khiển, thiết bị đo lường, hệ thống thử nghiệm và các cụm máy công nghiệp.
- Cấu hình linh hoạt: Điện áp đầu ra, dây trung tính và hệ thống bảo vệ có thể được thiết kế theo yêu cầu sử dụng thực tế.
Do dải đầu vào xuống tới 160V, cần đặc biệt quan tâm đến khả năng mang tải của máy khi điện áp nguồn xuống thấp. Đây là thông số nên được xác nhận theo thiết kế thực tế thay vì chỉ dựa vào công suất danh định 15KVA.
Thông Số Kỹ Thuật Ổn Áp 3 Pha Cách Ly 15KVA 3 Pha
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Ổn áp cách ly 3 pha |
| Công suất | 15KVA |
| Công suất biểu kiến | 15.000VA |
| Số pha | 3 pha |
| Điện áp đầu vào | 160V-430V |
| Điện áp đầu ra | 380V/220V |
| Chức năng | Ổn áp kết hợp cách ly |
| Cấu tạo cuộn dây | Sơ cấp và thứ cấp độc lập |
| Tần số | 49Hz-62Hz |
15KVA Là Công Suất Biểu Kiến, Không Phải 15kW
Công suất định mức của thiết bị là:
15KVA = 15.000VA
Trong đó:
- kVA là công suất biểu kiến.
- kW là công suất tác dụng.
Hai đại lượng này không thể mặc định bằng nhau.
Quan hệ cơ bản:
P = S × cosφ
Trong đó, P là công suất tác dụng tính bằng kW, S là công suất biểu kiến tính bằng kVA và cosφ là hệ số công suất của phụ tải.
Vì vậy, khi lựa chọn ổn áp cách ly 15KVA cần đánh giá đồng thời nhiều yếu tố:
- Tổng công suất tải hoạt động cùng lúc: Xác định đúng nhóm thiết bị có khả năng vận hành đồng thời thay vì cộng toàn bộ công suất lắp đặt.
- Hệ số công suất của tải: Đặc biệt quan trọng đối với motor, máy móc và các thiết bị có tính cảm.
- Dòng điện vận hành thực tế: Cần kiểm tra dòng trên từng pha để đánh giá chính xác mức tải của máy.
- Loại phụ tải: Xác định tải 1 pha, 3 pha hoặc sử dụng kết hợp cả hai loại.
- Đặc tính motor: Với động cơ điện cần quan tâm cả công suất, dòng định mức và phương pháp khởi động.
- Dòng khởi động: Motor, bơm, quạt và máy nén khí có thể tạo dòng tăng cao trong thời gian khởi động.
- Thời gian vận hành: Tải hoạt động liên tục trong nhiều giờ cần được tính toán khác với tải chỉ làm việc ngắn hạn.
- Điện áp đầu vào thấp nhất: Khi nguồn điện sụt sâu, dòng điện phía đầu vào có xu hướng tăng và khả năng mang tải thực tế của ổn áp cần được xem xét kỹ hơn.
Ổn Áp Cách Ly Khác Gì Ổn Áp Thông Thường?
Ổn áp thông thường chủ yếu thực hiện nhiệm vụ điều chỉnh và ổn định điện áp, tức tự động nâng hoặc hạ áp khi nguồn đầu vào thay đổi.
Trong khi đó, ổn áp cách ly được bổ sung thêm phần biến áp có cuộn sơ cấp và cuộn thứ cấp riêng biệt, giúp tạo sự tách biệt về điện giữa nguồn lưới và phụ tải.
Có thể phân biệt ngắn gọn:
Ổn áp thông thường = Ổn định điện áp.
Biến áp cách ly = Cách ly nguồn + biến đổi điện áp theo tỷ số cuộn dây.
Ổn áp cách ly = Ổn định điện áp + cách ly nguồn.
Nhờ kết hợp hai chức năng trong cùng một thiết bị, ổn áp cách ly phù hợp với những hệ thống vừa có nguồn điện biến động, vừa yêu cầu tách biệt điện giữa phía cấp nguồn và thiết bị sử dụng.
Ứng Dụng Của Ổn Áp Cách Ly 3 Pha 15KVA
Ổn áp cách ly 15KVA phù hợp với các hệ thống công nghiệp và kỹ thuật cần nguồn điện ổn định hơn, đồng thời có yêu cầu cách ly giữa nguồn lưới và phụ tải.
Một số ứng dụng điển hình gồm:
- Tủ điều khiển công nghiệp: Cấp nguồn cho PLC, relay, bộ nguồn và các thiết bị điều khiển.
- Máy CNC: Có thể sử dụng cho cụm máy có công suất và dòng khởi động phù hợp với khả năng của thiết bị.
- Máy đo và thiết bị kiểm tra: Phù hợp với bàn test, phòng kiểm định và hệ thống kỹ thuật chuyên dụng.
- Thiết bị điện tử công nghiệp: Hỗ trợ hạn chế ảnh hưởng của tình trạng điện áp nguồn tăng giảm.
- Phòng thí nghiệm: Cấp nguồn cách ly cho các thiết bị có yêu cầu kỹ thuật phù hợp.
- Dây chuyền sản xuất: Sử dụng cho cụm phụ tải có tổng công suất nằm trong giới hạn 15KVA.
- Tủ điện máy móc: Có thể cấp cả nguồn 380V và 220V nếu cấu hình đầu ra được thiết kế tương ứng.
- Hệ thống nghiên cứu và R&D: Phù hợp với bàn thử nghiệm, thiết bị nghiên cứu và hệ thống phát triển sản phẩm.
Trước khi lựa chọn, nên khảo sát tổng tải thực tế, dòng điện từng pha, dòng khởi động của phụ tải và mức điện áp thấp nhất tại nơi sử dụng để xác định cấu hình phù hợp.
Hướng Dẫn Lắp Đặt Ổn Áp Cách Ly 15KVA

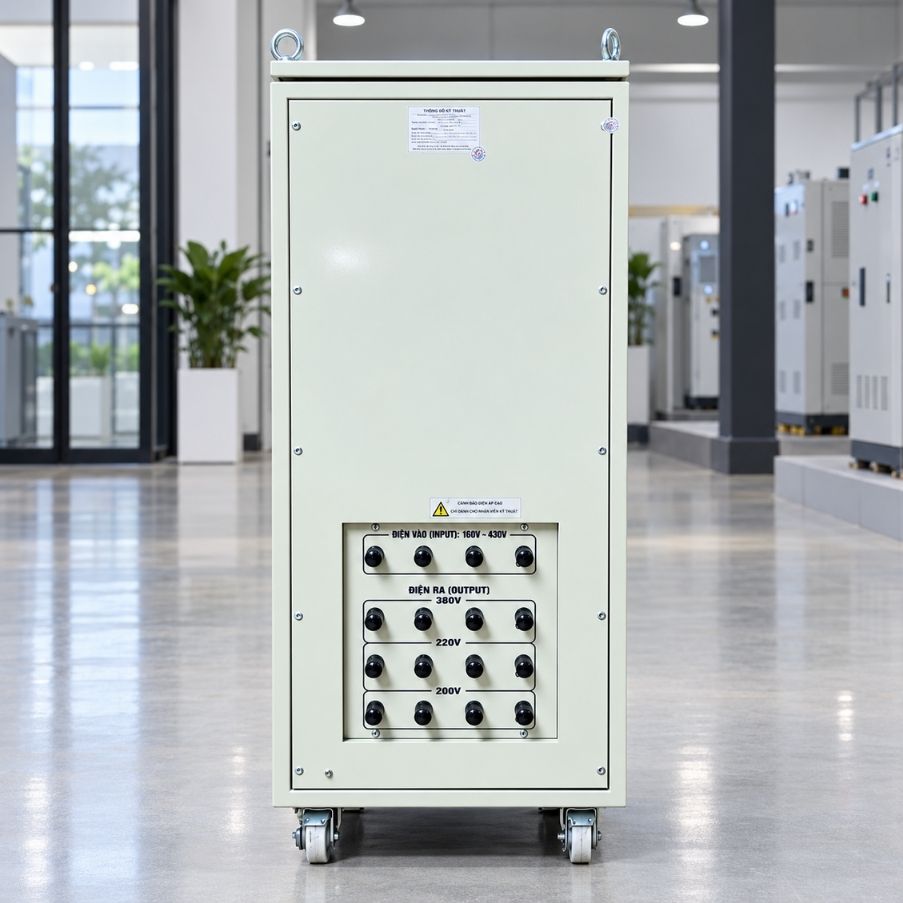

Ổn áp cách ly 15KVA nên được bố trí tại khu vực khô ráo, thông thoáng, hạn chế bụi và thuận tiện cho việc kiểm tra, vận hành cũng như bảo dưỡng. Trước khi đấu điện cần xác định chính xác nguồn đầu vào, đầu ra, thứ tự pha, dây trung tính và hệ thống tiếp địa.
Các hạng mục cần chú ý:
- Nguồn đầu vào: Xác nhận đúng nguồn điện 3 pha và điện áp nằm trong phạm vi 160V-430V theo thiết kế.
- Đầu ra: Xác định chính xác 380V pha-pha và 220V pha-N nếu máy có đưa trung tính ra ngoài.
- Thứ tự pha: Kiểm tra kỹ trước khi cấp nguồn cho motor, bơm, quạt hoặc thiết bị yêu cầu đúng chiều quay.
- Cáp điện: Lựa chọn theo dòng tải thực tế, chiều dài tuyến, phương pháp đi dây và điều kiện môi trường.
- MCCB: Chọn phù hợp với dòng vận hành, đặc tính tải và yêu cầu bảo vệ của hệ thống.
- Tiếp địa: Vỏ máy cần được nối PE đúng kỹ thuật để bảo đảm yêu cầu an toàn điện.
- Đầu cos và terminal: Cần được ép đúng kỹ thuật, siết chắc và bảo đảm bề mặt tiếp xúc tốt để hạn chế phát nhiệt.
- Tải 220V: Nên phân bố hợp lý giữa các pha để hạn chế tình trạng lệch tải.
- Thông gió: Không che kín các vị trí thoát nhiệt và tránh đặt máy sát nguồn nhiệt hoặc trong không gian quá kín.
Sau khi hoàn tất đấu nối, nên vận hành máy không tải trước, kiểm tra điện áp đầu vào và đầu ra rồi mới đưa phụ tải vào từng bước.
