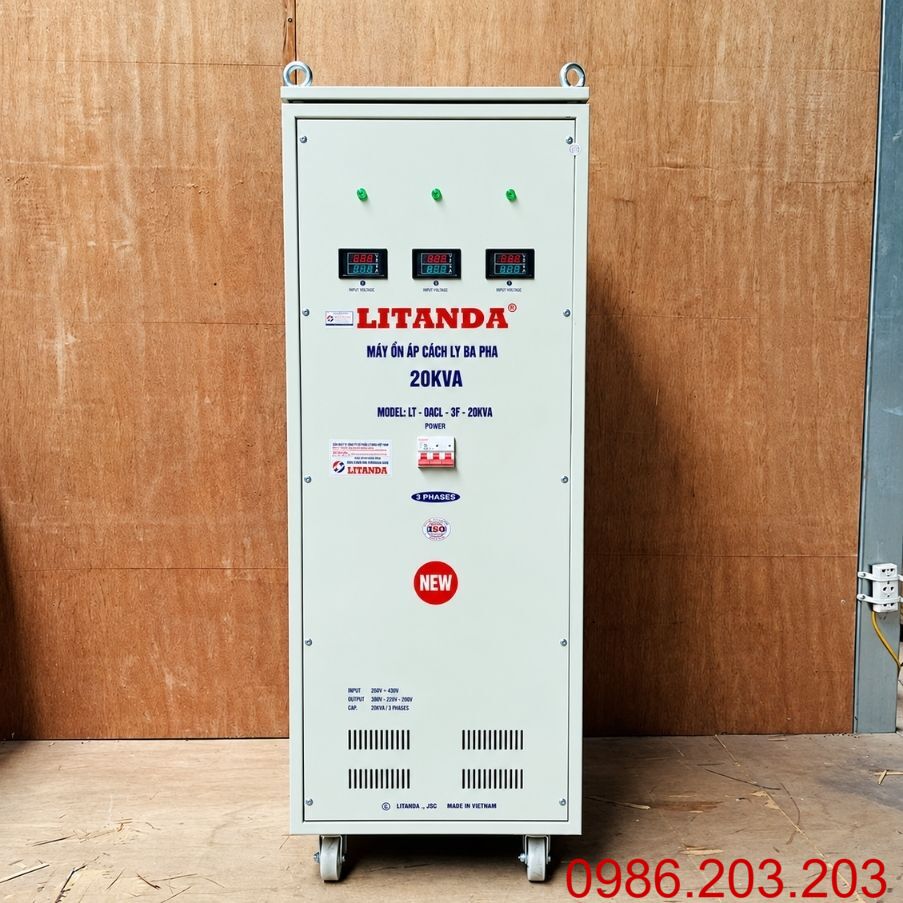

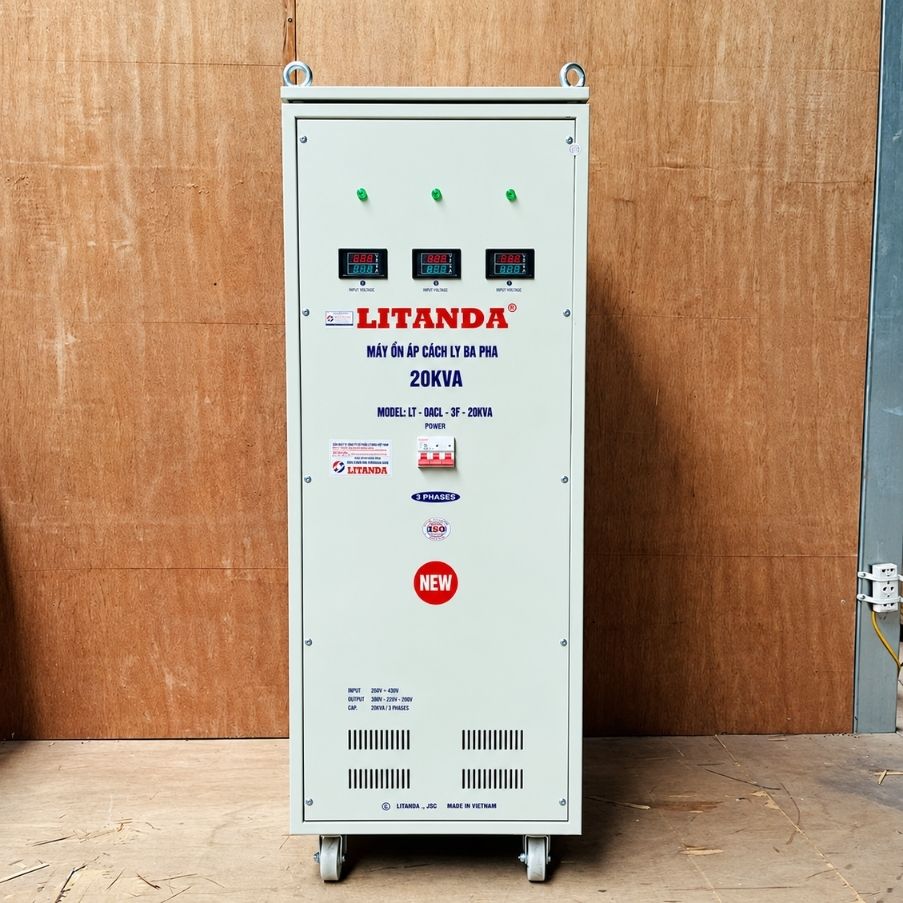

Ổn Áp Cách Ly 20KVA 3 Pha 260V-430V Ra 380V/220V

20KVA Là Công Suất Biểu Kiến, Không Phải 20kW

Công suất định mức của thiết bị là:

20KVA = 20.000VA

Trong đó, kVA là công suất biểu kiến, còn kW là công suất tác dụng. Hai đại lượng này không thể mặc định bằng nhau.

Quan hệ cơ bản:

P = S × cosφ

Do đó, khi lựa chọn ổn áp cách ly 20KVA cần xem xét:

• Tổng tải hoạt động đồng thời.
• Hệ số công suất của phụ tải.
• Dòng điện thực tế.
• Tải 1 pha hay 3 pha.
• Có motor hay không.
• Dòng khởi động của motor.
• Thời gian vận hành liên tục.
• Mức điện áp đầu vào thấp nhất.

Đặc biệt với motor, máy bơm, quạt hoặc máy nén khí, không nên chỉ nhìn số kW của tải rồi so trực tiếp với 20KVA.

Dòng Điện Đầu Ra Của Máy 20KVA Ở 380V

Với tải 3 pha cân bằng, dòng điện lý thuyết được tính theo công thức:

I = S / (√3 × U)

Trong đó:

S = 20.000VA
U = 380V

Suy ra:

I ≈ 30,4A

Như vậy, khi sử dụng đủ công suất 20KVA tại đầu ra 380V, dòng điện lý thuyết khoảng 30,4A trên mỗi pha trong điều kiện tải cân bằng.

Thông số này là cơ sở tham khảo khi lựa chọn:

• Cáp điện.
• MCCB.
• Đầu cos.
• Terminal.
• Thiết bị đóng cắt.
• Tủ phân phối phía sau.

Tuy nhiên, tiết diện dây và thiết bị bảo vệ thực tế còn phụ thuộc chiều dài tuyến, phương pháp lắp đặt, nhiệt độ môi trường và đặc tính của phụ tải.

Ứng Dụng Của Ổn Áp Cách Ly 20KVA 3 Pha

Ổn áp cách ly 20KVA phù hợp với nhiều hệ thống kỹ thuật và công nghiệp có tổng tải nằm trong khả năng của thiết bị.

Một số ứng dụng điển hình gồm:

• Máy CNC: Cấp nguồn cho cụm máy hoặc phần điều khiển có tải phù hợp.
• Tủ điều khiển công nghiệp: Sử dụng cho PLC, relay, bộ nguồn và thiết bị điều khiển.
• Thiết bị đo kiểm: Phù hợp với bàn test, khu thử nghiệm và hệ thống kiểm định.
• Thiết bị điện tử công nghiệp: Hỗ trợ duy trì nguồn điện phù hợp hơn khi điện áp biến động.
• Phòng thí nghiệm: Cấp nguồn cách ly cho các thiết bị kỹ thuật.
• Tủ điện máy móc: Có thể sử dụng đồng thời nguồn 380V và 220V theo cấu hình.
• Hệ thống R&D: Phù hợp với bàn thử nghiệm và thiết bị nghiên cứu.
• Dây chuyền sản xuất: Cấp nguồn cho nhóm phụ tải có tổng công suất phù hợp với 20KVA.

Trước khi lựa chọn, cần khảo sát điện áp nguồn, dòng từng pha, tổng tải chạy đồng thời và dòng khởi động của các thiết bị lớn.

Hướng Dẫn Lắp Đặt Ổn Áp Cách Ly 20KVA

Ổn áp cách ly 20KVA nên được đặt tại khu vực khô ráo, thông thoáng, hạn chế bụi, tránh nguồn nhiệt và thuận tiện kiểm tra, bảo dưỡng.

Khi lắp đặt cần chú ý:

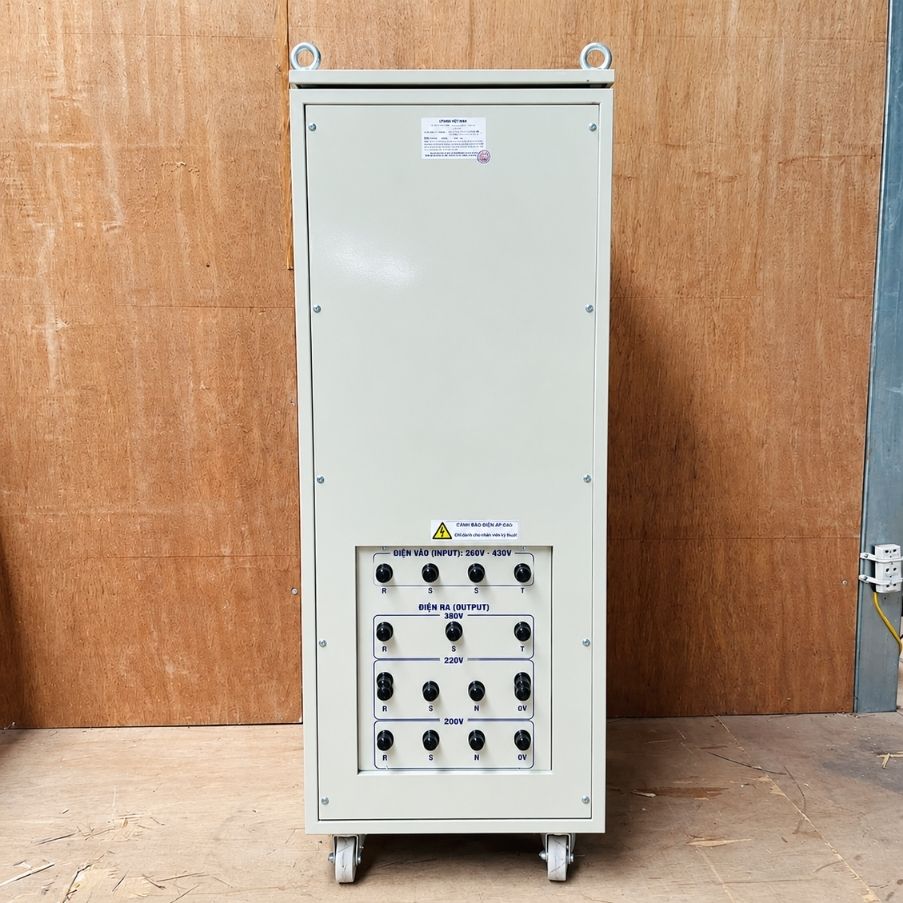

• Nguồn đầu vào: Xác nhận đúng nguồn điện 3 pha nằm trong phạm vi 260V-430V.
• Điện áp đầu ra: Xác định rõ 380V pha-pha và 220V pha-N nếu có trung tính.
• Thứ tự pha: Cần kiểm tra trước khi cấp nguồn cho motor hoặc thiết bị yêu cầu đúng chiều quay.
• Cáp điện: Chọn theo dòng tải, chiều dài tuyến và phương pháp đi dây.
• MCCB: Lựa chọn phù hợp với dòng làm việc và đặc tính phụ tải.
• Tiếp địa: Vỏ máy cần được nối PE đúng kỹ thuật.
• Đầu cos, terminal: Phải được ép chắc, siết phù hợp và bảo đảm tiếp xúc tốt.
• Tải 220V: Nên phân bố hợp lý giữa các pha.
• Thông gió: Không che kín khe tản nhiệt hoặc đặt máy trong không gian quá kín.

Việc đấu nối hệ thống điện 3 pha nên được thực hiện bởi người có chuyên môn phù hợp.
