Ổn áp cho camera server mini: Nên dùng ổn áp thường hay ổn áp cách ly?

Thiết bị mạng và lưu trữ nhạy nguồn ở mức nào?

Hệ thống công nghệ thông tin và giám sát hiện đại bao gồm nhiều thành phần hoạt động liên tục 24/7 với những tử huyệt riêng trước biến động điện năng:

• Độ nhạy cảm của ổ cứng NAS và Mini Server: Ổ cứng cơ học (HDD) lưu trữ dữ liệu camera và tập tin doanh nghiệp vận hành trục quay với tốc độ cực cao (từ 5400 đến 7200 vòng/phút) cùng đầu đọc lướt qua các phiến đĩa ở khoảng cách tính bằng nano-mét. Khi điện lưới sụt áp đột ngột, mạch điều khiển motor không duy trì đủ dòng điện để hãm và thu hồi đầu đọc an toàn, dẫn đến hiện tượng trượt đầu đọc (head crash), làm xước bề mặt đĩa, phá hủy sector và gây mất mát dữ liệu vĩnh viễn. Các ổ cứng thể rắn (SSD) cũng dễ bị lỗi phân vùng bảng định vị (FTL) khi sụt nguồn bất ngờ.

• Nguy cơ đối với Switch PoE, Modem và Camera: Các cổng mạng cấp nguồn qua cáp (PoE Switch) truyền tải đồng thời dữ liệu và điện năng cho hàng loạt mắt camera ngoài trời. Điện áp chập chờn không chỉ làm treo bo mạch vi xử lý (yêu cầu khởi động lại thủ công) mà còn làm suy giảm tuổi thọ của tụ lọc nguồn và IC chuyển đổi điện áp bên trong adapter.

Ổn áp thường giải quyết được vấn đề gì?

Ổn áp tự động 1 pha truyền thống (sử dụng động cơ mô-tơ chổi than quét trên biến áp xuyến hoặc mạch rơ-le điện tử) đảm nhiệm các nhiệm vụ kỹ thuật cơ bản nhưng mang tính nền tảng:

• Bù điện áp yếu và hạ điện áp cao: Chức năng cốt lõi là tự động dịch chuyển chổi than để kéo dải điện áp đầu vào chập chờn (khi sụt sâu xuống dưới 150V hoặc dâng cao vượt 240V) trở về mức điện áp chuẩn ổn định 220V, đảm bảo phần cứng không bị sốc nhiệt hay quá áp.

• Bảo vệ phần cứng sơ cấp: Ngăn chặn tình trạng quá áp đột ngột làm cháy nổ bộ nguồn adapter của modem quang, switch mạng hay hộp nguồn tổng của camera, bảo vệ lớp vỏ phần cứng bên ngoài khỏi các tai nạn điện lưới dân dụng.

Ổn áp cách ly bổ sung lợi ích gì?

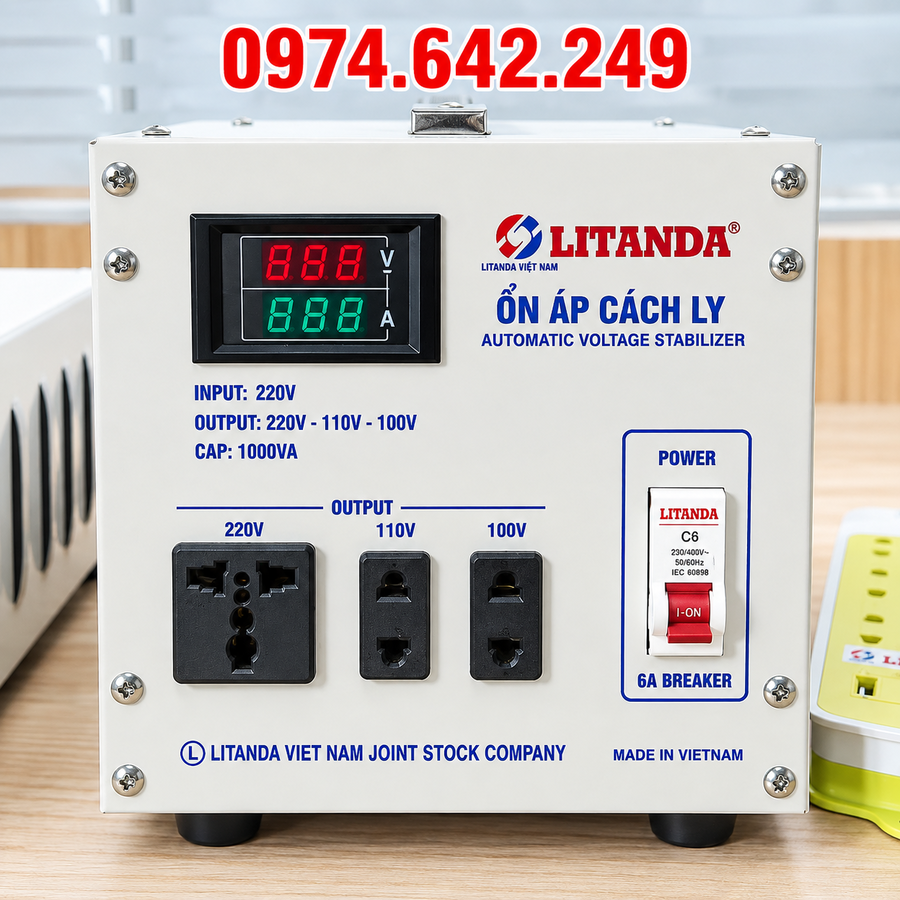

Ổn áp cách ly là dòng thiết bị cao cấp kết hợp giữa biến áp cách ly (có cuộn sơ cấp và cuộn thứ cấp ly lập hoàn toàn về mặt điện học theo nguyên lý cảm ứng điện từ) và mạch ổn áp tự động, mang lại những giá trị vượt trội cho thiết bị công nghệ:

• Triệt tiêu nhiễu cao tần và sóng hài đường truyền: Trong môi trường đô thị hoặc khu vực gần xưởng cơ khí, lưới điện công nghiệp thường bị lồng ghép các dạng nhiễu sóng hài và xung cao tần do máy hàn, mô-tơ bơm nước phóng ngược lên. Ổn áp cách ly đóng vai trò như một bức tường chắn vật lý, chặn đứng hoàn toàn các dạng nhiễu này, giúp tín hiệu hình ảnh camera không bị sọc ngang, đường truyền mạng của NAS không bị nghẽn gói tin (packet loss).

• An toàn điện tuyệt đối và chống giật: Nhờ cuộn thứ cấp cách ly hoàn toàn với đường dây điện lưới quốc gia, mọi sự cố chạm chập hay rò điện ở đầu ra sẽ không gây nguy hiểm chết người, người dùng trực tiếp chạm vào thiết bị mạng cũng không bị giật điện.

• Triệt tiêu dòng rò và hiện tượng mát vỏ: Khắc phục triệt để hiện tượng dòng điện rò rỉ qua lớp vỏ kim loại của thiết bị mạng, bảo vệ tuyệt đối an toàn cho các bo mạch vi xử lý nhạy cảm khỏi nguy cơ sốc tĩnh điện (ESD) hay lệch pha mát.

Khi nào vẫn cần UPS?

Cần phân định rạch ròi chức năng giữa thiết bị ổn áp và bộ lưu điện dự phòng (UPS) trong sơ đồ đấu nối:

• Giới hạn kỹ thuật của ổn áp: Cả ổn áp thường lẫn ổn áp cách ly chỉ có nhiệm vụ ổn định biên độ điện áp, hoàn toàn không có khả năng duy trì nguồn điện khi lưới điện mất hẳn.

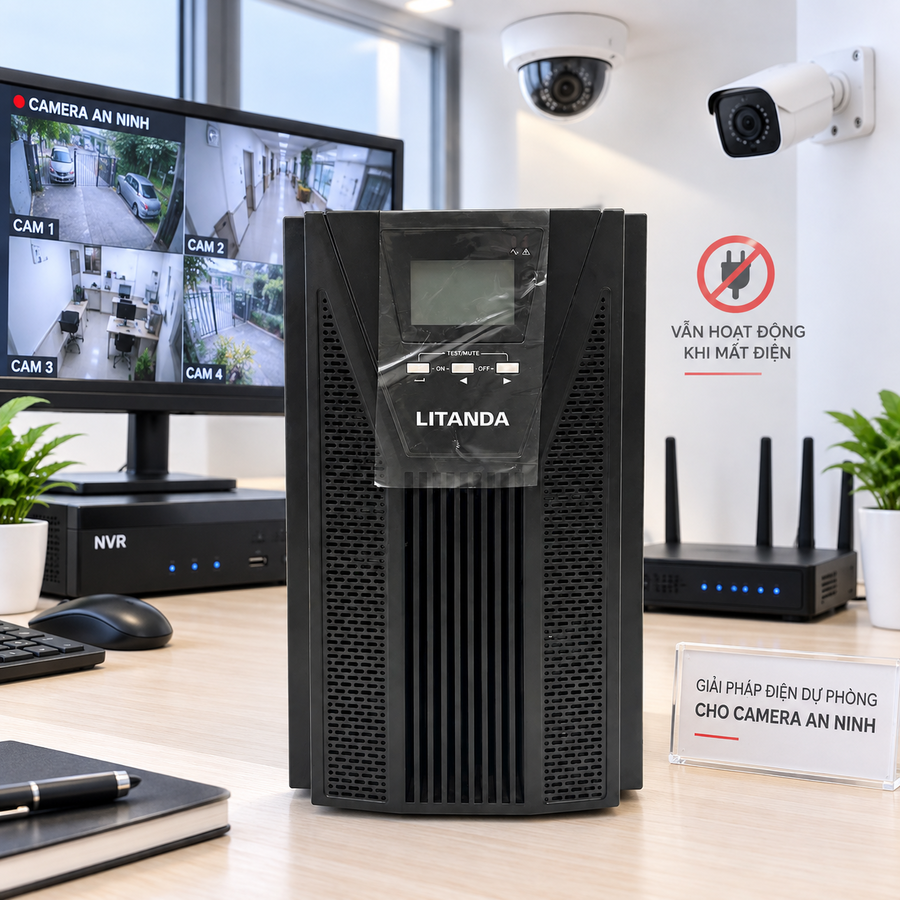

• Vai trò không thể thay thế của UPS: UPS sử dụng bình ắc-quy bên trong để cấp điện liên tục trong khoảng thời gian ngắn (từ 10 đến 30 phút) khi xảy ra sự cố mất điện. Đối với camera server mini và NAS, UPS đóng vai trò bắt buộc để hệ thống có đủ thời gian ghi dữ liệu dở dang vào ổ cứng và thực hiện tiến trình tắt nguồn an toàn (Safe Shutdown), ngăn chặn hoàn toàn thảm họa hỏng cơ sở dữ liệu.

• Sơ đồ phối hợp chuẩn kỹ thuật: Hệ thống công nghệ thông tin chuyên nghiệp luôn được thiết lập theo chuỗi khép kín: Điện lưới $\rightarrow$ Ổn áp (Thường hoặc Cách ly) $\rightarrow$ UPS $\rightarrow$ Tải tiêu thụ (Camera / NAS / Switch).

Cách tính công suất cho camera, NAS, switch và modem

Mặc dù các thiết bị công nghệ thông tin có mức tiêu thụ điện năng thực tế tính bằng Watt khá nhỏ, việc tính toán dung tích ổn áp (kVA) vẫn cần tuân thủ các nguyên tắc kỹ thuật điện tử:

Thống kê công suất tác dụng thực tế (Watt):

• 1 thiết bị NAS chuyên dụng (2 đến 4 khay ổ cứng): khoảng từ 30W đến 60W.
• 1 Mini Server / NVR ghi hình camera trung tâm: khoảng từ 50W đến 100W.
• Hệ thống Switch PoE 8-24 cổng và Modem quang: khoảng từ 30W đến 60W.
• Tổng công suất thực tế của toàn bộ cụm thiết bị chỉ dao động từ 110W đến 220W.

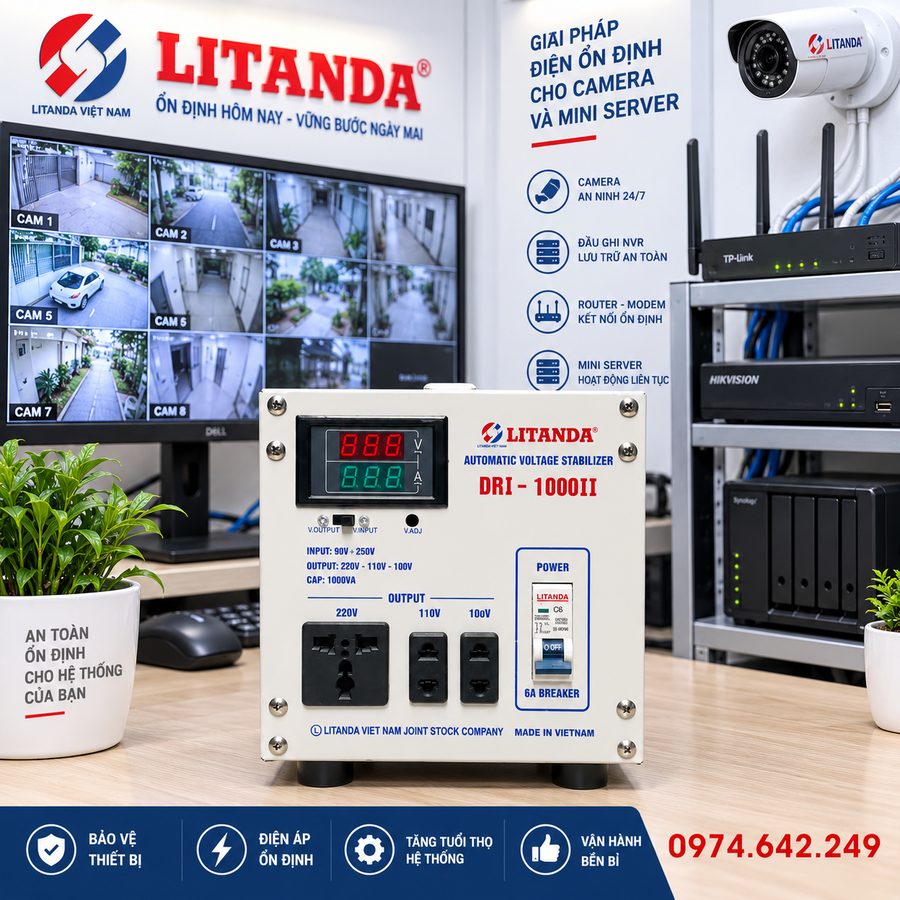

Nguyên tắc chọn dung tích ổn áp: Do nguồn điện tử (switching power supply) có dòng khởi động ngắn và nhạy cảm với biên độ dao động, việc lựa chọn các model ổn áp dung tích nhỏ (như dòng ổn áp LiOA 0.5kVA hoặc 1kVA) là hoàn hảo. Dung tích này vừa đảm bảo độ nhạy điều chỉnh điện áp cực nhanh, vừa cung cấp biên độ dự phòng an toàn tuyệt đối trước các thay đổi tải đột ngột.

Kịch bản cửa hàng nhỏ và văn phòng

Tùy thuộc vào quy mô tài sản dữ liệu và điều kiện ngân sách thực tế, cấu hình thiết bị được phân bổ theo các mô hình tối ưu sau:

Kịch bản cửa hàng nhỏ, quán cà phê (1 đầu ghi camera, 1 modem quang, 1 switch mạng):

• Giải pháp: Sử dụng ổn áp LiOA 1kVA dòng dải rộng (90V hoặc 150V tùy chất lượng điện khu vực). Giải pháp này tối ưu chi phí đầu tư, đủ sức bảo vệ các thiết bị mạng cơ bản khỏi sụt áp cục bộ mà không lãng phí tài nguyên.

Kịch bản văn phòng công ty, phòng server mini (Nhiều ổ cứng NAS chạy RAID lưu trữ dữ liệu doanh nghiệp, hệ thống camera giám sát toàn diện, switch quản lý mạng thông minh):

• Giải pháp: Ưu tiên tuyệt đối đầu tư ổn áp cách ly LiOA kết hợp cùng UPS dòng online/line-interactive. Giải pháp này giúp loại bỏ hoàn toàn nhiễu điện từ ảnh hưởng đến tín hiệu dữ liệu quan trọng, đảm bảo an toàn tuyệt đối cho hệ thống lưu trữ mạng hoạt động bền bỉ liên tục 24/7.

Kết luận chọn ổn áp thường hay cách ly

Việc quyết định sử dụng ổn áp thường hay ổn áp cách ly cho camera server mini phụ thuộc trực tiếp vào mức độ quan trọng của dữ liệu và điều kiện môi trường điện thực tế. Nếu hệ thống chỉ cần chống sụt áp thông bản để bảo vệ phần cứng cơ bản khỏi cháy nổ, ổn áp thông thường là lựa chọn tiết kiệm và hiệu quả. Ngược lại, đối với các hệ thống NAS lưu trữ dữ liệu doanh nghiệp cần độ sạch nguồn điện tuyệt đối, chống nhiễu cao tần và đòi hỏi an toàn điện tối đa cho các bo mạch nhạy cảm, việc đầu tư dòng ổn áp cách ly chuyên dụng là bước đi chiến lược mang lại sự bền vững lâu dài cho toàn bộ hạ tầng công nghệ thông tin.
