Ổn áp công nghiệp 3 pha và máy biến áp 3 pha thường được nhắc cùng nhau khi nhà xưởng có điện yếu, máy móc nhập khẩu dùng nguồn 200V/220V hoặc cần cấp nguồn cho dây chuyền công suất lớn. Nhưng đây không phải hai thiết bị có chức năng giống hệt nhau: ổn áp chủ yếu điều chỉnh để duy trì điện áp theo mức thiết kế, còn máy biến áp thông thường chủ yếu thay đổi mức điện áp theo tỷ số biến áp.
Chọn sai thiết bị có thể khiến xưởng mua một máy công suất lớn nhưng nguồn vẫn không đáp ứng. Ví dụ: điện lưới 3 pha 380V dao động mạnh cần được đánh giá theo nhu cầu ổn định điện áp, còn máy sản xuất nhập khẩu yêu cầu 3 pha 200V cần được đánh giá theo điện áp đầu ra và sơ đồ cấp nguồn. Một số model ổn áp công nghiệp có nhiều đầu điện áp ra, vì vậy không được kết luận máy ổn áp nào cũng chỉ có một mức 380V.
Bài này giúp chủ nhà xưởng phân biệt chức năng, đọc thông số 100kVA, xác định khi nào cần một hoặc hai giải pháp kết hợp và chuẩn bị hồ sơ để nhà cung cấp tư vấn đúng thiết bị. Việc thiết kế, đấu nối hoặc đo trong tủ điện đang mang điện phải do kỹ thuật viên đủ chuyên môn thực hiện.
Ổn áp 3 pha làm việc trong dải đầu vào được nhà sản xuất quy định, sử dụng cơ chế điều chỉnh phù hợp công nghệ thiết bị để giữ điện áp đầu ra gần giá trị định mức. Mức sai số cho phép, tốc độ đáp ứng, cách điều chỉnh các pha và khả năng mang tải khi nguồn yếu tùy model.

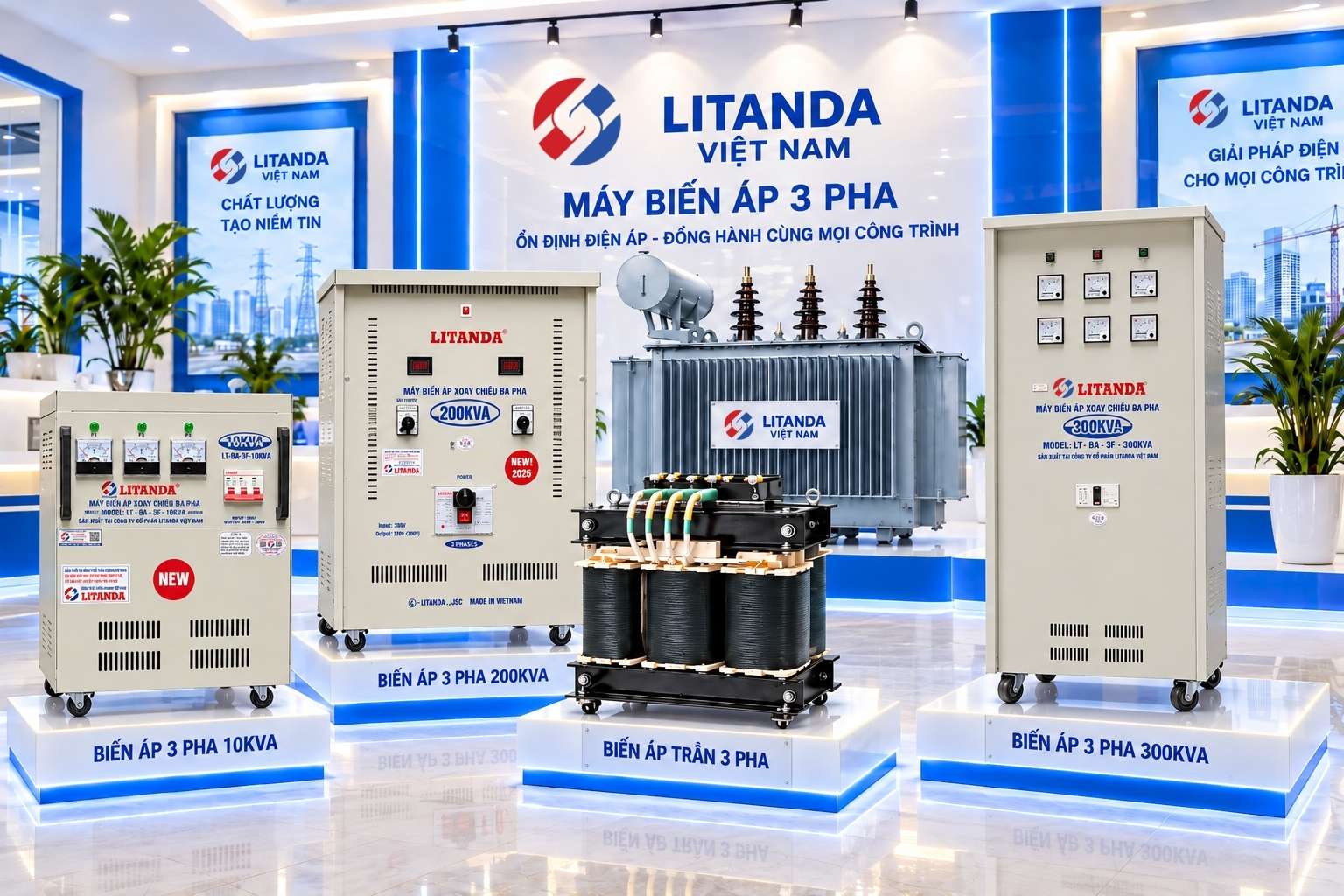

Máy biến áp 3 pha thông thường biến đổi điện áp theo tỷ số vòng dây hoặc cấu trúc cuộn dây để phù hợp tải. Với máy biến áp phân phối không có bộ điều chỉnh điện áp tự động, khi điện áp đầu vào thay đổi, điện áp đầu ra thường cũng thay đổi theo. Máy biến áp cách ly có thể bổ sung chức năng cách ly về điện theo cấu trúc, nhưng không mặc nhiên xử lý mọi loại nhiễu hoặc giữ điện áp ra không đổi.
| Tiêu chí | Ổn áp công nghiệp 3 pha | Máy biến áp 3 pha thông thường |
|---|---|---|
| Chức năng chính | Điều chỉnh, duy trì điện áp ra trong dải làm việc thiết kế | Chuyển đổi mức điện áp theo tỷ số biến áp thiết kế |
| Khi lưới điện dao động | Có thể bù dao động trong dải đầu vào và khả năng tải được công bố | Đầu ra thường thay đổi theo đầu vào nếu không có bộ điều áp |
| Đầu ra 200V/220V/380V | Phụ thuộc model; một số dòng có nhiều đầu ra danh định | Thiết kế theo điện áp cuộn sơ/thứ cấp và cách đấu dây |
| Cách ly điện | Không được mặc định có cách ly galvanic | Có ở loại biến áp cách ly; không mặc định cho mọi cấu trúc |
| Chuyển tần số 50Hz thành 60Hz | Không phải chức năng mặc định | Máy biến áp thụ động không đổi tần số nguồn |
| Chọn công suất | Xét tải, dòng từng pha, nguồn yếu, giới hạn model | Xét tải, điện áp sơ/thứ cấp, làm mát, dòng khởi động |
Điểm dễ bị bỏ sót là máy biến áp với đầu lấy điện áp cố định (tap) không giống một ổn áp điều khiển tự động. Bộ đổi đầu lấy điện áp có thể phục vụ hiệu chỉnh theo thiết kế, nhưng không phải lời giải cho mọi dao động nhanh của lưới điện.
Trong một mạng 3 pha 4 dây danh định 380/220V, điện áp giữa hai pha là khoảng 380V, còn điện áp giữa một pha và dây trung tính khoảng 220V. Tuy nhiên, một thiết bị nhập khẩu được ghi “3 Phase 220V” thường cần xác minh đó là điện áp dây–dây 220V, không thể mặc nhiên cấp từ một pha và trung tính 220V của mạng 380/220V.
Tương tự, máy yêu cầu điện ba pha 200V không thể đấu trực tiếp vào nguồn ba pha 380V nếu thiết bị không được thiết kế cho mức nguồn đó. Lỗi chọn điện áp có thể làm quá nhiệt hoặc hỏng động cơ và thiết bị điều khiển.
Với các hệ thống sử dụng đồng thời tải 380V và tải 200V/220V ba pha, đơn vị thiết kế cần xem bản vẽ phân phối nguồn, danh sách thiết bị, cách cấp trung tính và các đầu ra có trên đúng sản phẩm. Bài ổn áp 3 pha 220V và 380V khác nhau thế nào giải thích kỹ hơn về hai cách gọi dễ nhầm này.
Đối với tải 1 pha 110V hoặc 220V nhỏ hơn, ONAP đã có bài phân biệt ổn áp và biến áp cho thiết bị 220V–110V. Không nên lấy sơ đồ hoặc quy tắc cấp nguồn 1 pha áp dụng trực tiếp cho động cơ ba pha.
Nếu điện áp dây tại nơi cấp nguồn giảm mạnh vào giờ cao điểm, motor khó khởi động hoặc thiết bị điều khiển báo thấp áp, cần xác định nguồn thực tế có nằm trong dải đầu vào của ổn áp công nghiệp dự định chọn hay không. Nếu mục tiêu là duy trì điện áp ở đầu ra gần mức danh định, ổn áp phù hợp dải nguồn và tải có thể là phương án đáng xem xét.
Mua một biến áp có tỷ số cố định để “nâng điện” chưa chắc giải quyết được tình trạng điện lưới dao động. Nếu nguồn đầu vào tiếp tục thay đổi, điện áp sau máy biến áp cũng có thể thay đổi tương ứng.
Trường hợp này trước hết là bài toán chuyển đổi điện áp theo thông số đầu vào của thiết bị. Kỹ thuật viên cần đọc tem, tài liệu motor/biến tần và xác nhận tần số, điện áp dây, thứ tự pha, hệ thống bảo vệ cùng đặc tính phụ tải. Một máy biến áp được thiết kế đúng tỷ số có thể là một phần giải pháp.
Nếu nguồn 380V phía trước lại biến động mạnh, nhà máy có thể cần phương án ổn định kết hợp với đổi điện áp; cách bố trí và chọn thiết bị nào thực hiện mỗi chức năng phải theo thiết kế. Không tự suy rằng ổn áp đầu ra 380V có thể đấu vào máy 200V.
Ổn áp tự động điều chỉnh điện áp không đồng nghĩa cách ly về điện. Nếu hồ sơ máy móc yêu cầu cách ly galvanic, hệ thống nối đất chuyên dụng hoặc giới hạn loại nhiễu cụ thể, có thể phải xem xét biến áp cách ly hay giải pháp xử lý nguồn khác phù hợp.
Máy biến áp cách ly cũng không phải bảo đảm loại bỏ mọi vấn đề nhiễu hoặc tiếng ồn điện. Phải xác minh yêu cầu về điện từ tương thích, dòng rò, bảo vệ và hệ thống nối đất của thiết bị cuối.
Một bộ nguồn có điện áp danh định phù hợp vẫn có thể bị sụt điện áp ngắn hạn khi motor khởi động. Dòng khởi động, trở kháng đường dây, giới hạn ổn áp và đặc tính hệ thống bảo vệ đều ảnh hưởng đến khả năng vận hành. Vì vậy không thể tính chỉ bằng tổng số kW trên các motor đang đặt trong xưởng.
Trong tình huống này, việc thay biến áp bằng ổn áp hoặc nâng ngay lên 100kVA chưa chắc là đáp án. Kỹ thuật viên cần đánh giá phương pháp khởi động, tải chạy đồng thời, độ sụt áp và giới hạn thực tế của thiết bị được chọn.
Ổn áp thông thường không mặc nhiên tạo lại pha mất, còn máy biến áp thụ động không đổi nguồn điện 50Hz thành 60Hz. Các mục tiêu bảo vệ mất pha, phát hiện sai thứ tự pha và chuyển đổi tần số cần được xử lý bằng hệ thống được thiết kế cho chức năng tương ứng.
Đối với thiết bị nhập khẩu, kiểm tra tần số trên tem quan trọng không kém điện áp. Chọn đúng mức điện 200V nhưng sai tần số hoặc sai cấu hình cấp điện vẫn có thể làm máy hoạt động không đúng thiết kế.
Mức 100kVA là công suất biểu kiến danh định, không phải 100kW tải sử dụng thực tế và không phải 100kWh điện tiêu thụ mỗi giờ. Với hệ ba pha cân bằng ở điện áp dây danh định 380V, công thức quy đổi lý thuyết là:
I = S / (√3 × Udây) = 100.000 / (1,732 × 380) ≈ 151,9A
Con số 151,9A là dòng quy đổi lý thuyết theo công suất biểu kiến ở 380V. Nó không tự quyết định tiết diện dây, dòng cắt MCCB, giới hạn tải an toàn tại nguồn điện yếu hoặc khả năng chịu dòng khởi động của hệ thống. Những giá trị này phải được thiết kế theo tài liệu model và điều kiện lắp đặt thực tế.
Đối với mức 60, 100, 150 hoặc 200kVA, ONAP có bài so sánh ổn áp 3 pha 100kVA, 150kVA và 200kVA. Nếu cần chọn thiết bị bảo vệ, xem thêm bảng tham khảo phối hợp MCCB cho ổn áp 3 pha; tuyệt đối không chọn aptomat chỉ từ phép tính 151,9A này.
Trên ONAP, hai sản phẩm Litanda 100kVA 3 pha được niêm yết với dải đầu vào khác nhau:
| Tiêu chí | SH3-100KII | DR3-100KII |
|---|---|---|
| Công suất danh định | 100kVA | 100kVA |
| Dải điện đầu vào công bố | 260–430V | 160–430V |
| Các mức điện áp ra trang sản phẩm liệt kê | 380V, 220V, 200V ba pha | 380V, 220V, 200V ba pha |
| Điều cần xác minh | Điện vào nhỏ nhất, cách định nghĩa điện áp, tải tại đầu dải | Khả năng tải tại điện vào rất thấp, sơ đồ các đầu ra |
Quan trọng: bảng trên phản ánh nội dung trang sản phẩm ONAP tại thời điểm kiểm tra, không phải số liệu kiểm nghiệm độc lập. Người mua phải xác minh bằng ảnh tem hoặc bản thông số của máy sẽ giao: các giá trị điện áp tính theo cách đo nào, đầu ra nào thực sự khả dụng, có tách biệt cách ly không, tải tối đa của từng đầu ra là bao nhiêu và có được sử dụng nhiều đầu ra đồng thời hay không.
Việc sản phẩm liệt kê các đầu ra 380V/220V/200V không đồng nghĩa tất cả đầu ra đều độc lập và đều được cấp đồng thời 100kVA. Cũng không thể kết luận máy có cách ly điện chỉ từ danh sách điện áp ra.
Nếu chưa có dữ liệu đo thực tế, nên thực hiện checklist khảo sát điện trước khi mua ổn áp 3 pha để nhà cung cấp có đủ thông tin. Không tự đấu nối, chuyển điện áp hoặc tháo nắp tủ khi nguồn chưa được cô lập an toàn.
Khi mục tiêu là duy trì điện áp và đã xác định cần một model ổn áp công suất lớn, có thể xem danh mục ổn áp 3 pha hoặc đối chiếu hai sản phẩm đã được niêm yết:
Hai model này không phải phương án mặc định để thay mọi máy biến áp công nghiệp. Nếu chỉ cần chuyển từ điện áp 380V sang một mức khác, hoặc bắt buộc có cách ly điện, thiết bị tối ưu có thể là biến áp được thiết kế riêng; nếu vừa cần đổi điện áp vừa cần ổn định, kỹ thuật viên sẽ đánh giá cấu hình tương thích. Việc có đầu ra 220V/200V không đủ để suy ra mọi kiểu cấp điện đều an toàn.
Không nên dùng hai tên này thay thế cho nhau. Ổn áp có nhiệm vụ điều chỉnh điện áp theo dải thiết kế; biến áp thông thường đổi tỷ số điện áp. Một số model ổn áp có nhiều mức điện áp ra hoặc tích hợp chức năng khác, cần xem cấu trúc cụ thể.
Không phải mọi model đều có chức năng này. Một số sản phẩm ONAP liệt kê đầu ra 380V, 220V và 200V ba pha, nhưng phải xác minh sơ đồ, khả năng cấp tải, điện áp danh định và điều kiện sử dụng của đúng model trước khi đấu cho thiết bị.
Máy biến áp thông thường không giữ điện áp ra bất biến khi nguồn vào dao động. Chức năng điều chỉnh tự động phải được trang bị và xác minh riêng.
Không thể suy ra từ nhãn kVA. Công suất tác dụng còn phụ thuộc hệ số công suất, đặc tính tải và giới hạn model; khả năng mang tải cũng có thể thay đổi theo điện áp vào.
Máy biến áp thụ động không chuyển đổi tần số. Ổn áp điều chỉnh điện áp cũng không mặc nhiên có chức năng đó; tải yêu cầu tần số khác cần giải pháp chuyển đổi phù hợp.
Đầu tiên phải xác định điện áp danh định của tải và ghi số đo nguồn ở thời điểm yếu nhất. Nếu tải đã dùng đúng điện áp nguồn nhưng điện áp dao động, cần khảo sát giải pháp ổn định; nếu điện áp yêu cầu khác, phải giải quyết bài toán đổi mức điện áp, có thể kết hợp ổn định khi cần.
Chọn ổn áp công nghiệp 3 pha hay máy biến áp phải dựa trên mục tiêu: ổn định mức điện khi nguồn dao động hay đổi điện áp để cấp đúng cho máy móc. Với hệ thống công suất lớn 100kVA, người mua cần xác nhận thêm dòng tải, dải điện đầu vào, điều kiện tải lúc điện yếu, tần số, yêu cầu cách ly và thiết bị bảo vệ. Đừng chỉ nhìn công suất hoặc các mức điện áp ghi trên trang bán hàng rồi quyết định đấu nối.
ONAP có thể hỗ trợ đối chiếu các model nếu khách gửi ảnh tem máy móc, thông tin nguồn điện, danh sách tải chạy cùng lúc và yêu cầu đầu ra. Khảo sát và nghiệm thu an toàn bởi đơn vị có chuyên môn là bước cần thiết trước khi đưa thiết bị vào dây chuyền sản xuất.
