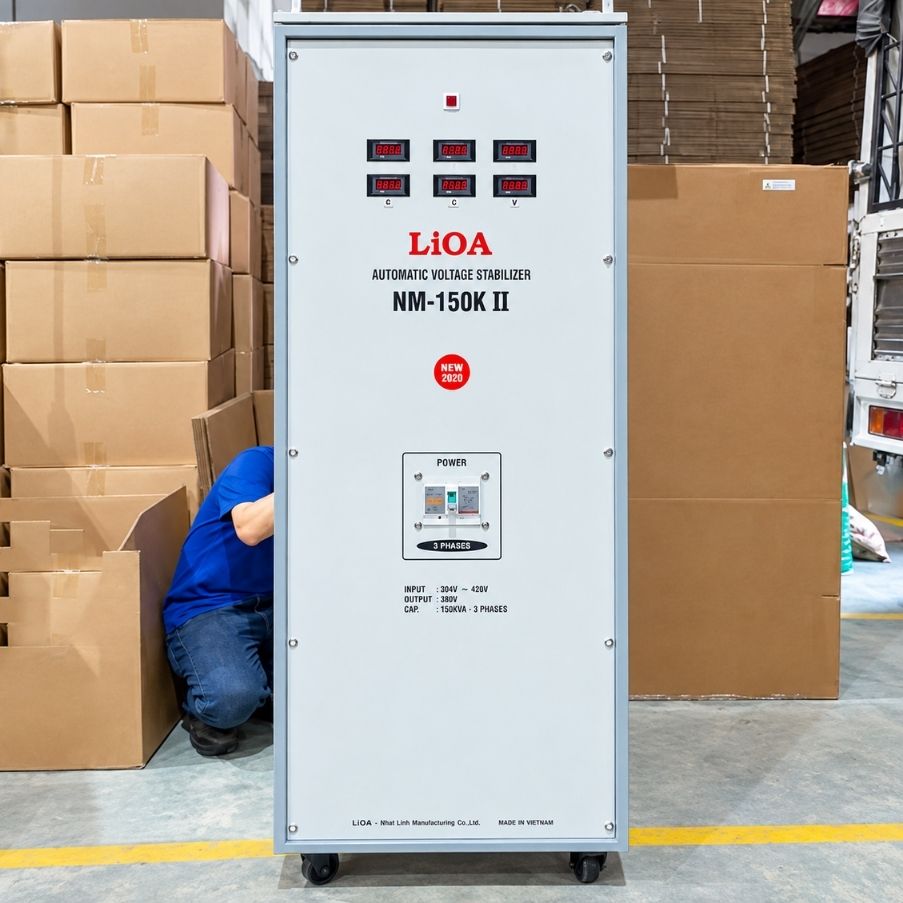

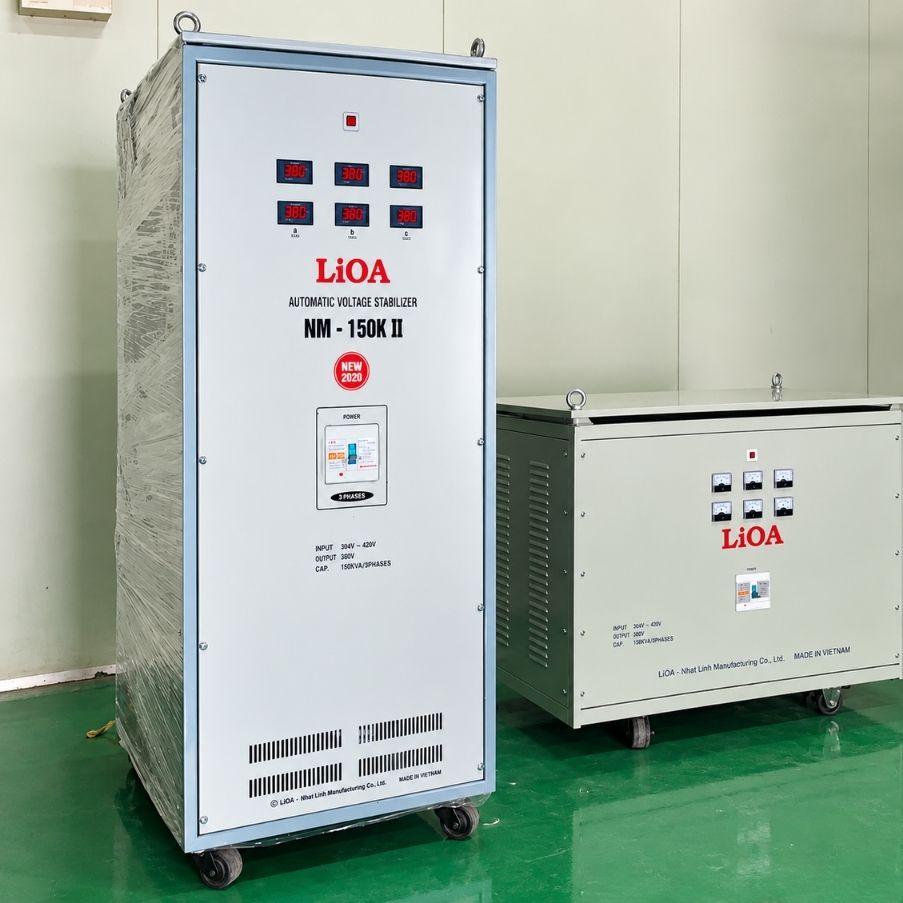

Ổn Áp Lioa 150KVA 3 Pha NM-150KII Dải 304V-420V

Ổn Áp LiOA 150KVA 3 Pha NM-150K

Ổn áp LiOA 150KVA 3 pha NM-150KII dải 304V-420V là thiết bị ổn định điện áp công nghiệp dành cho các hệ thống sử dụng nguồn điện 3 pha 380V có chất lượng nguồn tương đối tốt nhưng vẫn xuất hiện tình trạng tăng áp, sụt áp hoặc dao động theo phụ tải. Máy có công suất định mức 150KVA, tương đương 150.000VA, điện áp đầu vào 304V-420V và điện áp đầu ra 380V ±2-3%.

NM-150KII phù hợp với những nhà xưởng có điện áp không thường xuyên sụt quá sâu nhưng vẫn cần duy trì nguồn 380V ổn định hơn cho máy móc và dây chuyền sản xuất. Khi điện áp đầu vào thay đổi trong phạm vi thiết kế, Servo Motor một chiều kết hợp mạch điều khiển tự động sẽ thực hiện nâng hoặc hạ điện áp để đưa đầu ra về quanh mức yêu cầu.

Với công suất 150KVA, đây là thiết bị dành cho hệ thống tải lớn. Vì vậy, trước khi lựa chọn cần khảo sát đồng thời điện áp thấp nhất, dòng điện thực tế, tải hoạt động đồng thời, dòng khởi động và khả năng chịu tải của hệ thống dây dẫn, thay vì chỉ căn cứ vào công suất danh định.

Đặc Điểm Của LiOA 150KVA 3 Pha NM-150KII

NM-150KII thuộc dòng ổn áp 3 pha NM-II của LiOA, được thiết kế cho các hệ thống có điện áp đầu vào nằm trong khoảng 304V-420V. Đây là dải phù hợp với nguồn điện tương đối ổn định nhưng vẫn có sự thay đổi theo thời điểm hoặc theo mức phụ tải.

Trong quá trình vận hành, máy liên tục theo dõi điện áp đầu vào và tự động thực hiện hiệu chỉnh khi cần thiết. Một số đặc điểm đáng chú ý gồm:

• Công suất định mức 150KVA: Tương đương 150.000VA.
• Điện áp đầu vào 304V-420V: Phù hợp với nguồn điện 3 pha không bị sụt quá sâu.
• Điện áp đầu ra 380V ±2-3%: Đáp ứng nhiều loại máy móc sử dụng điện 3 pha.
• Servo Motor một chiều: Thực hiện quá trình nâng hoặc hạ điện áp tự động.
• Thời gian đáp ứng khoảng 1-3 giây: Hỗ trợ hiệu chỉnh khi điện áp nguồn thay đổi.
• Tần số hoạt động 49-62Hz: Ổn áp điều chỉnh điện áp, không phải thiết bị biến đổi tần số.
• Quạt làm mát thông minh: Hỗ trợ tản nhiệt trong quá trình vận hành.
• Hiển thị điện áp và dòng điện: Thuận tiện cho việc theo dõi tình trạng hoạt động.

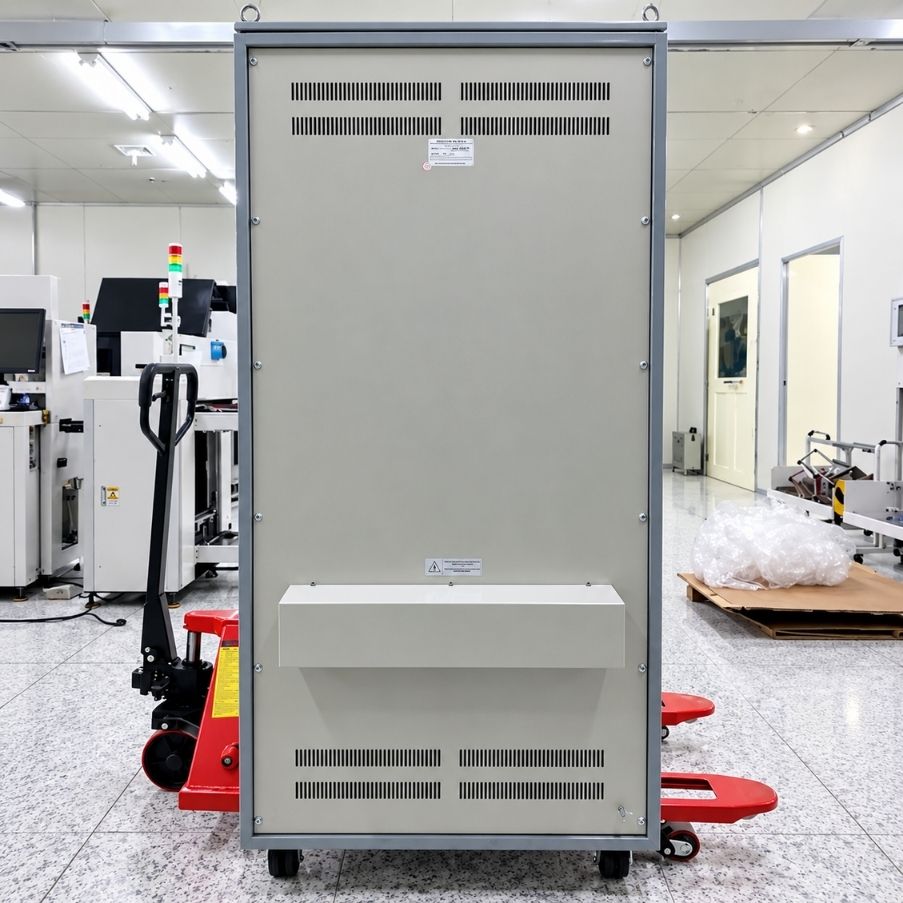

• Thiết kế dạng tủ công nghiệp: Phù hợp lắp đặt tại phòng điện, nhà xưởng hoặc khu vực kỹ thuật.

Thông Số Kỹ Thuật Ổn Áp 3 Pha LiOA NM-150KII

Các thông số chính của NM-150KII theo nội dung được cung cấp gồm:

Các thông số này giúp xác định khả năng phù hợp cơ bản của máy với hệ thống điện. Khi lắp đặt thực tế, vẫn nên đối chiếu thêm tem máy và tài liệu kỹ thuật đi kèm để xác nhận đúng cấu hình của sản phẩm đang sử dụng.

Dải Điện Áp 304V-420V Có Ý Nghĩa Gì?

Dải 304V-420V là phạm vi điện áp dây đầu vào mà NM-150KII được thiết kế để thực hiện quá trình ổn định điện áp. Đây là một trong những thông số quan trọng nhất khi lựa chọn máy.

Trong quá trình sử dụng:

• Khi điện áp giảm nhưng vẫn nằm trong phạm vi thiết kế, ổn áp thực hiện nâng điện áp.
• Khi điện áp dao động quanh mức tiêu chuẩn, hệ thống tiếp tục theo dõi và hiệu chỉnh khi cần.
• Khi điện áp tăng cao nhưng vẫn nằm trong dải hoạt động, máy thực hiện hạ điện áp.
• Điện áp đầu ra được duy trì quanh mức 380V trong phạm vi sai số thiết kế.

Nếu điện áp tại nhà xưởng thường xuyên xuống thấp hơn 304V, không nên chỉ căn cứ vào công suất 150KVA để lựa chọn NM-150KII. Khi đó cần khảo sát lại nguồn điện để xác định dải ổn áp phù hợp hơn.

Dải 304V-420V Tương Ứng Điện Áp Pha Bao Nhiêu?

Trong hệ thống điện 3 pha, điện áp dây và điện áp pha có mối quan hệ gần đúng theo công thức:

Upha = Udây / √3

Tại mức điện áp dây 304V:

304 / 1,732 ≈ 175,5V

Tại mức điện áp dây 420V:

420 / 1,732 ≈ 242,5V

Như vậy có thể hiểu:

• 304V-420V: Điện áp dây, đo giữa hai pha.
• Khoảng 175V-242V: Điện áp pha, đo giữa pha và trung tính.

Hai giá trị trên thể hiện cùng một hệ thống điện theo hai cách đo khác nhau. Vì vậy, khi khảo sát thực tế cần hỏi rõ khách đang đo pha với pha hay pha với trung tính để tránh lựa chọn sai dải điện áp.

Dòng Điện Của Ổn Áp LiOA 150KVA 3 Pha

Dòng điện lý thuyết của hệ thống điện 3 pha được xác định theo công thức:

I = S / (√3 × U)

Trong đó:

• I: Dòng điện, đơn vị A.
• S: Công suất biểu kiến, đơn vị VA.
• U: Điện áp dây, đơn vị V.

Với công suất 150KVA tại đầu ra 380V:

I = 150.000 / (1,732 × 380)

Kết quả:

I ≈ 228A

Như vậy, khi khai thác đủ 150KVA tại đầu ra 380V, dòng điện lý thuyết khoảng 228A.

Đây là mức dòng lớn, vì vậy việc lựa chọn cáp và thiết bị đóng cắt cần được tính toán cẩn thận. Không nên chỉ lấy con số 228A rồi chọn dây dẫn hoặc MCCB theo một bảng cố định.

Cần xem xét thêm:

• Chiều dài tuyến cáp.
• Cáp đồng hay cáp nhôm.
• Phương pháp đi dây.
• Nhiệt độ môi trường.
• Độ sụt áp trên đường dây.
• Dòng khởi động của thiết bị.
• Khả năng chịu dòng của đầu cos và terminal.
• Khả năng cắt ngắn mạch của MCCB.

Nguyên Lý Hoạt Động Của NM-150KII

NM-150KII sử dụng Servo Motor một chiều kết hợp mạch điều khiển tự động để thực hiện quá trình ổn định điện áp.

Khi nguồn điện thay đổi, quá trình điều chỉnh diễn ra theo các bước:

1. Hệ thống liên tục theo dõi điện áp đầu vào.
2. Mạch điều khiển xác định điện áp đang cao hoặc thấp so với mức yêu cầu.
3. Servo Motor tác động lên cơ cấu điều áp.
4. Điện áp được nâng hoặc hạ tương ứng.
5. Đầu ra được duy trì quanh mức 380V.

Quá trình này được thực hiện tự động, phù hợp với những nhà xưởng có điện áp thay đổi theo thời điểm hoặc theo mức phụ tải.

Cần phân biệt rõ, NM-150KII là ổn áp, không phải UPS, máy phát điện hoặc biến tần. Thiết bị không tự tạo điện khi mất nguồn hoàn toàn và không chủ động thay đổi tần số của hệ thống.

Ưu Điểm Của Ổn Áp LiOA 150KVA 3 Pha NM-150KII

NM-150KII phù hợp với các hệ thống công nghiệp có nguồn điện tương đối tốt nhưng vẫn cần duy trì điện áp đầu ra ổn định hơn cho máy móc.

Một số ưu điểm đáng chú ý gồm:

• Công suất 150KVA: Phù hợp với hệ thống tải lớn khi được tính toán đúng.
• Dải đầu vào 304V-420V: Thích hợp với nguồn điện không thường xuyên sụt quá sâu.
• Đầu ra 380V ±2-3%: Đáp ứng nhiều loại thiết bị công nghiệp 3 pha.
• Điều chỉnh tự động bằng Servo: Hạn chế thao tác thủ công trong quá trình sử dụng.
• Thời gian đáp ứng 1-3 giây: Hỗ trợ quá trình hiệu chỉnh điện áp khi nguồn thay đổi.
• Quạt làm mát thông minh: Hỗ trợ kiểm soát nhiệt trong quá trình vận hành.
• Hiển thị điện áp và dòng điện: Thuận tiện kiểm tra tình trạng làm việc của hệ thống.
• Hiệu suất tổng cao: Theo nội dung cung cấp, dòng NM-II có hiệu suất khoảng 98%.
• Thiết kế tủ đứng công nghiệp: Phù hợp lắp đặt cố định tại nhà xưởng hoặc phòng điện.

Hiệu quả thực tế của ổn áp vẫn phụ thuộc vào điều kiện nguồn, tải sử dụng và chất lượng hệ thống điện phía trước máy.

Ứng Dụng Của Ổn Áp LiOA 3 Pha 150KVA NM-150KII

Với công suất 150KVA, dải đầu vào 304V-420V và đầu ra 380V, NM-150KII phù hợp với nhiều hệ thống công nghiệp có nguồn điện tương đối ổn định nhưng vẫn thường xuyên dao động khi phụ tải thay đổi.

Thiết bị có thể được sử dụng cho:

• Nhà xưởng sản xuất: Hỗ trợ ổn định nguồn khi nhiều thiết bị hoạt động đồng thời.
• Máy CNC: Phù hợp khi máy sử dụng nguồn 3 pha 380V và tải nằm trong khả năng của ổn áp.
• Xưởng gia công cơ khí: Có thể sử dụng cho máy tiện, máy phay, máy cắt và thiết bị phụ trợ.
• Motor 3 pha: Cần kiểm tra thêm dòng khởi động và phương pháp khởi động.
• Máy nén khí: Cần tính đến dòng điện tại thời điểm motor bắt đầu hoạt động.
• Máy bơm công nghiệp: Phù hợp khi tải và chế độ vận hành được tính toán chính xác.
• Dây chuyền sản xuất tự động: Hỗ trợ duy trì nguồn 380V ổn định hơn khi phụ tải thay đổi.
• Hệ thống điều hòa công nghiệp: Cần kiểm tra tổng tải đồng thời và đặc tính của máy nén.
• Tòa nhà và công trình có tải 3 pha lớn: Có thể sử dụng trong hệ thống điện tổng nếu nguồn và tải phù hợp.

Trong thực tế, không nên lựa chọn 150KVA chỉ bằng cách cộng công suất của toàn bộ thiết bị. Cần xác định những tải nào thực sự hoạt động đồng thời và thiết bị nào có dòng khởi động lớn.

Hướng Dẫn Lắp Đặt Ổn Áp LiOA NM-150KII

NM-150KII là thiết bị điện công nghiệp có dòng làm việc lớn, vì vậy quá trình lắp đặt cần được thực hiện bởi người có chuyên môn về điện.

• Nền đặt máy: Cần chắc chắn, bằng phẳng và phù hợp với trọng lượng thiết bị.
• Không gian lắp đặt: Nên khô ráo, thông thoáng và thuận tiện cho việc kiểm tra, bảo dưỡng.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng với hệ thống có motor hoặc thiết bị quay.
• Tiếp địa vỏ máy: Cần kết nối PE theo thiết kế an toàn của hệ thống.
• Lựa chọn cáp nguồn phù hợp: Căn cứ vào dòng điện, chiều dài tuyến cáp và điều kiện lắp đặt.
• Lựa chọn MCCB phù hợp: Đồng thời tính đến khả năng cắt ngắn mạch.
• Ép và siết chắc đầu cos: Hạn chế phát nhiệt tại các điểm tiếp xúc.
• Kiểm tra không tải trước khi vận hành: Đo điện áp đầu ra trước khi kết nối toàn bộ thiết bị.
• Đưa tải vào từng bước: Theo dõi điện áp, dòng điện và nhiệt độ tại các điểm đấu nối.

Sau khi đưa máy vào hoạt động, nên kiểm tra định kỳ terminal, đầu cos, MCCB, hệ thống tiếp địa và khả năng thông gió. Nếu xuất hiện mùi khét, đầu cáp nóng bất thường, MCCB thường xuyên tác động hoặc điện áp đầu ra bất thường, cần ngắt nguồn để kiểm tra trước khi tiếp tục sử dụng.
