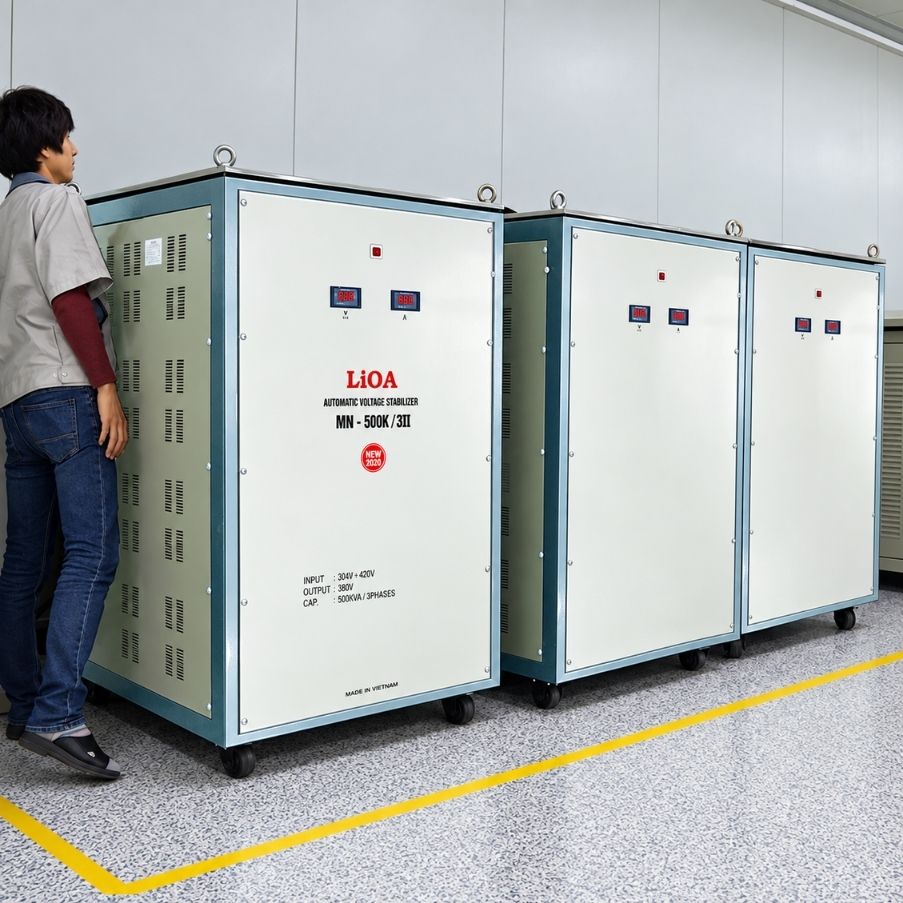

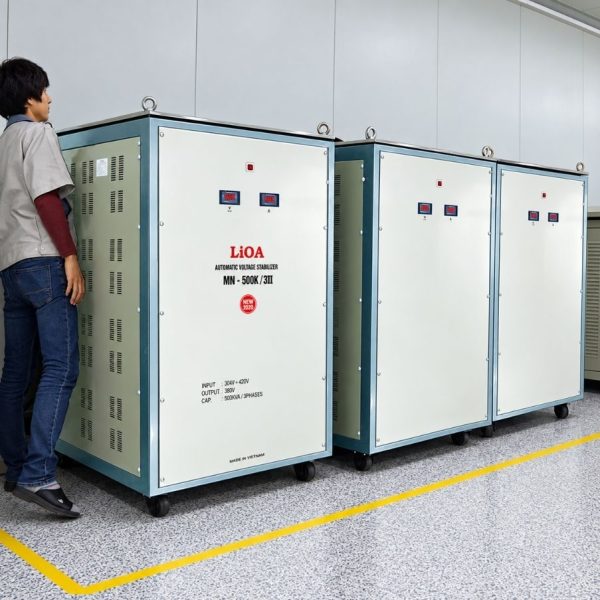

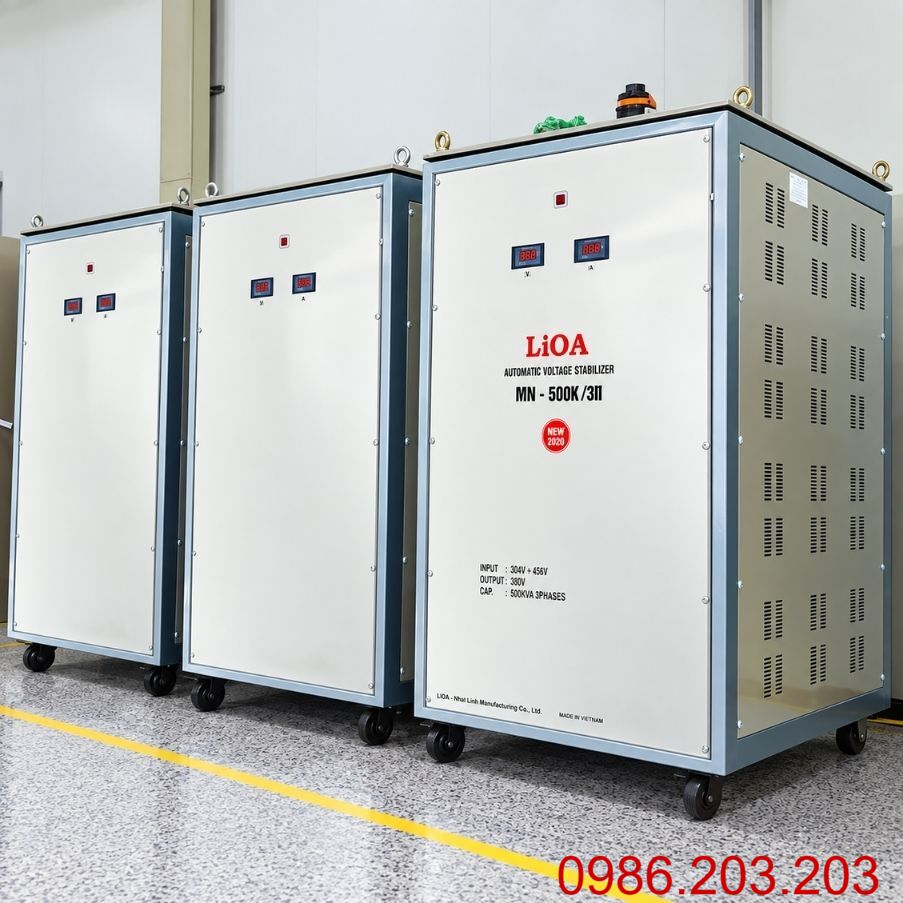

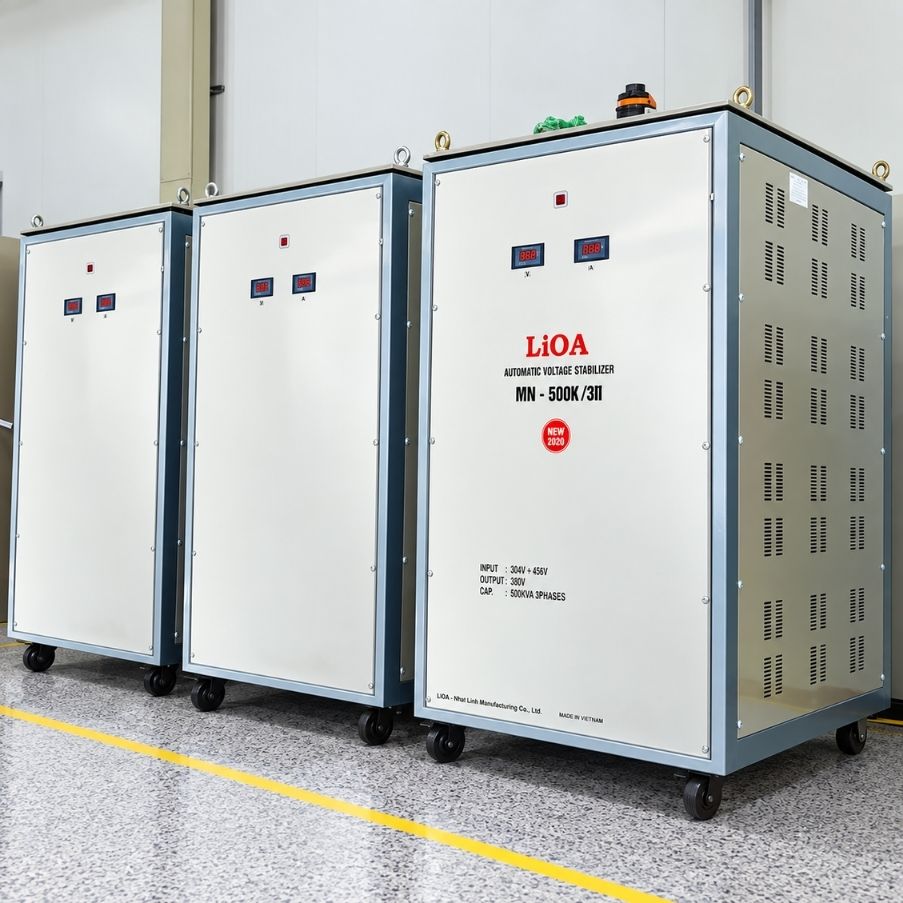

Ổn Áp LiOA 500KVA 3 Pha NM-500KII
LiOA NM-500KII là ổn áp tự động 3 pha công suất 500KVA, thuộc dòng NM-II. Máy sử dụng động cơ Servo một chiều kết hợp mạch điều khiển để theo dõi và điều chỉnh điện áp nguồn trong quá trình vận hành.
Khi điện áp đầu vào tăng hoặc giảm trong phạm vi 304V-420V, mạch điều khiển phát hiện sai lệch và tác động lên cơ cấu Servo. Hệ thống sau đó nâng hoặc hạ điện áp để đưa đầu ra trở lại quanh mức 380V ±2-3%. LiOA công bố thời gian đáp ứng của model khoảng 1-3 giây.
NM-500KII phù hợp với những hệ thống thường gặp:
- Điện áp thay đổi giữa các ca sản xuất.
- Nguồn giảm khi nhiều thiết bị công suất lớn hoạt động đồng thời.
- Nhà xưởng có phụ tải lớn nhưng điện lưới không thường xuyên sụt quá sâu.
- Máy CNC, motor, máy nén khí hoặc dây chuyền cần nguồn 3 pha ổn định hơn.
- Cần ổn định điện áp trước khi phân phối tới các nhóm tải quan trọng.
Cần hiểu đúng rằng NM-500KII không tạo thêm công suất và không phát điện. Nếu nguồn mất hoàn toàn, cáp nguồn quá nhỏ hoặc nguồn phía trước không đủ khả năng cấp tải, những vấn đề đó vẫn cần được xử lý riêng.
Thông Số Kỹ Thuật Ổn Áp 3 Pha LiOA NM-500KII
Theo thông tin LiOA đang công bố cho model 500KVA dòng NM-II, các thông số chính gồm:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | LiOA |
| Model | NM-500KII / NM-500K/3II |
| Dòng sản phẩm | NM-II |
| Loại thiết bị | Ổn áp tự động 3 pha |
| Công suất định mức | 500KVA |
| Công suất biểu kiến | 500.000VA |
| Điện áp đầu vào | 304V-420V |
| Điện áp đầu ra | 380V ±2-3% |
| Điện áp pha tương ứng | Khoảng 175V-242V |
| Tần số hoạt động | 49-62Hz |
| Thời gian đáp ứng | 1-3 giây |
| Nguyên lý điều khiển | Động cơ Servo một chiều |
| Nhiệt độ môi trường | -5°C đến +40°C |
| Điện trở cách điện | >3MΩ tại 500VDC |
| Độ bền điện | 1500V trong 1 phút |
Nguyên Lý Hoạt Động Của LiOA NM-500KII
NM-500KII hoạt động theo nguyên lý điều chỉnh điện áp tự động bằng Servo Motor một chiều. LiOA công bố thời gian đáp ứng khoảng 1-3 giây.
Quá trình hoạt động có thể hiểu theo các bước:
- Mạch điện tử liên tục giám sát điện áp nguồn.
- Hệ thống xác định mức sai lệch so với điện áp yêu cầu.
- Tín hiệu được truyền tới Servo Motor.
- Servo tác động lên cơ cấu điều áp.
- Điện áp được nâng hoặc hạ.
- Đầu ra trở lại quanh mức 380V.
Toàn bộ quá trình được thực hiện tự động trong phạm vi thiết kế của máy.
NM-500KII không phải biến tần nên không chủ động điều chỉnh tần số để thay đổi tốc độ motor. Máy cũng không phải UPS hoặc máy phát điện nên không cấp nguồn khi điện lưới mất hoàn toàn.
Điểm Nổi Bật Của Ổn Áp LiOA NM-500KII
NM-500KII được thiết kế cho hệ thống điện công nghiệp có phụ tải lớn và nguồn không thường xuyên sụt quá sâu. Điểm mạnh của máy nằm ở khả năng ổn định điện áp tự động và cấu hình phù hợp với hệ thống dòng lớn.
Một số đặc điểm đáng chú ý gồm:
- Công suất 500KVA: Phù hợp với hệ thống điện công nghiệp quy mô lớn khi được tính toán đúng.
- Dải đầu vào 304V-420V: Phù hợp với nguồn tương đối gần điện áp tiêu chuẩn.
- Đầu ra 380V ±2-3%: Phù hợp với nhiều thiết bị điện công nghiệp 3 pha.
- Servo Motor một chiều: Tự động điều chỉnh khi điện áp đầu vào thay đổi.
- Thời gian đáp ứng 1-3 giây: Theo thông số LiOA công bố.
- Dây quấn đồng: LiOA công bố sản phẩm sử dụng dây đồng 99,99%.
- Thiết kế công nghiệp: Phù hợp bố trí trong hệ thống điện tổng có dòng tải lớn.
- Khả năng theo dõi và điều chỉnh tự động: Giảm nhu cầu can thiệp bằng tay khi nguồn biến động.
Giá trị cốt lõi của NM-500KII là ổn định điện áp. Không nên coi ổn áp là thiết bị tiết kiệm điện trực tiếp, bởi điện năng tiêu thụ vẫn phụ thuộc chủ yếu vào phụ tải và chế độ vận hành.
Khả Năng Bảo Vệ Của Ổn Áp LiOA NM-500KII
Theo LiOA, model này được tích hợp aptomat hỗ trợ bảo vệ quá tải, ngắn mạch và có mạch điều khiển bảo vệ khi điện áp đầu ra vượt ngưỡng.
Các chức năng chính gồm:
- Bảo vệ quá tải: Hỗ trợ đóng cắt khi dòng tải vượt giới hạn phù hợp.
- Bảo vệ ngắn mạch: Hỗ trợ xử lý sự cố dòng lớn bất thường phía tải.
- Bảo vệ quá áp đầu ra: Mạch điều khiển hỗ trợ ngắt khi điện áp đầu ra vượt ngưỡng thiết kế.
- Hỗ trợ đóng cắt: Thuận tiện hơn trong quá trình vận hành và bảo dưỡng.
Tuy nhiên, với hệ thống 500KVA, ổn áp không nên được xem là lớp bảo vệ duy nhất. Công trình vẫn cần được thiết kế đồng bộ về MCCB tổng, bảo vệ nhánh, cáp lực, thanh cái, tiếp địa, terminal và đầu cos.
Ứng Dụng Của Ổn Áp LiOA 500KVA 3 Pha
Với công suất 500KVA và điện áp đầu ra 380V, NM-500KII có thể được cân nhắc cho nhiều hệ thống điện công nghiệp có tải lớn.
Một số ứng dụng phổ biến:
- Nhà máy sản xuất: Ổn định nguồn điện tổng trước khi phân phối tới các khu vực sản xuất.
- Dây chuyền tự động: Hỗ trợ nguồn ổn định hơn khi phụ tải thay đổi theo chu kỳ.
- Máy CNC: Phù hợp khi tổng tải và yêu cầu nguồn nằm trong khả năng hệ thống.
- Xưởng cơ khí: Cấp nguồn cho các nhóm máy gia công và thiết bị phụ trợ.
- Motor 3 pha: Cần tính thêm dòng khởi động và phương pháp khởi động.
- Máy nén khí: Cần khảo sát dòng điện tại thời điểm motor bắt đầu chạy.
- Máy bơm công nghiệp: Phù hợp khi tổng tải và chế độ hoạt động được tính toán đầy đủ.
- Hệ thống HVAC: Cần xác định tải đồng thời của máy nén, bơm và quạt.
- Hệ thống điện tổng: Có thể bố trí trước các tủ phân phối khi phương án điện phù hợp.
Không nên chọn NM-500KII chỉ bằng cách cộng toàn bộ công suất trên tem của tất cả thiết bị. Quan trọng hơn là xác định những máy nào thực sự hoạt động cùng lúc và mức tải lớn nhất của hệ thống xuất hiện khi nào.
Hướng Dẫn Lắp Đặt Và Sử Dụng Ổn Áp LiOA NM-500KII
Với thiết bị công suất lớn như LiOA NM-500KII 500KVA, việc lắp đặt cần được thực hiện đúng kỹ thuật và đồng bộ với hệ thống điện của nhà xưởng. Trước khi đấu nối, cần kiểm tra điện áp nguồn, tổng phụ tải, MCCB, cáp lực, thanh cái, tiếp địa và vị trí đặt máy để bảo đảm thiết bị làm việc trong đúng điều kiện thiết kế.
Một số lưu ý quan trọng khi lắp đặt:
- Đặt máy trên nền chắc chắn, bằng phẳng, khô ráo và có không gian thông thoáng để tản nhiệt.
- Kiểm tra điện áp đầu vào trước khi đóng điện, bảo đảm nguồn phù hợp với dải làm việc 304V-420V.
- Lựa chọn cáp và thanh cái theo dòng tải thực tế, chiều dài tuyến và phương pháp lắp đặt.
- MCCB đầu nguồn cần được tính toán phù hợp với dòng làm việc và khả năng cắt ngắn mạch của hệ thống.
- Đầu cos và terminal phải được ép, siết đúng kỹ thuật để hạn chế phát nhiệt tại điểm tiếp xúc.
- Vỏ máy phải được nối tiếp địa PE theo thiết kế an toàn điện của công trình.
- Kiểm tra đúng thứ tự pha trước khi cấp nguồn cho các motor và dây chuyền sản xuất.
Sau khi hoàn tất đấu nối, nên cho ổn áp hoạt động ở trạng thái chưa mang tải để kiểm tra điện áp đầu vào, đầu ra và trạng thái vận hành của máy. Khi các thông số ổn định, đưa phụ tải vào từng nhóm, tránh đóng đồng thời toàn bộ motor hoặc tải có dòng khởi động lớn.
