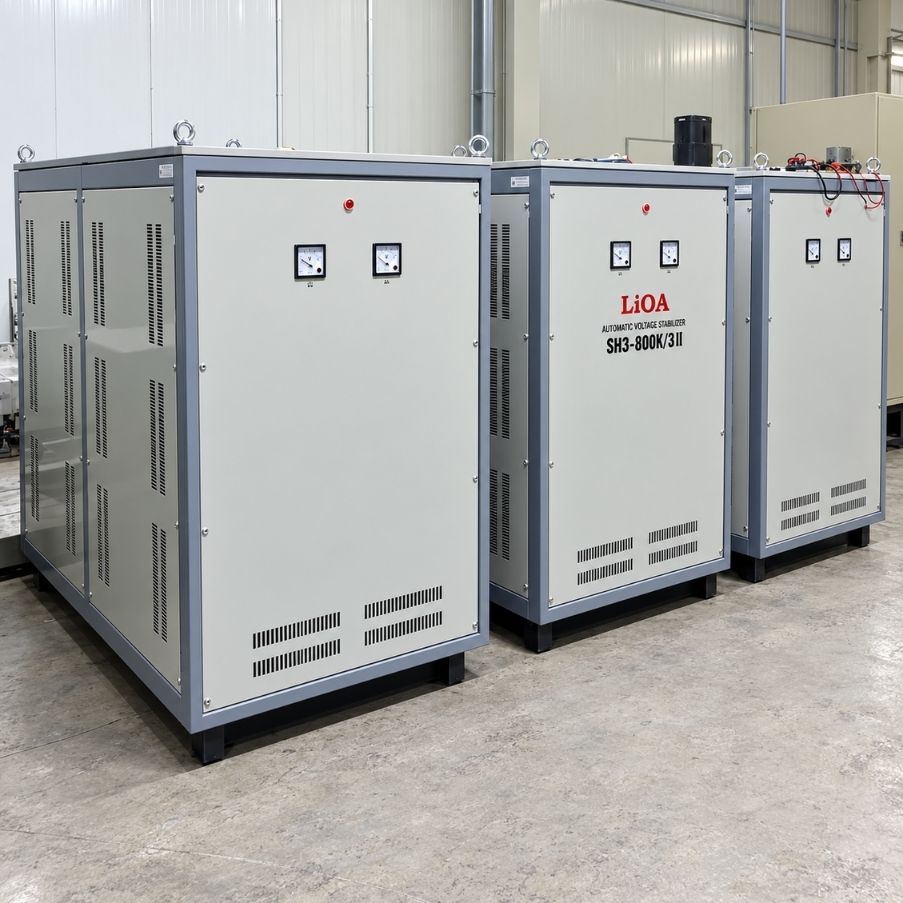

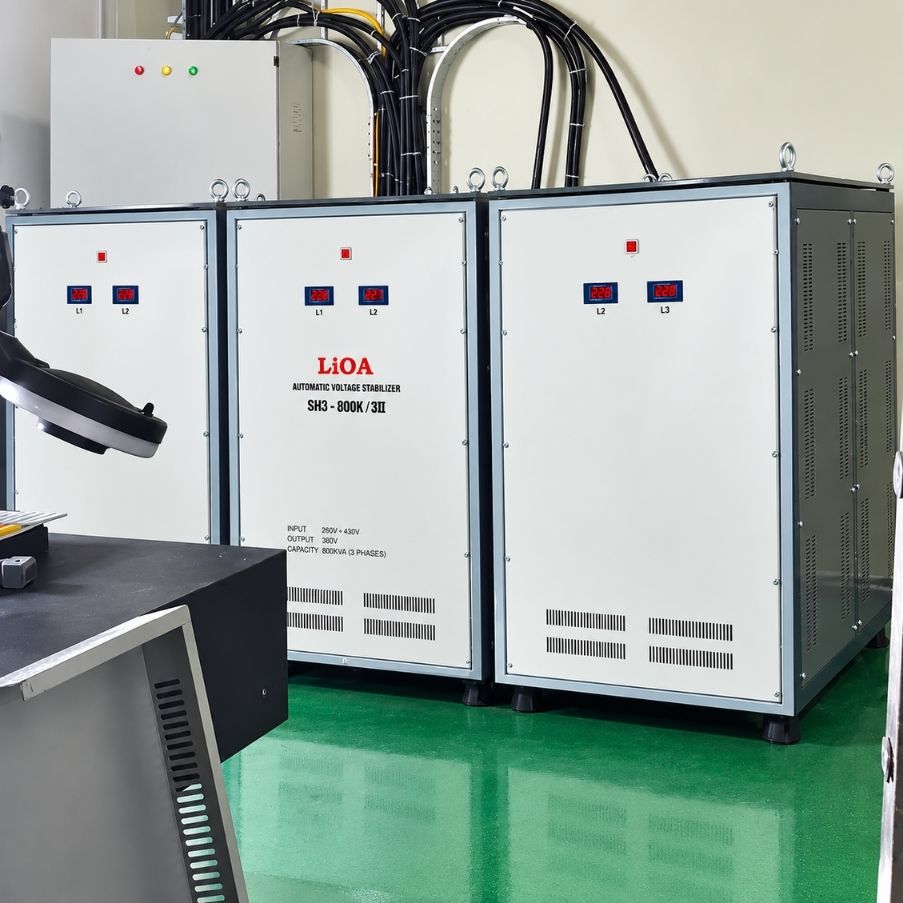

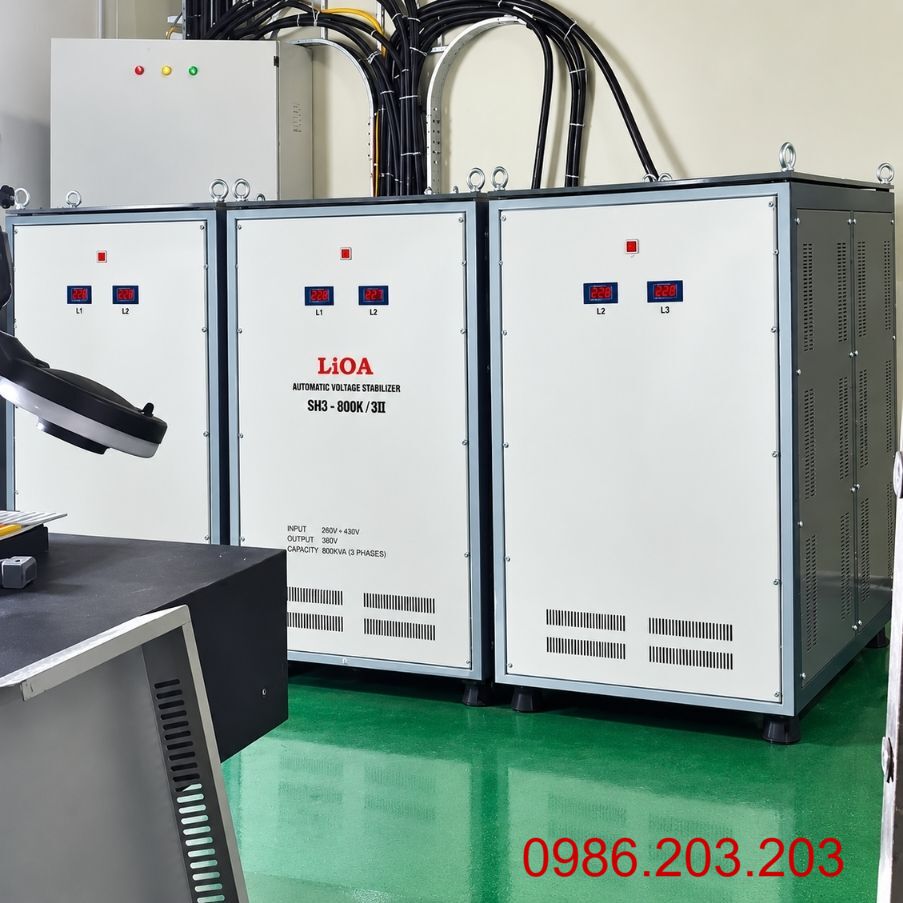

Ổn Áp Lioa 3 Pha 800KVA SH3-800KII Dải 260V-430V

Dải Điện Áp 260V-430V Phù Hợp Với Nguồn Điện Nào?

Điểm đáng chú ý của SH3-800KII là dải đầu vào rộng 260V-430V. Đây là dải phù hợp với những hệ thống điện 3 pha có tình trạng sụt áp tương đối mạnh hoặc điện áp thường xuyên biến động theo phụ tải.

Khi vận hành:

• Điện áp đầu vào thấp: Máy thực hiện nâng điện áp.
• Điện áp đầu vào cao: Máy thực hiện hạ điện áp.
• Nguồn dao động liên tục: Hệ thống Servo tự động hiệu chỉnh theo sự thay đổi.
• Điện áp đầu ra: Được đưa về quanh mức 380V ±2-3% trong điều kiện thiết kế.

Dải 260V-430V rộng hơn dòng NM-II 304V-420V, vì vậy SH3-II phù hợp hơn với những công trình mà nguồn điện có thể tụt sâu.

Tuy nhiên, không nên chỉ nhìn vào thông số 260V rồi kết luận máy có thể cung cấp đủ 800KVA trong mọi điều kiện. Catalogue LiOA có biểu đồ giới hạn công suất đầu ra theo điện áp đầu vào, nên khi nguồn thường xuyên nằm sát giới hạn thấp cần kiểm tra khả năng tải thực tế.

Công Suất 800KVA Cần Hiểu Đúng Như Thế Nào?

SH3-800KII có công suất:

800KVA = 800.000VA

Đây là công suất biểu kiến, không phải 800kW. Khi cần xác định công suất thực có thể sử dụng, phải xét thêm hệ số công suất cosφ của hệ thống.

Khi khảo sát một nhà máy để lựa chọn ổn áp 800KVA, không nên chỉ cộng toàn bộ công suất kW ghi trên tem thiết bị. Cần xem xét thêm:

• Tổng tải thực sự hoạt động đồng thời.
• Dòng điện từng pha.
• Hệ số công suất của hệ thống.
• Tỷ lệ motor trong tổng phụ tải.
• Dòng khởi động của motor.
• Phương pháp khởi động trực tiếp, sao tam giác, soft starter hoặc biến tần.
• Khả năng mở rộng dây chuyền trong tương lai.

Với hệ thống có nhiều motor lớn, tải tại thời điểm khởi động có thể khác đáng kể so với tải khi dây chuyền đã chạy ổn định.

Dòng Điện Của Ổn Áp 800KVA Tại 380V

Đối với hệ thống điện 3 pha, dòng điện được tính theo:

I = S / (√3 × U)

Với:

S = 800.000VA
U = 380V

Ta có dòng điện lý thuyết khi khai thác đủ công suất khoảng:

I ≈ 1.216A

Đây là mức dòng rất lớn. Vì vậy, ở hệ thống 800KVA, phần cáp và phân phối điện có vai trò quan trọng không kém bản thân ổn áp.

Cần đặc biệt chú ý:

• Cáp lực: Phải tính theo dòng tải, chiều dài, môi trường và phương pháp đi cáp.
• Thanh cái: Cần đáp ứng khả năng chịu dòng và tản nhiệt.
• MCCB: Phải lựa chọn theo dòng vận hành, đặc tính tải và khả năng cắt ngắn mạch.
• Đầu cos: Cần ép đúng khuôn và đúng tiết diện dây.
• Terminal: Phải bảo đảm lực siết và diện tích tiếp xúc.
• Tiếp địa: Cần được thực hiện theo thiết kế điện của công trình.

Không nên lấy riêng con số khoảng 1.216A rồi áp một loại cáp hoặc MCCB cố định cho tất cả công trình.

Nguyên Lý Hoạt Động Của Lioa 800KVA 3 Pha SH3-800KII

SH3-800KII sử dụng động cơ Servo một chiều kết hợp hệ thống điều khiển tự động. LiOA công bố thời gian đáp ứng của model khoảng 1-3 giây.

Quá trình điều chỉnh diễn ra theo trình tự:

• Giám sát điện áp: Mạch điều khiển liên tục theo dõi trạng thái điện áp nguồn trong quá trình vận hành.
• Phát hiện sai lệch: Khi điện áp tăng hoặc giảm, bộ điều khiển xác định mức chênh lệch so với giá trị yêu cầu.
• Điều khiển Servo Motor: Tín hiệu được truyền tới động cơ Servo một chiều để tác động lên cơ cấu điều áp.
• Nâng hoặc hạ điện áp: Máy tự động lựa chọn chiều điều chỉnh phù hợp với trạng thái của nguồn.
• Ổn định đầu ra: Điện áp sau điều chỉnh được đưa về quanh mức 380V.
• Tiếp tục theo dõi: Quá trình đo và điều chỉnh diễn ra tự động khi nguồn tiếp tục thay đổi.

Ổn áp chỉ điều chỉnh điện áp, không điều chỉnh tần số như biến tần và không duy trì điện khi mất nguồn như UPS.

Điểm Nổi Bật Của Ổn Áp LiOA 3 Pha SH3-800KII

SH3-800KII được thiết kế cho các hệ thống điện công nghiệp có phụ tải rất lớn và yêu cầu dải điện áp đầu vào rộng.

Một số điểm đáng chú ý:

• Công suất 800KVA: Phù hợp với hệ thống điện tổng quy mô lớn khi tải được tính toán đúng.
• Dải đầu vào 260V-430V: Đáp ứng những khu vực có điện áp biến động rộng hoặc sụt tương đối sâu.
• Đầu ra 380V ±2-3%: Phù hợp với nhiều hệ thống thiết bị công nghiệp sử dụng nguồn 3 pha.
• Servo Motor một chiều: Tự động nâng hoặc hạ điện áp khi nguồn thay đổi.
• Thời gian đáp ứng 1-3 giây: Phù hợp với đặc tính của ổn áp Servo công suất lớn.
• Điều chỉnh ba pha độc lập: Hỗ trợ khi điện áp giữa các pha có mức chênh lệch.
• Thiết kế công nghiệp: Cấu hình ba cụm đáp ứng yêu cầu của hệ thống công suất rất lớn.

Giá trị chính của SH3-800KII là ổn định điện áp. Không nên mô tả thiết bị như một giải pháp trực tiếp giúp tiết kiệm điện trong mọi trường hợp.

Khả Năng Bảo Vệ Của SH3-800KII

Theo thông tin LiOA công bố, SH3-800K/3II được tích hợp các chức năng liên quan đến bảo vệ quá tải, bảo vệ quá áp đầu vào và đóng ngắt điện chủ động.

Các chức năng đáng chú ý gồm:

• Bảo vệ quá tải: Hỗ trợ đóng cắt khi dòng tải vượt điều kiện vận hành phù hợp.
• Bảo vệ quá áp đầu vào: Hỗ trợ xử lý khi điện áp nguồn tăng cao bất thường.
• Đóng ngắt điện chủ động: Hỗ trợ vận hành, kiểm tra và bảo dưỡng thiết bị.
• Ổn định điện áp tự động: Liên tục hiệu chỉnh khi nguồn tăng, giảm hoặc dao động trong phạm vi thiết kế.

Tuy nhiên, với hệ thống 800KVA, ổn áp không thể thay thế toàn bộ hệ thống bảo vệ. Công trình vẫn cần phối hợp đúng giữa MCCB tổng, MCCB nhánh, cáp lực, thanh cái, tiếp địa và thiết bị bảo vệ liên quan.

SH3-800KII Phù Hợp Với Những Hệ Thống Điện Nào?

Ổn áp LiOA SH3-800KII phù hợp với những hệ thống điện 3 pha có tổng phụ tải rất lớn và nguồn đầu vào thường xuyên dao động trong dải rộng.

Một số ứng dụng có thể cân nhắc:

• Nhà máy sản xuất: Ổn định nguồn điện tổng trước khi phân phối tới các phân xưởng.
• Dây chuyền tự động: Hỗ trợ duy trì điện áp ổn định hơn khi tải thay đổi.
• Nhà máy cơ khí: Cấp nguồn cho nhiều motor, máy tiện, máy phay và thiết bị gia công.
• Máy CNC: Hỗ trợ ổn định điện áp đầu nguồn khi tổng tải phù hợp.
• Máy nén khí công nghiệp: Cần tính thêm dòng khởi động của motor.
• Máy bơm công suất lớn: Lựa chọn dựa trên dòng tải và chế độ vận hành.
• Hệ thống HVAC: Phù hợp với công trình có nhiều máy nén, bơm và quạt công suất lớn.
• Hệ thống điện tổng nhà máy: Có thể bố trí trước các tủ phân phối theo thiết kế điện.

Không nên chọn SH3-800KII đơn thuần vì “800KVA là lớn”. Máy chỉ phù hợp khi công suất, dải điện áp và điều kiện nguồn thực tế cùng đáp ứng yêu cầu.
