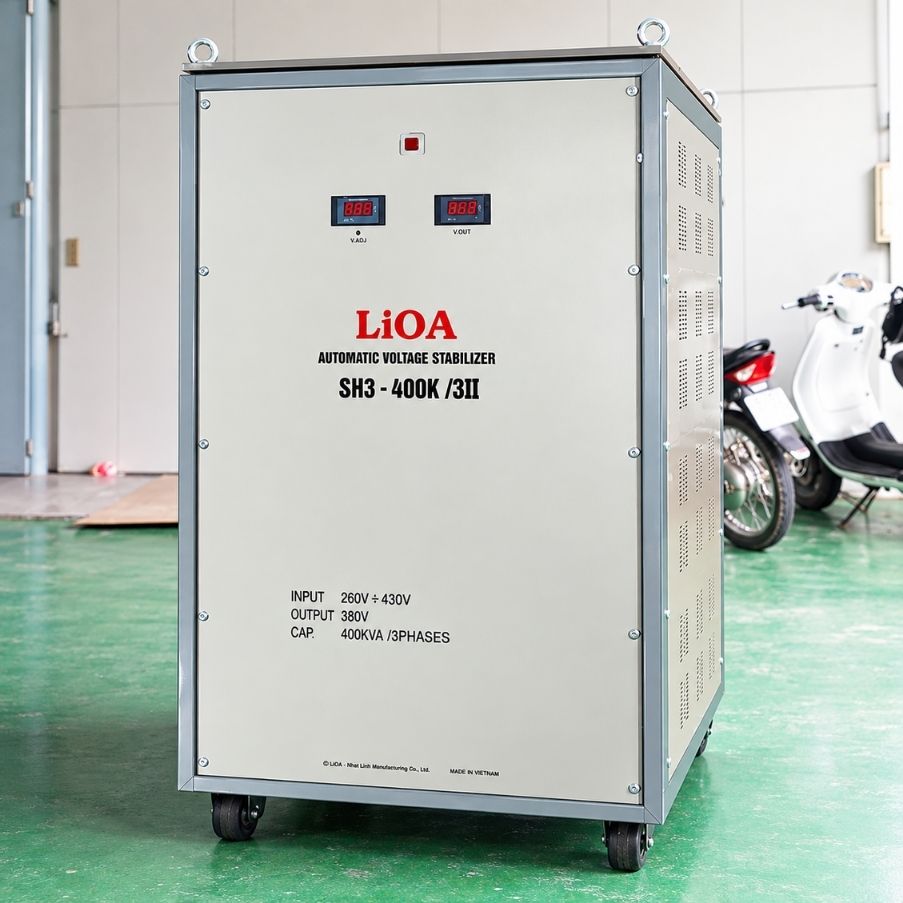

Ổn Áp Lioa 400KVA 3 Pha SH3-400KII Dải 260V Công Suất Lớn

Dòng Điện Của Ổn Áp LiOA 400KVA Tại 380V

Đối với hệ thống điện 3 pha, dòng điện lý thuyết được tính theo công thức:

I = S / (√3 × U)

Với:

• S = 400.000VA
• U = 380V

Ta có:

I ≈ 608A

Như vậy, khi khai thác đủ 400KVA tại đầu ra 380V, dòng điện lý thuyết khoảng 608A.

Đây là mức dòng rất lớn. Cáp, MCCB, thanh cái, đầu cos và các điểm đấu nối phải được thiết kế đồng bộ với tải thực tế. Không nên chỉ lấy con số 608A rồi chọn ngay một tiết diện cáp cố định.

Việc lựa chọn cáp còn phụ thuộc vào chiều dài tuyến, dây đồng hay nhôm, số lượng cáp chạy song song, cách đi dây, nhiệt độ môi trường, khả năng tản nhiệt và độ sụt áp cho phép.

Đặc biệt, khi nguồn đầu vào giảm sâu, điều kiện dòng phía nguồn cũng thay đổi. Vì vậy, phía đầu vào và đầu ra của ổn áp đều cần được kỹ thuật viên tính toán riêng.

Nguyên Lý Hoạt Động Của LiOA SH3-400KII

SH3-400KII hoạt động theo nguyên lý điều chỉnh điện áp bằng động cơ Servo một chiều. LiOA công bố thời gian đáp ứng của thiết bị khoảng 1-3 giây.

Quá trình có thể hiểu theo trình tự:

1. Mạch điều khiển liên tục giám sát điện áp đầu vào.
2. Hệ thống xác định điện áp đang cao hoặc thấp so với mức yêu cầu.
3. Tín hiệu điều khiển được truyền tới Servo Motor.
4. Cơ cấu điều áp thực hiện nâng hoặc hạ điện áp.
5. Điện áp đầu ra được đưa trở về quanh mức 380V.

Quá trình diễn ra tự động, giúp hệ thống thích ứng với sự thay đổi của nguồn trong quá trình sản xuất.

SH3-400KII là ổn áp, không phải biến tần. Máy không chủ động thay đổi tần số để điều khiển tốc độ motor. Thiết bị cũng không phải UPS hoặc máy phát điện nên không duy trì nguồn khi điện lưới bị mất hoàn toàn.

Khả Năng Bảo Vệ Của Ổn Áp LiOA SH3-400KII

Theo LiOA, thiết bị tích hợp các chức năng bảo vệ quá tải, bảo vệ quá áp đầu vào và đóng ngắt điện chủ động. LiOA Việt Nam

Các chức năng bảo vệ giúp máy phù hợp hơn với môi trường công nghiệp, tuy nhiên với quy mô 400KVA, ổn áp không nên là lớp bảo vệ duy nhất của toàn bộ hệ thống.

Hệ thống tổng vẫn cần được thiết kế đồng bộ:

• MCCB đầu nguồn: Lựa chọn theo dòng điện và khả năng cắt ngắn mạch.
• Thiết bị bảo vệ nhánh: Hạn chế sự cố tại một tải ảnh hưởng đến toàn hệ thống.
• Cáp lực: Đủ khả năng chịu dòng trong điều kiện lắp đặt thực tế.
• Thanh cái: Tính toán theo dòng và điều kiện tản nhiệt.
• Tiếp địa: Thực hiện theo thiết kế an toàn điện.

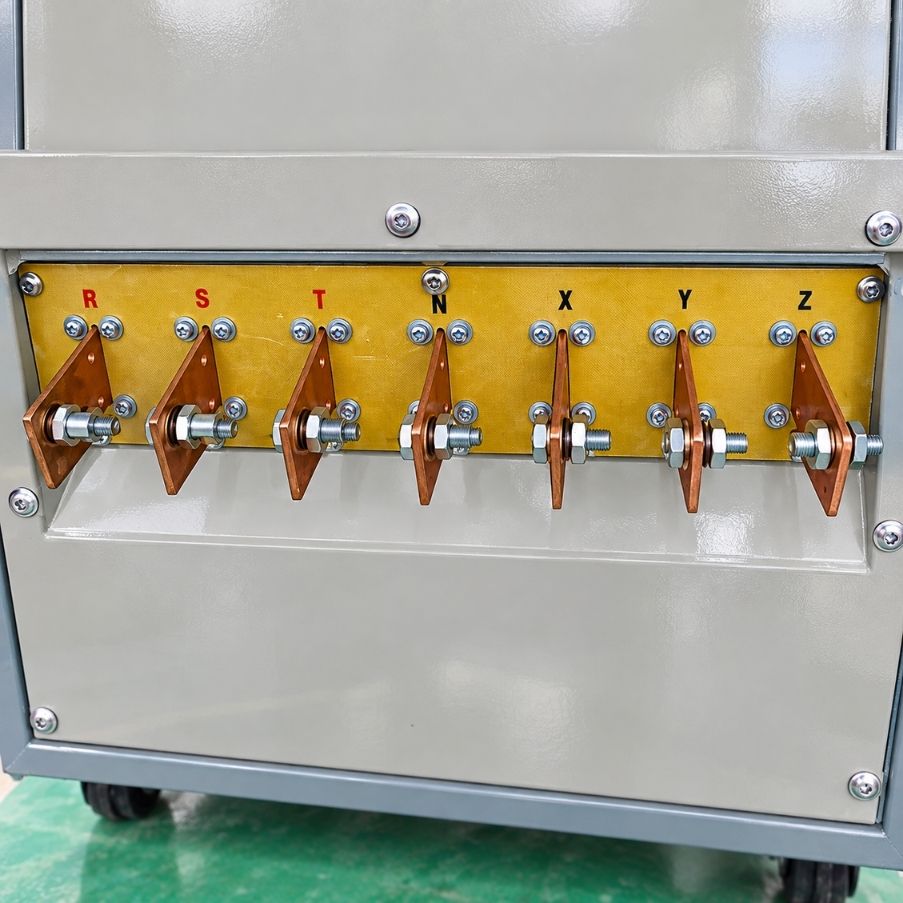

• Đầu cos và terminal: Phải được ép, đấu nối và siết đúng kỹ thuật.

Ở hệ thống dòng lớn, một điểm tiếp xúc nhỏ nhưng không đạt kỹ thuật có thể trở thành vị trí phát nhiệt rất mạnh.

Ưu Điểm Của Ổn Áp LiOA 3 Pha 400KVA SH3-400KII

SH3-400KII được thiết kế hướng tới những hệ thống công nghiệp có phụ tải lớn và nguồn điện dao động tương đối rộng. Điểm mạnh nằm ở khả năng tự động ổn định điện áp và kết cấu phù hợp với hệ thống công suất lớn.

Một số ưu điểm nổi bật:

• Công suất 400KVA: Phù hợp với hệ thống điện công nghiệp tải lớn khi được tính toán đúng.
• Dải đầu vào 260V-430V: Phù hợp với khu vực thường xuyên sụt áp hoặc điện áp thay đổi đáng kể.
• Đầu ra 380V ±2-3%: Đáp ứng nhiều thiết bị sử dụng điện 3 pha.
• Servo Motor một chiều: Tự động điều chỉnh khi nguồn điện thay đổi.
• Thời gian đáp ứng 1-3 giây: Theo thông số kỹ thuật của LiOA.
• Điều chỉnh ba pha độc lập: Hỗ trợ khi điện áp các pha có mức chênh lệch nhất định.
• Tích hợp chức năng bảo vệ: Hỗ trợ vận hành trong môi trường công nghiệp.
• Thiết kế công suất lớn: Phù hợp bố trí tại phòng điện hoặc khu vực phân phối nguồn tổng.

Giá trị chính của SH3-400KII nằm ở việc ổn định điện áp. Không nên coi đây là thiết bị tiết kiệm điện trực tiếp, bởi mức điện năng tiêu thụ vẫn phụ thuộc chủ yếu vào tải và chế độ vận hành của hệ thống.

Ứng Dụng Của Ổn Áp LiOA 400KVA 3 Pha

Với công suất 400KVA, đầu vào 260V-430V và đầu ra 380V, SH3-400KII phù hợp với nhiều hệ thống công nghiệp có tải lớn và nguồn điện thường xuyên biến động.

Một số ứng dụng thường gặp:

• Nhà máy sản xuất: Ổn định nguồn điện tổng trước khi phân phối tới các khu vực sản xuất.
• Dây chuyền tự động: Hỗ trợ duy trì nguồn ổn định hơn khi phụ tải liên tục thay đổi.
• Máy CNC: Có thể sử dụng khi tổng tải và yêu cầu nguồn phù hợp.
• Xưởng gia công cơ khí: Cấp nguồn cho các nhóm máy công nghiệp và thiết bị phụ trợ.
• Motor 3 pha: Cần tính thêm dòng khởi động và phương thức khởi động.
• Máy nén khí: Cần khảo sát dòng tại thời điểm motor bắt đầu hoạt động.
• Máy bơm công nghiệp: Phù hợp khi tổng tải và chế độ làm việc đã được tính toán.
• Hệ thống HVAC: Cần xác định tải đồng thời và đặc tính máy nén.
• Hệ thống điện tổng nhà xưởng: Có thể lắp trước tủ phân phối khi thiết kế hệ thống phù hợp.

Không nên chọn ổn áp chỉ bằng cách cộng công suất ghi trên tem của tất cả thiết bị. Điều cần xác định là những tải nào thực sự hoạt động cùng lúc và thời điểm nào hệ thống đạt mức phụ tải lớn nhất.
