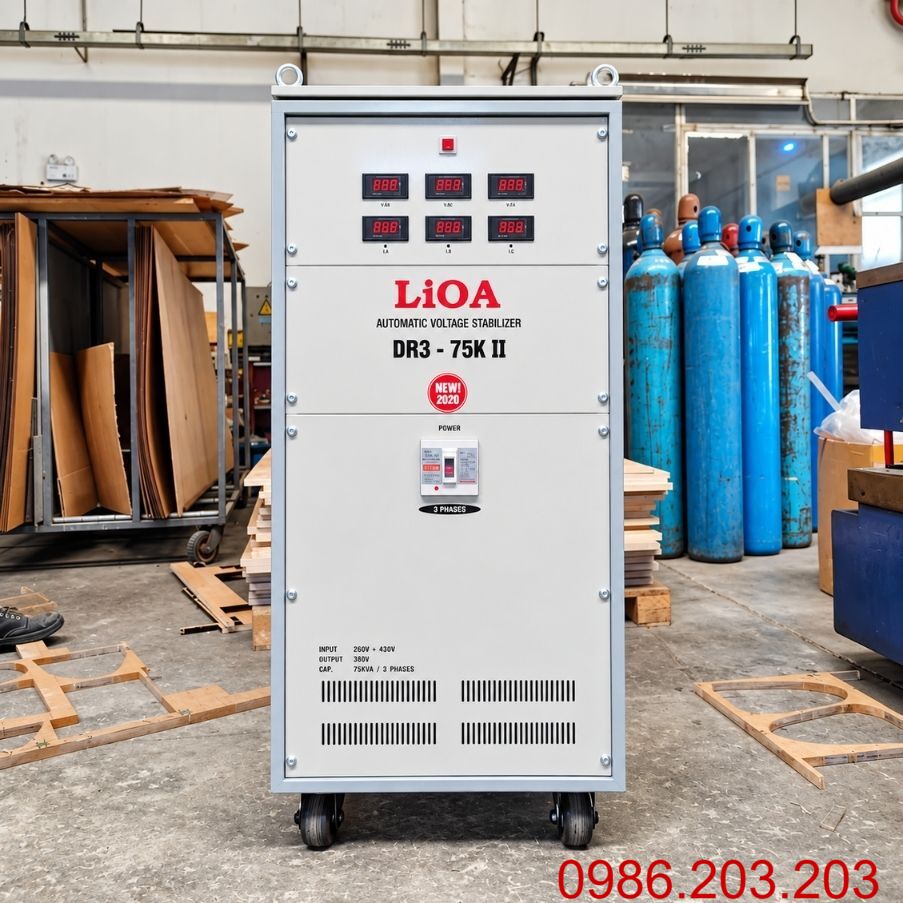

Ổn Áp Lioa 75KVA 3 Pha DR3-75KII 75KW Dải 160V-430V

Ổn Áp LiOA 75KVA 3 Pha DR3-75K

Ổn áp LiOA 75KVA 3 pha DR3-75KII dải 160V-430V là thiết bị ổn định điện áp công nghiệp dành cho các hệ thống điện 3 pha thường xuyên xảy ra tình trạng sụt áp sâu, tăng áp hoặc dao động mạnh trong quá trình vận hành. Máy có công suất định mức 75KVA, tương đương 75.000VA, dải điện áp đầu vào rộng 160V-430V và điện áp đầu ra quanh mức 380V ±2-3%.

Điểm đáng chú ý của DR3-75KII là khả năng làm việc trong điều kiện nguồn điện 3 pha xuống thấp. Thiết bị sử dụng động cơ Servo một chiều kết hợp mạch điều khiển tự động, liên tục theo dõi sự thay đổi của điện áp đầu vào và thực hiện nâng hoặc hạ điện áp theo yêu cầu.

Với đặc tính này, DR3-75KII phù hợp cho nhà xưởng, máy CNC, motor 3 pha, máy nén khí, máy bơm, dây chuyền sản xuất và nhiều hệ thống thiết bị công nghiệp sử dụng nguồn 380V.

Tại đầu ra 380V, dòng điện lý thuyết khi khai thác đủ 75KVA khoảng 114A. Tuy nhiên, khi lựa chọn máy cần đánh giá thêm điện áp thấp nhất thực tế, tổng tải hoạt động đồng thời, dòng khởi động và điều kiện đường dây cấp nguồn.

Đặc Điểm Của LiOA 75KVA 3 Pha DR3-75KII

DR3-75KII thuộc dòng ổn áp 3 pha dải rộng, hướng đến những hệ thống có chất lượng nguồn điện không ổn định. Khi điện áp đầu vào tăng hoặc giảm, bộ điều khiển nhận biết mức sai lệch và điều khiển Servo thực hiện hiệu chỉnh để đưa điện áp đầu ra trở về quanh mức thiết kế.

Một số đặc điểm nổi bật gồm:

• Công suất định mức 75KVA: Tương đương 75.000VA, phù hợp với nhiều hệ thống điện công nghiệp.
• Dải điện áp đầu vào 160V-430V: Phù hợp với khu vực có nguồn điện yếu hoặc dao động mạnh.
• Điện áp đầu ra 380V ±2-3%: Đáp ứng nhiều thiết bị công nghiệp sử dụng nguồn điện 3 pha.
• Điều khiển bằng Servo một chiều: Tự động nâng hoặc hạ điện áp khi nguồn thay đổi.
• Thời gian đáp ứng khoảng 1-3 giây: Hỗ trợ quá trình hiệu chỉnh điện áp trong vận hành.
• Tần số hoạt động 49-62Hz: Máy điều chỉnh điện áp, không có chức năng chủ động chuyển đổi tần số.
• Thiết kế dạng tủ công nghiệp: Phù hợp bố trí trong nhà xưởng, phòng điện hoặc khu vực kỹ thuật.

Nhờ dải điện áp đầu vào rộng, DR3-75KII đặc biệt phù hợp với những nhà xưởng nằm xa nguồn cấp, cuối đường dây hoặc thường xuyên gặp tình trạng điện áp giảm mạnh khi nhiều máy móc hoạt động đồng thời.

Thông Số Kỹ Thuật Ổn Áp 3 Pha LiOA 75KVA

Khi lắp đặt thực tế, nên đối chiếu thêm tem máy và tài liệu kỹ thuật đi kèm sản phẩm để xác nhận đúng thông số của phiên bản đang sử dụng.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải 160V-430V thể hiện phạm vi điện áp dây đầu vào mà DR3-75KII được thiết kế để thực hiện quá trình điều chỉnh. Đây là một trong những thông số quan trọng nhất khi lựa chọn ổn áp cho khu vực có điện 3 pha thường xuyên xuống thấp.

Trong quá trình vận hành:

• Khi điện áp nguồn giảm nhưng vẫn nằm trong phạm vi thiết kế, ổn áp thực hiện nâng điện áp.
• Khi điện áp thay đổi liên tục, hệ thống Servo tự động theo dõi và hiệu chỉnh.
• Khi nguồn tăng cao nhưng vẫn nằm trong phạm vi làm việc, máy thực hiện hạ điện áp.
• Điện áp đầu ra được đưa về quanh mức 380V trong phạm vi sai số thiết kế.

Dải 160V-430V phù hợp với những nơi có nguồn điện 3 pha dao động rộng. Tuy nhiên, không nên hiểu rằng cứ điện áp còn nằm trong dải thì máy luôn cung cấp đủ toàn bộ 75KVA trong mọi điều kiện.

Khi nguồn xuống rất thấp, cần xem xét thêm khả năng tải thực tế, dòng điện phía đầu vào và chất lượng đường dây cấp nguồn.

Nguyên Lý Hoạt Động Của LiOA DR3-75KII

DR3-75KII sử dụng động cơ Servo một chiều kết hợp mạch điều khiển để thực hiện quá trình ổn định điện áp. Khi điện áp nguồn thay đổi, mạch điều khiển sẽ xác định mức sai lệch và ra lệnh cho cơ cấu Servo hiệu chỉnh.

Quá trình hoạt động có thể hiểu theo bốn bước:

1. Theo dõi điện áp đầu vào: Hệ thống liên tục giám sát tình trạng nguồn điện.
2. Phát hiện sai lệch: Mạch điều khiển xác định nguồn đang cao hoặc thấp hơn mức yêu cầu.
3. Servo thực hiện điều chỉnh: Cơ cấu điều áp nâng hoặc hạ điện áp theo tín hiệu điều khiển.
4. Duy trì đầu ra: Điện áp được đưa về quanh mức 380V trong phạm vi thiết kế.

Quá trình này được thực hiện tự động nên người vận hành không phải thường xuyên điều chỉnh bằng tay khi điện lưới thay đổi.

Cần lưu ý, DR3-75KII là ổn áp, chức năng chính là điều chỉnh điện áp. Thiết bị không chủ động chuyển đổi tần số của nguồn điện.

Ưu Điểm Của Ổn Áp LiOA 3 Pha 75KVA DR3

Lợi thế nổi bật của DR3-75KII nằm ở dải điện áp đầu vào rộng 160V-430V, phù hợp với những khu vực có nguồn điện 3 pha yếu hoặc biến động lớn.

Bên cạnh đó, sản phẩm còn có nhiều điểm đáng chú ý:

• Công suất 75KVA: Phù hợp với nhiều hệ thống điện công nghiệp khi tải được tính toán đúng.
• Dải đầu vào 160V-430V: Thích hợp với nguồn điện thường xuyên xuống thấp.
• Đầu ra 380V: Phù hợp với nhiều loại máy móc công nghiệp 3 pha.
• Tự động điều chỉnh điện áp: Hạn chế thao tác thủ công trong quá trình sử dụng.
• Cơ cấu Servo một chiều: Thực hiện quá trình nâng hoặc hạ điện áp theo tín hiệu điều khiển.
• Thời gian đáp ứng 1-3 giây: Phù hợp với cơ chế điều chỉnh của dòng ổn áp Servo.
• Thiết kế dạng tủ: Thuận tiện bố trí trong nhà xưởng hoặc phòng kỹ thuật.

Hiệu quả vận hành của máy phụ thuộc vào việc chọn đúng tải, đúng dải điện áp và đảm bảo đường dây cấp nguồn đáp ứng điều kiện làm việc thực tế.

Ứng Dụng Của Ổn Áp LiOA 75KVA 3 Pha DR3-75KII

Với công suất 75KVA, dải đầu vào 160V-430V và điện áp đầu ra 380V, DR3-75KII phù hợp với nhiều hệ thống điện công nghiệp có nguồn thường xuyên sụt áp hoặc dao động mạnh.

Một số ứng dụng phổ biến gồm:

• Nhà xưởng sản xuất: Hỗ trợ duy trì nguồn điện phù hợp cho nhóm máy hoạt động đồng thời.
• Máy CNC: Sử dụng khi điện áp, dòng điện và đặc tính tải nằm trong khả năng của ổn áp.
• Xưởng cơ khí: Phù hợp với máy gia công, máy cắt và các thiết bị phụ trợ.
• Motor 3 pha: Cần kiểm tra dòng định mức, dòng khởi động và phương pháp khởi động.
• Máy nén khí: Cần tính đến đặc tính khởi động của motor và thời điểm đóng tải.
• Máy bơm công nghiệp: Phù hợp khi tải được tính toán theo điều kiện vận hành thực tế.
• Dây chuyền sản xuất: Hỗ trợ duy trì nguồn 380V khi điện lưới tăng giảm.
• Hệ thống điều hòa công nghiệp: Cần kiểm tra tải hoạt động đồng thời và đặc tính khởi động của máy nén.

Không nên xác định ổn áp có thể chạy được bao nhiêu thiết bị chỉ dựa trên số lượng máy. Quan trọng hơn là tổng tải hoạt động đồng thời, dòng định mức và dòng khởi động tại thời điểm hệ thống mang tải lớn nhất.

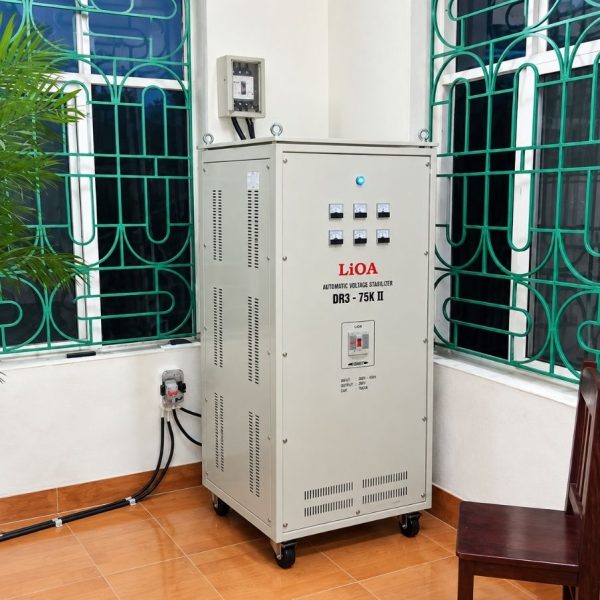

Lưu Ý Khi Lắp Đặt Và Vận Hành

Ổn áp LiOA 75KVA 3 pha là thiết bị công nghiệp có dòng điện làm việc lớn, vì vậy việc lắp đặt cần được thực hiện bởi người có chuyên môn.

Một số lưu ý quan trọng:

• Đo điện áp nguồn trước khi lắp: Nên khảo sát tại thời điểm nhà xưởng mang tải lớn.
• Đấu đúng đầu vào và đầu ra: Kiểm tra thứ tự pha khi phía tải có motor.
• Đảm bảo tiếp địa PE: Vỏ máy cần được nối đất theo thiết kế hệ thống.
• Lựa chọn cáp và MCCB phù hợp: Không nên chỉ căn cứ vào dòng đầu ra khoảng 114A.
• Siết chắc terminal và đầu cos: Tiếp xúc không tốt có thể gây phát nhiệt khi tải lớn.
• Bố trí máy tại nơi thông thoáng: Tránh nước, bụi quá nhiều và nguồn nhiệt trực tiếp.
• Kiểm tra không tải trước khi đóng tải: Xác nhận điện áp đầu ra trước khi kết nối máy móc.
• Đóng tải từng bước: Theo dõi điện áp, dòng điện và nhiệt độ trong quá trình đưa hệ thống vào hoạt động.
• Không vận hành quá tải kéo dài: Nên kiểm tra định kỳ các đầu cáp và điểm đấu nối.

Nếu xuất hiện nhiệt độ tăng bất thường, mùi khét, rung mạnh, tiếng động khác thường hoặc điện áp đầu ra không ổn định, nên ngắt nguồn và kiểm tra trước khi tiếp tục sử dụng.
