Ổn Áp Standa 3 Pha 10KVA DR3-10KII Dải 160V-430V

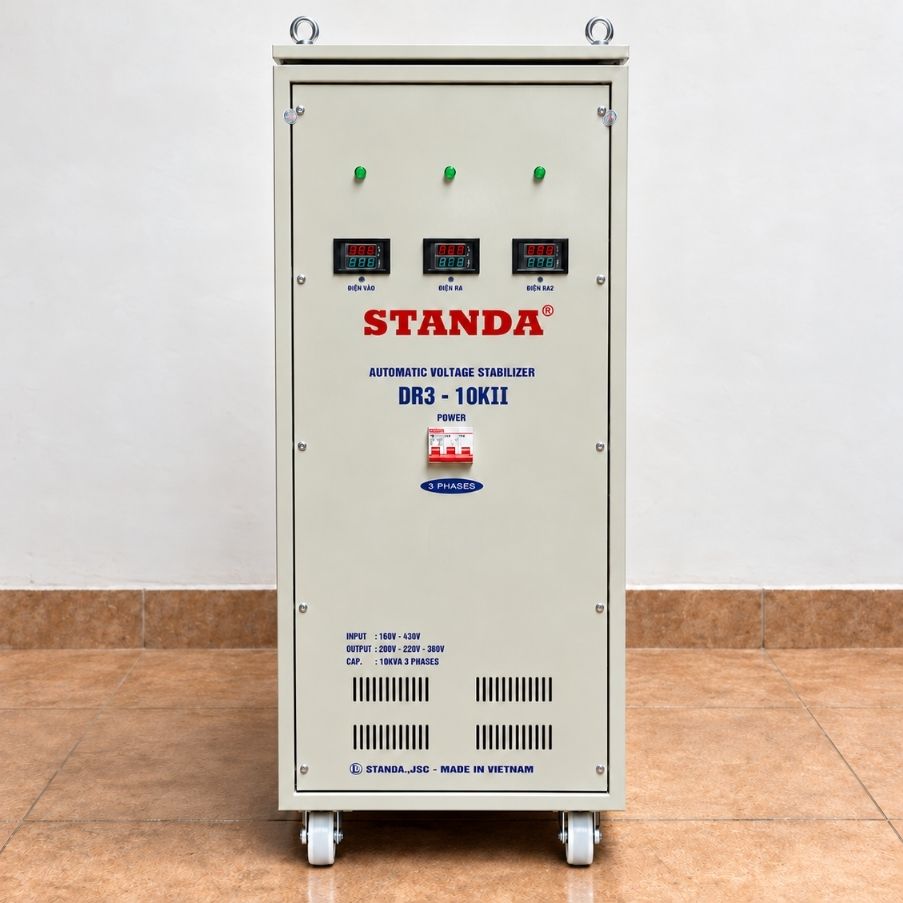

Ổn Áp Standa 3 Pha 10KVA DR3-10KII

Ổn áp Standa 3 pha 10KVA DR3-10KII dải 160V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có nguồn thường xuyên dao động mạnh, đặc biệt tại nhà xưởng, cơ sở sản xuất, khu vực cuối đường dây hoặc nơi điện áp thường xuyên tụt sâu vào giờ cao điểm. Máy có nhiệm vụ theo dõi sự thay đổi của nguồn điện và tự động điều chỉnh điện áp trong phạm vi thiết kế trước khi cấp cho phụ tải phía sau.

Với công suất biểu kiến 10KVA và dải điện áp đầu vào rộng 160V-430V, model DR3-10KII phù hợp với tủ điều khiển, motor, máy cơ khí và các thiết bị 3 pha có tổng tải tương ứng.

Khi lựa chọn ổn áp Standa 10KVA, cần kiểm tra đồng thời điện áp nguồn thực tế, dòng tải, hệ số công suất, đặc tính thiết bị và dòng khởi động của motor. Công suất 10KVA là công suất biểu kiến, không nên mặc định tương đương 10kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standa 10KVA 3 Pha

Standa DR3-10KII được thiết kế cho những nơi nguồn điện 3 pha có mức dao động tương đối lớn. Việc lựa chọn đúng dải đầu vào giúp ổn áp phù hợp hơn với thực trạng điện lưới tại công trình.

Những đặc điểm đáng chú ý gồm:

• Dải đầu vào 160V-430V: Phù hợp với nguồn điện 3 pha thường xuyên xuất hiện thấp áp hoặc cao áp.
• Công suất biểu kiến 10KVA: Thích hợp với các phụ tải có tổng công suất nằm trong khả năng của máy.
• Tự động điều chỉnh điện áp: Hệ thống theo dõi nguồn và thực hiện bù tăng hoặc giảm điện áp trong phạm vi thiết kế.
• Thiết kế cho hệ thống điện 3 pha: Phù hợp với tủ điện, motor và máy móc công nghiệp có thông số tương ứng.
• Hỗ trợ giảm ảnh hưởng của điện áp dao động: Giúp thiết bị phía sau nhận được nguồn điện phù hợp hơn.
• Dải ứng dụng linh hoạt: Có thể sử dụng cho nhà xưởng, phòng kỹ thuật hoặc từng nhóm phụ tải riêng.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của DR3-10KII

Ổn áp Standa 3 pha 10KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp đầu vào và điều chỉnh khi nguồn điện thay đổi. Các bộ phận bên trong phối hợp để đưa điện áp đầu ra về mức phù hợp theo thiết kế.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi nguồn và xử lý tín hiệu điện áp.
• Cơ cấu điều chỉnh: Thực hiện thay đổi điện áp theo tín hiệu từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Phụ thuộc cấu hình của model thực tế.

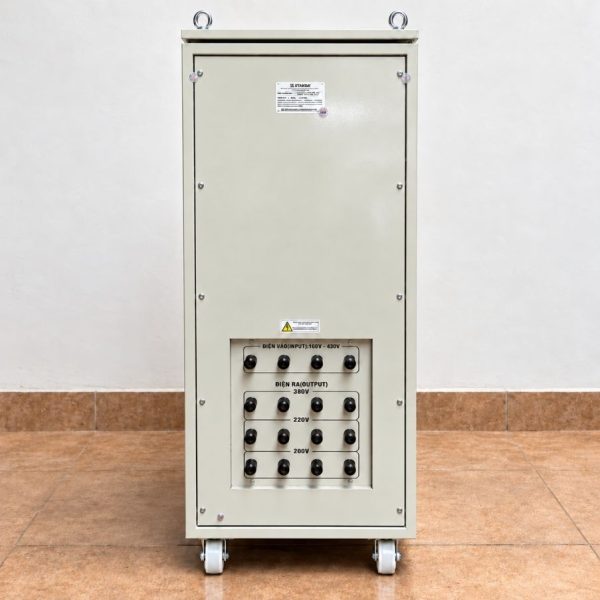

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha và phụ tải.
• Vỏ máy: Bảo vệ các linh kiện và bộ phận dẫn điện bên trong.

Quá trình hoạt động có thể hiểu đơn giản:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh → Cấp điện cho phụ tải

Ổn áp có chức năng chính là điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không tự chuyển nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa DR3-10KII

Những thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được đối chiếu theo tem máy hoặc tài liệu kỹ thuật của DR3-10KII thực tế.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải đầu vào 160V-430V cho biết Standa DR3-10KII được thiết kế để làm việc với nguồn điện 3 pha có mức dao động khá rộng.

Nếu thông số 160V-430V được công bố theo điện áp dây thì điện áp pha tương ứng về mặt lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với một số tình huống thực tế:

• Điện yếu vào giờ cao điểm: Nhiều phụ tải cùng hoạt động khiến điện áp giảm.
• Nhà xưởng xa trạm biến áp: Đường dây dài có thể làm tăng mức sụt áp.
• Nguồn điện thay đổi theo tải: Điện áp tăng giảm khi máy móc đóng hoặc ngắt.
• Khu vực cuối tuyến điện: Nguồn thường kém ổn định hơn khu vực gần điểm cấp.
• Hệ thống sử dụng motor: Dòng khởi động có thể khiến điện áp giảm tạm thời.

Tuy nhiên, dải 160V-430V không có nghĩa máy luôn cung cấp đủ 10KVA tại mọi mức điện áp trong toàn dải. Khi điện áp giảm sâu, khả năng tải thực tế cần được đối chiếu với đặc tính kỹ thuật của model.

So Sánh Dải 160V Và Dải 260V Khi Chọn Ổn Áp 3 Pha

Việc lựa chọn dải điện áp nên dựa trên điện áp thấp nhất đo được tại công trình, không nên chỉ chọn dải rộng theo cảm tính.

• Dải 160V-430V: Phù hợp với khu vực nguồn 3 pha yếu, điện áp có thể tụt sâu và biến động mạnh.
• Dải 260V-430V: Phù hợp với nơi nguồn tương đối ổn định, chỉ thỉnh thoảng xảy ra thấp áp và điện áp hiếm khi xuống dưới 260V.

Nếu nguồn thực tế thường xuyên xuống thấp hơn 260V, dải 160V-430V sẽ phù hợp hơn về phạm vi hoạt động. Ngược lại, nếu nguồn phần lớn ổn định trên 260V thì nên lựa chọn theo đúng nhu cầu thực tế.

Ứng Dụng Của Ổn Áp Standa 3 Pha 10KVA

Với công suất biểu kiến 10KVA, DR3-10KII phù hợp với nhiều nhóm phụ tải 3 pha có tổng tải tương ứng, đặc biệt tại khu vực nguồn điện thường xuyên dao động hoặc tụt thấp.

Một số ứng dụng phù hợp:

• Tủ điều khiển 3 pha: Hỗ trợ duy trì điện áp phù hợp cho hệ thống điều khiển.
• Motor 3 pha: Sử dụng khi dòng định mức và dòng khởi động nằm trong khả năng của máy.
• Máy cơ khí: Phù hợp với thiết bị có tổng tải tương ứng.
• Máy sản xuất: Có thể cấp nguồn cho một nhóm thiết bị riêng.
• Thiết bị đo lường, điều khiển: Hỗ trợ nguồn điện phù hợp hơn cho hệ thống.
• Máy móc chuyên dụng: Sử dụng khi điện áp và đặc tính tải tương thích.
• Xưởng sản xuất: Phù hợp với một nhóm phụ tải có tổng tải nằm trong khả năng của ổn áp.

Trước khi lựa chọn nên kiểm tra dòng thực tế và chế độ hoạt động đồng thời của thiết bị, thay vì chỉ cộng tổng công suất danh nghĩa.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 10KVA

Trước khi lắp đặt DR3-10KII, cần khảo sát nguồn điện và đặc tính của phụ tải. Việc đấu nối điện 3 pha nên được thực hiện bởi người có chuyên môn nhằm bảo đảm đúng kỹ thuật và hạn chế sai sót trong quá trình vận hành.

Một số lưu ý quan trọng:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R tại nhiều thời điểm.
• Xác nhận dải đầu vào: Bảo đảm nguồn thực tế nằm trong phạm vi 160V-430V.
• Kiểm tra tổng tải: Xác định những thiết bị thường xuyên hoạt động đồng thời.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Chọn dây dẫn phù hợp: Căn cứ dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: Lựa chọn phù hợp với dòng và đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng nếu phụ tải có motor.
• Nối đất PE: Vỏ máy cần được nối đất bảo vệ đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi đóng tải.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T trong quá trình vận hành thử.
• Kiểm tra đầu cốt: Bảo đảm các điểm đấu nối chắc chắn, không phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh nơi quá nóng, ẩm hoặc nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, điểm nối và tình trạng vận hành của máy.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho tất cả công trình, bởi điều kiện tải, chiều dài tuyến cáp và phương pháp lắp đặt có thể khác nhau.
