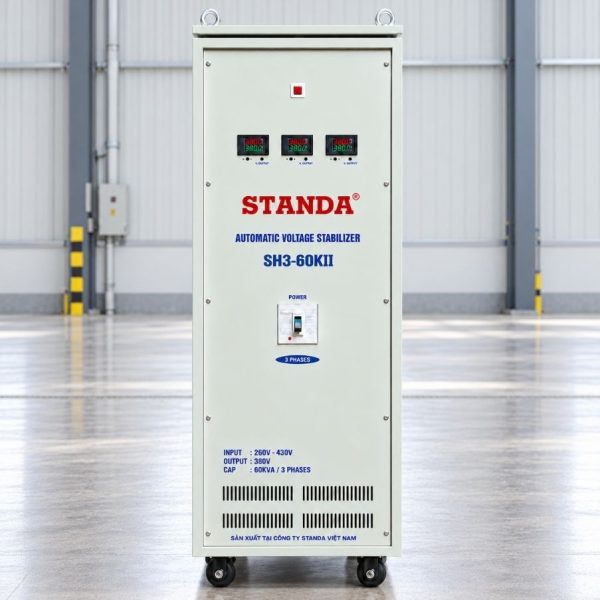

Ổn Áp Standa 3 Pha 60KVA SH3-60KII Dải 260V-430V

Ổn Áp Standa 3 Pha 60KVA SH3-60KII

Ổn áp Standa 3 pha 60KVA SH3-60KII dải 260V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có nguồn thường xuyên dao động trong phạm vi từ 260V đến 430V. Với công suất biểu kiến 60KVA, model này phù hợp cho nhà xưởng, cơ sở sản xuất, motor 3 pha, máy cơ khí, tủ điều khiển và nhiều nhóm phụ tải công nghiệp có tổng công suất tương ứng.

SH3-60KII được lựa chọn trong những khu vực mà điện áp 3 pha không quá yếu nhưng vẫn có hiện tượng tăng giảm theo tải hoặc theo thời điểm trong ngày. Máy có nhiệm vụ theo dõi điện áp đầu vào và thực hiện điều chỉnh trong phạm vi thiết kế trước khi cấp điện cho phụ tải phía sau.

Khi lựa chọn ổn áp 60KVA, cần xem xét đồng thời điện áp thấp nhất thực tế, điện áp cao nhất, dòng tải từng pha, hệ số công suất, dòng khởi động của motor và số lượng thiết bị hoạt động đồng thời. Công suất 60KVA là công suất biểu kiến, không nên hiểu mặc định tương đương 60kW.

Ưu Điểm Của Ổn Áp Standa 60KVA 3 Pha

Ổn áp Standa SH3-60KII được thiết kế cho hệ thống điện 3 pha có mức dao động vừa phải. Khi được lựa chọn đúng theo nguồn điện và phụ tải, máy có thể hỗ trợ cải thiện điều kiện cấp điện cho các thiết bị phía sau.

Một số ưu điểm đáng chú ý:

• Dải đầu vào 260V-430V: Phù hợp với khu vực có điện áp dao động nhưng không tụt quá sâu.
• Công suất 60KVA: Đáp ứng nhiều nhóm phụ tải 3 pha có tổng công suất tương ứng.
• Điều chỉnh điện áp tự động: Theo dõi nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Phù hợp nhiều loại tải: Có thể sử dụng cho motor, máy cơ khí, tủ điều khiển và thiết bị sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp không ổn định: Giúp phụ tải phía sau làm việc trong điều kiện điện áp phù hợp hơn.
• Có thể cấp cho cụm máy riêng: Thuận tiện khi phân chia hệ thống điện trong nhà xưởng.
• Không cần chọn dải quá rộng khi nguồn không quá yếu: Phù hợp với hệ thống có điện áp thấp nhất vẫn quanh ngưỡng 260V trở lên.

Khả năng làm việc thực tế của máy vẫn cần được đối chiếu với đặc tính tải, tem máy và hồ sơ kỹ thuật cụ thể.

Cấu Tạo Của Ổn Áp Standa 3 Pha 60KVA

Ổn áp 3 pha 60KVA gồm nhiều bộ phận phối hợp để thực hiện việc giám sát và điều chỉnh điện áp.

Cấu tạo cơ bản thường gồm:

• Biến áp điều chỉnh: Thực hiện bù tăng hoặc bù giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp đầu vào và xử lý tín hiệu.
• Cơ cấu điều chỉnh: Thay đổi mức điện áp theo lệnh từ bộ điều khiển.
• Thiết bị đóng cắt: Phục vụ quá trình cấp và ngắt nguồn.
• Hệ thống bảo vệ: Tùy theo cấu hình cụ thể của máy.

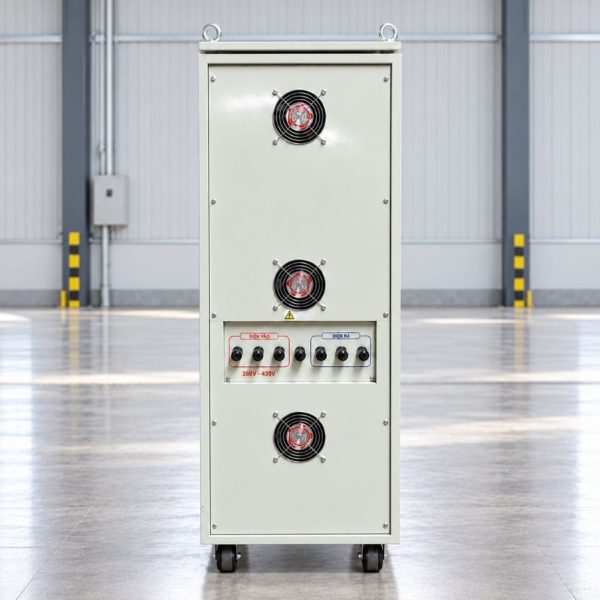

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha và phụ tải.
• Vỏ máy: Bảo vệ các linh kiện và phần điện bên trong.
• Hệ thống thông gió: Hỗ trợ tản nhiệt trong quá trình vận hành.

Với máy công suất 60KVA, các điểm đấu nối và khả năng tản nhiệt cần được đặc biệt chú ý do dòng làm việc tương đối lớn.

Nguyên Lý Hoạt Động Của SH3-60KII

Khi được cấp nguồn, ổn áp liên tục theo dõi điện áp đầu vào. Nếu điện áp tăng hoặc giảm so với mức cần thiết, bộ điều khiển sẽ phát tín hiệu để cơ cấu điều chỉnh thực hiện bù điện áp.

Quá trình hoạt động có thể hiểu như sau:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh → Cấp điện cho phụ tải

Khi điện áp đầu vào thấp, hệ thống thực hiện bù tăng. Khi điện áp đầu vào cao, máy thực hiện bù giảm trong phạm vi thiết kế.

Ổn áp có chức năng chính là ổn định điện áp, không có chức năng:

• Tạo điện khi mất điện.
• Lưu điện như UPS.
• Thay đổi tần số.
• Tự động cải thiện hệ số công suất.
• Thay thế thiết bị chống sét lan truyền.

Thông Số Cơ Bản Của Ổn Áp 3 Pha SH3

Các thông số như điện áp đầu ra, sai số ổn áp, kích thước, trọng lượng, hiệu suất và cấu hình bảo vệ nên được kiểm tra theo tem hoặc hồ sơ kỹ thuật của máy thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải 260V-430V thể hiện phạm vi điện áp đầu vào mà ổn áp được thiết kế để thực hiện điều chỉnh theo cấu hình của model.

Nếu các giá trị này được quy định theo điện áp dây, mức tương đương theo điện áp pha về lý thuyết là:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Điều quan trọng là không nên gọi trực tiếp 260V hay 430V là điện áp của từng pha nếu nhà sản xuất đang công bố theo điện áp dây.

Dải này phù hợp với những hệ thống:

• Nguồn điện giảm vào giờ cao điểm.
• Điện áp dao động theo tải.
• Nhà xưởng có nhiều thiết bị hoạt động luân phiên.
• Nguồn điện không quá yếu nhưng không hoàn toàn ổn định.
• Điện áp thấp nhất thường vẫn từ khoảng 260V trở lên.

Phân Biệt Dải 260V-430V Và 160V-430V

Việc chọn đúng dải điện áp nên căn cứ vào kết quả đo thực tế thay vì chỉ chọn theo cảm giác “điện yếu”.

Dải 260V-430V phù hợp với nguồn điện tương đối ổn định, có dao động nhưng không thường xuyên tụt sâu.

Dải 160V-430V phù hợp hơn với khu vực có điện áp xuống rất thấp, cuối đường dây hoặc nơi nguồn điện suy giảm mạnh vào giờ cao điểm.

Có thể hiểu đơn giản:

• Nguồn thấp nhất vẫn quanh 260V trở lên: Có thể cân nhắc SH3.
• Nguồn thường xuyên xuống dưới 260V: Nên xem xét dải rộng hơn như DR3.

Trước khi quyết định nên đo đầy đủ R-S, S-T và T-R, không nên chỉ đo một cặp pha.

Ứng Dụng Của Ổn Áp Standa 3 Pha 60KVA

Với công suất biểu kiến 60KVA, SH3-60KII phù hợp với nhiều nhóm phụ tải công nghiệp có tổng tải tương ứng.

Một số ứng dụng thực tế:

• Xưởng cơ khí: Cấp nguồn cho máy gia công và thiết bị 3 pha.
• Motor công nghiệp: Sử dụng khi dòng vận hành và dòng khởi động phù hợp.
• Tủ điều khiển: Hỗ trợ duy trì điện áp phù hợp cho hệ thống điều khiển.
• Máy sản xuất: Cấp nguồn cho một hoặc nhiều máy có tổng tải tương ứng.
• Máy bơm và quạt: Phù hợp sau khi kiểm tra thông số động cơ.
• Dây chuyền sản xuất: Dùng cho một cụm phụ tải hoặc một khu vực riêng.
• Thiết bị chuyên dụng: Áp dụng khi yêu cầu điện áp và dòng tải tương thích.

Việc chọn công suất nên dựa trên tổng tải vận hành thực tế, không chỉ dựa trên công suất ghi tên của một thiết bị riêng lẻ.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 60KVA SH3-60KII

Khi được lựa chọn đúng theo nguồn và phụ tải, ổn áp SH3-60KII giúp hệ thống điện vận hành hợp lý hơn trong điều kiện điện áp dao động.

Một số lợi ích gồm:

• Hỗ trợ duy trì điện áp phù hợp cho phụ tải.
• Giảm ảnh hưởng của hiện tượng thấp áp hoặc cao áp trong phạm vi thiết kế.
• Phù hợp với nhiều loại máy công nghiệp 3 pha.
• Có thể cấp nguồn cho một cụm máy riêng.
• Thuận tiện trong việc tổ chức hệ thống điện nhà xưởng.
• Hỗ trợ hạn chế tình trạng thiết bị hoạt động bất thường do điện áp không phù hợp.
• Phù hợp với nguồn điện không tụt quá sâu dưới 260V.

Ổn áp không tạo thêm công suất cho nguồn điện. Nếu nguồn phía trước yếu do dây dẫn nhỏ, trạm nguồn không đủ tải hoặc điểm đấu nối kém, cần xử lý nguyên nhân của hệ thống điện.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 60KVA

Việc lắp đặt SH3-60KII cần được thực hiện bởi kỹ thuật viên có chuyên môn vì dòng làm việc của hệ thống tương đối lớn.

Một số yêu cầu quan trọng:

• Kiểm tra nguồn: Đo R-S, S-T và T-R trước khi lắp đặt.
• Xác nhận dải đầu vào: Bảo đảm nguồn phù hợp 260V-430V.
• Kiểm tra tổng tải: Xác định những thiết bị có thể chạy đồng thời.
• Đấu đúng đầu vào và đầu ra: Tuân thủ sơ đồ kỹ thuật của máy.
• Kiểm tra thứ tự pha: Đặc biệt khi tải có motor.
• Chọn dây dẫn phù hợp: Căn cứ dòng, chiều dài tuyến và phương pháp đi dây.
• Bố trí MCCB: Tính theo đặc tính của hệ thống.
• Nối đất PE: Vỏ máy cần được tiếp địa đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi cấp phụ tải.
• Tăng tải từng bước: Theo dõi dòng ba pha khi vận hành.
• Kiểm tra đầu cốt: Bảo đảm điểm tiếp xúc chắc chắn.
• Bố trí thông thoáng: Hạn chế tích tụ nhiệt trong quá trình sử dụng.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho mọi công trình.
