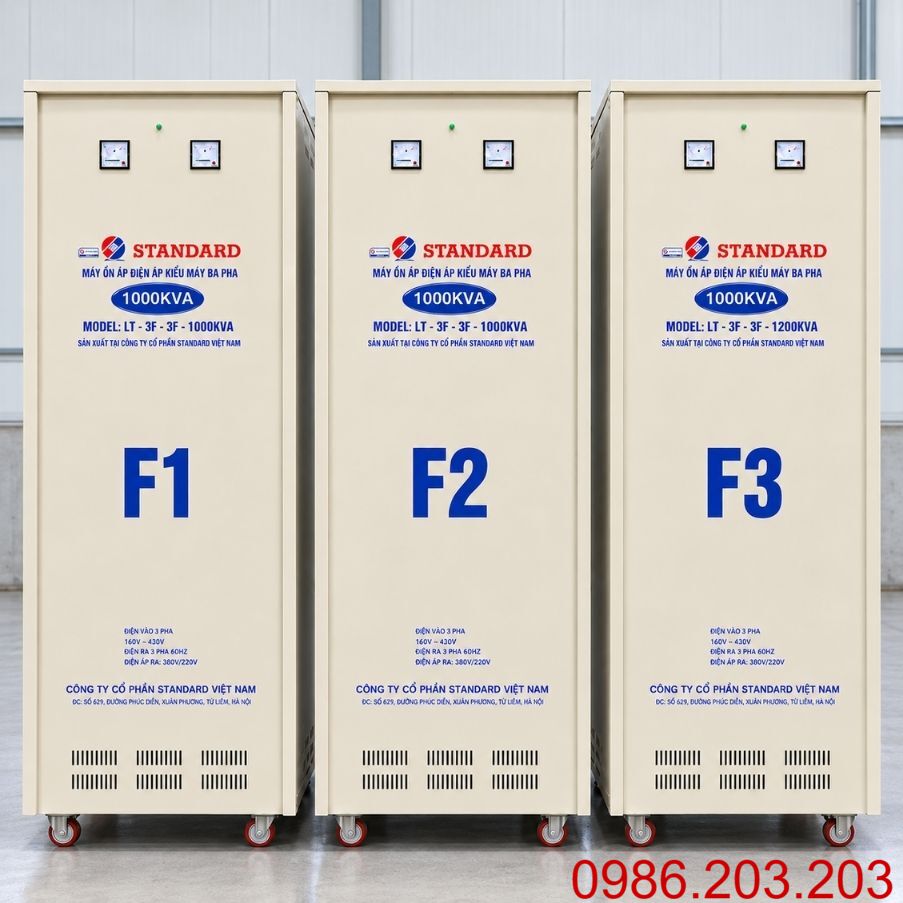

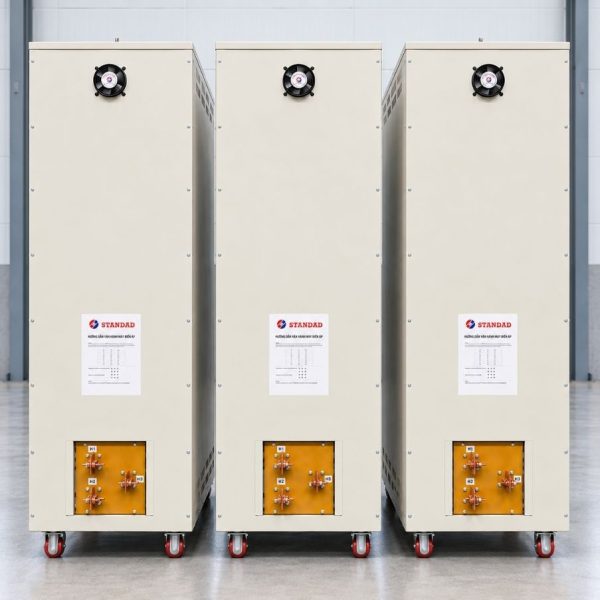

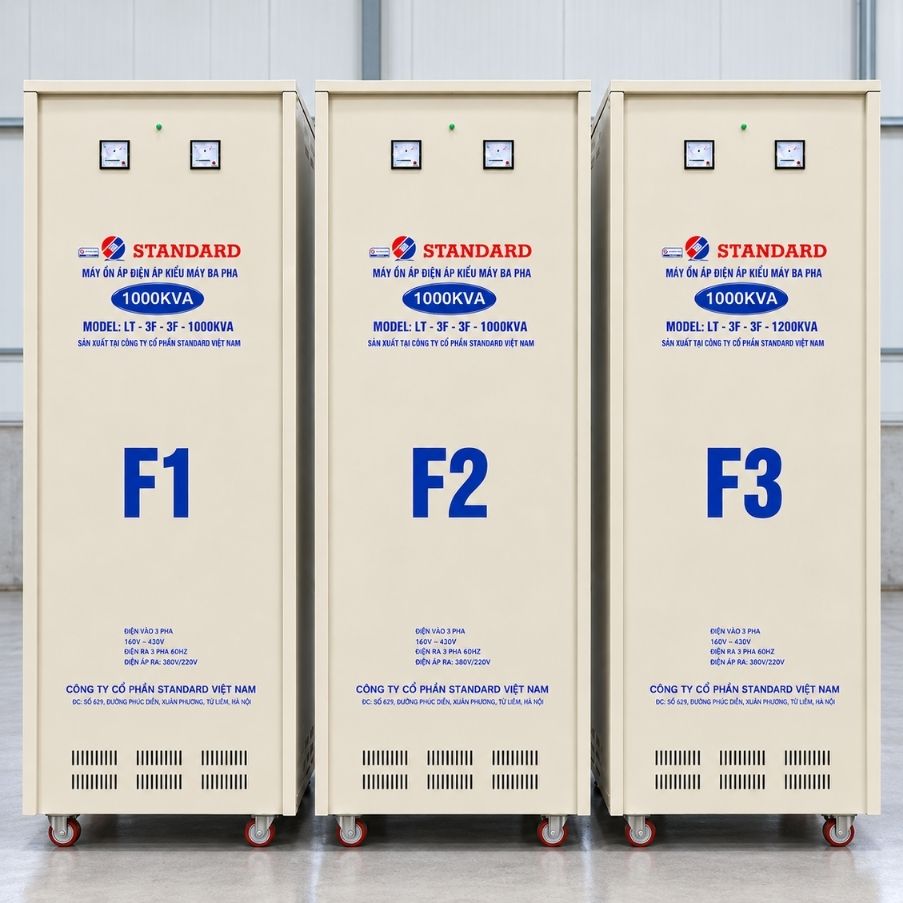

Ổn Áp Standard 3 Pha 1000KVA SH3-1000K/3II Dải 260V-430V

Ổn Áp Standard 3 Pha 1000KVA SH3-1000K/3II

Ổn áp Standard 3 pha 1000KVA SH3-1000K/3II dải 260V-430V là thiết bị ổn định điện áp tự động dành cho nhà máy, khu công nghiệp và hệ thống sản xuất sử dụng nguồn điện 3 pha công suất lớn. Với công suất biểu kiến 1000KVA, thiết bị được thiết kế để điều chỉnh điện áp khi nguồn điện tăng cao hoặc sụt giảm trong phạm vi làm việc, hỗ trợ duy trì điều kiện cấp điện phù hợp cho máy móc và dây chuyền sản xuất.

Trong thực tế, nhiều nhà máy có trạm biến áp riêng nhưng vẫn gặp hiện tượng điện áp dao động khi nhiều motor, máy ép nhựa, máy nén khí hoặc dây chuyền sản xuất vận hành đồng thời. Nếu tình trạng này kéo dài, thiết bị điện có thể phát sinh lỗi, giảm hiệu quả hoạt động hoặc ngừng vận hành do nguồn điện không đáp ứng yêu cầu.

Standard SH3-1000K/3II với dải điện áp đầu vào 260V-430V hướng đến những hệ thống điện có mức dao động tương đối lớn.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 1000KVA 3 Pha

Ổn áp Standard SH3-1000K/3II hướng đến nhu cầu điều chỉnh điện áp cho hệ thống điện công nghiệp có phụ tải lớn, đặc biệt tại những nhà máy thường xuyên xuất hiện hiện tượng điện áp thay đổi theo giờ sản xuất.

Những đặc điểm đáng chú ý gồm:

• Công suất biểu kiến 1000KVA: Phù hợp với hệ thống điện 3 pha có tổng phụ tải nằm trong giới hạn thiết kế.
• Dải điện áp đầu vào 260V-430V: Hỗ trợ điều chỉnh điện áp khi nguồn điện tăng hoặc giảm trong phạm vi làm việc.
• Điều chỉnh điện áp tự động: Giám sát điện áp nguồn và thực hiện bù tăng hoặc giảm theo tín hiệu điều khiển.
• Ứng dụng công nghiệp đa dạng: Có thể sử dụng cho motor, máy CNC, máy nén khí, máy ép nhựa và dây chuyền sản xuất.
• Hỗ trợ duy trì nguồn điện phù hợp: Hạn chế ảnh hưởng của điện áp dao động đối với thiết bị phía sau.
• Phục vụ nhiều nhóm phụ tải: Có thể bố trí cấp điện cho một khu vực sản xuất hoặc hệ thống phân phối điện tập trung.
• Vận hành tự động: Giảm nhu cầu điều chỉnh điện áp thủ công.
• Phù hợp với nhà máy hoạt động nhiều ca: Hỗ trợ ổn định điện áp khi mức sử dụng điện thay đổi theo thời điểm.

Điểm nổi bật của ổn áp Standard 1000KVA là công suất biểu kiến lớn kết hợp với dải điện áp đầu vào rộng. Đây là yếu tố đáng cân nhắc đối với những nhà máy có điện áp nguồn thay đổi khi nhiều thiết bị cùng vận hành.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standard SH3-1000K/3II

Đối với ổn áp công nghiệp công suất 1000KVA, chất lượng cấu tạo bên trong ảnh hưởng trực tiếp đến khả năng chịu tải, mức phát nhiệt và độ tin cậy khi vận hành. Các bộ phận dẫn điện và điều khiển cần được thiết kế phù hợp với dòng điện lớn.

Các bộ phận chính của hệ thống ổn áp tự động thường gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp, yêu cầu vật liệu và tiết diện phù hợp.
• Lõi thép kỹ thuật điện: Tạo mạch từ, ảnh hưởng đến tổn hao điện năng và đặc tính hoạt động.
• Mạch điều khiển điện tử: Giám sát điện áp nguồn và xử lý tín hiệu điều chỉnh.
• Cơ cấu điều chỉnh và tiếp điện: Thay đổi mức bù điện áp theo tín hiệu điều khiển, tùy thiết kế.
• Thanh dẫn điện và đầu cốt: Kết nối các bộ phận, bảo đảm khả năng mang dòng phù hợp.
• Hệ thống bảo vệ và vỏ máy: Bảo vệ linh kiện, hỗ trợ vận hành và kiểm tra theo cấu hình thực tế.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi trong dải 260V-430V, mạch điều khiển phát hiện sai lệch và điều khiển cơ cấu ổn áp bù tăng hoặc giảm điện áp, giúp duy trì điện áp đầu ra gần giá trị thiết kế trong giới hạn vận hành cho phép.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 1000KVA SH3

Đối với ổn áp công nghiệp công suất lớn, thông số kỹ thuật là căn cứ quan trọng để đánh giá khả năng đáp ứng của thiết bị. Ngoài công suất danh định, cần kiểm tra điện áp đầu vào, điện áp đầu ra và giới hạn chịu tải thực tế.

Lưu ý: Các thông số về sai số ổn áp, thời gian đáp ứng, hiệu suất, kích thước, trọng lượng, số lượng tủ, vật liệu cuộn dây và các chức năng bảo vệ cần được xác nhận theo tem máy hoặc tài liệu kỹ thuật của sản phẩm thực tế.

Ổn Áp Standard 3 Pha 1000KVA Có Dòng Điện Bao Nhiêu Ampe?

Với hệ thống điện 3 pha cân bằng tại điện áp dây đầu ra 380V, dòng điện được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 1.000.000VA: Công suất biểu kiến.
• U = 380V: Điện áp dây đầu ra tham khảo.
• I ≈ 1.519A: Dòng điện tính toán.

Như vậy, ổn áp 3 pha 1000KVA có dòng điện danh định tính toán khoảng 1.519A tại điện áp dây đầu ra 380V, trong điều kiện tải cân bằng.

Đây là giá trị tính toán theo công suất biểu kiến, không phải dòng điện tối đa được bảo đảm trong mọi điều kiện vận hành.

Khi điện áp đầu vào giảm, dòng điện đầu vào có thể tăng nếu công suất phụ tải được duy trì. Vì vậy, cần kiểm tra khả năng mang dòng của cuộn dây, thanh dẫn điện và giới hạn chịu tải khi nguồn điện yếu.

Đặc biệt, 1000KVA là công suất biểu kiến, không mặc định tương đương 1000kW. Công suất thực phụ thuộc vào hệ số công suất và chế độ vận hành của phụ tải.

So Sánh Dải Điện Áp 260V-430V Và 304V-420V

Đối với hệ thống điện công nghiệp, điện áp thấp nhất và cao nhất tại vị trí lắp đặt là yếu tố quan trọng để lựa chọn dải điện áp đầu vào phù hợp.

Hai dải điện áp có sự khác biệt như sau:

Kinh nghiệm thực tế: Nếu điện áp tại nhà máy có thời điểm giảm xuống dưới 304V nhưng vẫn nằm trong khoảng 260V-430V, dải điện áp rộng là lựa chọn đáng cân nhắc.

Ngược lại, với nguồn điện tương đối ổn định, cần đánh giá nhu cầu sử dụng và điều kiện vận hành để lựa chọn thiết bị phù hợp.

Không nên mặc định dải điện áp rộng luôn có khả năng chịu tải lớn hơn hoặc tốc độ điều chỉnh nhanh hơn. Những đặc tính này còn phụ thuộc vào thiết kế của từng sản phẩm.

Ứng Dụng Thực Tế Của Ổn Áp Standard 3 Pha 1000KVA

Với công suất biểu kiến 1000KVA, Standard SH3-1000K/3II được định hướng sử dụng cho hệ thống điện công nghiệp có nhiều thiết bị công suất lớn hoạt động đồng thời.

Những ứng dụng phổ biến gồm:

• Nhà máy cơ khí: Phục vụ máy gia công, máy cắt và hệ thống motor công nghiệp.
• Dây chuyền sản xuất nhựa: Cấp nguồn cho máy ép nhựa, bộ gia nhiệt và hệ thống điều khiển.
• Nhà máy in công nghiệp: Hỗ trợ cấp nguồn cho máy in và các thiết bị phụ trợ.
• Hệ thống máy CNC: Duy trì điện áp phù hợp với yêu cầu vận hành.
• Cụm máy nén khí: Có thể sử dụng khi tổng phụ tải và dòng khởi động đáp ứng giới hạn của ổn áp.
• Nhà máy chế biến thực phẩm: Phục vụ motor, máy đóng gói và dây chuyền sản xuất.
• Hệ thống máy bơm: Cấp nguồn cho nhiều máy bơm công nghiệp có tổng phụ tải phù hợp.
• Tủ điện phân phối tổng: Điều chỉnh điện áp trước khi cấp điện cho nhiều nhóm máy móc.

Đối với hệ thống có nhiều motor khởi động trực tiếp, dòng khởi động có thể lớn hơn đáng kể so với dòng điện vận hành thông thường.

Vì Sao Nhà Máy Có Điện Yếu Nên Cân Nhắc Ổn Áp Standard 1000KVA?

Trong nhiều hệ thống điện công nghiệp, hiện tượng điện yếu thường xuất hiện khi phụ tải tăng nhanh hoặc đường dây cấp điện không đáp ứng tốt điều kiện vận hành.

Khi điện áp giảm, một số thiết bị có thể hoạt động không đúng chế độ thiết kế, phát sinh cảnh báo hoặc tự ngắt.

Ổn áp Standard 1000KVA dải 260V-430V là giải pháp cần xem xét khi nhà máy gặp những tình trạng sau:

• Điện áp giảm vào giờ sản xuất cao điểm: Nhiều máy móc hoạt động đồng thời khiến nguồn điện biến động.
• Motor khởi động gây sụt áp: Dòng khởi động lớn ảnh hưởng đến thiết bị sử dụng chung nguồn.
• Máy CNC thường xuyên báo lỗi nguồn: Điện áp cấp có thể nằm ngoài giới hạn cho phép.
• Dây chuyền tự động hóa hoạt động không ổn định: Cần kiểm tra ảnh hưởng của điện áp tăng giảm.
• Nguồn cấp qua đường dây dài: Điện áp tại phụ tải có thể thấp hơn đáng kể so với đầu nguồn.
• Nhiều nhóm phụ tải hoạt động luân phiên: Điện áp thay đổi theo chế độ sản xuất.

Tuy nhiên, ổn áp không tạo thêm công suất cho hệ thống nguồn điện. Nếu nguyên nhân điện yếu xuất phát từ trạm biến áp, đường dây hoặc thiết bị đóng cắt không đủ khả năng cấp tải, cần xử lý những vấn đề này trước hoặc kết hợp với giải pháp ổn áp.

Hướng Dẫn Lắp Đặt Ổn Áp Standard SH3-1000K/3II An Toàn

Ổn áp Standard 3 pha 1000KVA là thiết bị có dòng điện lớn, yêu cầu phương án lắp đặt phù hợp với điều kiện thực tế của nhà máy.

Những công việc quan trọng gồm:

• Khảo sát nguồn điện: Đo điện áp giữa các pha tại nhiều thời điểm, đặc biệt khi dây chuyền vận hành toàn tải.
• Lựa chọn vị trí đặt máy: Bố trí khu vực khô ráo, thông thoáng và có nền chịu lực phù hợp.
• Kiểm tra kết cấu thiết bị: Xác định kích thước, trọng lượng, số lượng tủ và phương án vận chuyển.
• Đấu nối đúng sơ đồ: Xác định đầu vào, đầu ra và dây trung tính nếu thiết kế yêu cầu.
• Thiết kế hệ thống dẫn điện: Lựa chọn cáp điện hoặc thanh cái phù hợp với dòng tải và điều kiện công trình.
• Trang bị thiết bị đóng cắt: Chọn MCCB hoặc giải pháp bảo vệ có khả năng mang tải và cắt ngắn mạch phù hợp.
• Kiểm tra thứ tự pha: Bảo đảm motor hoạt động đúng chiều quay.
• Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
• Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái điều khiển trước khi đóng phụ tải.
• Đưa tải vào từng bước: Theo dõi dòng điện từng pha, điện áp và nhiệt độ các điểm đấu nối.
• Kiểm tra định kỳ: Vệ sinh và kiểm tra thanh dẫn, đầu cốt, cơ cấu điều chỉnh theo quy trình an toàn.

Lưu ý: Với dòng điện danh định tính toán khoảng 1.519A tại đầu ra 380V, hệ thống có thể cần sử dụng thanh cái điện công nghiệp hoặc nhiều tuyến cáp song song, tùy điều kiện lắp đặt.
