Ổn Áp Standard 3 Pha 1500KVA NM-1500K/3II Dải 304V-420V

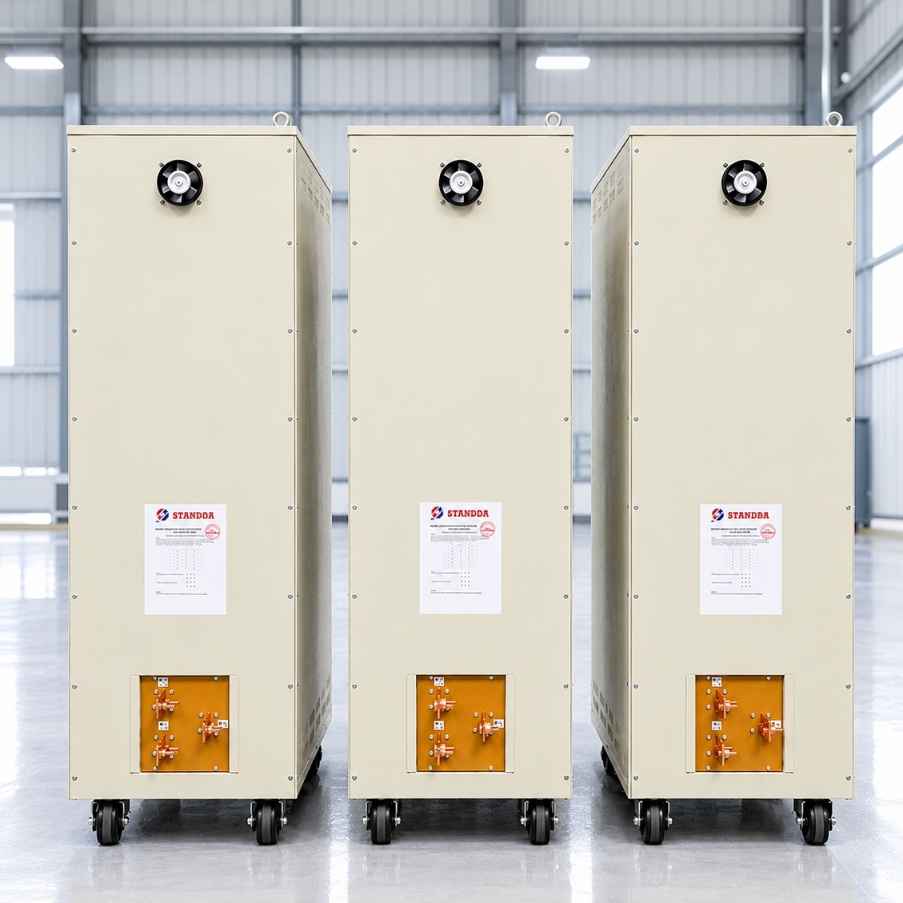

Ổn Áp Standard 3 Pha 1500KVA NM-1500K/3II

Ổn áp Standard 3 pha 1500KVA NM-1500K/3II dải 304V-420V là thiết bị ổn định điện áp tự động dành cho nhà máy, khu công nghiệp và hệ thống sản xuất sử dụng nguồn điện 3 pha có tổng phụ tải lớn. Với công suất biểu kiến 1500KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện tăng hoặc giảm trong phạm vi thiết kế, góp phần duy trì nguồn điện phù hợp cho máy móc và dây chuyền sản xuất.

Trong thực tế, nhiều nhà máy đã sử dụng trạm biến áp riêng nhưng vẫn gặp tình trạng điện áp dao động khi các dây chuyền hoạt động đồng thời. Sự thay đổi này có thể ảnh hưởng đến motor công nghiệp, máy CNC, máy nén khí và hệ thống điều khiển tự động.

Standard NM-1500K/3II với dải điện áp đầu vào 304V-420V hướng đến những hệ thống điện có nguồn tương đối ổn định nhưng vẫn cần điều chỉnh điện áp trong quá trình vận hành.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 1500KVA 3 Pha

Ổn áp Standard NM-1500K/3II được định hướng sử dụng cho các hệ thống điện công nghiệp có tổng phụ tải lớn, đặc biệt tại những nhà máy yêu cầu duy trì điện áp phù hợp trong quá trình sản xuất liên tục.

Những đặc điểm đáng chú ý gồm:

• Công suất biểu kiến 1500KVA: Phù hợp với hệ thống điện 3 pha có tổng phụ tải nằm trong giới hạn thiết kế.
• Dải điện áp đầu vào 304V-420V: Thích hợp với nguồn điện tương đối ổn định, ít xảy ra sụt áp sâu.
• Tự động điều chỉnh điện áp: Giám sát nguồn điện và thực hiện bù tăng hoặc giảm điện áp.
• Ứng dụng công nghiệp đa dạng: Có thể sử dụng cho motor, máy CNC, máy nén khí, máy ép nhựa và dây chuyền sản xuất.
• Hỗ trợ duy trì điện áp phù hợp: Hạn chế ảnh hưởng của những biến động điện áp đối với thiết bị phía sau.
• Phục vụ phụ tải tập trung: Có thể bố trí cấp điện cho nhiều nhóm máy móc hoặc một khu vực sản xuất.
• Vận hành tự động: Giảm nhu cầu thao tác điều chỉnh điện áp thủ công.
• Phù hợp với hệ thống sản xuất nhiều ca: Hỗ trợ điều chỉnh điện áp khi mức phụ tải thay đổi theo thời điểm.

Điểm quan trọng của ổn áp Standard 1500KVA không chỉ nằm ở công suất danh định mà còn ở khả năng đáp ứng điều kiện nguồn điện thực tế.

Với hệ thống điện công nghiệp quy mô lớn, việc lựa chọn đúng dải điện áp và công suất giúp hạn chế nguy cơ gián đoạn sản xuất do điện áp không phù hợp.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standard NM-1500K/3II

Đối với ổn áp công nghiệp công suất 1500KVA, chất lượng cấu tạo bên trong ảnh hưởng trực tiếp đến khả năng chịu tải, mức phát nhiệt và độ tin cậy khi vận hành. Hệ thống cuộn dây, lõi thép và các bộ phận dẫn điện cần đáp ứng yêu cầu kỹ thuật của thiết bị có dòng điện lớn.

Các bộ phận chính của ổn áp tự động thường gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp, yêu cầu vật liệu và tiết diện phù hợp.
• Lõi thép kỹ thuật điện: Tạo mạch từ, ảnh hưởng đến tổn hao điện năng và đặc tính vận hành.
• Mạch điều khiển điện tử: Giám sát điện áp nguồn và xử lý tín hiệu điều chỉnh.
• Cơ cấu điều chỉnh và tiếp điện: Thay đổi mức bù điện áp theo tín hiệu điều khiển, tùy thiết kế.
• Thanh dẫn điện và đầu cốt: Kết nối các bộ phận, bảo đảm khả năng mang dòng phù hợp.
• Hệ thống bảo vệ và vỏ máy: Hỗ trợ bảo vệ linh kiện, thuận tiện cho vận hành và kiểm tra theo cấu hình thực tế.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi trong dải 304V-420V, mạch điều khiển phát hiện sai lệch và điều khiển cơ cấu ổn áp bù tăng hoặc giảm điện áp, giúp duy trì điện áp đầu ra gần giá trị định mức trong giới hạn vận hành cho phép.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 1500KVA NM

Đối với hệ thống điện công nghiệp có phụ tải lớn, thông số kỹ thuật là căn cứ quan trọng để đánh giá khả năng đáp ứng của ổn áp. Ngoài công suất danh định, cần xem xét dải điện áp đầu vào, điện áp đầu ra và giới hạn chịu tải thực tế.

Lưu ý: Các thông số về sai số ổn áp, thời gian đáp ứng, hiệu suất, vật liệu cuộn dây, kích thước, trọng lượng, số lượng tủ và chức năng bảo vệ cần được xác nhận theo tem máy hoặc tài liệu kỹ thuật của sản phẩm.

Ổn Áp Standard 3 Pha 1500KVA Có Dòng Điện Bao Nhiêu Ampe?

Với hệ thống điện 3 pha cân bằng tại điện áp dây đầu ra 380V, dòng điện được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 1.500.000VA: Công suất biểu kiến.
• U = 380V: Điện áp dây đầu ra tham khảo.
• I ≈ 2.279A: Dòng điện tính toán.

Như vậy, ổn áp 3 pha 1500KVA có dòng điện danh định tính toán khoảng 2.279A tại điện áp dây đầu ra 380V, trong điều kiện phụ tải cân bằng.

Đây là giá trị tính toán, không phải dòng điện tối đa được bảo đảm trong mọi chế độ vận hành.

Khi điện áp đầu vào giảm, dòng điện đầu vào có thể tăng nếu công suất phụ tải được duy trì. Vì vậy, cần kiểm tra khả năng mang dòng của cuộn dây, thanh dẫn và hệ thống đóng cắt.

Đặc biệt, 1500KVA là công suất biểu kiến, không mặc định tương đương 1500kW. Công suất thực của phụ tải phụ thuộc vào hệ số công suất và chế độ vận hành.

Phân Biệt Dải Điện Áp 304V-420V Và 260V-430V

Khi lựa chọn ổn áp công nghiệp, điện áp thấp nhất và cao nhất đo được tại vị trí lắp đặt là yếu tố quan trọng để xác định dải điện áp phù hợp.

Hai dải điện áp có những khác biệt đáng chú ý:

Kinh nghiệm thực tế: Nếu điện áp tại nhà máy thường xuyên duy trì trong khoảng 304V-420V, dải NM là phương án đáng cân nhắc. Ngược lại, nếu nguồn điện có thời điểm giảm dưới 304V, cần xem xét thiết bị có dải đầu vào rộng hơn.

Ứng Dụng Thực Tế Của Ổn Áp Standard 3 Pha 1500KVA

Với công suất biểu kiến 1500KVA, Standard NM-1500K/3II được định hướng sử dụng cho những hệ thống điện công nghiệp có nhiều thiết bị công suất lớn hoạt động đồng thời.

Những ứng dụng phổ biến gồm:

• Nhà máy cơ khí: Phục vụ máy gia công, máy cắt và hệ thống motor công nghiệp.
• Dây chuyền sản xuất nhựa: Cấp điện cho máy ép nhựa, bộ gia nhiệt và thiết bị điều khiển.
• Nhà máy in công nghiệp: Hỗ trợ nguồn điện cho máy in và dây chuyền phụ trợ.
• Hệ thống máy CNC: Duy trì điện áp phù hợp với yêu cầu vận hành.
• Cụm máy nén khí: Có thể sử dụng khi tổng phụ tải và dòng khởi động đáp ứng giới hạn của ổn áp.
• Nhà máy chế biến thực phẩm: Phục vụ motor, máy đóng gói và hệ thống sản xuất.
• Hệ thống bơm công nghiệp: Cấp điện cho cụm máy bơm có tổng công suất phù hợp.
• Tủ điện phân phối tổng: Điều chỉnh điện áp trước khi cấp cho nhiều khu vực sản xuất.

Vì Sao Nhà Máy Công Suất Lớn Cần Cân Nhắc Ổn Áp Standard 1500KVA?

Trong quá trình sản xuất, điện áp nguồn có thể biến động khi nhiều dây chuyền và thiết bị công suất lớn hoạt động đồng thời. Nếu điện áp không phù hợp, máy móc có thể phát sinh cảnh báo hoặc ngừng vận hành.

Những tình trạng cần xem xét sử dụng ổn áp gồm:

• Điện áp giảm vào giờ sản xuất cao điểm: Phụ tải tăng khi nhiều dây chuyền vận hành.
• Motor khởi động gây sụt áp: Dòng khởi động lớn ảnh hưởng đến thiết bị sử dụng chung nguồn.
• Máy CNC báo lỗi điện áp: Điện áp cấp có thể nằm ngoài giới hạn làm việc.
• Hệ thống điều khiển hoạt động không ổn định: Cần kiểm tra ảnh hưởng từ điện áp nguồn.
• Đường dây cấp điện dài: Sụt áp khiến điện áp tại vị trí sử dụng thấp hơn đầu nguồn.
• Phụ tải thay đổi liên tục: Điện áp có thể biến động theo chế độ sản xuất.

Ổn áp Standard 1500KVA dải 304V-420V có thể hỗ trợ điều chỉnh điện áp trong phạm vi thiết kế, giúp thiết bị phía sau được cấp nguồn phù hợp hơn.

Tuy nhiên, ổn áp không tạo thêm công suất cho trạm biến áp hoặc hệ thống điện.

Nếu điện áp thấp do trạm biến áp không đủ khả năng cấp tải, đường dây quá tải hoặc điểm đấu nối không phù hợp, cần xử lý nguyên nhân trước khi lắp đặt ổn áp.

Hướng Dẫn Lắp Đặt Ổn Áp Standard NM-1500K/3II An Toàn

Ổn áp Standard 3 pha 1500KVA là thiết bị có dòng điện lớn, vì vậy quá trình lắp đặt cần được khảo sát và thiết kế phù hợp với điều kiện thực tế của nhà máy.

Những công việc quan trọng gồm:

• Khảo sát nguồn điện: Đo điện áp giữa các pha tại nhiều thời điểm, đặc biệt khi dây chuyền hoạt động toàn tải.
• Lựa chọn vị trí đặt máy: Bố trí nơi khô ráo, thông thoáng và có nền chịu lực phù hợp.
• Kiểm tra kết cấu thiết bị: Xác định kích thước, trọng lượng, số lượng tủ và phương án vận chuyển.
• Đấu nối đúng sơ đồ: Xác định đầu vào, đầu ra và dây trung tính nếu cấu hình yêu cầu.
• Thiết kế hệ thống dẫn điện: Lựa chọn cáp điện hoặc thanh cái theo dòng điện và điều kiện công trình.
• Trang bị thiết bị đóng cắt: Chọn MCCB, ACB hoặc giải pháp bảo vệ phù hợp với dòng điện và mức ngắn mạch dự kiến.
• Kiểm tra thứ tự pha: Bảo đảm motor và thiết bị điện hoạt động đúng chiều quay.
• Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
• Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái điều khiển.
• Đưa tải vào từng bước: Theo dõi điện áp, dòng điện và nhiệt độ tại các điểm đấu nối.
• Kiểm tra định kỳ: Vệ sinh, kiểm tra thanh dẫn và cơ cấu điều chỉnh theo quy trình an toàn.

Lưu ý: Với dòng điện danh định tính toán khoảng 2.279A tại điện áp đầu ra 380V, hệ thống có thể cần sử dụng thanh cái điện công nghiệp hoặc nhiều tuyến cáp song song, tùy thiết kế công trình.
