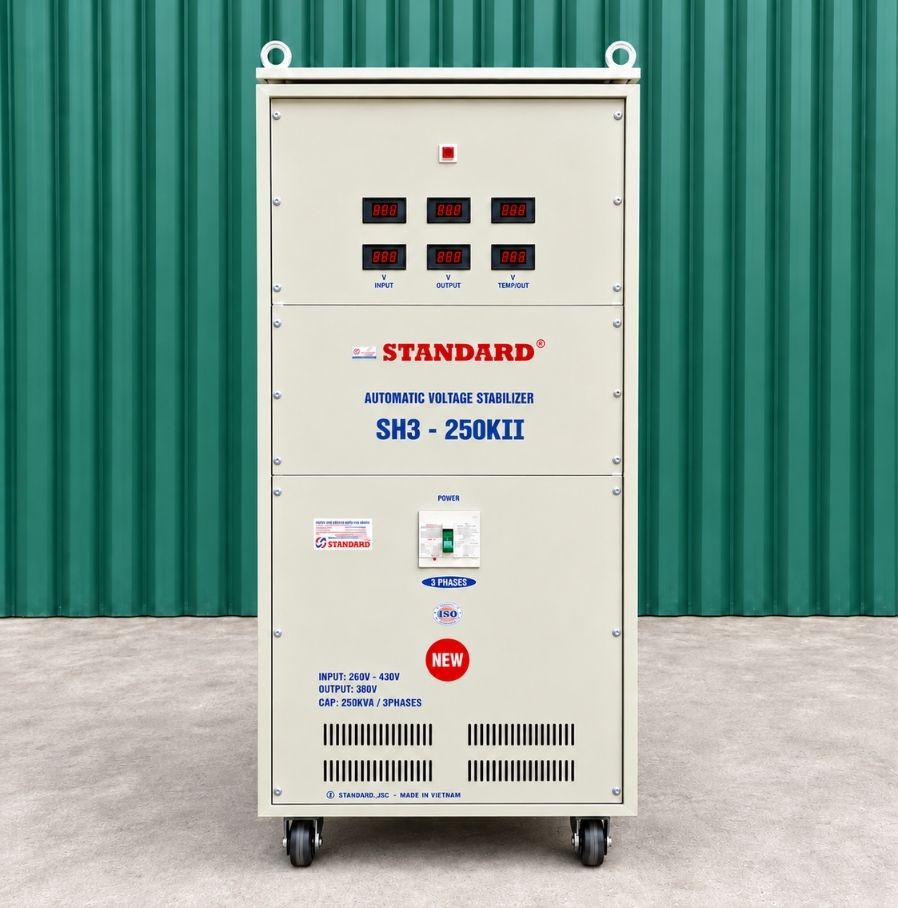

Ổn Áp Standard 3 Pha 250KVA SH3-250KII Dải 260V-430V

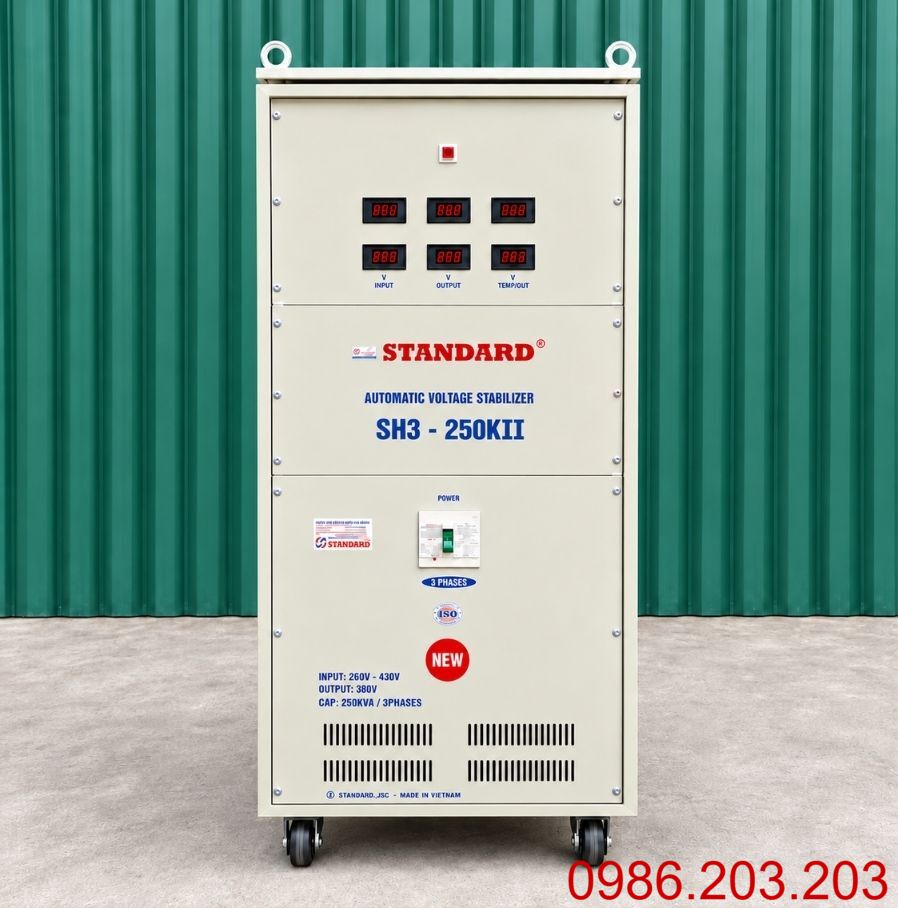

Ổn Áp Standard 3 Pha 250KVA SH3-250KII

Ổn áp Standard 3 pha 250KVA SH3-250KII dải 260V-430V là thiết bị ổn định điện áp tự động dành cho nhà máy, xưởng sản xuất và hệ thống điện công nghiệp có phụ tải lớn. Với công suất biểu kiến 250KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện tăng cao hoặc sụt thấp trong phạm vi thiết kế, giúp duy trì điều kiện cấp điện phù hợp cho máy móc trong quá trình vận hành.

Trong thực tế, nhiều nhà xưởng gặp hiện tượng điện áp dao động khi máy CNC, motor, máy nén khí và các thiết bị công nghiệp hoạt động đồng thời. Nếu tình trạng này kéo dài, máy móc có thể hoạt động không ổn định, phát sinh lỗi điều khiển hoặc gặp khó khăn khi khởi động.

Standard SH3-250KII sử dụng dải điện áp đầu vào 260V-430V, phù hợp với những hệ thống điện 3 pha có hiện tượng sụt áp hoặc tăng áp trong phạm vi trên. Để lựa chọn đúng thiết bị, cần kiểm tra điện áp nguồn thực tế, tổng công suất biểu kiến, dòng điện từng pha và đặc tính khởi động của phụ tải.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 250KVA 3 Pha

Standard SH3-250KII đáp ứng nhu cầu điều chỉnh điện áp tự động cho hệ thống điện công nghiệp có tổng phụ tải lớn. Điểm đáng chú ý của thiết bị là dải điện áp đầu vào 260V-430V, cho phép hoạt động trong những khu vực điện lưới có mức dao động tương đối rộng.

Những đặc điểm nổi bật gồm:

• Công suất biểu kiến 250KVA: Phù hợp với hệ thống điện 3 pha có tổng phụ tải nằm trong khả năng đáp ứng của thiết bị.
• Dải điện áp đầu vào 260V-430V: Hỗ trợ điều chỉnh điện áp khi nguồn điện tăng giảm trong phạm vi thiết kế.
• Tự động ổn định điện áp: Theo dõi biến động nguồn và thực hiện điều chỉnh điện áp đầu ra.
• Ứng dụng công nghiệp đa dạng: Phù hợp với motor, máy CNC, máy nén khí, hệ thống bơm và dây chuyền sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp dao động: Giúp thiết bị điện được cấp nguồn trong điều kiện phù hợp hơn.
• Phục vụ nhóm phụ tải lớn: Có thể bố trí cấp nguồn cho một khu vực sản xuất hoặc nhóm máy móc theo tính toán kỹ thuật.
• Vận hành tự động: Giảm nhu cầu thao tác điều chỉnh điện áp thủ công.

Điểm quan trọng khi sử dụng ổn áp 250KVA là lựa chọn đúng dải điện áp và xác định chính xác đặc tính phụ tải. Công suất danh định lớn không đồng nghĩa thiết bị có thể đáp ứng mọi hệ thống máy móc nếu chưa tính toán đầy đủ điều kiện vận hành.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standard SH3-250KII

Đối với ổn áp công nghiệp công suất lớn, chất lượng cấu tạo bên trong là yếu tố quan trọng ảnh hưởng đến khả năng chịu tải, mức phát nhiệt và độ tin cậy khi vận hành. Vì vậy, cần quan tâm đến vật liệu cuộn dây, kết cấu lõi thép, hệ thống điều khiển và chất lượng các điểm đấu nối.

Các bộ phận cơ bản của ổn áp điều chỉnh tự động thường gồm:

• Hệ thống cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp, yêu cầu vật liệu và tiết diện phù hợp với công suất thiết kế.
• Lõi thép kỹ thuật điện: Tạo mạch từ, ảnh hưởng đến tổn hao điện từ và đặc tính hoạt động.
• Mạch điều khiển điện tử: Theo dõi điện áp nguồn, xử lý tín hiệu và xác định mức điều chỉnh cần thiết.
• Cơ cấu điều chỉnh điện áp: Thay đổi mức bù điện áp theo tín hiệu từ bộ điều khiển.
• Bộ phận tiếp điện: Duy trì tiếp xúc điện trong quá trình điều chỉnh đối với những cấu hình sử dụng tiếp điểm.

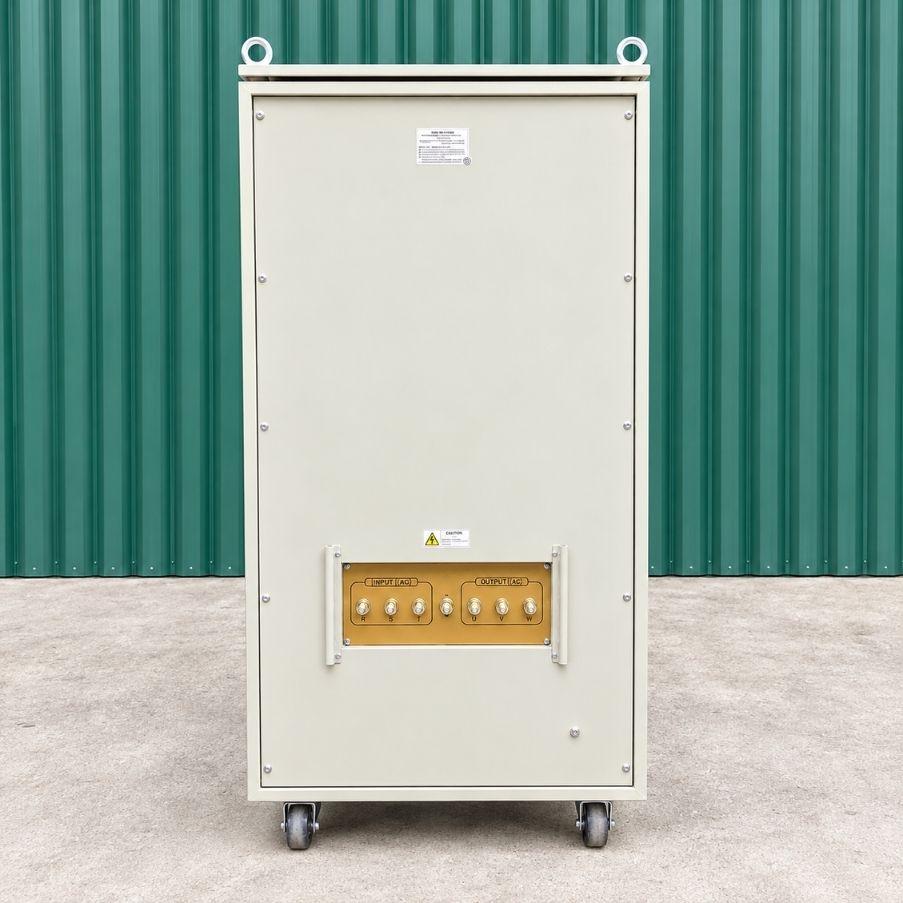

• Thanh dẫn điện và đầu cốt: Kết nối nguồn điện với các bộ phận bên trong máy.
• Hệ thống đóng cắt và bảo vệ: Hỗ trợ xử lý trạng thái bất thường theo cấu hình thực tế.
• Vỏ máy: Bảo vệ linh kiện và tạo điều kiện thuận tiện cho việc kiểm tra, bảo dưỡng.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi, mạch điều khiển phát hiện sai lệch và gửi tín hiệu đến cơ cấu điều chỉnh. Hệ thống thực hiện bù tăng hoặc giảm điện áp, giúp đưa điện áp đầu ra về gần giá trị danh định trong phạm vi làm việc.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 250KVA SH3

Thông số kỹ thuật là cơ sở để xác định mức độ phù hợp giữa ổn áp và hệ thống điện. Với thiết bị công suất lớn, cần xem xét đồng thời điện áp đầu vào, điện áp đầu ra và khả năng cấp tải thực tế.

Lưu ý: Điện áp đầu ra bổ sung, sai số ổn áp, thời gian đáp ứng, hiệu suất, kích thước, trọng lượng và các chức năng bảo vệ cần được xác nhận theo tem máy hoặc tài liệu kỹ thuật thực tế.

Ổn Áp Standard 250KVA Có Dòng Điện Bao Nhiêu Ampe?

Với hệ thống điện 3 pha cân bằng tại điện áp dây đầu ra 380V, dòng điện được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 250.000VA: Công suất biểu kiến.
• U = 380V: Điện áp dây đầu ra tham khảo.
• I ≈ 379,8A: Dòng điện tính toán.

Như vậy, tại điện áp dây đầu ra 380V, ổn áp 3 pha 250KVA có dòng điện danh định tính toán khoảng 380A trong điều kiện tải cân bằng.

Đây là giá trị tham khảo, không phải dòng chịu tải tối đa trong mọi chế độ vận hành.

Khi điện áp đầu vào giảm, dòng điện đầu vào có thể tăng để duy trì công suất phụ tải. Do đó, cần kiểm tra giới hạn chịu tải và đặc tính kỹ thuật của máy, đặc biệt khi hệ thống vận hành gần công suất danh định.

Phân Biệt Dải Điện Áp 260V-430V Và 304V-420V

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Thực Tế Của Ổn Áp Standard 3 Pha 250KVA

Với công suất biểu kiến 250KVA, Standard SH3-250KII có thể sử dụng cho nhiều hệ thống điện công nghiệp có phụ tải lớn. Tuy nhiên, khả năng đáp ứng phải được xác định dựa trên công suất biểu kiến, dòng điện vận hành và đặc tính khởi động của từng thiết bị.

Những ứng dụng phổ biến gồm:

• Motor điện 3 pha: Hỗ trợ duy trì điện áp phù hợp cho động cơ trong quá trình vận hành.
• Máy CNC và trung tâm gia công: Có thể sử dụng khi chất lượng nguồn và công suất đáp ứng yêu cầu của thiết bị.
• Máy nén khí công nghiệp: Cần tính toán dòng khởi động và chế độ hoạt động.
• Máy cơ khí: Phù hợp với hệ thống gia công, cắt, ép và các thiết bị sử dụng nguồn điện 3 pha.
• Hệ thống máy bơm: Hỗ trợ cấp điện cho các cụm bơm có tổng phụ tải tương ứng.
• Dây chuyền sản xuất: Có thể bố trí cấp nguồn cho một khu vực hoặc nhóm máy móc trong nhà xưởng.
• Hệ thống tủ điện điều khiển: Hỗ trợ duy trì điện áp cấp cho thiết bị điều khiển và đóng cắt.

Với hệ thống sử dụng nhiều motor, dòng khởi động có thể lớn hơn nhiều lần dòng vận hành bình thường. Vì vậy, cần kiểm tra số lượng động cơ khởi động đồng thời và khả năng chịu quá tải của ổn áp.

Đặc biệt, 250KVA là công suất biểu kiến, không mặc định tương đương 250kW. Khi tính toán phụ tải, cần xét đến hệ số công suất, hiệu suất và chế độ vận hành thực tế.

Hướng Dẫn Lắp Đặt Ổn Áp Standard SH3-250KII An Toàn

Ổn áp Standard 3 pha 250KVA là thiết bị công suất lớn, có dòng điện vận hành đáng kể. Việc lắp đặt cần tuân thủ yêu cầu kỹ thuật để bảo đảm an toàn cho hệ thống điện và hạn chế sự cố trong quá trình sử dụng.

Những công việc quan trọng khi lắp đặt gồm:

• Khảo sát nguồn điện: Đo điện áp R-S, S-T và T-R tại nhiều thời điểm, đặc biệt khi phụ tải lớn đang hoạt động.
• Lựa chọn vị trí đặt máy: Bố trí nơi khô ráo, thông thoáng và có nền chịu lực phù hợp.
• Đấu nối theo sơ đồ: Xác định chính xác đầu vào, đầu ra và dây trung tính theo cấu hình thực tế.
• Tính toán dây dẫn: Lựa chọn tiết diện theo dòng tải, chiều dài tuyến dây và điều kiện lắp đặt.
• Trang bị MCCB phù hợp: Xác định dòng định mức và khả năng cắt ngắn mạch theo thiết kế hệ thống.
• Kiểm tra thứ tự pha: Bảo đảm motor và thiết bị điện vận hành đúng chiều quay.
• Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái vận hành trước khi đóng phụ tải.
• Đóng tải từng bước: Theo dõi dòng điện từng pha và nhiệt độ tại các điểm đấu nối.
• Kiểm tra định kỳ: Vệ sinh, kiểm tra đầu cốt, thanh dẫn điện và cơ cấu điều chỉnh.

Lưu ý: Với dòng điện danh định tính toán khoảng 380A tại đầu ra 380V, việc lựa chọn dây dẫn và MCCB cần xét đến dòng điện đầu vào, điều kiện nguồn thấp và đặc tính phụ tải thực tế.
