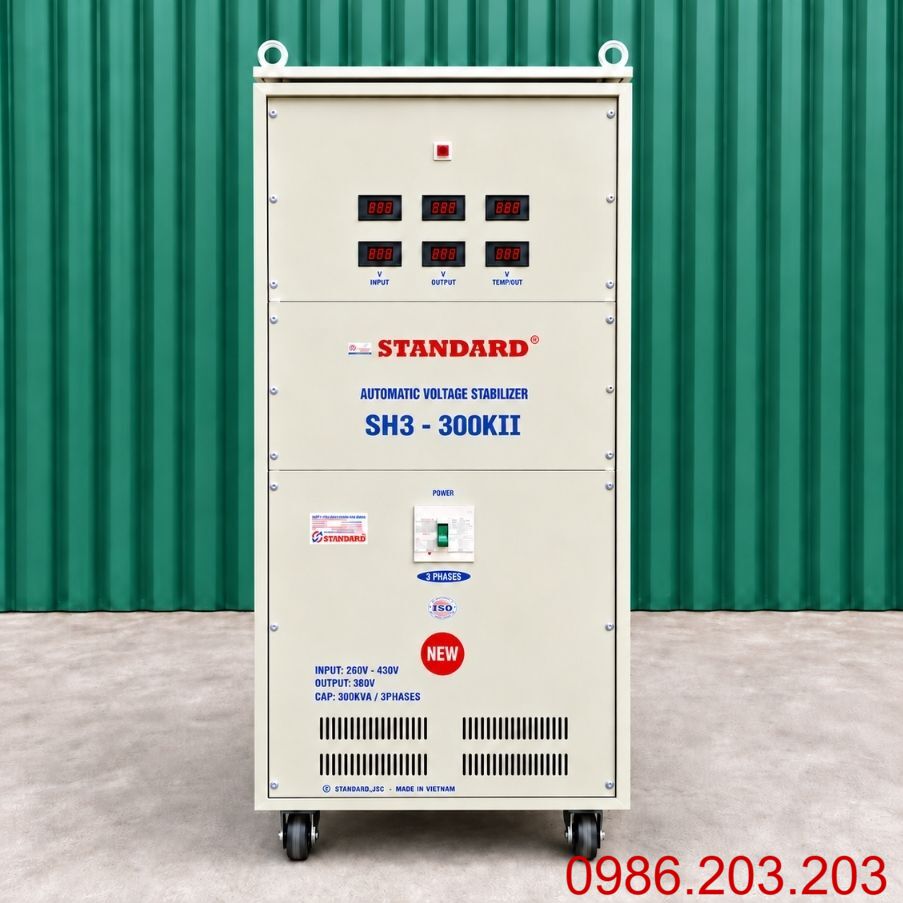

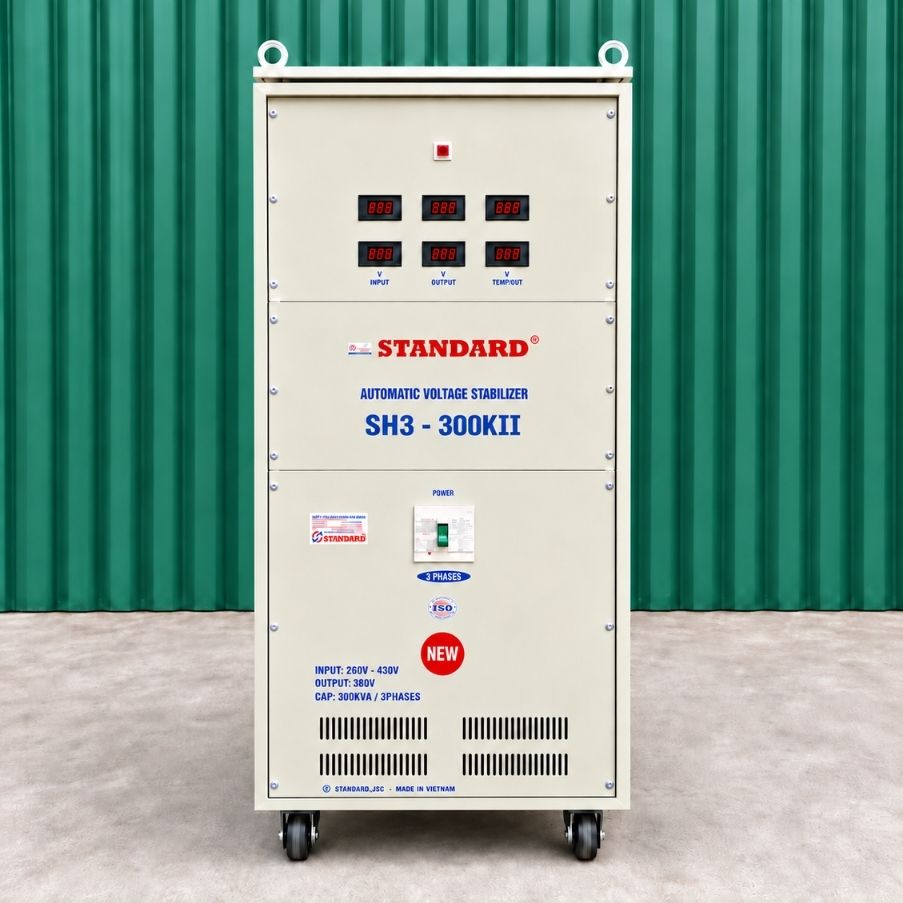

Ổn Áp Standard 3 Pha 300KVA SH3-300KII Dải 260V-430V

Ổn Áp Standard 3 Pha 300KVA SH3-300KII

Ổn áp Standard 3 pha 300KVA SH3-300KII dải 260V-430V là thiết bị ổn định điện áp tự động dành cho nhà máy, xưởng sản xuất và hệ thống điện công nghiệp có phụ tải lớn. Với công suất biểu kiến 300KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện tăng cao hoặc sụt thấp trong phạm vi thiết kế, góp phần duy trì điều kiện cấp điện phù hợp cho máy móc trong quá trình vận hành.

Trong thực tế, nhiều nhà xưởng vẫn gặp tình trạng điện áp dao động dù đã được cấp nguồn từ trạm biến áp. Khi máy CNC, motor, máy nén khí và dây chuyền sản xuất hoạt động đồng thời, điện áp có thể giảm xuống, khiến hệ thống điều khiển phát sinh lỗi hoặc thiết bị vận hành thiếu ổn định.

Standard SH3-300KII sử dụng dải điện áp đầu vào 260V-430V, phù hợp với những hệ thống điện 3 pha có hiện tượng tăng giảm điện áp trong phạm vi trên. Tuy nhiên, để thiết bị phát huy hiệu quả, cần đánh giá điện áp thấp nhất, tổng công suất biểu kiến, dòng tải từng pha và đặc tính khởi động của motor trước khi lựa chọn.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 3 Pha 300KVA

Standard SH3-300KII hướng đến những hệ thống điện công nghiệp cần duy trì điện áp phù hợp cho nhiều thiết bị vận hành đồng thời. Điểm đáng chú ý của sản phẩm là sự kết hợp giữa công suất biểu kiến lớn và dải điện áp đầu vào 260V-430V.

Những đặc điểm nổi bật gồm:

• Công suất biểu kiến 300KVA: Phù hợp với hệ thống điện 3 pha có tổng phụ tải nằm trong giới hạn thiết kế của máy.
• Dải điện áp đầu vào 260V-430V: Hỗ trợ điều chỉnh điện áp khi nguồn điện tăng hoặc giảm trong phạm vi cho phép.
• Tự động ổn định điện áp: Theo dõi biến động nguồn và điều chỉnh điện áp đầu ra theo nguyên lý của thiết bị.
• Ứng dụng công nghiệp: Có thể sử dụng cho motor, máy CNC, máy nén khí, hệ thống bơm và dây chuyền sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp dao động: Giúp thiết bị điện được cấp nguồn trong điều kiện phù hợp hơn.
• Phục vụ phụ tải lớn: Có thể cấp điện cho một khu vực sản xuất hoặc nhóm máy móc theo tính toán kỹ thuật.
• Vận hành tự động: Giảm nhu cầu thao tác điều chỉnh điện áp thủ công.
• Phù hợp với nguồn điện biến động theo phụ tải: Đáp ứng nhu cầu điều chỉnh khi điện áp thay đổi trong giờ sản xuất cao điểm.

Điểm quan trọng của ổn áp Standard 300KVA không chỉ nằm ở công suất danh định mà còn ở khả năng đáp ứng điều kiện điện lưới thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standard SH3-300KII

Đối với ổn áp công nghiệp công suất 300KVA, chất lượng cấu tạo bên trong ảnh hưởng đáng kể đến khả năng chịu tải, mức phát nhiệt và độ tin cậy trong quá trình vận hành. Những bộ phận như cuộn dây, lõi thép, hệ thống điều khiển và các điểm đấu nối cần được đánh giá đồng thời.

• Hệ thống cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp, yêu cầu vật liệu dẫn điện và tiết diện phù hợp với công suất thiết kế.
• Lõi thép kỹ thuật điện: Tạo mạch từ, ảnh hưởng đến tổn hao và đặc tính điện từ của máy.
• Mạch điều khiển điện tử: Giám sát điện áp nguồn, xử lý tín hiệu và xác định mức điều chỉnh cần thiết.
• Cơ cấu điều chỉnh điện áp: Thay đổi mức bù điện áp theo tín hiệu từ bộ điều khiển.
• Bộ phận tiếp điện: Duy trì tiếp xúc điện trong quá trình điều chỉnh đối với cấu hình sử dụng tiếp điểm.

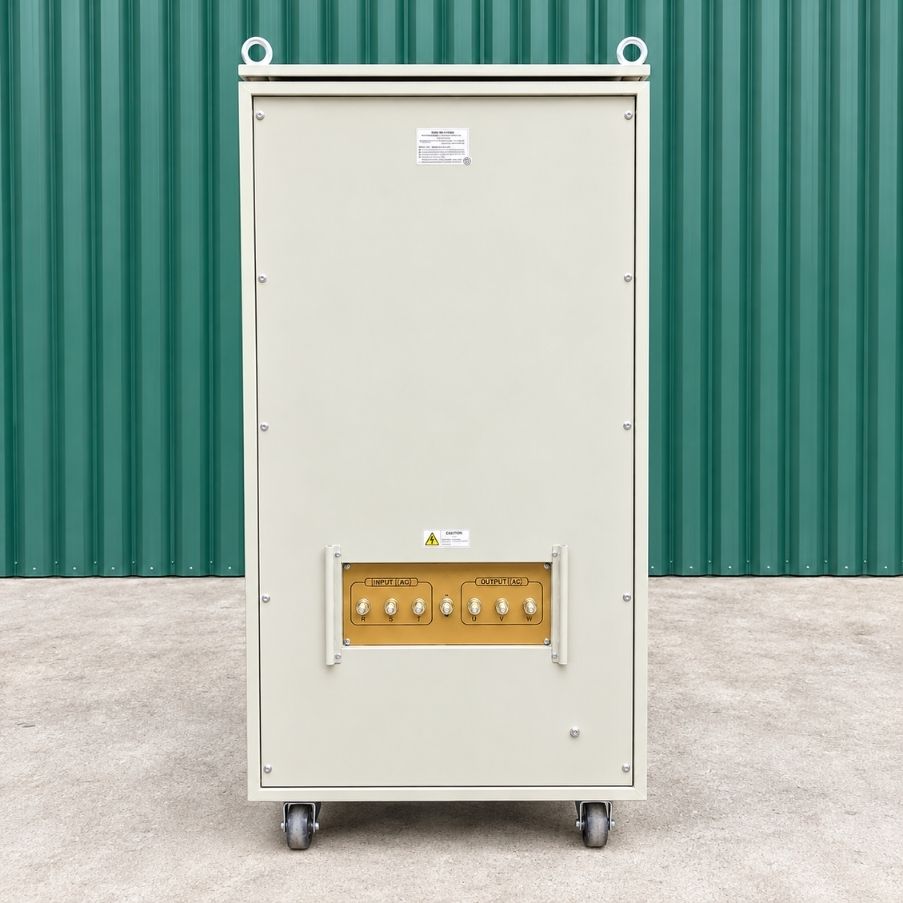

• Thanh dẫn điện và đầu cốt: Kết nối nguồn điện với các bộ phận bên trong ổn áp.
• Hệ thống đóng cắt và bảo vệ: Hỗ trợ xử lý các trạng thái bất thường theo thiết kế thực tế.
• Vỏ máy: Bảo vệ linh kiện, hạn chế tác động từ môi trường và tạo điều kiện thuận tiện cho kiểm tra, bảo dưỡng.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi, mạch điều khiển sẽ phát hiện sai lệch và gửi tín hiệu đến cơ cấu điều chỉnh. Hệ thống thực hiện bù tăng hoặc giảm điện áp để đưa điện áp đầu ra về gần giá trị danh định trong phạm vi thiết kế.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 300KVA SH3

Với hệ thống điện công nghiệp có phụ tải lớn, thông số kỹ thuật là căn cứ quan trọng để xác định khả năng đáp ứng của ổn áp. Ngoài công suất danh định, cần xem xét dải điện áp đầu vào, điện áp đầu ra và khả năng chịu tải trong điều kiện thực tế.

Lưu ý: Những thông số như điện áp đầu ra bổ sung, sai số ổn áp, thời gian đáp ứng, hiệu suất, kích thước, trọng lượng, vật liệu cuộn dây và chức năng bảo vệ cần được xác nhận theo tem máy hoặc tài liệu kỹ thuật chính thức của sản phẩm.

Ổn Áp Standard 300KVA Có Dòng Điện Bao Nhiêu Ampe?

Với hệ thống điện 3 pha cân bằng tại điện áp dây đầu ra 380V, dòng điện được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 300.000VA: Công suất biểu kiến của ổn áp.
• U = 380V: Điện áp dây đầu ra tham khảo.
• I ≈ 455,8A: Dòng điện tính toán.

Như vậy, tại điện áp dây đầu ra 380V, ổn áp Standard 3 pha 300KVA có dòng điện danh định tính toán khoảng 456A trong điều kiện tải cân bằng.

Đây là giá trị tham khảo, không phải dòng điện chịu tải tối đa được bảo đảm trong mọi chế độ vận hành.

Khi điện áp đầu vào giảm, dòng điện đầu vào có thể tăng nếu công suất phụ tải được duy trì. Vì vậy, cần kiểm tra giới hạn chịu tải và đặc tính kỹ thuật của máy, đặc biệt khi điện áp nguồn giảm gần ngưỡng thấp của dải đầu vào.

Phân Biệt Dải Điện Áp 260V Và 304V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành các dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 260V (260V – 430V – Model SH): Dòng máy tiêu chuẩn phổ thông dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

• Dải 304V (304V – 430V – Model NM): Dành riêng cho các khu vực có lưới điện 3 pha ổn định hoặc hơi cao, giới hạn nhận điện vào từ 304V mỗi pha. Dòng máy này tối ưu hóa tối đa vòng quét của chổi than và mật độ từ thông trong lõi biến áp đối với những khu vực có chất lượng đường dây truyền tải rất tốt hoặc nguồn điện thường trực ở mức cao hơn tiêu chuẩn định mức.

Ứng Dụng Thực Tế Của Ổn Áp Standard 3 Pha 300KVA

Với công suất biểu kiến 300KVA, Standard SH3-300KII có thể phục vụ nhiều nhóm phụ tải công nghiệp lớn. Tuy nhiên, khả năng đáp ứng cần được xác định dựa trên công suất biểu kiến, dòng điện vận hành và đặc tính khởi động của hệ thống máy móc.

Những ứng dụng phổ biến gồm:

• Motor điện 3 pha: Hỗ trợ duy trì điện áp phù hợp cho động cơ trong quá trình hoạt động.
• Máy CNC và trung tâm gia công: Có thể sử dụng khi điện áp và chất lượng nguồn đáp ứng yêu cầu thiết bị.
• Máy nén khí công nghiệp: Cần tính toán dòng khởi động, chế độ hoạt động và thời điểm khởi động.
• Máy ép nhựa: Hỗ trợ cấp điện cho hệ thống máy ép có tổng phụ tải tương ứng.
• Máy cơ khí công nghiệp: Phù hợp với thiết bị gia công, cắt, ép và các nhóm máy sử dụng điện 3 pha.
• Hệ thống máy bơm: Có thể cấp nguồn cho các cụm máy bơm công nghiệp được tính toán phù hợp.
• Dây chuyền sản xuất: Phục vụ một khu vực hoặc nhóm máy móc trong nhà xưởng.
• Tủ điện điều khiển: Hỗ trợ duy trì điện áp cấp cho thiết bị điều khiển và đóng cắt.

Đối với hệ thống sử dụng nhiều motor, dòng khởi động có thể lớn hơn nhiều lần dòng điện vận hành bình thường. Vì vậy, cần xác định số lượng motor khởi động đồng thời, phương thức khởi động và khả năng chịu quá tải của ổn áp.

Đặc biệt, 300KVA là công suất biểu kiến, không mặc định tương đương 300kW. Khi tính toán phụ tải, cần xét đến hệ số công suất, hiệu suất và chế độ vận hành thực tế.

Hướng Dẫn Lắp Đặt Ổn Áp Standard SH3-300KII An Toàn

Ổn áp Standard 3 pha 300KVA là thiết bị công suất lớn, có dòng điện vận hành đáng kể. Vì vậy, quá trình lắp đặt cần được thực hiện đúng kỹ thuật nhằm bảo đảm an toàn và khả năng cấp điện cho hệ thống máy móc.

Những công việc quan trọng khi lắp đặt gồm:

• Khảo sát nguồn điện: Đo điện áp R-S, S-T và T-R tại nhiều thời điểm, đặc biệt khi phụ tải lớn đang hoạt động.
• Lựa chọn vị trí đặt máy: Bố trí nơi khô ráo, thông thoáng và có nền chịu lực phù hợp.
• Đấu nối đúng sơ đồ: Xác định chính xác đầu vào, đầu ra và dây trung tính theo cấu hình thực tế.
• Tính toán dây dẫn: Lựa chọn tiết diện theo dòng điện, chiều dài tuyến dây và điều kiện lắp đặt.
• Trang bị MCCB phù hợp: Xác định dòng định mức và khả năng cắt ngắn mạch theo thiết kế hệ thống.
• Kiểm tra thứ tự pha: Bảo đảm motor và thiết bị điện vận hành đúng chiều quay.
• Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái vận hành trước khi đóng phụ tải.
• Đóng tải từng bước: Theo dõi dòng điện từng pha và tình trạng phát nhiệt tại các điểm đấu nối.
• Kiểm tra định kỳ: Vệ sinh, kiểm tra đầu cốt, thanh dẫn điện và cơ cấu điều chỉnh điện áp.
