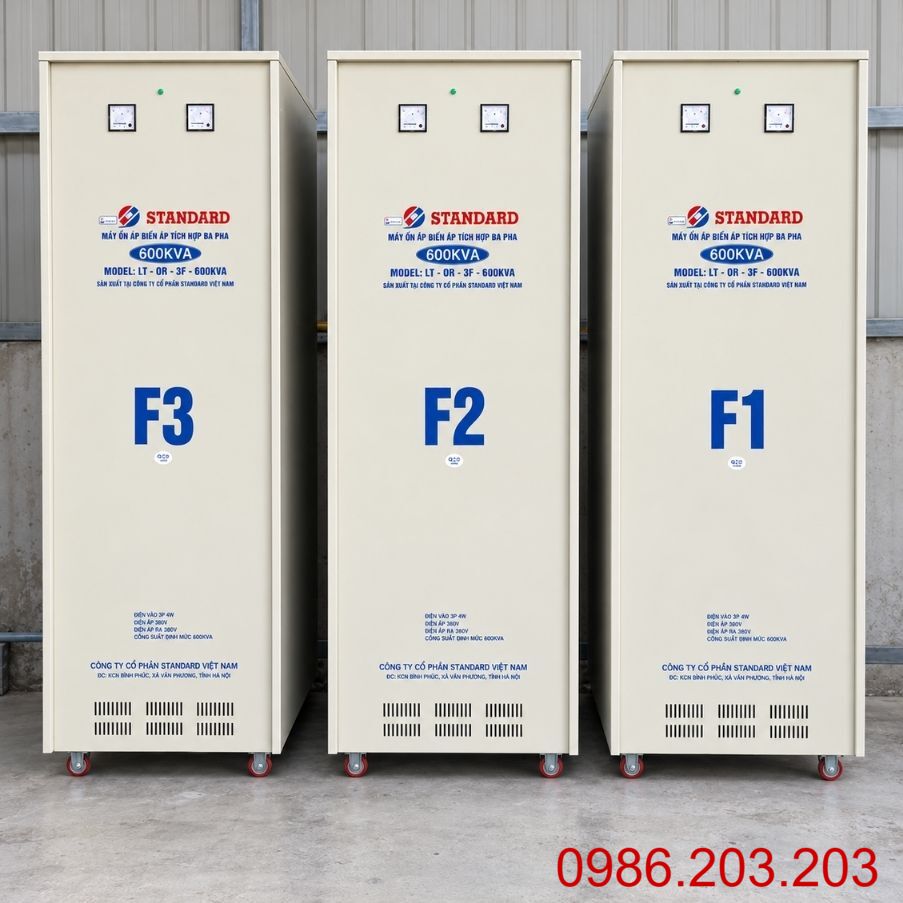

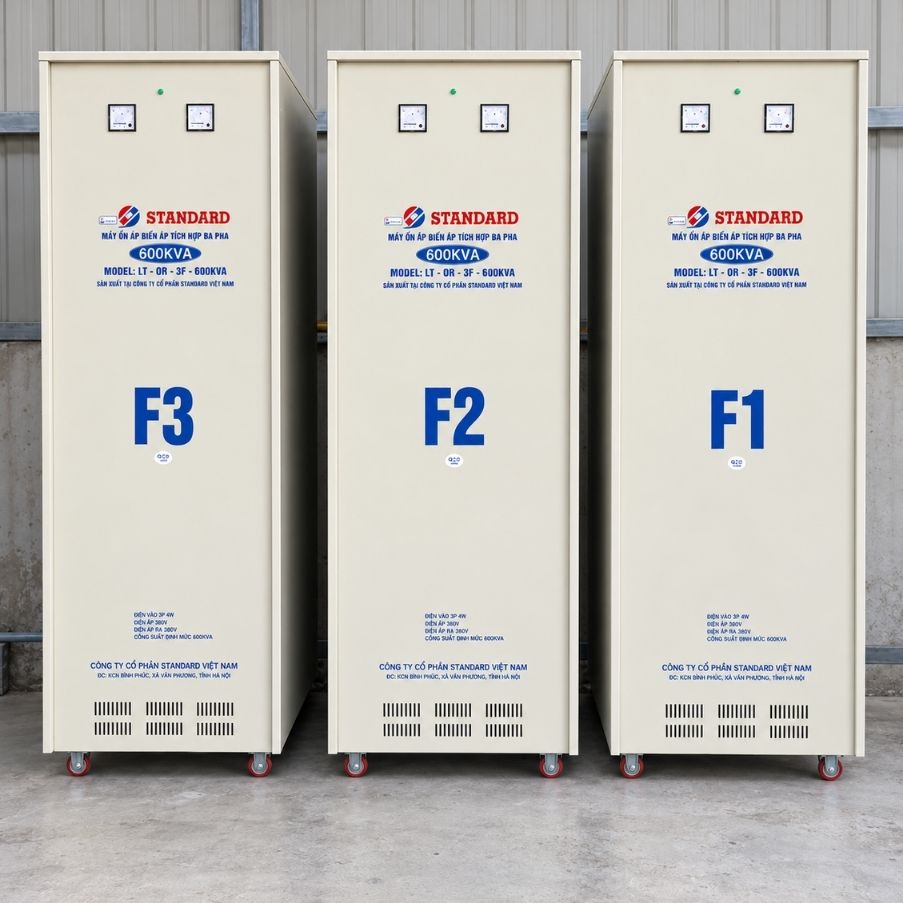

Ổn Áp Standard 3 Pha 600KVA SH3-600K/3II Dải 260V-430V

Ổn Áp Standard 3 Pha 600KVA SH3-600K/3II

Ổn áp Standard 3 pha 600KVA SH3-600K/3II dải 260V-430V là thiết bị ổn định điện áp tự động dành cho nhà máy, xưởng sản xuất và hệ thống điện công nghiệp có phụ tải lớn. Với công suất biểu kiến 600KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện tăng cao hoặc sụt thấp trong phạm vi thiết kế, góp phần duy trì điều kiện cấp điện phù hợp cho máy móc và dây chuyền sản xuất.

Trong thực tế, nhiều nhà máy sử dụng trạm biến áp riêng nhưng vẫn gặp hiện tượng điện áp dao động khi các dây chuyền vận hành đồng thời. Đặc biệt, thời điểm motor công suất lớn, máy nén khí hoặc máy ép nhựa khởi động có thể xuất hiện sụt áp, ảnh hưởng đến thiết bị điều khiển và hoạt động sản xuất.

Standard SH3-600K/3II sử dụng dải điện áp đầu vào 260V-430V, phù hợp với hệ thống điện 3 pha có nguồn điện biến động tương đối lớn. Để lựa chọn chính xác, cần đánh giá điện áp thấp nhất, tổng công suất biểu kiến, dòng điện từng pha và khả năng chịu tải khi điện áp nguồn giảm.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 600KVA 3 Pha

Standard SH3-600K/3II hướng đến nhu cầu ổn định điện áp cho những hệ thống điện công nghiệp có tổng phụ tải lớn, đặc biệt tại các nhà máy thường xuyên xuất hiện hiện tượng điện áp thay đổi khi thiết bị vận hành đồng thời.

Những đặc điểm đáng chú ý gồm:

• Công suất biểu kiến 600KVA: Phù hợp với hệ thống điện 3 pha có tổng phụ tải nằm trong giới hạn thiết kế.
• Dải điện áp đầu vào 260V-430V: Hỗ trợ điều chỉnh điện áp khi nguồn điện tăng hoặc giảm trong phạm vi làm việc.
• Tự động ổn định điện áp: Giám sát nguồn điện và điều chỉnh mức bù điện áp theo tín hiệu điều khiển.
• Ứng dụng công nghiệp đa dạng: Có thể sử dụng cho motor, máy CNC, máy nén khí, máy ép nhựa và dây chuyền sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp dao động: Giúp máy móc được cấp nguồn trong điều kiện phù hợp hơn.
• Phục vụ phụ tải lớn: Có thể bố trí cấp điện cho một khu vực sản xuất hoặc nhiều nhóm thiết bị công nghiệp.
• Vận hành tự động: Giảm nhu cầu điều chỉnh điện áp thủ công trong quá trình sản xuất.

Điểm đáng chú ý của ổn áp Standard 600KVA là sự kết hợp giữa công suất biểu kiến lớn và dải điện áp đầu vào tương đối rộng.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standard SH3-600K/3II

Đối với ổn áp công nghiệp công suất 600KVA, chất lượng cấu tạo bên trong ảnh hưởng đến khả năng chịu tải, mức phát nhiệt và độ tin cậy khi vận hành. Những bộ phận như cuộn dây, lõi thép, hệ thống điều khiển và thanh dẫn điện cần đáp ứng yêu cầu kỹ thuật của hệ thống dòng điện lớn.

Các bộ phận chính của ổn áp điều chỉnh tự động thường gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp, yêu cầu vật liệu và tiết diện phù hợp.
• Lõi thép kỹ thuật điện: Tạo mạch từ, ảnh hưởng đến tổn hao điện năng và đặc tính hoạt động.
• Mạch điều khiển điện tử: Giám sát điện áp nguồn và xử lý tín hiệu điều chỉnh.
• Cơ cấu điều chỉnh và tiếp điện: Thay đổi mức bù điện áp theo tín hiệu điều khiển, tùy thiết kế.
• Thanh dẫn điện và đầu cốt: Kết nối các bộ phận, bảo đảm khả năng mang dòng phù hợp.
• Hệ thống bảo vệ và vỏ máy: Hỗ trợ bảo vệ thiết bị, thuận tiện cho quá trình vận hành và kiểm tra theo cấu hình thực tế.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi trong dải 260V-430V, mạch điều khiển phát hiện sai lệch và điều khiển cơ cấu ổn áp bù tăng hoặc giảm điện áp, giúp duy trì điện áp đầu ra gần giá trị thiết kế trong giới hạn làm việc cho phép.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 600KVA SH3

Thông số kỹ thuật là căn cứ quan trọng để xác định khả năng đáp ứng của ổn áp đối với hệ thống điện công nghiệp. Ngoài công suất danh định, cần xem xét điện áp đầu vào, điện áp đầu ra và đặc tính chịu tải thực tế.

Lưu ý: Các thông số về sai số ổn áp, thời gian đáp ứng, hiệu suất, kích thước, trọng lượng, số lượng tủ, vật liệu cuộn dây và chức năng bảo vệ cần được đối chiếu với tem máy hoặc tài liệu kỹ thuật thực tế.

Ổn Áp Standard 3 Pha 600KVA Có Dòng Điện Bao Nhiêu Ampe?

Với hệ thống điện 3 pha cân bằng tại điện áp dây đầu ra 380V, dòng điện được xác định theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 600.000VA: Công suất biểu kiến.
• U = 380V: Điện áp dây đầu ra tham khảo.
• I ≈ 911,6A: Dòng điện tính toán.

Như vậy, tại điện áp dây đầu ra 380V, ổn áp 3 pha 600KVA có dòng điện danh định tính toán khoảng 912A trong điều kiện tải cân bằng.

Đây là giá trị tham khảo, không phải dòng điện tối đa được bảo đảm trong mọi chế độ vận hành.

Khi điện áp đầu vào giảm, dòng điện đầu vào có thể tăng nếu công suất phụ tải được duy trì. Vì vậy, cần kiểm tra khả năng mang tải của cuộn dây, thanh dẫn điện và giới hạn hoạt động của ổn áp.

Đặc biệt, 600KVA là công suất biểu kiến, không mặc định tương đương 600kW. Khi tính toán phụ tải, cần xét đến hệ số công suất và đặc tính vận hành thực tế.

Phân Biệt Dải Điện Áp 260V-430V Và 304V-420V

Trong thực tế lựa chọn ổn áp công nghiệp, mức điện áp thấp nhất tại vị trí lắp đặt là yếu tố quan trọng để xác định dải điện áp đầu vào.

Hai dải 260V-430V và 304V-420V có phạm vi điều chỉnh khác nhau, phù hợp với từng điều kiện nguồn điện.

Kinh nghiệm thực tế: Nếu điện áp tại nhà máy có thời điểm giảm dưới 304V nhưng vẫn nằm trong khoảng 260V-430V, Standard SH3-600K/3II là phương án đáng cân nhắc.

Ngược lại, nếu nguồn điện thường xuyên duy trì trong khoảng 304V-420V, cần đánh giá nhu cầu thực tế để lựa chọn dải điện áp phù hợp.

Không nên mặc định dải điện áp rộng luôn có khả năng chịu tải tốt hơn hoặc thời gian điều chỉnh nhanh hơn. Những đặc tính này còn phụ thuộc cấu tạo và giới hạn kỹ thuật của từng thiết bị.

Ứng Dụng Thực Tế Của Ổn Áp Standard 3 Pha 600KVA

Với công suất biểu kiến 600KVA, Standard SH3-600K/3II có thể được xem xét sử dụng cho hệ thống điện công nghiệp có nhiều thiết bị công suất lớn hoạt động đồng thời.

Những ứng dụng phổ biến gồm:

• Motor điện 3 pha: Hỗ trợ duy trì điện áp phù hợp trong quá trình vận hành.
• Máy CNC và trung tâm gia công: Có thể sử dụng khi điện áp và chất lượng nguồn đáp ứng yêu cầu thiết bị.
• Máy nén khí công nghiệp: Cần tính toán dòng khởi động và chế độ hoạt động.
• Máy ép nhựa: Hỗ trợ cấp nguồn cho motor, bộ gia nhiệt và hệ thống điều khiển.
• Máy in công nghiệp: Có thể sử dụng cho dây chuyền in khi tổng phụ tải phù hợp.
• Hệ thống máy bơm: Hỗ trợ cấp nguồn cho nhiều máy bơm công nghiệp.
• Dây chuyền sản xuất: Phục vụ một khu vực hoặc nhiều nhóm máy móc trong nhà máy.
• Tủ điện phân phối: Hỗ trợ điều chỉnh điện áp cho các phụ tải phía sau ổn áp.

Với hệ thống có nhiều motor khởi động trực tiếp, dòng khởi động có thể lớn hơn nhiều lần dòng điện vận hành bình thường. Vì vậy, cần tính toán thời điểm khởi động và khả năng chịu tải của ổn áp.

Ngoài ra, nếu nhà máy có nhiều biến tần, bộ chỉnh lưu hoặc phụ tải phi tuyến, cần đánh giá thêm sóng hài, đặc tính dòng điện và khả năng vận hành của thiết bị khi cấp cho nhóm phụ tải này.

Hướng Dẫn Lắp Đặt Ổn Áp Standard SH3-600K/3II An Toàn

Ổn áp Standard 3 pha 600KVA là thiết bị có công suất và dòng điện lớn. Vì vậy, việc lắp đặt cần được khảo sát và tính toán kỹ thuật trước khi đưa vào sử dụng.

Những công việc quan trọng gồm:

• Khảo sát nguồn điện: Đo điện áp R-S, S-T và T-R tại nhiều thời điểm.
• Lựa chọn vị trí đặt máy: Bố trí nơi khô ráo, thông thoáng và có nền chịu lực phù hợp.
• Kiểm tra kết cấu: Xác định kích thước, trọng lượng và phương án vận chuyển thiết bị.
• Đấu nối đúng sơ đồ: Xác định đầu vào, đầu ra và dây trung tính theo cấu hình thực tế.
• Tính toán dây dẫn: Lựa chọn cáp điện hoặc thanh dẫn theo dòng điện và điều kiện lắp đặt.
• Trang bị thiết bị bảo vệ: Chọn MCCB hoặc giải pháp đóng cắt có khả năng chịu tải và cắt ngắn mạch phù hợp.
• Kiểm tra thứ tự pha: Bảo đảm motor hoạt động đúng chiều quay.
• Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi đóng phụ tải.
• Đưa tải vào từng bước: Theo dõi điện áp, dòng điện và nhiệt độ tại các điểm đấu nối.
• Kiểm tra định kỳ: Vệ sinh và kiểm tra thanh dẫn, đầu cốt, cơ cấu điều chỉnh theo quy trình an toàn.

Lưu ý: Với dòng điện danh định tính toán khoảng 912A tại đầu ra 380V, hệ thống có thể cần sử dụng cáp điện tiết diện lớn, nhiều tuyến cáp song song hoặc thanh cái điện, tùy điều kiện công trình.
