Ổn Áp Standard 3 Pha 800KVA SH3-800K/3II Dải 260V-430V

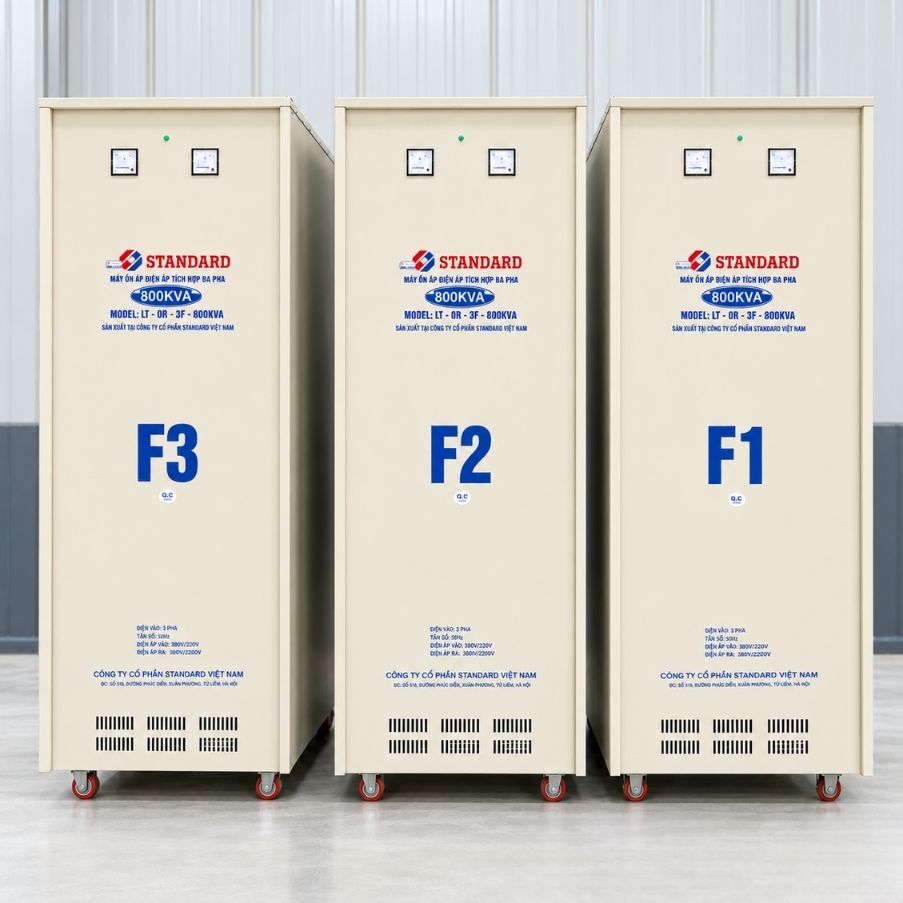

Ổn Áp Standard 3 Pha 800KVA SH3-800K/3II

Ổn áp Standard 3 pha 800KVA SH3-800K/3II dải 260V-430V là thiết bị ổn định điện áp tự động dành cho nhà máy, khu công nghiệp và hệ thống sản xuất có nhu cầu sử dụng điện 3 pha công suất lớn. Với công suất biểu kiến 800KVA, thiết bị được định hướng sử dụng để điều chỉnh điện áp khi nguồn điện tăng cao hoặc sụt giảm trong phạm vi thiết kế, hỗ trợ duy trì nguồn cấp phù hợp cho máy móc và dây chuyền sản xuất.

Trong thực tế, nhiều nhà máy gặp tình trạng điện áp dao động khi hệ thống motor, máy nén khí, máy ép nhựa và các dây chuyền vận hành đồng thời. Đặc biệt, tại những công trình có đường dây cấp điện dài, điện áp đầu vào có thể giảm đáng kể trong giờ sản xuất cao điểm.

Standard SH3-800K/3II với dải điện áp đầu vào theo yêu cầu 260V-430V hướng đến các hệ thống điện có mức dao động tương đối lớn.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 800KVA 3 Pha

Ổn áp Standard SH3-800K/3II hướng đến nhu cầu điều chỉnh điện áp cho những hệ thống điện công nghiệp có phụ tải lớn và thường xuyên xuất hiện biến động nguồn điện.

Những đặc điểm đáng chú ý gồm:

• Công suất biểu kiến 800KVA: Phù hợp với hệ thống điện 3 pha có tổng phụ tải nằm trong giới hạn thiết kế.
• Dải điện áp đầu vào 260V-430V: Hỗ trợ điều chỉnh điện áp trong phạm vi rộng, phù hợp với những khu vực có hiện tượng điện yếu.
• Điều chỉnh điện áp tự động: Giám sát biến động nguồn điện và thực hiện bù tăng hoặc giảm điện áp.
• Ứng dụng công nghiệp đa dạng: Có thể cấp nguồn cho motor, máy CNC, máy nén khí, máy ép nhựa và dây chuyền sản xuất.
• Hỗ trợ ổn định hoạt động của thiết bị: Hạn chế ảnh hưởng của điện áp tăng giảm khi các điều kiện vận hành được đáp ứng.
• Phục vụ phụ tải tập trung: Có thể bố trí cấp nguồn cho một khu vực sản xuất hoặc nhiều nhóm máy móc.
• Giảm thao tác điều chỉnh thủ công: Hệ thống điều khiển thực hiện điều chỉnh điện áp theo nguyên lý tự động.

Điểm đáng chú ý của ổn áp Standard 800KVA là công suất biểu kiến lớn kết hợp với dải điện áp đầu vào rộng. Đây là yếu tố cần cân nhắc đối với những nhà máy có nguồn điện thay đổi rõ rệt giữa thời điểm ít tải và giờ sản xuất cao điểm.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standard SH3-800K/3II

Đối với ổn áp công nghiệp công suất 800KVA, chất lượng cấu tạo bên trong ảnh hưởng trực tiếp đến khả năng chịu tải, mức phát nhiệt và độ ổn định khi vận hành. Hệ thống cuộn dây, lõi thép và các bộ phận dẫn điện cần được thiết kế phù hợp với dòng điện lớn.

Các bộ phận chính của ổn áp điều chỉnh tự động thường gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp, yêu cầu vật liệu và tiết diện phù hợp.
• Lõi thép kỹ thuật điện: Tạo mạch từ, ảnh hưởng đến tổn hao điện năng và đặc tính vận hành.
• Mạch điều khiển điện tử: Giám sát điện áp nguồn và phát tín hiệu điều chỉnh.
• Cơ cấu điều chỉnh và tiếp điện: Thay đổi mức bù điện áp theo tín hiệu điều khiển, tùy thiết kế.
• Thanh dẫn điện và đầu cốt: Kết nối các bộ phận, bảo đảm khả năng mang dòng phù hợp.
• Hệ thống bảo vệ và vỏ máy: Hỗ trợ bảo vệ thiết bị, thuận tiện cho vận hành và kiểm tra theo cấu hình thực tế.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi trong dải thiết kế 260V-430V, mạch điều khiển phát hiện sai lệch và điều khiển cơ cấu ổn áp bù tăng hoặc giảm điện áp, giúp duy trì điện áp đầu ra gần giá trị định mức trong giới hạn vận hành cho phép.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 800KVA SH3

Đối với thiết bị điện công nghiệp công suất lớn, thông số kỹ thuật là cơ sở để xác định khả năng đáp ứng của ổn áp. Ngoài công suất danh định, cần xem xét dải điện áp đầu vào, điện áp đầu ra và giới hạn chịu tải thực tế.

Lưu ý: Cần đối chiếu tem máy Standard thực tế để xác nhận điện áp đầu ra, sai số điều chỉnh, thời gian đáp ứng, vật liệu cuộn dây, kích thước, trọng lượng, kết cấu tủ và các chức năng bảo vệ.

Ổn Áp Standard 3 Pha 800KVA Có Dòng Điện Bao Nhiêu Ampe?

Với hệ thống điện 3 pha cân bằng tại điện áp dây đầu ra 380V, dòng điện được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 800.000VA: Công suất biểu kiến.
• U = 380V: Điện áp dây đầu ra tham khảo.
• I ≈ 1.215,5A: Dòng điện tính toán.

Như vậy, ổn áp 3 pha 800KVA có dòng điện danh định tính toán khoảng 1.216A tại điện áp dây đầu ra 380V, trong điều kiện phụ tải cân bằng.

Đây là dòng điện tính toán theo công suất biểu kiến, không phải dòng chịu tải tối đa được bảo đảm trong mọi chế độ vận hành.

Khi điện áp đầu vào giảm, dòng điện đầu vào có thể tăng nếu công suất phụ tải được duy trì. Vì vậy, cần kiểm tra khả năng mang dòng của cuộn dây, thanh dẫn điện và giới hạn vận hành tại điện áp thấp.

Đặc biệt, 800KVA là công suất biểu kiến, không mặc định tương đương 800kW. Công suất thực tế cần được tính toán theo hệ số công suất của phụ tải.

So Sánh Dải Điện Áp 260V-430V Và 304V-420V

Trong quá trình lựa chọn ổn áp cho nhà máy, điện áp thấp nhất và cao nhất đo được tại vị trí lắp đặt là yếu tố quan trọng để xác định dải điện áp đầu vào phù hợp.

Hai dải điện áp có những khác biệt đáng chú ý:

Kinh nghiệm thực tế: Nếu điện áp tại nhà máy có thời điểm giảm xuống dưới 304V nhưng vẫn duy trì từ 260V trở lên, dải 260V-430V là phương án đáng cân nhắc.

Ngược lại, với nguồn điện tương đối ổn định, cần đánh giá điều kiện sử dụng để xác định dải đầu vào phù hợp.

Không nên mặc định dải điện áp rộng luôn có khả năng chịu tải tốt hơn. Khả năng mang tải và thời gian điều chỉnh phụ thuộc vào thiết kế của từng thiết bị.

Ứng Dụng Thực Tế Của Ổn Áp Standard 3 Pha 800KVA

Với công suất biểu kiến 800KVA, Standard SH3-800K/3II được định hướng sử dụng cho các hệ thống điện công nghiệp có tổng phụ tải lớn.

Những ứng dụng đáng chú ý gồm:

• Nhà máy cơ khí: Cấp nguồn cho hệ thống máy gia công, máy cắt và motor công nghiệp.
• Dây chuyền sản xuất nhựa: Phục vụ máy ép nhựa, bộ gia nhiệt và thiết bị điều khiển.
• Nhà máy in công nghiệp: Hỗ trợ cấp nguồn cho dây chuyền in và các thiết bị phụ trợ.
• Hệ thống máy CNC: Duy trì điện áp phù hợp với yêu cầu kỹ thuật của máy.
• Cụm máy nén khí: Có thể sử dụng khi tổng phụ tải và dòng khởi động đáp ứng giới hạn của ổn áp.
• Nhà máy chế biến thực phẩm: Phục vụ motor, máy đóng gói và dây chuyền sản xuất.
• Hệ thống bơm công nghiệp: Hỗ trợ cấp điện cho cụm bơm có tổng công suất phù hợp.
• Tủ điện phân phối tổng: Điều chỉnh điện áp trước khi cấp cho nhiều nhóm phụ tải.

Đối với những nhà máy có nhiều motor khởi động trực tiếp, dòng khởi động có thể lớn hơn đáng kể so với dòng điện vận hành thông thường.

Hướng Dẫn Lắp Đặt Ổn Áp Standard SH3-800K/3II An Toàn

Ổn áp Standard 3 pha 800KVA là thiết bị có dòng điện lớn. Vì vậy, việc lắp đặt cần được khảo sát và thiết kế phù hợp với điều kiện thực tế của nhà máy.

• Khảo sát nguồn điện: Đo điện áp R-S, S-T và T-R tại nhiều thời điểm, đặc biệt khi phụ tải hoạt động lớn.
• Kiểm tra vị trí đặt máy: Lựa chọn khu vực khô ráo, thông thoáng và có nền chịu lực phù hợp.
• Đánh giá kết cấu thiết bị: Xác định kích thước, trọng lượng, số lượng tủ và phương án vận chuyển.
• Đấu nối theo sơ đồ: Xác định chính xác nguồn đầu vào, đầu ra và dây trung tính nếu cấu hình yêu cầu.
• Lựa chọn dây dẫn: Tính toán cáp điện hoặc thanh dẫn dựa trên dòng tải và điều kiện lắp đặt.
• Trang bị thiết bị đóng cắt: Lựa chọn MCCB hoặc giải pháp bảo vệ phù hợp với dòng điện và mức ngắn mạch dự kiến.
• Kiểm tra thứ tự pha: Bảo đảm motor và thiết bị hoạt động đúng chiều quay.
• Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
• Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái vận hành trước khi đóng tải.
• Đưa tải vào từng bước: Theo dõi dòng điện từng pha, điện áp và nhiệt độ các điểm đấu nối.
• Kiểm tra định kỳ: Vệ sinh và kiểm tra hệ thống dẫn điện, cơ cấu điều chỉnh theo quy trình an toàn.

Lưu ý: Với dòng điện danh định tính toán khoảng 1.216A tại đầu ra 380V, hệ thống có thể cần sử dụng nhiều tuyến cáp song song hoặc thanh cái điện công nghiệp, tùy điều kiện lắp đặt.
