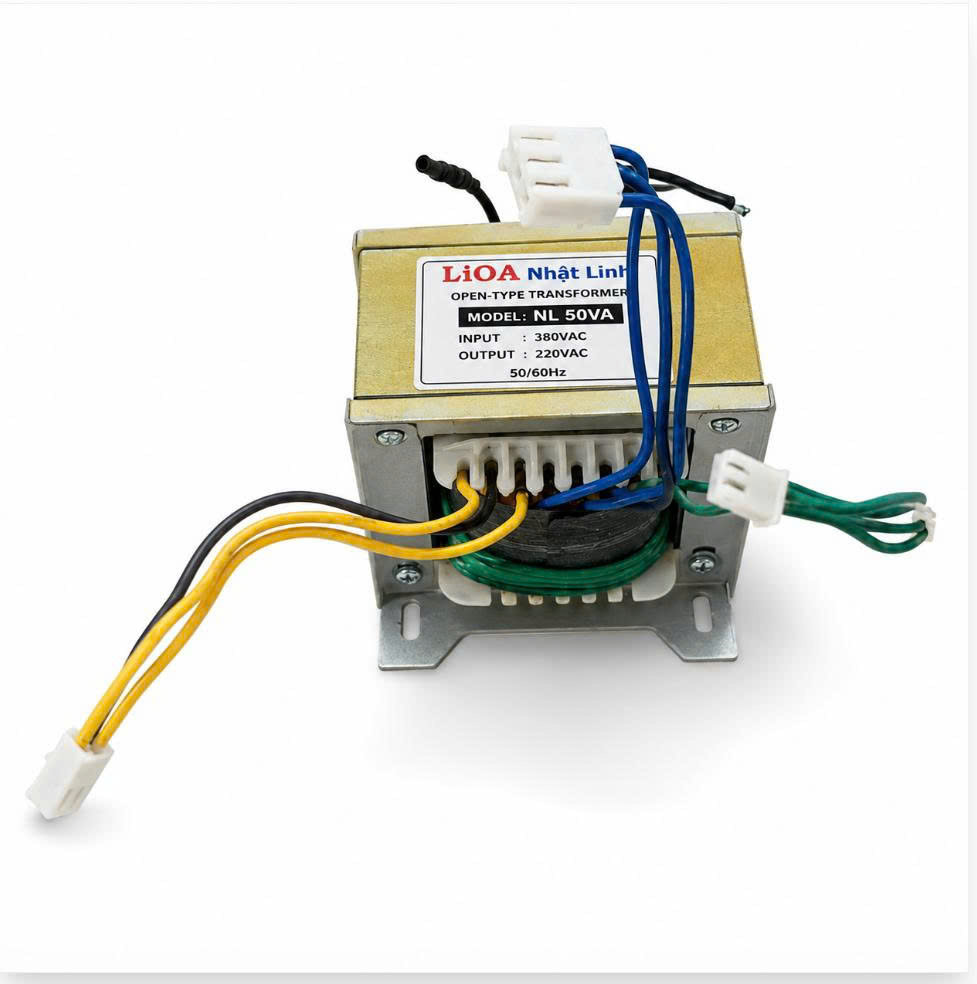

OPEN-TYPE TRANSFORMER NL 50VA 380VAC Ra 220VAC

OPEN-TYPE TRANSFORMER MODEL NL 50VA là biến áp dạng hở công suất nhỏ, được sử dụng để chuyển đổi nguồn điện 380VAC xuống 220VAC trong các mạch điều khiển và thiết bị điện công nghiệp. Sản phẩm có công suất 50VA, tần số làm việc 50/60Hz, thiết kế gọn và phù hợp lắp bên trong tủ điện, máy móc hoặc hệ thống tự động hóa. Đây là lựa chọn phù hợp khi hệ thống có nguồn chính 380V nhưng cần lấy thêm nguồn 220V để cấp cho các thiết bị điều khiển công suất nhỏ.

OPEN-TYPE TRANSFORMER NL 50VA Là Gì?

OPEN-TYPE TRANSFORMER NL 50VA là biến áp kiểu hở, phần lõi thép và cuộn dây được thiết kế để lắp trực tiếp bên trong tủ điện hoặc thiết bị. Kiểu cấu tạo này giúp giảm kích thước tổng thể, thuận tiện khi lắp đặt và hỗ trợ tản nhiệt tự nhiên.

Biến áp nhận nguồn 380VAC ở phía sơ cấp và tạo ra điện áp 220VAC ở phía thứ cấp. Thiết bị thực hiện chức năng biến đổi điện áp, không có chức năng tự động ổn định điện áp như máy ổn áp.

Với công suất 50VA, sản phẩm phù hợp hơn với tải điều khiển nhỏ thay vì các thiết bị động lực có công suất lớn.

Thông Số Kỹ Thuật OPEN-TYPE TRANSFORMER NL 50VA

Dòng điện đầu ra có thể ước tính theo công thức:

I = S / U = 50VA / 220V ≈ 0,227A

Khi lựa chọn tải, không nên để tổng công suất sử dụng thường xuyên đạt sát mức 50VA. Nên có một phần công suất dự phòng để biến áp vận hành ổn định hơn.

Biến Áp 50VA 380VAC Ra 220VAC Hoạt Động Như Thế Nào?

Biến áp hoạt động theo nguyên lý cảm ứng điện từ. Khi điện áp xoay chiều 380VAC được cấp vào cuộn sơ cấp, dòng điện tạo ra từ trường biến thiên trong lõi thép.

Từ trường này cảm ứng sang cuộn thứ cấp và tạo ra điện áp khoảng 220VAC. Tỷ lệ giữa số vòng dây sơ cấp và thứ cấp quyết định mức điện áp đầu vào và đầu ra.

Nhờ đó, trong một hệ thống đang sử dụng nguồn 380V, kỹ thuật viên có thể lấy ra nguồn 220V để cấp cho mạch điều khiển mà không cần kéo thêm một nguồn riêng.

Tần số 50/60Hz giúp sản phẩm có khả năng tương thích với nhiều hệ thống điện và máy móc công nghiệp khác nhau.

OPEN-TYPE TRANSFORMER 50VA Dùng Cho Thiết Bị Nào?

Biến áp NL 50VA thích hợp cho các tải điện có công suất nhỏ, đặc biệt là các phần tử điều khiển trong tủ điện.

Một số ứng dụng thường gặp gồm:

• Relay trung gian
• Timer relay
• Cuộn hút contactor nhỏ
• Đèn báo trạng thái
• Mạch điều khiển
• Bộ điều khiển tự động
• Thiết bị đo điện
• Tủ điện máy móc
• Dây chuyền sản xuất
• Các thiết bị cần nguồn phụ 220VAC

Nếu sử dụng cho contactor, van điện từ hoặc thiết bị có cuộn hút, cần kiểm tra thêm công suất hút ban đầu. Một contactor có công suất duy trì nhỏ nhưng công suất lúc đóng có thể lớn hơn nhiều, khiến biến áp bị sụt áp nếu chọn quá sát tải.

Ưu Điểm Của Biến Áp Open Type NL 50VA

Thiết kế dạng hở mang lại nhiều lợi thế khi sử dụng trong các hệ thống điện công nghiệp:

• Kích thước nhỏ gọn
• Dễ lắp vào bảng điện và tủ điện
• Không chiếm nhiều không gian
• Dễ đấu nối dây
• Tản nhiệt tự nhiên tốt
• Thuận tiện kiểm tra và bảo trì
• Phù hợp mạch điều khiển công suất nhỏ
• Có thể làm việc ở tần số 50Hz và 60Hz
• Chi phí hợp lý cho nhu cầu lấy nguồn phụ 220V

Điểm cần lưu ý là sản phẩm không có vỏ kín bảo vệ toàn bộ. Vì vậy nên đặt biến áp bên trong tủ điện có che chắn, tránh nước, độ ẩm cao, bụi dẫn điện và vị trí người dùng có thể chạm trực tiếp vào phần mang điện.

Lưu Ý Khi Lắp Biến Áp NL 50VA 380V Ra 220V

Trước khi lắp đặt cần xác định đúng điện áp đầu vào, đầu ra và tổng công suất của toàn bộ tải sử dụng.

Một số lưu ý quan trọng gồm:

• Đấu đúng đầu vào 380VAC.
• Đấu đúng đầu ra 220VAC.
• Kiểm tra điện áp bằng đồng hồ trước khi cấp tải.
• Lắp chắc chắn trên bảng điện hoặc khung máy.
• Bố trí khoảng trống xung quanh để tản nhiệt.
• Không để đầu dây điện bị hở.
• Sử dụng cầu chì hoặc thiết bị bảo vệ phù hợp.
• Không đặt biến áp ở vị trí có nước hoặc độ ẩm cao.
• Không sử dụng quá công suất định mức.
• Nên chừa công suất dự phòng khi tải hoạt động liên tục.

Với thông số 50VA, đầu vào 380VAC, đầu ra 220VAC và tần số 50/60Hz, OPEN-TYPE TRANSFORMER NL 50VA phù hợp làm nguồn phụ cho các tủ điện và hệ thống điều khiển công nghiệp có tải nhỏ, giúp việc lấy nguồn 220V từ hệ thống 380V trở nên gọn và thuận tiện hơn.
