Trong lĩnh vực điện tử, sơ đồ mạch ổn áp 12V là một trong những kiến thức cơ bản nhưng cực kỳ quan trọng. Đây là nền tảng giúp bạn hiểu cách tạo ra nguồn điện ổn định 12V để cấp cho các thiết bị như camera, LED, mạch điều khiển, quạt, hoặc hệ thống DIY. Bài viết dưới đây sẽ giúp bạn hiểu rõ từ khái niệm, cấu tạo, nguyên lý đến cách thiết kế mạch ổn áp 12V một cách dễ hiểu và thực tế nhất.

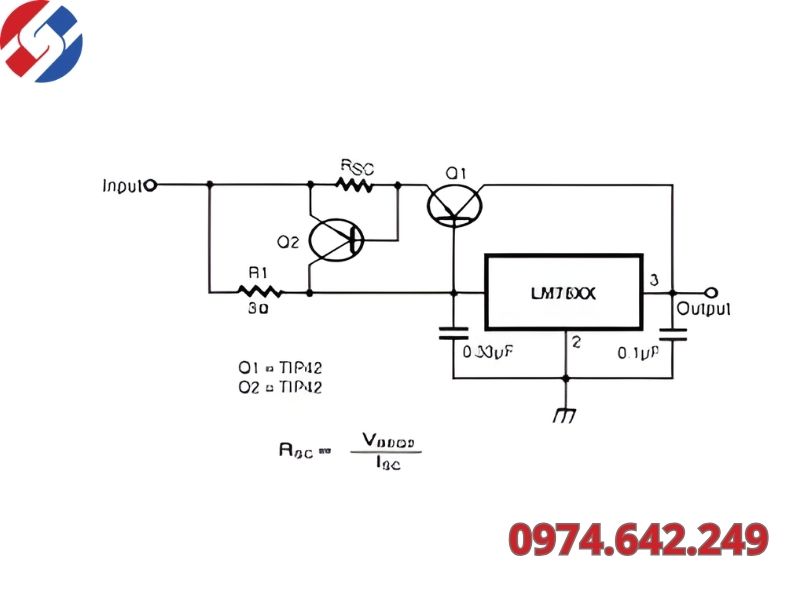

Sơ đồ mạch ổn áp 12V là gì?

Sơ đồ mạch ổn áp 12V là bản vẽ kỹ thuật mô tả cách kết nối các linh kiện điện tử nhằm tạo ra nguồn điện đầu ra ổn định ở mức 12V, bất kể điện áp đầu vào có thay đổi.

Mạch này có vai trò:

Giữ điện áp luôn ở mức 12V ổn định
Bảo vệ thiết bị khỏi điện áp cao/thấp bất thường
Tăng tuổi thọ linh kiện điện tử

Các thành phần chính trong sơ đồ mạch ổn áp 12V

Một mạch ổn áp 12V cơ bản thường bao gồm các linh kiện sau:

1. Biến áp (Transformer)

Giảm điện áp từ 220V AC xuống mức thấp hơn (thường 12V – 15V AC)
Là bước đầu tiên trong quá trình tạo nguồn

2. Cầu diode (Bridge Rectifier)

Chuyển đổi dòng AC thành DC
Giúp dòng điện phù hợp cho mạch điện tử

3. Tụ điện lọc (Capacitor)

Làm phẳng điện áp DC
Giảm nhiễu và dao động điện

4. IC ổn áp 12V (ví dụ: 7812)

Giữ điện áp đầu ra luôn ổn định ở mức 12V
Là thành phần quan trọng nhất trong mạch

5. Điện trở và tụ phụ

Ổn định dòng điện
Bảo vệ IC và cải thiện hiệu suất mạch

Các thành phần chính trong sơ đồ mạch ổn áp 12V

Nguyên lý hoạt động của mạch ổn áp 12V

Nguyên lý hoạt động của sơ đồ mạch ổn áp 12V diễn ra theo các bước:

Điện áp 220V AC được biến áp hạ xuống mức thấp hơn
Dòng điện đi qua cầu diode để chuyển thành DC
Tụ điện lọc giúp làm mịn điện áp
IC 7812 điều chỉnh và giữ điện áp đầu ra luôn ở mức 12V

Khi điện áp đầu vào thay đổi, IC sẽ tự động điều chỉnh để đảm bảo đầu ra ổn định.

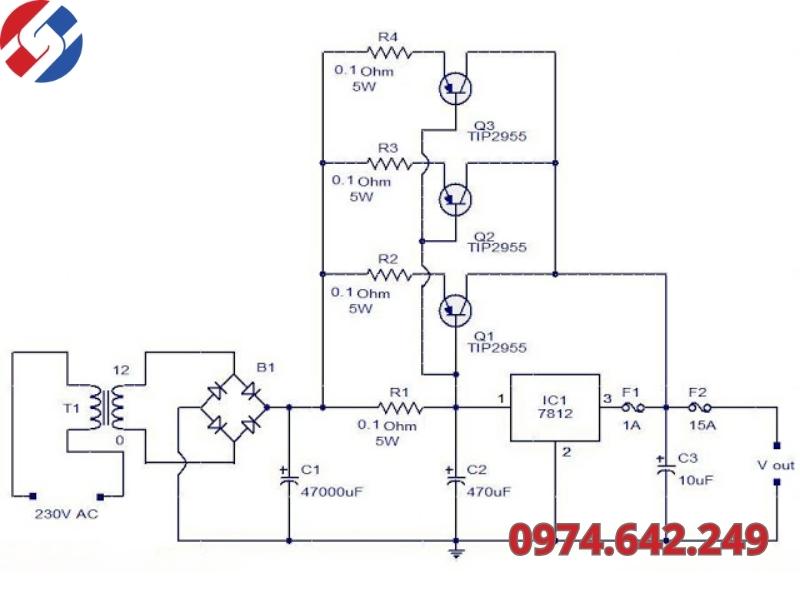

Hướng dẫn lắp mạch ổn áp 12V đơn giản

Chuẩn bị linh kiện

Biến áp 220V → 12V
Cầu diode hoặc 4 diode rời
Tụ điện (1000µF – 2200µF)
IC 7812
Tụ gốm nhỏ (0.1µF)
Dây nối, bảng mạch

Các bước thực hiện

Bước 1: Kết nối biến áp với nguồn điện
Bước 2: Đưa đầu ra biến áp vào cầu diode
Bước 3: Gắn tụ điện lọc sau chỉnh lưu
Bước 4: Kết nối IC 7812 để ổn định điện áp
Bước 5: Kiểm tra đầu ra bằng đồng hồ đo

Lưu ý quan trọng

Gắn tản nhiệt cho IC nếu tải lớn
Không cấp điện quá công suất thiết kế
Đảm bảo cách điện an toàn

Ứng dụng của mạch ổn áp 12V

Sơ đồ mạch ổn áp 12V được sử dụng rất phổ biến trong thực tế:

Trong gia đình

Nguồn cho camera an ninh
Đèn LED, quạt mini

Trong điện tử

Mạch Arduino, Raspberry Pi
Thiết bị DIY, robot

Trong công nghiệp nhẹ

Bộ điều khiển tự động
Hệ thống cảm biến

Khi nào nên dùng ổn áp thay vì mạch 12V tự chế?

Mặc dù mạch 12V khá đơn giản, nhưng trong nhiều trường hợp, bạn nên sử dụng ổn áp chuyên dụng:

Khi cần cấp điện cho nhiều thiết bị
Khi điện lưới không ổn định
Khi yêu cầu độ bền và an toàn cao

Mạch DIY chỉ phù hợp cho mục đích học tập hoặc tải nhỏ.

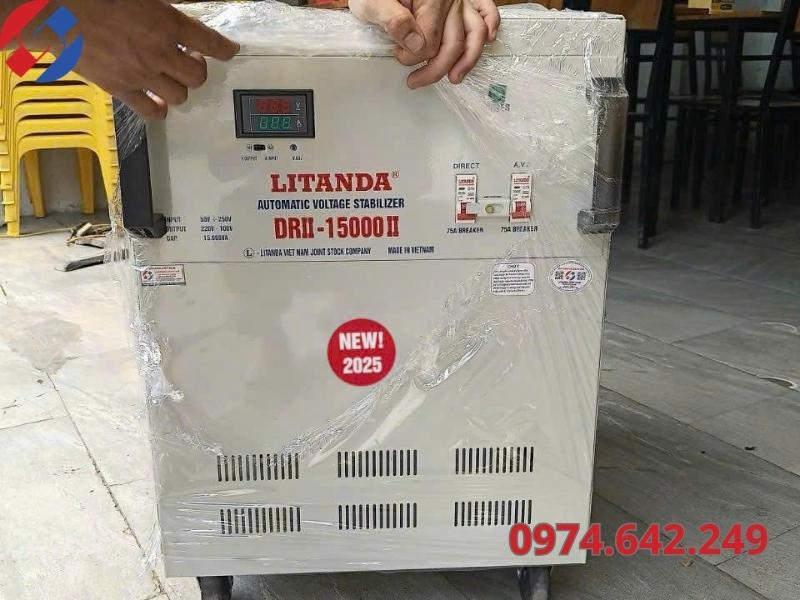

Giải pháp ổn áp Litanda tại Onap.vn – Lựa chọn bền vững cho mọi hệ thống điện

Thay vì tự mày mò thiết kế sơ đồ mạch ổn áp 12V, việc đầu tư một thiết bị ổn áp chuyên dụng sẽ giúp bạn tiết kiệm thời gian, đảm bảo an toàn và đạt hiệu quả cao hơn trong quá trình sử dụng. Tại Onap.vn, các dòng ổn áp Litanda được nhiều khách hàng lựa chọn nhờ khả năng vận hành ổn định và độ bền vượt trội.

Vì sao nên chọn ổn áp Litanda?

Khả năng điều chỉnh điện áp nhanh, duy trì mức điện ổn định liên tục
Sử dụng lõi đồng chất lượng cao, hạn chế hao phí và tăng tuổi thọ thiết bị
Hoạt động hiệu quả trong môi trường điện yếu, điện không ổn định
Tích hợp hệ thống bảo vệ thông minh, đảm bảo an toàn khi sử dụng

Danh mục sản phẩm đa dạng

Ổn áp 1 pha: phù hợp cho hộ gia đình, thiết bị dân dụng
Ổn áp 3 pha: đáp ứng nhu cầu cho nhà xưởng, sản xuất
Nhiều mức công suất linh hoạt, dễ dàng lựa chọn theo nhu cầu thực tế

Onap.vn cam kết mang đến sản phẩm chính hãng, giá hợp lý, cùng dịch vụ tư vấn và hỗ trợ kỹ thuật tận tâm, giúp khách hàng yên tâm trong suốt quá trình sử dụng.

Thông tin liên hệ

Công ty Cổ phần Litanda Việt Nam

Địa chỉ: 720 Đường Phúc Diễn – Phường Xuân Phương – Q. Nam Từ Liêm – TP. Hà Nội
Showroom Hà Nội 2: Số 21 Liền Kề 18 – Lô B1.4 – Khu Đô Thị Thanh Hà – Q. Hà Đông – Hà Nội
Showroom Hồ Chí Minh: Số 119/61 Trung Mỹ Tây – Khu Phố 2 – Quận 12 – TP. Hồ Chí Minh
Hotline: 0974.642.249
Email: vietnamlitanda@gmail.com
Website: https://onap.vn/

Giải pháp ổn áp Litanda tại Onap.vn – Lựa chọn bền vững cho mọi hệ thống điện

Việc nắm rõ sơ đồ mạch ổn áp 12V sẽ giúp bạn hiểu cách tạo ra nguồn điện ổn định cho các thiết bị nhỏ. Tuy nhiên, với nhu cầu sử dụng lâu dài, tải lớn hoặc môi trường điện phức tạp, lựa chọn ổn áp chuyên dụng vẫn là giải pháp tối ưu, giúp đảm bảo an toàn, tiết kiệm chi phí và nâng cao tuổi thọ thiết bị.
