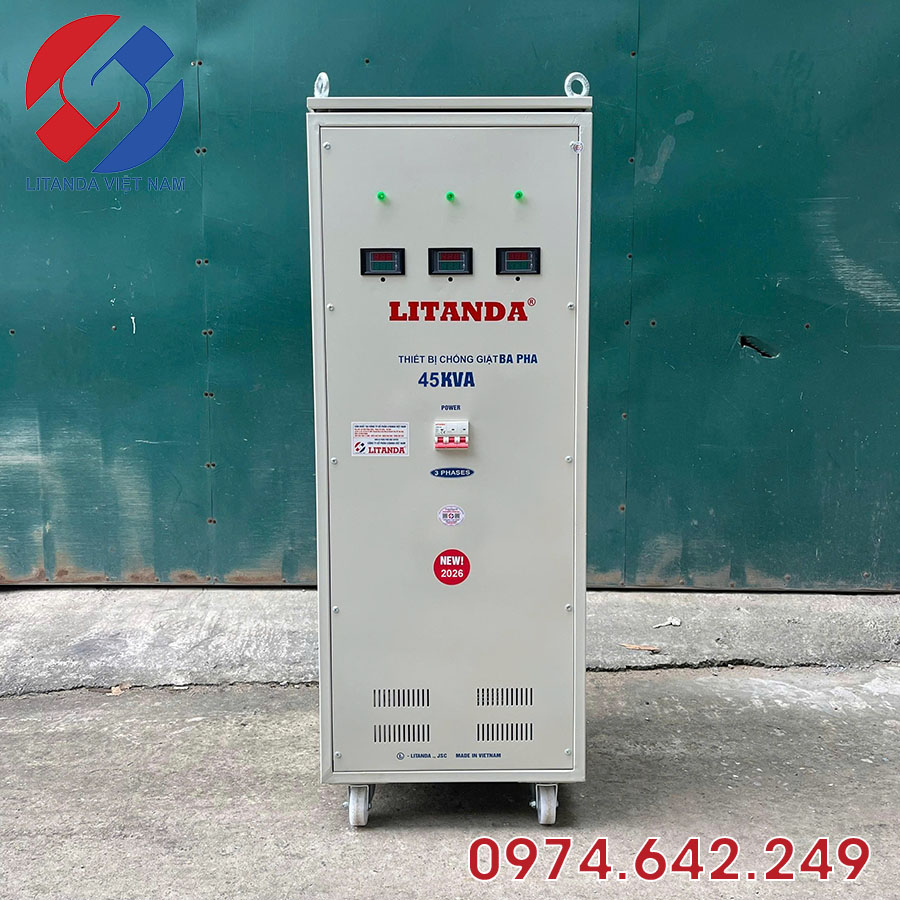

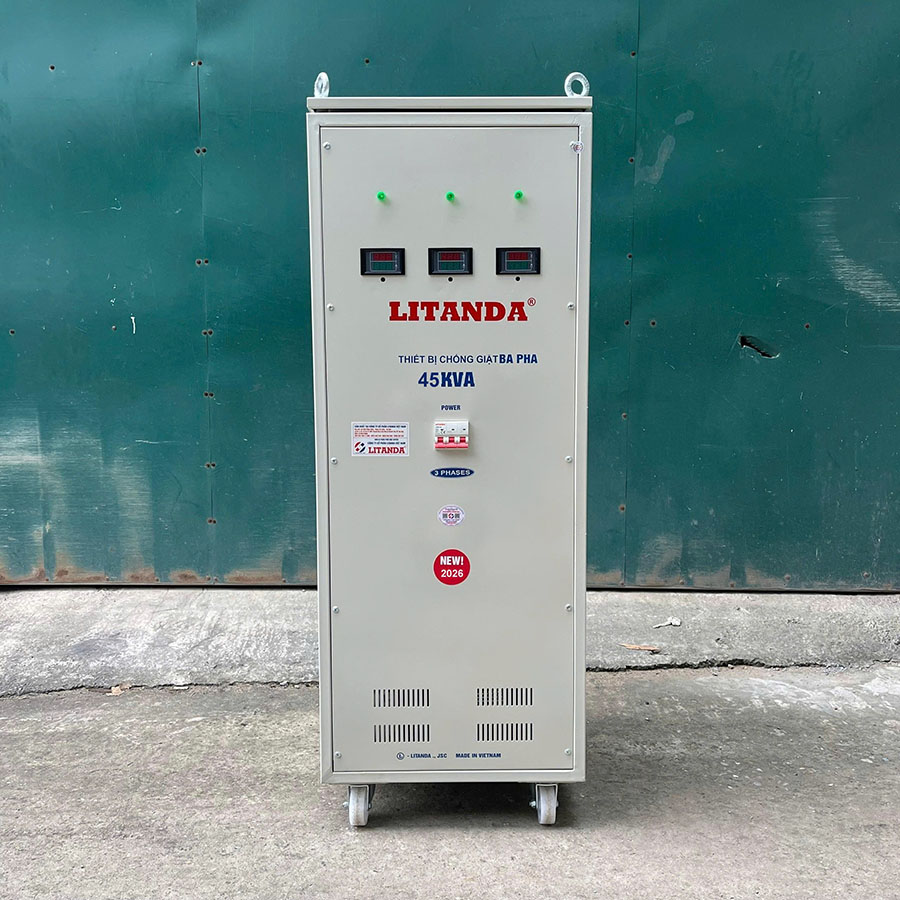

Thiết Bị Chống Giật 3 Pha 45kVA Dây Đồng – Cách Ly Chống Giật

Thiết bị chống giật 3 pha 45kVA dây đồng là lựa chọn quan trọng cho các hệ thống điện 3 pha trong nhà xưởng, tòa nhà, công trình… nơi có tải lớn và yêu cầu an toàn điện cao. Không chỉ giúp giảm rủi ro điện giật, thiết bị còn hỗ trợ bảo vệ thiết bị, hạn chế sự cố do rò điện, chạm vỏ, cách điện kém hoặc môi trường ẩm ướt. Bài viết dưới đây sẽ giúp bạn hiểu rõ: thiết bị chống giật 3 pha 45kVA là gì, nguyên lý hoạt động, thông số kỹ thuật gợi ý, cách chọn đúng, cách lắp đặt, và các lưu ý quan trọng để dùng bền – dùng an toàn.

Thiết bị chống giật 3 pha 45kVA là gì?

Thiết bị chống giật (thường hiểu theo nhóm thiết bị chống rò điện, chống điện giật) cho hệ thống 3 pha là giải pháp phát hiện dòng rò (leakage current) ra vỏ máy, ra đất hoặc qua cơ thể người. Khi dòng rò vượt ngưỡng cài đặt, thiết bị sẽ cách ly hoàn toàn điện để hạn chế tai nạn điện giật và giảm nguy cơ cháy nổ điện.

45kVA ở đây thường được dùng để mô tả quy mô tải/nhu cầu hệ thống. Với hệ 3 pha 380V, 45kVA tương đương dòng tải xấp xỉ:

• I ≈ 45.000 / (√3 × 380) ≈ 68A (tùy hệ số công suất và thực tế tải)

Vì vậy, hệ 45kVA thường đi kèm lựa chọn CB tổng/MCCB khoảng 80A–100A (tùy điều kiện tải và dự phòng).

Với mức 45kVA, thiết bị thường được dùng cho:

• Xưởng sản xuất quy mô vừa

• Máy móc công nghiệp 3 pha

• Tủ điện tổng/nhánh tải lớn

• Hệ thống bơm/quạt/động cơ nhiều điểm

• Công trình có môi trường ẩm, dễ rò điện

Lưu ý: Trong thực tế, “45kVA” thường là cách gọi theo quy mô tải/tủ điện (hoặc gói giải pháp), còn chống giật bản chất sẽ được lựa chọn theo dòng định mức (A) và dòng rò (mA).

Thiết bị chống giật 3 pha bảo vệ được những gì?

Một bộ chống giật phù hợp cho hệ 3 pha có thể giúp:

1) Bảo vệ con người khỏi điện giật do rò điện

• Chạm vào vỏ máy bị rò (máy bơm, motor, máy nén, tủ lạnh công nghiệp…)

• Dây điện ẩm nước, rò xuống nền/khung thép

• Sự cố cách điện kém do môi trường bụi, dầu, hơi nước

2) Hạn chế nguy cơ cháy nổ do rò rỉ điện

Dòng rò kéo dài có thể gây nóng cục bộ ở mối nối/cáp, lâu ngày dẫn tới chập cháy.

3) Bảo vệ hệ thống vận hành ổn định

Ngắt đúng sự cố giúp giảm thiệt hại lan rộng, đặc biệt với tải lớn (kho lạnh, thang máy, dây chuyền).

Các thông số quan trọng khi chọn thiết bị chống giật 3 pha 45kVA

Khi chọn đúng, bạn cần nhìn vào thông số bảo vệ, không chỉ nhìn “kVA”.

1) Dòng định mức (In)

• Với tải khoảng 45kVA, dòng thực tế thường ~68A.

• Khuyến nghị chọn thiết bị có In 80A hoặc 100A (tùy tải thực, có dự phòng).

2) Dòng rò tác động (IΔn) – quan trọng nhất

Tùy mục đích, thường chọn:

• 30mA: ưu tiên bảo vệ con người (khu vực có tiếp xúc trực tiếp, ổ cắm, thiết bị cầm tay).

• 100mA – 300mA: hay dùng cho tổng/tuyến chính để giảm nhảy giả, vẫn có tác dụng chống rò gây cháy.

Mẹo thực tế: hệ thống lớn nhiều biến tần/motor dễ phát sinh rò tự nhiên → thường phối hợp cấp tổng 300mA và nhánh 30mA cho khu vực cần bảo vệ người.

3) Số cực (Pole)

• Hệ 3 pha thường dùng 4P (3P+N) để ngắt đồng thời cả 3 pha và dây trung tính.

4) Loại chống giật (Type AC / A / B)

• Type AC: tải thuần trở cơ bản.

• Type A: phù hợp tải có điện tử, xung một chiều (nhiều thiết bị hiện đại).

• Type B: thường dùng với hệ có biến tần/EV/nguồn đặc thù (chi phí cao hơn).

5) Khả năng chịu dòng ngắn mạch & phối hợp CB

Thiết bị chống giật thường phối hợp với MCB/MCCB để chịu ngắn mạch.
Bạn cần sơ đồ: MCCB/CB tổng → RCCB/RCBO (chống giật) → tải (hoặc tùy thiết kế tủ).

Thông Số Kỹ Thuật Thiết Bị Chống Giật 3 Pha 45KVA

Lưu ý quan trọng: Với thiết bị cách ly chống giật 45KVA 3 pha, phương án nối đất phía thứ cấp, cách tạo trung tính và điểm tham chiếu đất cần được thiết kế phù hợp với hệ thống thực tế. Đây là yếu tố quan trọng để thiết bị phát huy đúng chức năng cách ly và hỗ trợ nâng cao an toàn điện.

Ứng dụng phổ biến của thiết bị chống giật 3 pha 45kVA

• Nhà xưởng sản xuất: máy cắt, máy dập, máy CNC, băng tải

• Kho lạnh – máy nén – hệ thống lạnh công nghiệp

• Thang máy – thang hàng

• Trạm bơm – motor 3 pha – hệ thống PCCC

• Xưởng cơ khí – hàn cắt (cần chọn đúng type để tránh nhảy giả)

• Tòa nhà – hệ thống tủ điện tổng/ATS/DB 3 pha

Lắp đặt biến áp cách ly 3 pha

• Vị trí: khô ráo, thoáng, có tản nhiệt; tránh ẩm/bụi kim loại.

• Bảo vệ bắt buộc: lắp CB/MCCB trước biến áp (đầu vào) và CB/MCCB sau biến áp (đầu ra) để chống quá tải/ngắn mạch.

• Đấu dây đúng sơ đồ: R–S–T đúng pha; siết cos/thanh cái thật chặt, tránh lỏng gây nóng.

• Tiếp địa (PE): nối đất vỏ biến áp + vỏ tủ + khung/máng cáp + vỏ motor về hệ tiếp địa chung.

• N phía thứ cấp: xử lý theo thiết kế (floating hoặc tạo N/điểm nối đất 1 điểm), không làm bừa.

• Chạy thử: đóng điện không tải → tăng tải dần, kiểm tra nóng/tiếng ù/mối nối.
