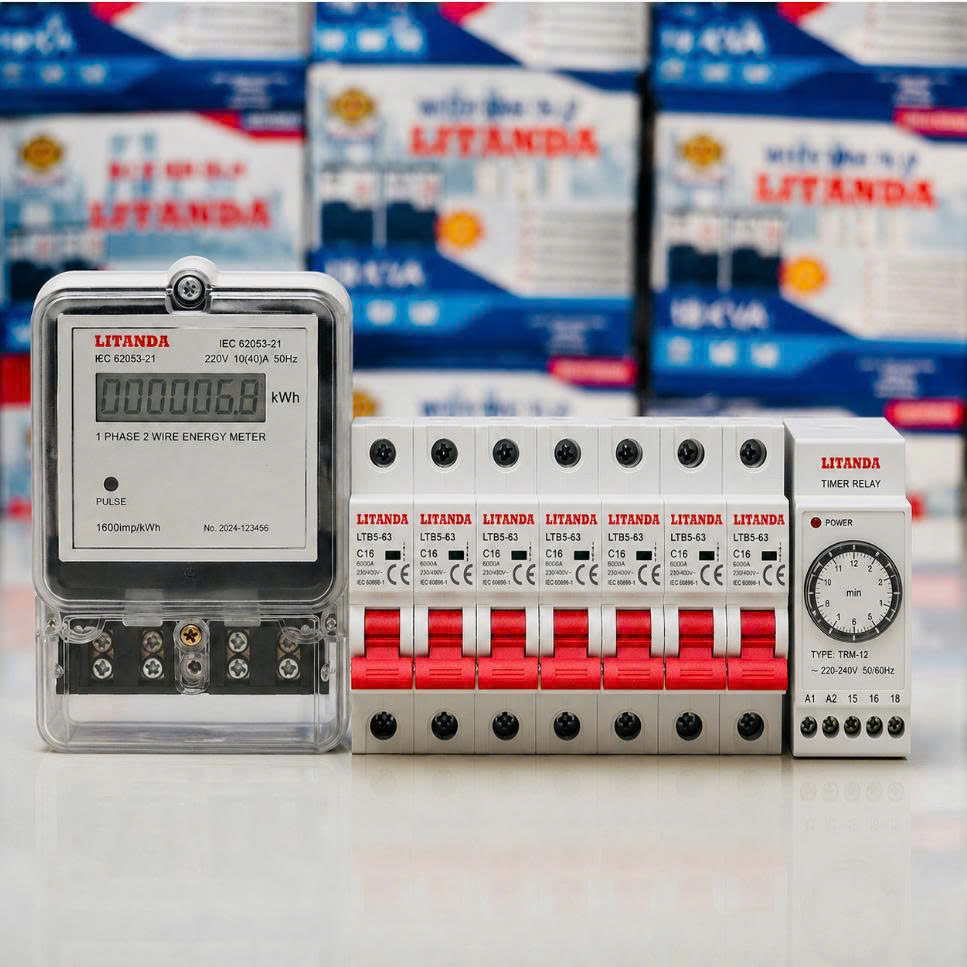

Timer relay là thiết bị thường xuất hiện trong tủ điện điều khiển nhưng dễ bị nhầm với relay trung gian hoặc công tắc hẹn giờ. Điểm khác biệt quan trọng là timer relay không chỉ đóng, ngắt mạch mà còn thực hiện thao tác theo một khoảng thời gian đã được cài đặt trước.
Nhờ khả năng tạo độ trễ và sắp xếp trình tự hoạt động, timer relay được sử dụng rộng rãi trong điều khiển động cơ, máy bơm, quạt, băng tải, hệ thống chiếu sáng và dây chuyền tự động hóa.
Timer relay là thiết bị điều khiển có khả năng thay đổi trạng thái tiếp điểm sau một khoảng thời gian được cài đặt. Tại Việt Nam, thiết bị còn được gọi là relay thời gian, rơ le thời gian, timer hẹn giờ hoặc time delay relay.
Timer relay thường được sử dụng trong mạch điều khiển để trì hoãn việc bật thiết bị, duy trì thiết bị hoạt động thêm một khoảng thời gian, tạo chu kỳ đóng ngắt hoặc điều khiển các tải hoạt động theo trình tự. Schneider Electric mô tả timer relay là thiết bị dùng để định thời các sự kiện trong hệ thống tự động hóa bằng cách đóng hoặc mở tiếp điểm trước, trong hoặc sau khoảng thời gian cài đặt.
Không phải timer relay nào cũng có đầy đủ các chế độ thời gian. Một số model chỉ hỗ trợ đóng trễ, một số chuyên dùng cho khởi động sao tam giác, trong khi loại đa chức năng có thể tích hợp nhiều chế độ hoạt động trong cùng một thiết bị. Vì vậy, cần xác định đúng điện áp nguồn, khoảng thời gian, kiểu tiếp điểm, chức năng điều khiển và đặc điểm tải trước khi lựa chọn.
Timer relay là một loại relay điều khiển tích hợp bộ định thời. Khi nhận nguồn điện hoặc tín hiệu kích hoạt, thiết bị bắt đầu đếm thời gian. Sau khi hết khoảng thời gian đã cài đặt, các tiếp điểm đầu ra sẽ thay đổi trạng thái theo chế độ hoạt động được chọn.
Ví dụ, timer relay có thể được cài đặt để:
Timer relay thường được sử dụng trong hệ thống logic đấu dây cứng và có thể bổ sung chức năng định thời cho mạch sử dụng contactor, relay trung gian, cảm biến hoặc bộ điều khiển PLC.
Timer relay có thể trì hoãn việc cấp tín hiệu cho tải sau khi nhận nguồn hoặc tín hiệu điều khiển.
Ví dụ, khi nhấn nút khởi động, động cơ thứ nhất hoạt động ngay nhưng động cơ thứ hai chỉ được phép hoạt động sau 10 giây. Timer relay sẽ bắt đầu đếm thời gian từ lúc nhận tín hiệu và đóng tiếp điểm đầu ra khi hết 10 giây.
Chức năng này thường được gọi là ON-delay hoặc đóng trễ. Đây là một trong những chế độ được sử dụng phổ biến nhất trong máy móc tự động. Omron mô tả ON-delay là chế độ trong đó đầu ra chỉ thay đổi trạng thái sau một khoảng thời gian kể từ khi nhận tín hiệu đầu vào.
Timer relay OFF-delay giúp tiếp điểm đầu ra duy trì trạng thái thêm một khoảng thời gian sau khi tín hiệu điều khiển bị ngắt.
Ví dụ, khi tắt máy sản xuất, quạt làm mát vẫn cần chạy thêm 2 phút để giải phóng nhiệt. Timer relay sẽ giữ quạt hoạt động trong khoảng thời gian cài đặt rồi mới ngắt.
Theo mô tả của Omron, ở chế độ OFF-delay, đầu ra hoạt động cùng thời điểm với tín hiệu đầu vào nhưng chỉ tắt sau khi tín hiệu đầu vào mất và thời gian cài đặt đã kết thúc.
Ở chế độ Interval, đầu ra thường thay đổi trạng thái ngay khi timer được kích hoạt. Sau khi hết thời gian cài đặt, đầu ra trở về trạng thái ban đầu.
Ví dụ:
Schneider Electric mô tả chế độ Interval là chế độ trong đó đầu ra được kích hoạt khi có nguồn, bắt đầu tính thời gian và ngắt khi kết thúc khoảng thời gian đã đặt.
Timer relay có chức năng Repeat Cycle hoặc Flicker có thể điều khiển đầu ra bật, tắt theo chu kỳ liên tục.
Ví dụ:
Một số timer cho phép cài thời gian bật và thời gian tắt giống nhau. Một số model đa chức năng cho phép điều chỉnh riêng hai khoảng thời gian. Chế độ Repeat Cycle là một trong các chức năng định thời được Schneider Electric công bố trên các dòng timer đa chế độ.
Chức năng One Shot cho phép timer tạo ra một xung đầu ra có thời lượng xác định khi nhận được tín hiệu kích hoạt.
Ví dụ, một cảm biến phát hiện sản phẩm đi qua. Timer relay nhận tín hiệu và kích hoạt van khí nén trong 2 giây, sau đó tự ngắt dù tín hiệu kích hoạt ban đầu chỉ xuất hiện trong thời gian rất ngắn.
Chức năng này phù hợp với:
One Shot là một trong các chế độ định thời được hỗ trợ trên một số timer relay cắm đế đa chức năng.
Timer relay sao tam giác được sử dụng trong mạch khởi động động cơ 3 pha nhằm điều khiển quá trình chuyển từ đấu sao sang đấu tam giác.
Trình tự cơ bản gồm:
Timer chuyên dụng cho sao tam giác thường có đầu ra riêng cho contactor sao và contactor tam giác. Một số model còn cho phép điều chỉnh thời gian chuyển tiếp giữa hai trạng thái. Dòng Omron H3CR-G, chẳng hạn, được thiết kế chuyên cho mạch sao tam giác với thời gian hoạt động sao và khoảng chuyển tiếp có thể lựa chọn.
Timer relay chỉ điều khiển trình tự. Thiết bị không trực tiếp đóng cắt dòng động lực lớn của động cơ. Việc đóng cắt động lực vẫn do contactor và thiết bị bảo vệ thực hiện.
Khi nhiều động cơ hoặc thiết bị công suất lớn cùng khởi động, dòng điện tổng có thể tăng đột ngột và gây sụt áp.
Timer relay có thể tạo trình tự:
Phương pháp này giúp giảm hiện tượng nhiều tải cùng khởi động tại một thời điểm. Tuy nhiên, khoảng thời gian và trình tự phải được tính toán theo yêu cầu công nghệ, dòng khởi động và khả năng của nguồn điện.
Trong dây chuyền sản xuất, một công đoạn có thể cần kết thúc hoàn toàn trước khi công đoạn tiếp theo bắt đầu.
Timer relay giúp tạo khoảng chờ để:
Timer relay phù hợp với các trình tự đơn giản, ít điều kiện. Với hệ thống phức tạp, nhiều cảm biến và yêu cầu thay đổi chương trình, PLC thường linh hoạt hơn.
Một số mạch sử dụng timer relay để ngăn hai thiết bị hoạt động cùng lúc hoặc tạo khoảng nghỉ bắt buộc giữa hai lần đóng điện.
Ví dụ:
Chức năng này giúp giảm áp lực cơ khí và điện lên thiết bị. Tuy nhiên, cần kết hợp liên động điện hoặc cơ khí phù hợp, không nên chỉ phụ thuộc vào timer.
Cấu tạo timer relay thay đổi theo loại cơ, điện tử, analog hoặc kỹ thuật số. Một timer relay điện tử thường gồm các bộ phận chính sau.
Mạch nguồn tiếp nhận điện áp cấp cho timer relay và chuyển đổi thành mức điện áp phù hợp với mạch điện tử bên trong.
Timer relay có thể sử dụng:
Một số timer relay đa năng hỗ trợ dải điện áp rộng, chẳng hạn 12 đến 240VAC/DC hoặc 24 đến 240VAC/DC. Tuy nhiên, thông số cụ thể phụ thuộc từng model và không được suy luận chỉ từ hình dáng thiết bị.
Đây là phần tiếp nhận tín hiệu bắt đầu và thực hiện việc đếm thời gian.
Tùy thiết kế, bộ xử lý có thể sử dụng:
Timer điện tử hiện đại có thể cung cấp nhiều dải thời gian và nhiều chế độ hoạt động trong cùng một thân máy. Siemens hiện có các dòng timing relay tích hợp nhiều chức năng, trong đó một số model 3RP25 hỗ trợ đến 27 chức năng định thời.
Timer analog thường sử dụng núm xoay để đặt:
Timer kỹ thuật số thường sử dụng màn hình, nút bấm hoặc menu cài đặt. Một số thiết bị mới có thể cấu hình bằng công nghệ giao tiếp không dây gần như NFC theo thiết kế của nhà sản xuất.
Một số timer bắt đầu tính thời gian ngay khi được cấp nguồn. Loại khác có nguồn cấp thường trực và bắt đầu đếm khi nhận tín hiệu tại chân điều khiển.
Tín hiệu kích hoạt có thể đến từ:
Cần phân biệt rõ chân cấp nguồn và chân kích hoạt. Đấu nhầm có thể khiến timer hoạt động sai hoặc hư hỏng.
Đầu ra của timer có thể là:
Các timer relay thương mại có thể sử dụng một hoặc nhiều tiếp điểm chuyển đổi, tùy model. Ví dụ, Schneider Electric và Siemens cung cấp các dòng có một hoặc hai tiếp điểm chuyển đổi với nhiều dải thời gian khác nhau.
Timer relay thường có đèn để hiển thị:
Omron mô tả đèn đầu ra là bộ phận giúp quan sát trạng thái tín hiệu đầu ra của timer.
Timer relay có thể được chế tạo theo nhiều kiểu:
Không được đấu dây chỉ dựa vào số chân của một model khác. Hai timer cùng có 8 chân nhưng sơ đồ cấp nguồn và tiếp điểm vẫn có thể khác nhau.
Nguyên lý chung của timer relay gồm bốn giai đoạn:
Sau khi tín hiệu điều khiển mất hoặc timer được reset, đầu ra sẽ trở về trạng thái ban đầu theo chế độ hoạt động của thiết bị.
Omron định nghĩa timer là thiết bị điều khiển khoảng thời gian từ khi nguồn hoặc tín hiệu đầu vào được cung cấp đến khi thao tác đầu ra bắt đầu.
Ở chế độ ON-delay:
Ví dụ, timer được đặt 10 giây. Khi nhấn START, timer bắt đầu đếm nhưng contactor chưa được cấp điện. Sau 10 giây, tiếp điểm thường mở đóng lại và contactor hoạt động.
Ở chế độ OFF-delay:
Khác với ON-delay, thời gian OFF-delay thường được tính từ lúc tín hiệu điều khiển bị ngắt.
Ở chế độ Interval:
Chế độ này phù hợp khi cần tạo một khoảng hoạt động giới hạn.
Ở chế độ Flicker hoặc Repeat Cycle:
Một số timer bắt đầu bằng trạng thái ON, trong khi loại khác bắt đầu bằng trạng thái OFF. Khi mua cần kiểm tra rõ “pulse start” hoặc “interval start” và biểu đồ thời gian của nhà sản xuất.
| Chế độ | Cách hoạt động cơ bản | Ứng dụng |
|---|---|---|
| ON-delay | Đầu ra tác động sau thời gian đặt | Khởi động trễ, tạo trình tự |
| OFF-delay | Đầu ra ngắt sau thời gian đặt | Quạt làm mát, đèn hành lang |
| Interval | Đầu ra hoạt động trong thời gian đặt | Van điện từ, còi báo |
| One Shot | Tạo một xung có thời lượng xác định | Đẩy sản phẩm, đóng gói |
| Repeat Cycle | Bật và tắt lặp lại | Đèn chớp, bơm theo chu kỳ |
| Flicker ON Start | Chu kỳ bắt đầu bằng trạng thái ON | Báo hiệu, tải tuần hoàn |
| Flicker OFF Start | Chu kỳ bắt đầu bằng trạng thái OFF | Trì hoãn trước chu kỳ |
| Star-Delta | Chuyển từ sao sang tam giác | Khởi động động cơ 3 pha |
| Multifunction | Tích hợp nhiều chế độ | Tủ điện đa nhiệm |
Tên gọi và ký hiệu có thể khác giữa các hãng. Cần đọc biểu đồ hoạt động thay vì chỉ dựa vào tên chức năng.
Timer analog sử dụng núm xoay để điều chỉnh thời gian và chức năng.
Ưu điểm:
Hạn chế:
Timer analog không có nghĩa là thiết bị hoàn toàn sử dụng cơ cấu cơ khí. Nhiều model dùng mạch điện tử nhưng cài đặt bằng núm xoay.
Timer kỹ thuật số có màn hình và các phím cài đặt.
Ưu điểm:
Hạn chế:
Timer đơn chức năng chỉ thực hiện một chế độ chính như:
Loại này phù hợp khi yêu cầu điều khiển cố định, sơ đồ đơn giản và không cần thay đổi chức năng.
Timer đa chức năng cho phép chọn nhiều chế độ trên cùng thiết bị.
Ưu điểm:
Tuy nhiên, việc cài nhầm chế độ có thể khiến máy hoạt động không đúng trình tự. Một số timer công nghiệp hiện hỗ trợ từ vài chức năng đến hàng chục chức năng định thời.
Loại này thường có 8 hoặc 11 chân và được cắm vào socket.
Ưu điểm:
Nhược điểm:
Timer dạng module được gắn trực tiếp lên ray DIN.
Ưu điểm:
Phoenix Contact cung cấp cả timer relay dạng module siêu mỏng, trong đó có dòng rộng khoảng 6 mm cho các ứng dụng cần tiết kiệm không gian.
Đây là timer chuyên dùng để điều khiển contactor sao và tam giác.
Thiết bị thường cho phép cài:
Timer sao tam giác không thay thế:
Timer đầu ra bán dẫn sử dụng linh kiện điện tử thay cho tiếp điểm cơ khí.
Ưu điểm:
Hạn chế:
| Tiêu chí | Timer relay | Relay trung gian |
| Chức năng chính | Đóng ngắt có điều kiện thời gian | Khuếch đại và chuyển đổi tín hiệu |
| Khả năng cài thời gian | Có | Không |
| Tốc độ tác động | Theo thời gian đặt | Gần như tức thời |
| Chế độ hoạt động | ON-delay, OFF-delay, Interval, Flicker | Đóng hoặc ngắt theo cuộn dây |
| Ứng dụng | Tạo trình tự và độ trễ | Nhân tiếp điểm, cách ly mạch |
| Cấu tạo | Mạch thời gian và đầu ra | Cuộn dây và tiếp điểm |
| Giá thành | Thường cao hơn | Thường thấp hơn |
Relay trung gian thay đổi trạng thái khi cuộn dây được cấp hoặc mất điện. Timer relay bổ sung yếu tố thời gian trước hoặc sau khi thay đổi trạng thái.
Timer relay chủ yếu xử lý tín hiệu điều khiển. Contactor được thiết kế để đóng cắt tải động lực như động cơ, điện trở gia nhiệt hoặc hệ thống chiếu sáng công suất lớn.
| Tiêu chí | Timer relay | Contactor |
| Vai trò | Tạo thời gian điều khiển | Đóng cắt tải |
| Dòng tiếp điểm | Thường nhỏ | Lớn hơn |
| Dùng cho động cơ | Điều khiển cuộn contactor | Đóng cắt nguồn động cơ |
| Khả năng định thời | Có | Không |
| Buồng dập hồ quang | Hạn chế hoặc không có như contactor | Được thiết kế cho tải động lực |
| Tần suất đóng cắt | Phụ thuộc đầu ra | Theo thông số contactor |
Không nên dùng tiếp điểm timer để đóng trực tiếp động cơ hoặc tải vượt quá khả năng tiếp điểm. Cách thông dụng là dùng timer điều khiển cuộn dây contactor.
Timer relay và công tắc hẹn giờ đều liên quan đến thời gian nhưng có mục đích khác nhau.
Timer relay trả lời câu hỏi “sau bao lâu thì thực hiện”, còn công tắc hẹn giờ thường trả lời câu hỏi “đến mấy giờ thì thực hiện”.
| Tiêu chí | Timer relay | PLC |
| Số chức năng | Một hoặc nhiều chức năng cố định | Lập trình linh hoạt |
| Số tín hiệu | Ít | Nhiều |
| Thay đổi trình tự | Chỉnh núm hoặc chế độ | Thay đổi chương trình |
| Chi phí mạch đơn giản | Thấp hơn | Cao hơn |
| Mở rộng hệ thống | Hạn chế | Tốt |
| Chẩn đoán | Đơn giản | Chi tiết hơn |
| Ứng dụng | Máy và mạch nhỏ | Hệ thống tự động phức tạp |
Timer relay phù hợp với mạch đơn giản, ít điều kiện và yêu cầu ổn định. PLC phù hợp khi hệ thống có nhiều đầu vào, nhiều bước điều khiển, cần giao tiếp hoặc thường xuyên thay đổi chương trình.
Có thể được ghi dưới dạng:
Nguồn cấp phải đúng với thông số trên thân timer.
A1 và A2 thường được dùng làm ký hiệu nguồn điều khiển trên nhiều thiết bị công nghiệp. Tuy nhiên, không phải mọi timer đều sử dụng cùng cách đánh số.
Với nguồn DC, cần kiểm tra cực tính. Một số model cho phép đấu không phân cực, trong khi model khác yêu cầu đúng cực dương và âm.
Trạng thái “thường” được xác định khi relay chưa tác động theo điều kiện quy định của nhà sản xuất.
Đây có thể là chân tín hiệu kích hoạt trên một số model. Tín hiệu này dùng để bắt đầu, dừng hoặc reset thời gian.
Không được tự ý cấp điện vào chân tín hiệu khi chưa kiểm tra sơ đồ. Chân điều khiển có thể dùng cùng nguồn với timer hoặc có yêu cầu riêng.
Khi cài đặt timer analog, giá trị thực tế thường là kết quả kết hợp giữa núm tỷ lệ và dải thời gian.
Ví dụ, núm đặt ở mức 5 nhưng dải đang chọn là 10 giây không nhất thiết đồng nghĩa với 5 giây trên mọi model. Cần đọc thang đo và hướng dẫn của thiết bị.
Điện áp cấp phải phù hợp với mạch điều khiển.
Các hệ thống thường sử dụng:
Cấp sai điện áp có thể làm timer không hoạt động, hoạt động không ổn định hoặc cháy mạch nguồn.
Timer relay có thể có dải:
Schneider Electric có các dòng timer đa năng hỗ trợ khoảng thời gian từ phần nhỏ của giây đến hàng trăm giờ, trong khi Siemens cũng cung cấp các model từ 0,05 giây đến 100 giờ.
Không nên chọn dải quá rộng nếu yêu cầu cần độ chính xác cao ở khoảng thời gian rất ngắn.
Cần xác định timer phải thực hiện:
Cần kiểm tra:
Một tiếp điểm chuyển đổi thường cung cấp một chân COM, một NO và một NC. Hai tiếp điểm chuyển đổi cho phép điều khiển hai mạch độc lập trong giới hạn công bố.
Thông số 5A, 8A hoặc 10A trên timer không có nghĩa thiết bị có thể đóng mọi loại tải ở dòng điện đó.
Khả năng đóng cắt còn phụ thuộc vào:
Động cơ, contactor, van điện từ và cuộn dây có đặc tính khác tải điện trở. Khi điều khiển tải cảm, cần kiểm tra đúng cấp sử dụng và biện pháp dập xung điện áp ngược.
Sai số timer có thể gồm:
Một timer sao tam giác Omron H3CR-G, chẳng hạn, công bố riêng độ chính xác thời gian hoạt động, sai số cài đặt và ảnh hưởng của nhiệt độ.
Với ứng dụng cần thời gian chính xác cao, không nên chỉ nhìn vào số vạch trên núm xoay.
Cần lựa chọn giữa:
Timer lắp trong tủ điện nóng, nhiều bụi, rung hoặc ẩm cần có thông số môi trường phù hợp.
Nhiệt độ có thể ảnh hưởng đến:
Cần trả lời rõ:
Kiểm tra nguồn tại tủ là:
Không chọn timer 220VAC cho mạch điều khiển 24VDC hoặc ngược lại.
Ví dụ:
Nên chọn dải thời gian bao phủ giá trị cần cài và cho phép điều chỉnh đủ chi tiết.
Cần biết timer sẽ điều khiển:
Nếu tải vượt khả năng của timer, cần dùng relay trung gian hoặc contactor.
Sơ đồ chân phải phù hợp với:
Không thay timer chỉ vì cùng hình dáng hoặc cùng số chân.
Cần xem xét:
Sơ đồ đấu dây thay đổi theo từng model. Trình tự dưới đây chỉ thể hiện nguyên tắc chung, không thay thế sơ đồ của nhà sản xuất.
Nguyên tắc:
Timer chỉ điều khiển cuộn dây contactor, không trực tiếp cấp điện cho động cơ.
Nguyên tắc:
Một số timer OFF-delay cần nguồn cấp thường trực để tiếp tục đếm sau khi mất tín hiệu điều khiển. Một số loại chuyên dụng có thể duy trì thời gian bằng cơ chế riêng. Vì vậy, không được ngắt nhầm cả nguồn timer nếu thiết bị cần nguồn để thực hiện OFF-delay.
Mạch thường gồm:
Contactor sao và tam giác không được đóng cùng lúc. Cần có liên động độc lập ngoài chức năng định thời để hạn chế nguy cơ ngắn mạch.
Việc thiết kế và đấu mạch động lực sao tam giác phải do người có chuyên môn thực hiện.
Timer relay được dùng để:
Timer có thể điều khiển:
Timer không thay thế cảm biến mức, relay bảo vệ mất nước hoặc thiết bị bảo vệ động cơ.
Ứng dụng thường gặp:
Timer relay có thể dùng để:
Nếu cần đóng ngắt theo giờ thực trong ngày, công tắc hẹn giờ hoặc bộ lập lịch thường phù hợp hơn.
Timer relay có thể:
Timer không thay thế bộ điều khiển nhiệt độ. Nhiệt độ vẫn cần được đo và bảo vệ bằng cảm biến, thermostat hoặc bộ điều khiển chuyên dụng.
Timer giúp:
Timer relay có thể được sử dụng để:
Máy nén cần tuân thủ sơ đồ điều khiển và bảo vệ của nhà sản xuất. Không tự ý thay đổi timer mà không kiểm tra chức năng gốc.
Timer 24VDC không thể cấp trực tiếp bằng nguồn 220VAC. Đây là lỗi có thể gây cháy mạch ngay khi đóng điện.
ON-delay trì hoãn việc bật đầu ra. OFF-delay trì hoãn việc tắt đầu ra.
Nhầm hai chế độ có thể làm trình tự máy đảo ngược hoàn toàn.
Núm cài ở mức 5 có thể tương ứng với:
Giá trị phụ thuộc vào dải và đơn vị đang chọn.
Dùng NC thay cho NO có thể khiến tải hoạt động ngay khi timer chưa đếm xong và ngắt khi timer tác động.
Chân tiếp điểm là tiếp điểm khô trên nhiều model và không phải chân cấp nguồn cho mạch timer. Đưa nguồn sai vị trí có thể gây hư hỏng.
Tiếp điểm timer thường phù hợp cho mạch điều khiển. Dùng để đóng trực tiếp động cơ, điện trở hoặc tải có dòng khởi động cao có thể làm cháy và dính tiếp điểm.
Cuộn contactor, relay và van điện từ có thể tạo xung điện áp khi ngắt.
Tùy nguồn và tải, có thể cần:
Phương án phải phù hợp với AC, DC và yêu cầu thời gian nhả của tải.
Một số thiết bị không cho phép thay đổi dải thời gian hoặc chức năng khi đang có điện. Việc xoay công tắc trong lúc hoạt động có thể gây sai chế độ hoặc ảnh hưởng tuổi thọ.
Cần tuân thủ hướng dẫn của từng model.
Timer cần một khoảng thời gian nhất định để trở về trạng thái ban đầu sau khi mất nguồn hoặc tín hiệu. Omron gọi đây là reset time hoặc release time.
Nếu bật lại quá nhanh, timer có thể không bắt đầu một chu kỳ mới đúng cách.
Kiểm tra:
Timer có thể không hoạt động nếu điện áp thấp hơn phạm vi cho phép. Cấp điện áp quá cao có thể làm hỏng mạch nguồn.
Timer đa chức năng có thể đang được đặt ở:
Cùng một đế 8 chân hoặc 11 chân không bảo đảm mọi timer có cùng sơ đồ.
Cần đọc sơ đồ in trên thân hoặc tài liệu kỹ thuật đúng mã sản phẩm.
Tiếp điểm có thể suy giảm do:
Có thể nghe tiếng relay tác động nhưng đầu ra không đóng hoặc không ngắt đúng.
Một số timer yêu cầu:
Tín hiệu quá ngắn hoặc đấu sai điểm tham chiếu có thể không kích hoạt timer.
Nguồn bị ngắt quá ngắn có thể chưa đủ để timer trở về trạng thái ban đầu. Thời gian reset phụ thuộc từng model.
Núm có thể bị rung, xoay ngoài ý muốn hoặc đặt giữa hai nấc chức năng. Một số timer cần xoay công tắc lựa chọn vào đúng vị trí rõ ràng.
Quan sát:
Dùng đồng hồ đo phù hợp để kiểm tra điện áp tại chân nguồn.
Phải chọn đúng chế độ AC hoặc DC và tuân thủ an toàn điện.
Có thể kiểm tra trạng thái COM-NO và COM-NC trước, trong và sau khi timer tác động.
Trước khi đo thông mạch hoặc điện trở, phải ngắt nguồn và xác nhận mạch không còn điện.
Cài một khoảng thời gian dễ quan sát, chẳng hạn 5 hoặc 10 giây, rồi theo dõi:
Khi nghi ngờ dây trong tủ gây lỗi, timer có thể được tháo và kiểm tra trên mạch thử phù hợp.
Việc này chỉ nên thực hiện bởi người hiểu rõ điện áp, sơ đồ chân và giới hạn tiếp điểm.
Timer relay tạo thời gian điều khiển nhưng không phải thiết bị bảo vệ an toàn chức năng. Các hệ thống dừng khẩn cấp, cửa bảo vệ hoặc mạch bảo vệ con người cần sử dụng thiết bị an toàn phù hợp.
Timer relay là thiết bị điều khiển thời gian được sử dụng để trì hoãn thao tác, duy trì đầu ra, tạo xung, tạo chu kỳ hoặc sắp xếp trình tự hoạt động của máy móc. Thiết bị còn được gọi là relay thời gian hoặc rơ le thời gian.
Các chế độ phổ biến gồm ON-delay, OFF-delay, Interval, One Shot, Repeat Cycle và Star-Delta. Mỗi chế độ có biểu đồ hoạt động khác nhau nên cần lựa chọn theo đúng yêu cầu của mạch.
Khi chọn timer relay, cần kiểm tra điện áp nguồn, dải thời gian, chức năng, sơ đồ chân, số lượng tiếp điểm và khả năng chịu tải. Timer thường chỉ nên xử lý tín hiệu điều khiển; các tải công suất lớn cần được đóng cắt qua relay trung gian hoặc contactor phù hợp.
Việc đấu nối phải tuân theo sơ đồ của đúng model. Không nên thay thế timer chỉ dựa vào hình dáng, số chân hoặc mức dòng ghi trên mặt thiết bị.
Gợi ý liên kết nội bộ:
Từ khóa chính: Timer relay là gì
Từ khóa phụ:
Hotline tư vấn và hỗ trợ trực tiếp: 0986.203.203
Để được tư vấn, hỗ trợ và đặt hàng quý khách hàng vui lòng liên hệ địa chỉ dưới đây:
Gắn bó với ổn áp Litanda từ năm 2008, Minh Thắng đã có nhiều năm trực tiếp khảo sát, tư vấn và triển khai các giải pháp nguồn điện cho hộ gia đình, văn phòng, nhà xưởng và cơ sở sản xuất trên cả nước.Sau khi tốt nghiệp Đại học Bách Khoa, anh tiếp tục theo đuổi lĩnh vực điện dân dụng và điện công nghiệp với trọng tâm là ổn áp, biến áp và các giải pháp bảo vệ thiết bị trước tình trạng điện áp không ổn định. Những bài viết của anh được xây dựng từ kinh nghiệm thực tế tại hiện trường, giúp người dùng hiểu đúng bản chất vấn đề và lựa chọn giải pháp phù hợp thay vì chỉ dựa trên thông số kỹ thuật.
