Tủ Điện Tổng Chuyển Nguồn Tự Động 3 Pha 4 Cực 100A

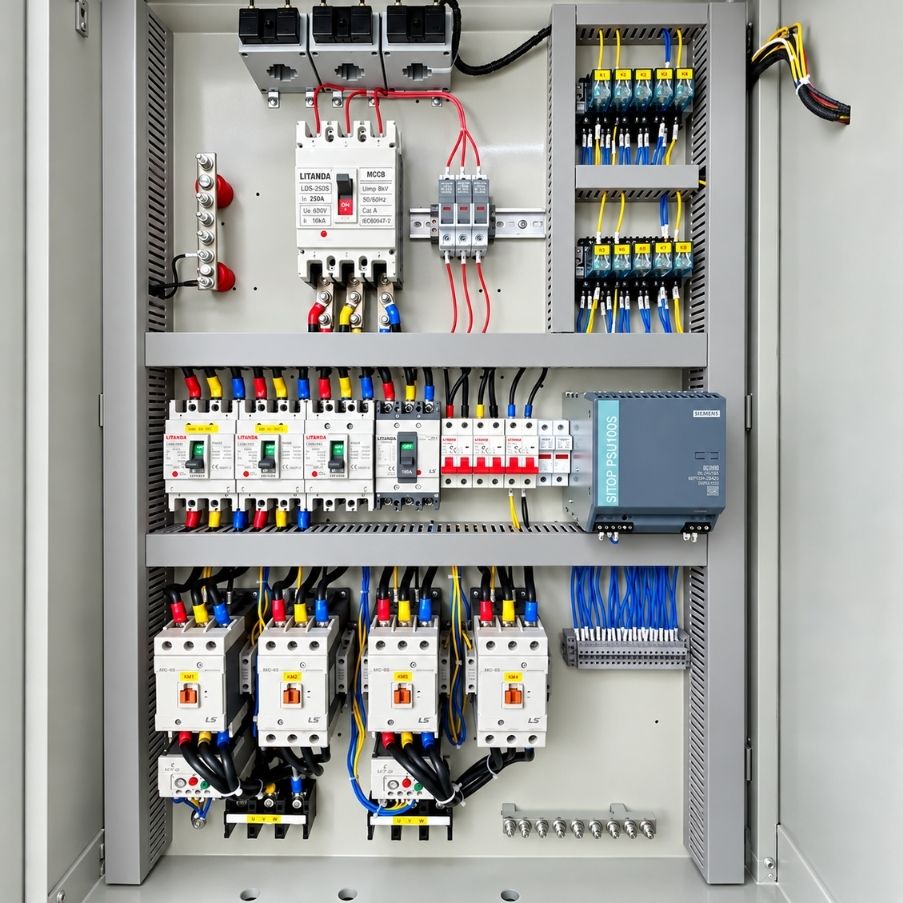

Tủ Điện Tổng Chuyển 2 Nguồn 3 Pha 100A

Tủ điện tổng chuyển 2 nguồn 3 pha 100A là hệ thống được thiết kế để tiếp nhận hai nguồn điện độc lập và lựa chọn nguồn phù hợp để cấp cho tải. Nguồn thứ nhất thường là điện lưới, trong khi nguồn thứ hai có thể là máy phát điện hoặc một nguồn lưới dự phòng.

Trung tâm của tủ thường là ATS hoặc bộ chuyển nguồn có liên động, kết hợp với MCCB, MCB, bộ điều khiển và các thiết bị giám sát cần thiết.

Một tủ điện tiêu chuẩn có thể gồm:

• Nguồn 1: Nguồn điện chính, thường là điện lưới.
• Nguồn 2: Máy phát điện hoặc nguồn dự phòng.
• Bộ chuyển nguồn: ATS hoặc cơ cấu chuyển nguồn tự động có liên động.
• Đầu ra chung: Cấp nguồn cho tủ phân phối hoặc phụ tải.
• Thiết bị bảo vệ: MCCB, MCB, cầu chì hoặc thiết bị bảo vệ theo thiết kế.
• Bộ điều khiển: Giám sát tình trạng hai nguồn và phát lệnh chuyển đổi.
• Đèn báo trạng thái: Hiển thị nguồn đang có điện và nguồn đang cấp tải.

Mục đích của hệ thống là giảm thời gian gián đoạn điện, tăng tính chủ động khi mất nguồn và hạn chế thao tác chuyển nguồn thủ công.

Ý Nghĩa Của Cấu Hình 3 Pha 4 Cực 100A

Cấu hình 3 pha 4 cực 100A thể hiện ba thông số quan trọng gồm số pha, số cực chuyển mạch và dòng điện định mức của thiết bị.

Hệ Thống Điện 3 Pha

Tủ được thiết kế cho hệ thống điện 3 pha, thông thường gồm:

• L1: Pha thứ nhất.
• L2: Pha thứ hai.
• L3: Pha thứ ba.
• N: Dây trung tính.

Điện áp dây của hệ thống hạ áp 3 pha thường khoảng 380V hoặc 400V, tùy theo hệ thống điện thực tế.

Thiết Bị Chuyển Nguồn 4 Cực

ATS hoặc cầu dao chuyển nguồn loại 4P có khả năng đóng cắt đồng thời:

L1 + L2 + L3 + N

So với loại 3P chỉ chuyển ba dây pha, cấu hình 4P cho phép chuyển cả dây trung tính khi hệ thống yêu cầu.

Cấu hình này đặc biệt phù hợp với:

• Điện lưới kết hợp máy phát điện.
• Hai nguồn có hệ thống trung tính riêng biệt.
• Hệ thống không cho phép nối chung dây N giữa hai nguồn.
• Công trình yêu cầu cách ly hoàn toàn nguồn không sử dụng.

Việc có cần chuyển dây trung tính hay không phải căn cứ vào sơ đồ nối đất, cấu hình nguồn và thiết kế điện của công trình, không nên áp dụng giống nhau cho mọi hệ thống.

Dòng Định Mức 100A

Thông số 100A thể hiện dòng điện định mức của thiết bị chuyển nguồn trong điều kiện làm việc do nhà sản xuất quy định.

Khả năng sử dụng thực tế còn phụ thuộc vào:

• Dòng tải liên tục.
• Nhiệt độ bên trong tủ.
• Tiết diện và phương pháp đi dây.
• Khả năng tản nhiệt.
• Đặc tính của ATS và MCCB.
• Điều kiện lắp đặt thực tế.

Thông Số Kỹ Thuật Tham Khảo

Các thông số như khả năng cắt của MCCB, cấp bảo vệ IP, kích thước vỏ tủ, thương hiệu ATS và sơ đồ điều khiển cần được lựa chọn theo từng công trình cụ thể.

Khả Năng Tải Tham Khảo Của Hệ 3 Pha 100A

Công suất biểu kiến của hệ thống điện 3 pha được tính theo công thức:

S = √3 × U × I

Với điện áp 380V và dòng 100A:

S = 1,732 × 380 × 100 ≈ 65.816VA

Tương đương khoảng:

65,8KVA

Nếu điện áp hệ thống là 400V:

S ≈ 69,3KVA

Với hệ số công suất cosφ = 0,8:

P = 65,8 × 0,8 ≈ 52,6kW

Như vậy, hệ 3 pha 380V 100A tương ứng khoảng 65,8KVA lý thuyết, hoặc khoảng 52,6kW khi cosφ = 0,8.

Giá trị thực tế còn phụ thuộc vào loại tải, dòng khởi động, hệ số đồng thời và điều kiện vận hành.

Nguyên Lý Hoạt Động Của Tủ Chuyển 2 Nguồn

Tủ ATS có nhiệm vụ liên tục giám sát tình trạng của nguồn chính và nguồn dự phòng. Khi nguồn chính không đáp ứng điều kiện vận hành, hệ thống sẽ thực hiện quá trình chuyển nguồn theo logic đã được cài đặt.

Quy trình hoạt động cơ bản:

1. Nguồn chính hoạt động bình thường: Tải được cấp điện từ nguồn 1.
2. ATS liên tục giám sát: Theo dõi điện áp, pha và các thông số cần thiết.
3. Phát hiện nguồn chính gặp sự cố: Mất điện, thấp áp, mất pha hoặc điều kiện bất thường.
4. Khởi động nguồn dự phòng: Nếu nguồn 2 là máy phát, bộ điều khiển có thể gửi tín hiệu khởi động.
5. Chờ nguồn dự phòng ổn định: Kiểm tra điện áp và tần số đạt yêu cầu.
6. Ngắt nguồn chính: Đảm bảo hai nguồn không bị đóng song song ngoài ý muốn.
7. Chuyển tải sang nguồn dự phòng.
8. Tiếp tục giám sát nguồn chính.
9. Khi nguồn chính phục hồi: Hệ thống chờ thời gian trễ đã cài đặt.
10. Chuyển tải trở lại nguồn chính.
11. Máy phát chạy làm mát nếu cần.
12. Dừng nguồn dự phòng sau khi hoàn tất chu trình.

Thời gian chuyển nguồn và trình tự cụ thể phụ thuộc vào bộ điều khiển ATS và cấu hình thực tế của hệ thống.

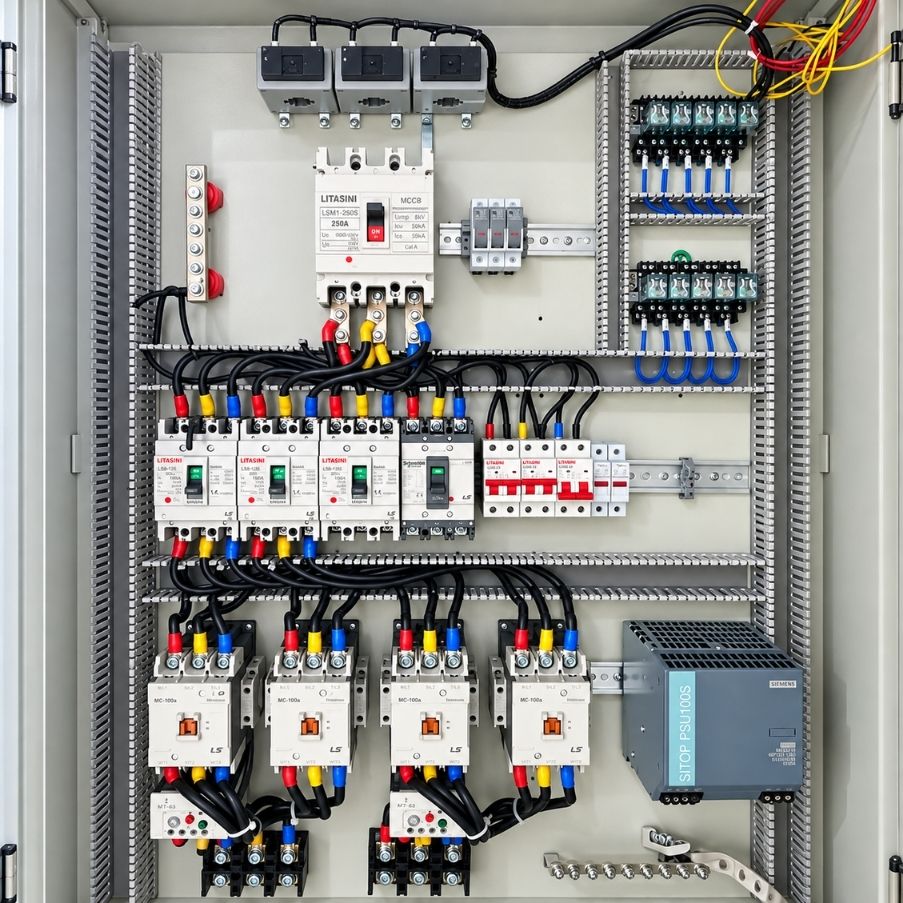

Cấu Tạo Của Tủ Điện Tổng 3 Pha 4P 100A

Bộ Chuyển Nguồn ATS

ATS là thiết bị trung tâm của hệ thống, chịu trách nhiệm chuyển tải giữa hai nguồn điện.

Chức năng chính gồm:

• Tiếp nhận hai nguồn điện độc lập.
• Xác định nguồn đang đủ điều kiện hoạt động.
• Chuyển tải từ nguồn chính sang nguồn dự phòng.
• Chuyển tải trở lại khi nguồn chính phục hồi.
• Liên động tránh đóng đồng thời hai nguồn.
• Phối hợp với controller để thực hiện quá trình tự động.

Một số ATS được tích hợp sẵn bộ điều khiển, trong khi một số hệ thống sử dụng controller riêng để tăng khả năng tùy chỉnh.

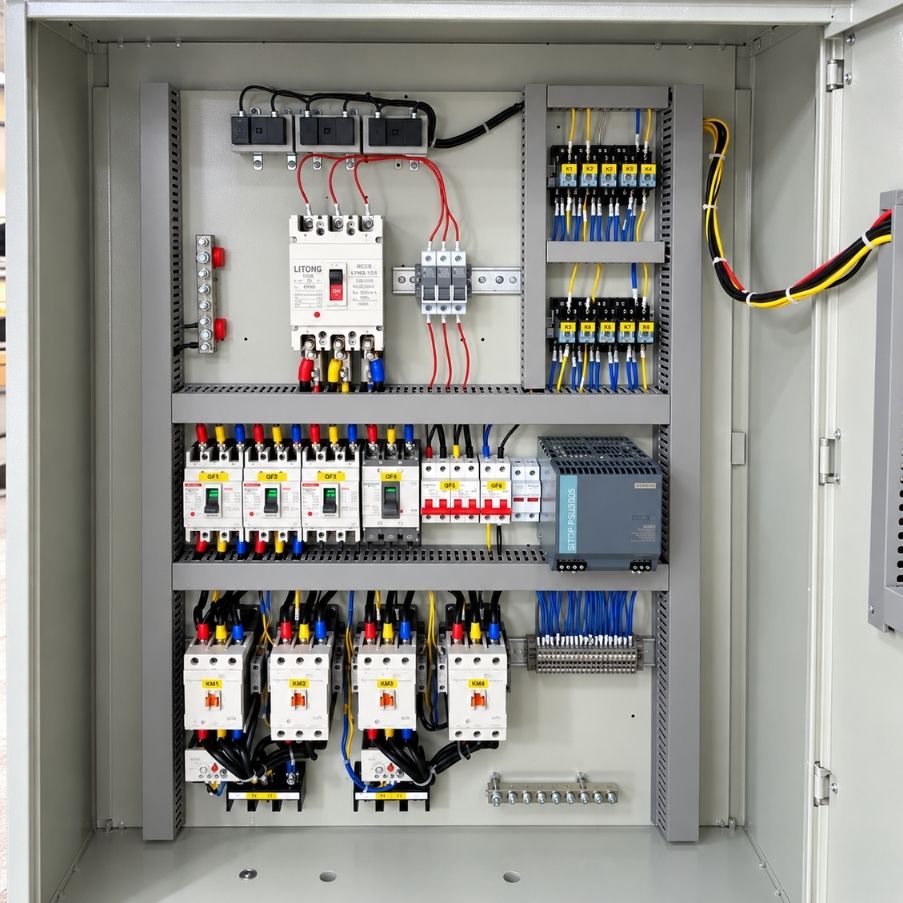

MCCB Nguồn Chính

MCCB phía nguồn chính có nhiệm vụ:

• Đóng cắt nguồn điện.
• Bảo vệ quá dòng.
• Bảo vệ ngắn mạch theo đặc tính thiết bị.
• Cách ly nguồn khi kiểm tra hoặc bảo trì.

Khả năng cắt của MCCB phải được lựa chọn theo dòng ngắn mạch dự kiến tại vị trí lắp đặt, không nên chỉ căn cứ vào dòng định mức 100A.

MCCB Nguồn Dự Phòng

Nguồn dự phòng cũng cần thiết bị bảo vệ phù hợp với đặc tính của nguồn.

Khi lựa chọn cần xem xét:

• Công suất máy phát hoặc nguồn số 2.
• Dòng định mức.
• Dòng tải lớn nhất.
• Khả năng ngắn mạch.
• Tiết diện cáp.
• Khả năng phối hợp với ATS.

Bộ Điều Khiển ATS

Bộ điều khiển có nhiệm vụ giám sát và đưa ra lệnh chuyển nguồn.

Tùy model, controller có thể theo dõi:

• Mất nguồn.
• Quá áp hoặc thấp áp.
• Mất pha.
• Sai thứ tự pha.
• Tần số nguồn.
• Thời gian trễ chuyển nguồn.
• Thời gian trễ chuyển về nguồn chính.
• Tín hiệu khởi động và dừng máy phát.

Hệ Thống Đèn Báo

Mặt tủ thường được bố trí các đèn báo để người vận hành dễ dàng theo dõi trạng thái hệ thống.

Có thể gồm:

• Đèn báo nguồn 1 có điện.
• Đèn báo nguồn 2 có điện.
• Đèn báo tải đang sử dụng nguồn 1.
• Đèn báo tải đang sử dụng nguồn 2.
• Đèn cảnh báo lỗi nếu có.

Nhờ đó, trạng thái vận hành của tủ có thể được kiểm tra nhanh mà không cần mở tủ.

Ưu Điểm Của Tủ Điện Tổng Kèm ATS 100A

Tủ điện chuyển hai nguồn 100A mang lại nhiều lợi ích trong quá trình vận hành và quản lý hệ thống điện.

• Tự động chuyển nguồn: Giảm phụ thuộc vào thao tác thủ công khi nguồn chính gặp sự cố.
• Hạn chế thời gian mất điện: Tải được chuyển sang nguồn dự phòng sau khi nguồn này đạt điều kiện vận hành.
• Kết hợp tốt với máy phát điện: Có thể gửi tín hiệu khởi động và dừng máy phát nếu hệ thống hỗ trợ.
• Chuyển đồng thời 4 cực: Cấu hình 4P cho phép chuyển L1, L2, L3 và N khi sơ đồ yêu cầu.
• Tích hợp thiết bị bảo vệ: Có thể kết hợp MCCB, MCB và nhiều thiết bị bảo vệ khác.
• Dễ giám sát trạng thái: Đèn báo, đồng hồ và controller giúp theo dõi nguồn thuận tiện hơn.
• Thiết kế tập trung: Thiết bị chuyển nguồn và bảo vệ được bố trí trong cùng một tủ.
• Dễ nâng cấp: Có thể bổ sung SPD, đồng hồ đa năng, giám sát từ xa hoặc bảo vệ pha theo nhu cầu.

Ứng Dụng Thực Tế Của Tủ Chuyển Nguồn 100A

Tủ ATS 3 pha 4P 100A phù hợp với nhiều công trình cần duy trì nguồn điện khi nguồn chính bị gián đoạn.

• Nhà xưởng: Cấp nguồn dự phòng cho tủ điều khiển, máy móc và các tải quan trọng.
• Văn phòng: Duy trì máy tính, thiết bị mạng và hệ thống chiếu sáng.
• Cửa hàng: Hạn chế ảnh hưởng tới hoạt động kinh doanh khi mất điện.
• Kho hàng: Duy trì camera, chiếu sáng và hệ thống quản lý.
• Tòa nhà nhỏ: Chuyển nguồn cho các tải thiết yếu.
• Trang trại: Cấp điện dự phòng cho máy bơm, quạt và hệ thống điều khiển.
• Nhà máy: Sử dụng cho các nhánh tải có dòng điện phù hợp.
• Hệ thống máy phát: Tự động chuyển đổi giữa điện lưới và nguồn máy phát.

Hướng Dẫn Vận Hành Tủ ATS 100A

Trước khi đưa tủ vào vận hành, cần kiểm tra đầy đủ nguồn điện, thiết bị bảo vệ và hệ thống đấu nối.

Quy trình tham khảo:

1. Kiểm tra nguồn 1 và xác nhận điện áp bình thường.
2. Kiểm tra nguồn 2 hoặc nguồn máy phát.
3. Kiểm tra trạng thái MCCB hai nguồn.
4. Kiểm tra ATS và controller.
5. Kiểm tra dây trung tính và hệ thống tiếp địa.
6. Chuyển hệ thống sang chế độ Auto.
7. Xác nhận tải đang được cấp từ nguồn chính.
8. Mô phỏng tình trạng mất nguồn theo quy trình chạy thử.
9. Quan sát quá trình chuyển sang nguồn dự phòng.
10. Khôi phục nguồn chính.
11. Kiểm tra ATS tự động chuyển tải trở lại.
12. Theo dõi điện áp, dòng tải và các tín hiệu cảnh báo.

Việc chạy thử, cài đặt và bảo trì nên được thực hiện bởi người có chuyên môn về hệ thống điện 3 pha.

Lưu Ý Khi Lắp Đặt Tủ Chuyển Nguồn

Để hệ thống vận hành an toàn và ổn định, cần chú ý các yếu tố sau:

• Xác định rõ nguồn chính và nguồn dự phòng: Tránh đấu nhầm đầu vào ATS.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng với tải sử dụng motor 3 pha.
• Đấu đúng dây trung tính: Với ATS 4P phải tuân thủ sơ đồ đấu nối và phương án nối đất.
• Đảm bảo liên động hai nguồn: Không để hai nguồn đóng đồng thời khi hệ thống không được thiết kế song song.
• Lựa chọn cáp phù hợp: Căn cứ vào dòng tải, chiều dài, cách lắp đặt và sụt áp.
• Chọn MCCB đúng thông số: Xét cả dòng định mức và khả năng cắt ngắn mạch.
• Tiếp địa vỏ tủ: Toàn bộ phần kim loại phải được nối đất bảo vệ theo thiết kế.
• Không tự ý đấu song song hai nguồn: Có thể gây dòng ngắn mạch và hư hỏng nghiêm trọng.
• Kiểm tra trước khi đóng điện: Kiểm tra cách điện, terminal và toàn bộ sơ đồ đấu nối.
• Ghi nhãn rõ ràng: Đánh dấu nguồn 1, nguồn 2, đầu ra và các thiết bị điều khiển để thuận tiện vận hành.
