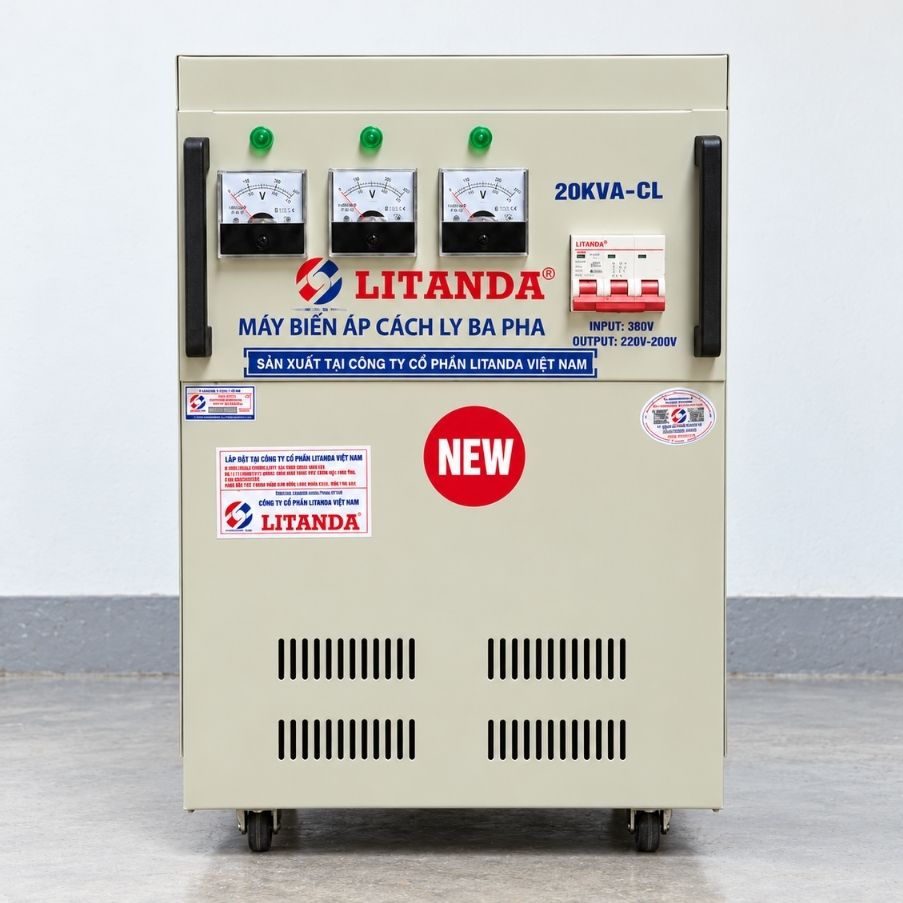

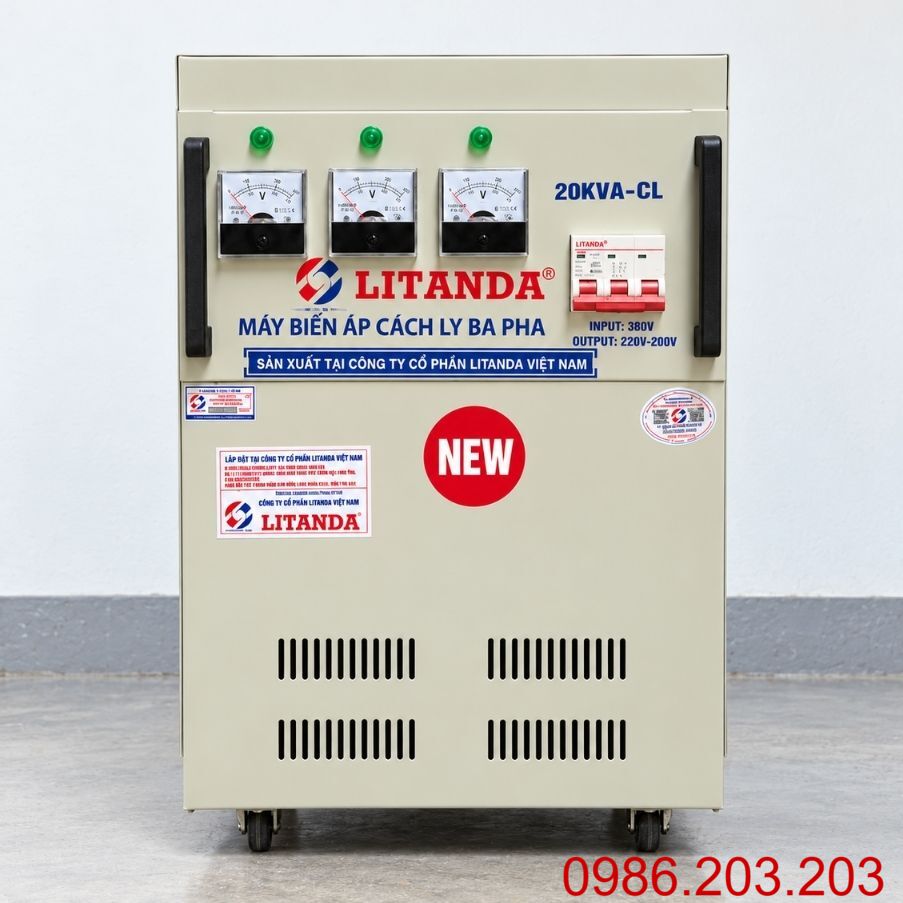

Biến Áp Cách Ly 20KVA 3 Pha 380V Ra 220V/200V

Biến Áp Cách Ly 20KVA 3 Pha

Biến áp cách ly 20KVA 3 pha 380V ra 220V/200V là thiết bị điện công nghiệp chuyên dùng để chuyển đổi điện áp xoay chiều 3 pha từ 380V xuống 220V hoặc 200V, đồng thời tạo sự cách ly điện giữa cuộn dây đầu vào và cuộn dây đầu ra. Thiết bị phù hợp với các nhà máy, xưởng sản xuất và hệ thống máy móc nhập khẩu có yêu cầu sử dụng nguồn điện 3 pha khác với điện áp lưới tại Việt Nam.

Với công suất biểu kiến 20KVA, điện áp đầu vào 380V và hai mức điện áp đầu ra 220V/200V, máy biến áp đáp ứng nhu cầu cấp nguồn cho nhiều loại thiết bị công nghiệp có công suất tương ứng. Đặc biệt, thiết kế cuộn sơ cấp và thứ cấp độc lập giúp tạo cách ly điện giữa hai phía, hỗ trợ hạn chế sự truyền trực tiếp của một số dạng nhiễu điện trong hệ thống.

Để sử dụng hiệu quả, người dùng cần lựa chọn đúng điện áp, kiểm tra công suất phụ tải, dòng khởi động và phương án đấu nối theo yêu cầu kỹ thuật của từng thiết bị.

Ưu Điểm Nổi Bật Của Biến Áp Cách Ly 20KVA 3 Pha

Biến áp cách ly 20KVA 3 pha 380V ra 220V/200V được sử dụng rộng rãi trong những hệ thống điện công nghiệp cần chuyển đổi điện áp, đồng thời yêu cầu tách biệt về điện giữa nguồn cấp và phụ tải.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 20KVA: Phục vụ các thiết bị có tổng phụ tải phù hợp với khả năng mang tải của biến áp.
• Điện áp đầu vào 380V: Tương thích với nguồn điện 3 pha thông dụng tại Việt Nam.
• Hai mức điện áp đầu ra 220V/200V: Đáp ứng nhu cầu sử dụng của nhiều thiết bị điện công nghiệp nhập khẩu.
• Cách ly điện giữa hai phía: Cuộn sơ cấp và thứ cấp không nối điện trực tiếp với nhau.
• Cuộn dây đồng: Có khả năng dẫn điện tốt, phù hợp với kết cấu biến áp công nghiệp.
• Kết cấu điện từ chắc chắn: Phù hợp với yêu cầu truyền tải công suất trong giới hạn thiết kế.
• Không sử dụng cơ cấu điều chỉnh chuyển động: Giảm nhu cầu bảo dưỡng các chi tiết chuyển động cơ khí.
• Có thể thiết kế dạng vỏ tủ: Hỗ trợ bảo vệ các bộ phận mang điện và thuận tiện bố trí tại nhà xưởng.
• Ứng dụng linh hoạt: Sử dụng cho máy CNC, thiết bị gia công và hệ thống điều khiển điện công nghiệp.

Ưu điểm quan trọng nhất của biến áp cách ly 20KVA là khả năng chuyển đổi nguồn 3 pha 380V thành điện áp 3 pha 220V hoặc 200V, đồng thời tạo cách ly điện theo kết cấu cuộn dây.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Biến Áp Cách Ly 20KVA

Biến áp cách ly 20KVA 3 pha gồm lõi thép kỹ thuật điện, cuộn sơ cấp, cuộn thứ cấp và hệ thống cách điện. Các bộ phận phối hợp giúp chuyển đổi điện áp từ 380V xuống 220V hoặc 200V, đồng thời tạo sự cách ly điện giữa đầu vào và đầu ra.

Những bộ phận chính của máy biến áp gồm:

• Cuộn dây sơ cấp: Tiếp nhận nguồn điện xoay chiều 3 pha 380V từ hệ thống cấp điện.
• Cuộn dây thứ cấp: Tạo ra điện áp đầu ra 220V hoặc 200V theo tỷ số biến áp được thiết kế.
• Lõi thép kỹ thuật điện: Tạo mạch từ, dẫn từ thông giữa các cuộn dây và hỗ trợ giảm tổn hao khi được thiết kế phù hợp.
• Vật liệu cách điện: Cách điện giữa các vòng dây, giữa các cuộn dây và giữa cuộn dây với lõi thép.

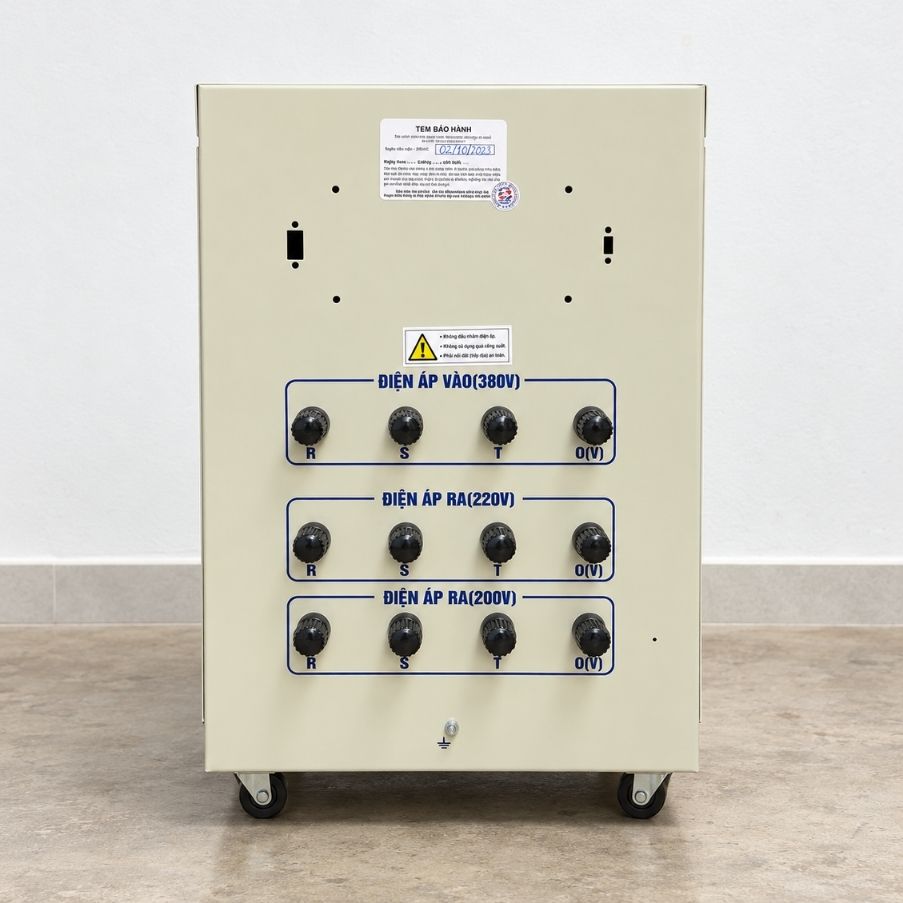

• Hệ thống đầu đấu dây: Kết nối nguồn điện đầu vào và các đầu điện áp ra.
• Khung cố định: Giữ ổn định kết cấu lõi thép và cuộn dây trong quá trình vận hành.
• Vỏ máy: Bảo vệ các bộ phận bên trong và hạn chế tiếp xúc trực tiếp với phần mang điện.
• Khe thông gió: Hỗ trợ tản nhiệt phát sinh từ cuộn dây và lõi thép.

Về nguyên lý hoạt động, khi nguồn điện xoay chiều 3 pha 380V được cấp vào cuộn sơ cấp, dòng điện sẽ tạo ra từ thông biến thiên trong lõi thép. Từ thông này cảm ứng sức điện động trên cuộn thứ cấp, hình thành điện áp đầu ra theo tỷ số vòng dây và sơ đồ đấu nối đã được thiết kế.

Thông Số Kỹ Thuật Biến Áp 3 Pha Cách Ly 20KVA

Thông số kỹ thuật của biến áp cách ly 20KVA giúp người sử dụng xác định khả năng tương thích giữa nguồn điện đầu vào, điện áp yêu cầu của thiết bị và công suất phụ tải.

Ứng Dụng Của Biến Áp Cách Ly 3 Pha 20KVA Trong Công Nghiệp

Biến áp cách ly 20KVA 3 pha 380V ra 220V/200V được sử dụng trong những hệ thống máy móc công nghiệp có yêu cầu chuyển đổi điện áp và cách ly điện giữa nguồn cấp với thiết bị.

Những ứng dụng tiêu biểu gồm:

• Máy CNC nhập khẩu: Cấp nguồn 3 pha 200V hoặc 220V cho thiết bị có thông số phù hợp.
• Máy tiện, máy phay: Phục vụ hệ thống cơ khí có điện áp làm việc tương ứng.
• Máy ép nhựa: Sử dụng khi công suất và điện áp của máy đáp ứng giới hạn biến áp.
• Máy in công nghiệp: Hỗ trợ chuyển đổi điện áp cho dây chuyền in nhập khẩu.
• Máy đóng gói: Cấp điện cho hệ thống điều khiển và động cơ có thông số phù hợp.
• Hệ thống băng tải: Phục vụ những động cơ sử dụng điện áp 3 pha 200V hoặc 220V.
• Máy gia công kim loại: Hỗ trợ thiết bị có yêu cầu nguồn điện riêng.
• Thiết bị kiểm tra kỹ thuật: Cung cấp điện áp phù hợp cho hệ thống thử nghiệm.
• Tủ điện điều khiển: Tạo nguồn cấp riêng theo thiết kế của hệ thống.
• Dây chuyền tự động hóa: Phục vụ máy móc nhập khẩu có tổng phụ tải tương ứng.

Ví dụ thực tế: Một xưởng cơ khí nhập khẩu máy CNC sử dụng điện áp 3 pha 200V, trong khi nguồn điện tại nhà xưởng là 3 pha 380V.

Lợi Ích Khi Sử Dụng Biến Áp Cách Ly 20KVA 3 Pha

Sử dụng biến áp cách ly 20KVA đúng điều kiện giúp doanh nghiệp đáp ứng yêu cầu điện áp của máy móc nhập khẩu, đồng thời tạo sự tách biệt về điện giữa nguồn cấp và phụ tải.

Những lợi ích đáng chú ý gồm:

• Chuyển đổi điện áp phù hợp: Từ nguồn 3 pha 380V xuống 3 pha 220V hoặc 200V.
• Hỗ trợ sử dụng máy móc nhập khẩu: Phục vụ thiết bị có điện áp định mức khác với điện áp lưới.
• Tạo cách ly điện: Cuộn sơ cấp và thứ cấp không nối điện trực tiếp.
• Hỗ trợ hạn chế một số dạng nhiễu: Phụ thuộc vào cấu hình và hệ thống nối đất.
• Phù hợp hệ thống công nghiệp: Đáp ứng những phụ tải có công suất biểu kiến tương ứng.
• Kết cấu không có chi tiết điều chỉnh chuyển động: Thuận tiện hơn trong việc kiểm tra cơ cấu điện từ.
• Có thể thiết kế vỏ bảo vệ: Phù hợp với điều kiện lắp đặt tại nhà xưởng.
• Ứng dụng đa dạng: Sử dụng cho máy CNC, thiết bị cơ khí, máy đóng gói và hệ thống điều khiển.

Lợi ích quan trọng nhất của biến áp cách ly 20KVA là giúp thiết bị sử dụng đúng điện áp yêu cầu, đồng thời tạo điều kiện thiết kế hệ thống cấp điện cách ly theo mục đích sử dụng.

Hướng Dẫn Lắp Đặt Biến Áp Cách Ly 20KVA 3 Pha Đúng Kỹ Thuật

Lắp đặt biến áp cách ly 20KVA 3 pha đúng kỹ thuật có vai trò quan trọng trong việc bảo đảm an toàn và khả năng vận hành của hệ thống điện.

Trước khi đấu nối, cần kiểm tra điện áp nguồn, công suất phụ tải, sơ đồ cuộn dây và vị trí các đầu điện áp ra.

Những yêu cầu cơ bản khi lắp đặt gồm:

• Lựa chọn vị trí: Đặt máy tại khu vực khô ráo, thông thoáng, hạn chế bụi dẫn điện và nước xâm nhập.
• Kiểm tra nguồn điện: Xác nhận điện áp đầu vào là nguồn xoay chiều 3 pha 380V.
• Tính toán phụ tải: Đánh giá tổng công suất biểu kiến và dòng điện khởi động.
• Lựa chọn dây dẫn: Sử dụng cáp điện có tiết diện phù hợp với dòng điện vận hành.
• Bố trí thiết bị bảo vệ: Lắp aptomat và những thiết bị bảo vệ phù hợp ở đầu vào và đầu ra.
• Đấu nối sơ cấp: Kết nối nguồn 380V theo sơ đồ kỹ thuật của biến áp.
• Đấu nối thứ cấp: Lựa chọn đúng đầu ra 220V hoặc 200V.
• Nối đất bảo vệ: Thực hiện nối đất vỏ máy và thiết kế nối đất thứ cấp theo yêu cầu hệ thống.
• Kiểm tra điện áp: Đo điện áp đầu ra trước khi kết nối máy móc.
• Chạy thử có tải: Theo dõi dòng điện, độ sụt áp, tiếng ồn và nhiệt độ khi thiết bị vận hành.

Lưu ý: Không tự ý đấu nối các đầu ra 220V và 200V với nhau, không sử dụng dây PE thay cho dây trung tính và không thay đổi sơ đồ nối đất khi chưa có phương án thiết kế.
