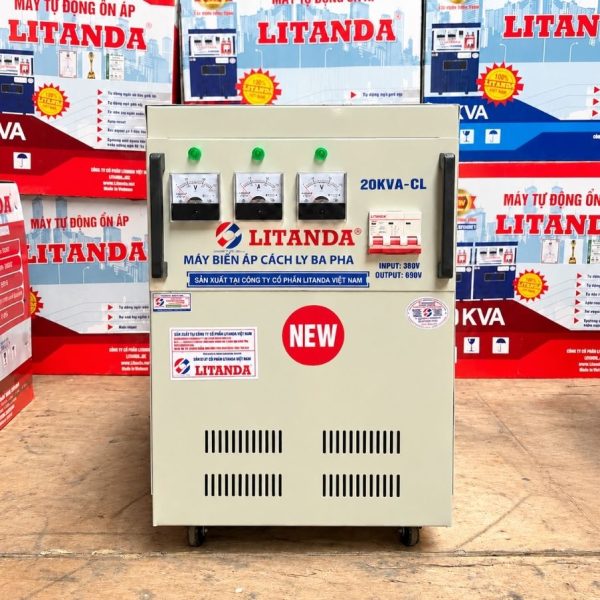

Biến Áp Cách Ly 20KVA 3 Pha 380V Ra 690V Dây Đồng

Biến Áp Cách Ly 20KVA 3 Pha

Biến áp cách ly 20KVA 3 pha 380V ra 690V là thiết bị điện công nghiệp chuyên dùng để nâng điện áp xoay chiều 3 pha từ 380V lên 690V, đồng thời tạo sự cách ly điện giữa nguồn đầu vào và hệ thống phụ tải. Thiết bị được thiết kế với công suất biểu kiến 20KVA, cuộn dây sơ cấp và thứ cấp độc lập, phù hợp với những máy móc và hệ thống điện có yêu cầu sử dụng nguồn 3 pha 690V.

Trong các nhà máy sản xuất, một số động cơ, thiết bị điều khiển công suất và hệ thống thử nghiệm được thiết kế hoạt động ở điện áp 690V. Khi nguồn điện hiện có chỉ đạt 380V, việc sử dụng máy biến áp tăng áp phù hợp giúp cung cấp điện áp đáp ứng yêu cầu kỹ thuật của thiết bị.

Đặc biệt, biến áp cách ly 20KVA sử dụng dây đồng có khả năng dẫn điện tốt, kết hợp lõi thép kỹ thuật điện và hệ thống cách điện giữa các cuộn dây. Đây là giải pháp đáng xem xét cho những hệ thống cần đồng thời nâng điện áp và tách biệt về điện giữa hai phía.

Ưu Điểm Nổi Bật Của Biến Áp Cách Ly 20KVA 3 Pha

Biến áp cách ly 20KVA dây đồng được thiết kế nhằm đáp ứng nhu cầu nâng điện áp cho thiết bị công nghiệp, đồng thời tạo sự tách biệt về điện giữa nguồn cấp và phụ tải.

Những ưu điểm nổi bật gồm:

• Công suất biểu kiến 20KVA: Phù hợp với các thiết bị có công suất sử dụng tương ứng.
• Nâng điện áp từ 380V lên 690V: Đáp ứng yêu cầu cấp nguồn cho thiết bị điện công nghiệp sử dụng điện áp cao hơn.
• Cuộn dây đồng: Dẫn điện tốt, phù hợp với yêu cầu chế tạo máy biến áp công nghiệp.
• Cách ly điện giữa hai phía: Cuộn sơ cấp và thứ cấp không kết nối dẫn điện trực tiếp.
• Lõi thép kỹ thuật điện: Hỗ trợ quá trình cảm ứng điện từ và truyền năng lượng.
• Kết cấu điện từ ổn định: Không cần cơ cấu điều chỉnh điện áp bằng chuyển động cơ khí.
• Thiết kế theo yêu cầu: Có thể lựa chọn dạng trần hoặc vỏ bảo vệ phù hợp với vị trí sử dụng.
• Ứng dụng chuyên dụng: Phù hợp với những thiết bị cần nguồn 3 pha 690V.

Điểm nổi bật của biến áp cách ly 20KVA là kết hợp chức năng tăng áp và cách ly điện trong cùng một thiết bị. Điều này giúp người sử dụng đáp ứng đúng điện áp đầu vào của máy móc mà không cần thay đổi nguồn điện lưới hiện có.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Biến Áp Cách Ly 20KVA

Biến áp cách ly 20KVA 3 pha gồm lõi thép kỹ thuật điện, cuộn sơ cấp, cuộn thứ cấp và hệ thống cách điện. Các bộ phận phối hợp giúp nâng điện áp từ 380V lên 690V, đồng thời duy trì sự cách ly điện giữa đầu vào và đầu ra.

Những bộ phận chính của máy biến áp gồm:

• Cuộn dây sơ cấp: Tiếp nhận nguồn điện xoay chiều 3 pha 380V.
• Cuộn dây thứ cấp: Tạo ra điện áp 690V theo tỷ số biến áp được thiết kế.
• Lõi thép kỹ thuật điện: Tạo mạch từ, dẫn từ thông giữa các cuộn dây.
• Lớp cách điện: Cách ly các vòng dây, cuộn dây và phần lõi thép.

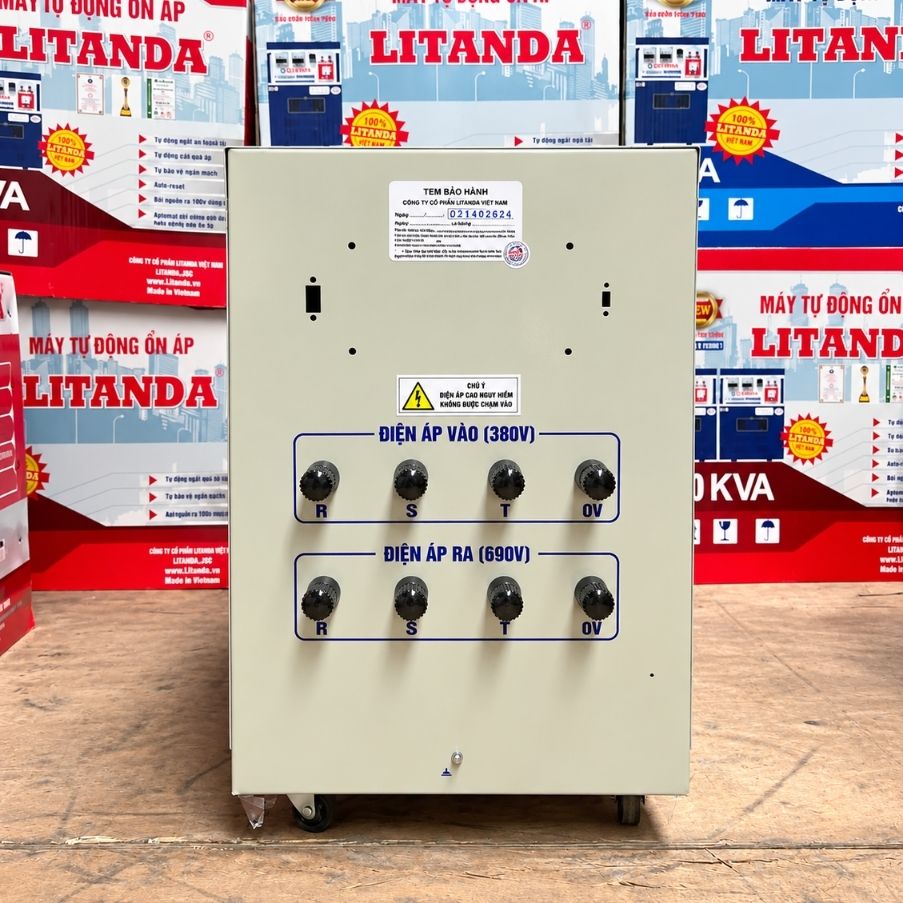

• Hệ thống đầu đấu dây: Kết nối nguồn điện đầu vào và phụ tải đầu ra.
• Khung cố định: Giữ ổn định kết cấu lõi thép và hệ thống cuộn dây.
• Vỏ bảo vệ: Hạn chế tiếp xúc trực tiếp với các bộ phận mang điện.
• Khe thông gió: Hỗ trợ tản nhiệt phát sinh trong quá trình vận hành.

Về nguyên lý hoạt động, khi nguồn điện 3 pha 380V được cấp vào cuộn sơ cấp, dòng điện xoay chiều tạo ra từ thông biến thiên trong lõi thép. Từ thông này cảm ứng điện áp trên cuộn thứ cấp theo tỷ số vòng dây và sơ đồ đấu nối.

Thông Số Kỹ Thuật Biến Áp 3 Pha Cách Ly 20KVA

Thông số kỹ thuật là cơ sở quan trọng để đánh giá khả năng sử dụng biến áp cách ly 20KVA trong hệ thống điện công nghiệp.

Ứng Dụng Của Biến Áp Cách Ly 20KVA 3 Pha 380V Ra 690V

Biến áp cách ly 20KVA 3 pha 380V ra 690V phù hợp với những thiết bị công nghiệp yêu cầu nguồn điện 690V, đặc biệt trong các hệ thống thử nghiệm, điều khiển và truyền động điện có công suất tương ứng.

Những ứng dụng tiêu biểu gồm:

• Động cơ công nghiệp 690V: Cấp nguồn cho động cơ được thiết kế vận hành tại điện áp này.
• Hệ thống kiểm tra động cơ: Phục vụ thử nghiệm thiết bị tại điện áp 690V.
• Tủ điện công nghiệp: Cung cấp nguồn phù hợp cho các thiết bị có thông số tương ứng.
• Hệ thống truyền động: Phục vụ những phụ tải được thiết kế sử dụng nguồn 690V.
• Thiết bị sản xuất nhập khẩu: Chuyển đổi điện áp theo yêu cầu của máy móc.
• Hệ thống thử nghiệm điện: Tạo nguồn 690V cho các bài kiểm tra phù hợp.
• Thiết bị điều khiển công suất: Cấp điện cho hệ thống có đầu vào định mức 690V.
• Dây chuyền tự động hóa: Sử dụng khi nguồn điện và tổng phụ tải tương thích.

Ví dụ thực tế: Một nhà máy cần vận hành thiết bị thử nghiệm có điện áp đầu vào 3 pha 690V, nhưng nguồn hiện có chỉ đạt 380V.

Lợi Ích Khi Sử Dụng Biến Áp Cách Ly 3 Pha 20KVA

Biến áp cách ly 20KVA 3 pha dây đồng giúp doanh nghiệp chủ động tạo nguồn điện 690V từ nguồn 380V hiện có, đáp ứng yêu cầu của những hệ thống điện công nghiệp chuyên dụng.

Những lợi ích nổi bật gồm:

• Đáp ứng đúng điện áp thiết bị: Chuyển đổi nguồn 380V thành 690V theo cấu hình thiết kế.
• Tạo cách ly điện: Tách biệt cuộn dây sơ cấp và thứ cấp.
• Sử dụng cuộn dây đồng: Có khả năng dẫn điện tốt.
• Phù hợp máy móc công nghiệp: Phục vụ thiết bị có công suất biểu kiến tương ứng.
• Hỗ trợ kiểm soát nhiễu: Tùy thuộc vào kết cấu và hệ thống nối đất.
• Thiết kế linh hoạt: Có thể lựa chọn kết cấu dạng trần hoặc có vỏ.
• Ứng dụng chuyên dụng: Phù hợp với những hệ thống yêu cầu nguồn điện 690V.

Lợi ích quan trọng nhất là bảo đảm sự tương thích về điện áp giữa nguồn cấp và thiết bị sử dụng, góp phần hạn chế những rủi ro do cấp sai điện áp.

Hướng Dẫn Lắp Đặt Biến Áp Cách Ly 20KVA 3 Pha 380V Ra 690V

Lắp đặt biến áp cách ly 20KVA đúng kỹ thuật là yêu cầu quan trọng, đặc biệt khi thiết bị có điện áp đầu ra 690V và được sử dụng trong hệ thống điện công nghiệp.

Trước khi đưa máy vào hoạt động, cần kiểm tra nguồn cấp, sơ đồ đấu dây và khả năng tương thích của toàn bộ thiết bị phía thứ cấp.

Những yêu cầu lắp đặt gồm:

• Khảo sát nguồn điện: Xác nhận đầu vào là nguồn xoay chiều 3 pha 380V.
• Kiểm tra phụ tải: Đánh giá công suất biểu kiến và dòng điện yêu cầu.
• Lựa chọn vị trí: Đặt máy tại nơi khô ráo, thông thoáng và có không gian thao tác phù hợp.
• Lựa chọn dây dẫn: Sử dụng cáp điện có cấp cách điện và khả năng mang dòng đáp ứng yêu cầu.
• Lắp thiết bị bảo vệ: Sử dụng aptomat và thiết bị bảo vệ phù hợp với cấp điện áp từng phía.
• Đấu nối sơ cấp: Thực hiện theo sơ đồ kỹ thuật được cung cấp.
• Đấu nối thứ cấp: Kiểm tra đúng các đầu nguồn 690V trước khi cấp cho phụ tải.
• Nối đất bảo vệ: Thực hiện theo thiết kế nối đất đã được phê duyệt.
• Kiểm tra cách điện: Thực hiện bằng phương pháp và điện áp thử phù hợp với cấu hình thiết bị.
• Kiểm tra thứ tự pha: Bảo đảm tương thích với máy móc sử dụng.
• Chạy thử: Đo điện áp, dòng điện và theo dõi nhiệt độ trong điều kiện vận hành.

Lưu ý quan trọng: Không sử dụng các aptomat, đầu nối hoặc thiết bị điện chỉ có định mức làm việc 380V/400V cho mạch 690V nếu chúng không được nhà sản xuất cho phép.
