Biến Áp Cách Ly 3 Pha 150VA 110V Sang 380V Có N

Với hệ thống đo kiểm hoặc mạch điện công suất nhỏ, yêu cầu nguồn không chỉ nằm ở mức điện áp mà còn ở số pha, dây trung tính và quan hệ pha giữa đầu vào với đầu ra. Máy biến áp cách ly 3 pha 150VA vào 110V ra 380V theo cấu hình trong sơ đồ sử dụng kiểu đấu sao–sao, có trung tính ở cả hai phía.

Điện áp 110V và 380V được xác định giữa các pha, trong khi hai mạch sơ cấp và thứ cấp tách biệt về điện. Đây là cấu hình dành cho tải nhỏ, cần được chế tạo và kiểm tra theo yêu cầu cụ thể. Trước khi đặt hàng, khách hàng nên cung cấp đặc tính nguồn cấp, tải sử dụng và chế độ làm việc để xác nhận thiết kế phù hợp.

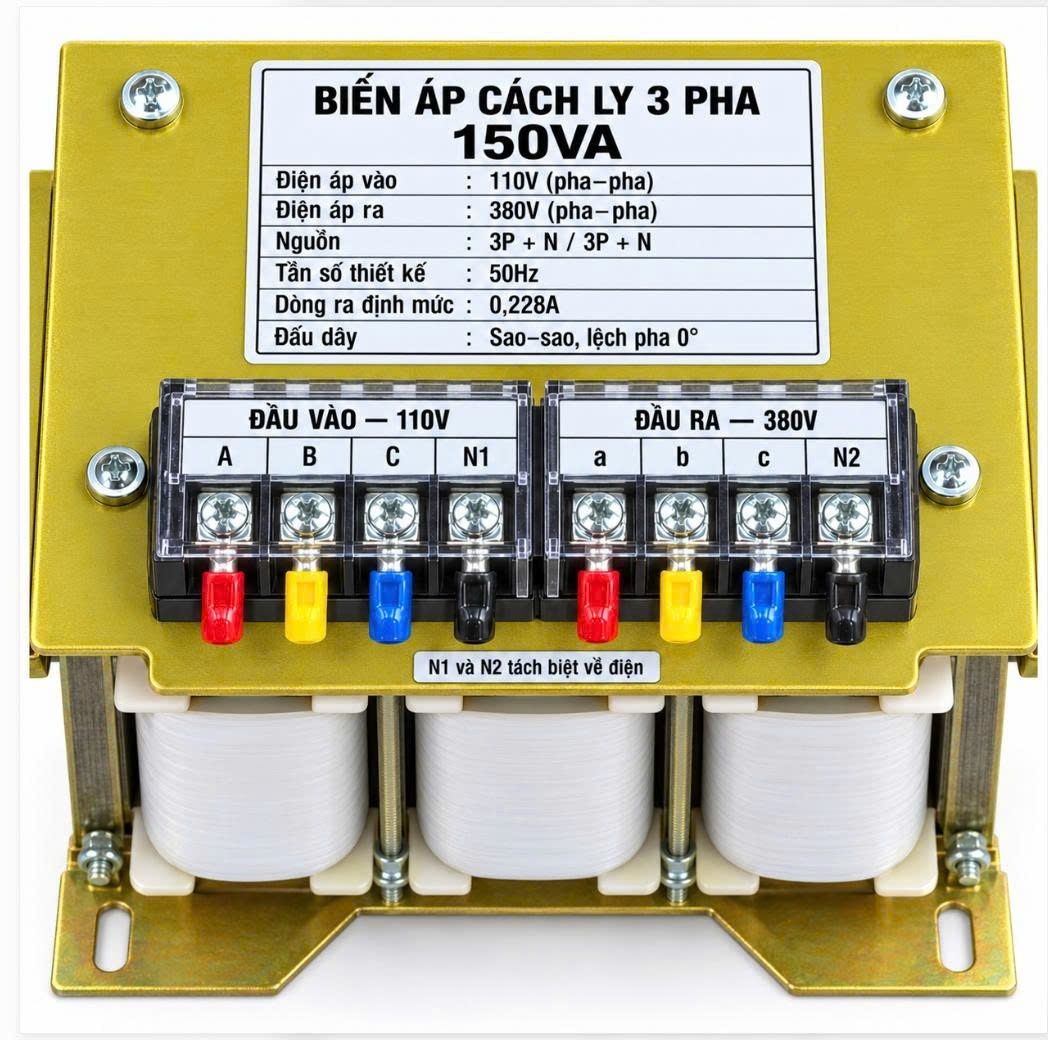

Biến Áp Cách Ly 3 Pha 150VA Nâng Điện Áp 110V Lên 380V

Máy nhận nguồn 110V AC ba pha, đo giữa hai dây pha, và chuyển đổi sang 380V AC ba pha ở phía thứ cấp. Công suất biểu kiến tổng của cấu hình là 150VA.

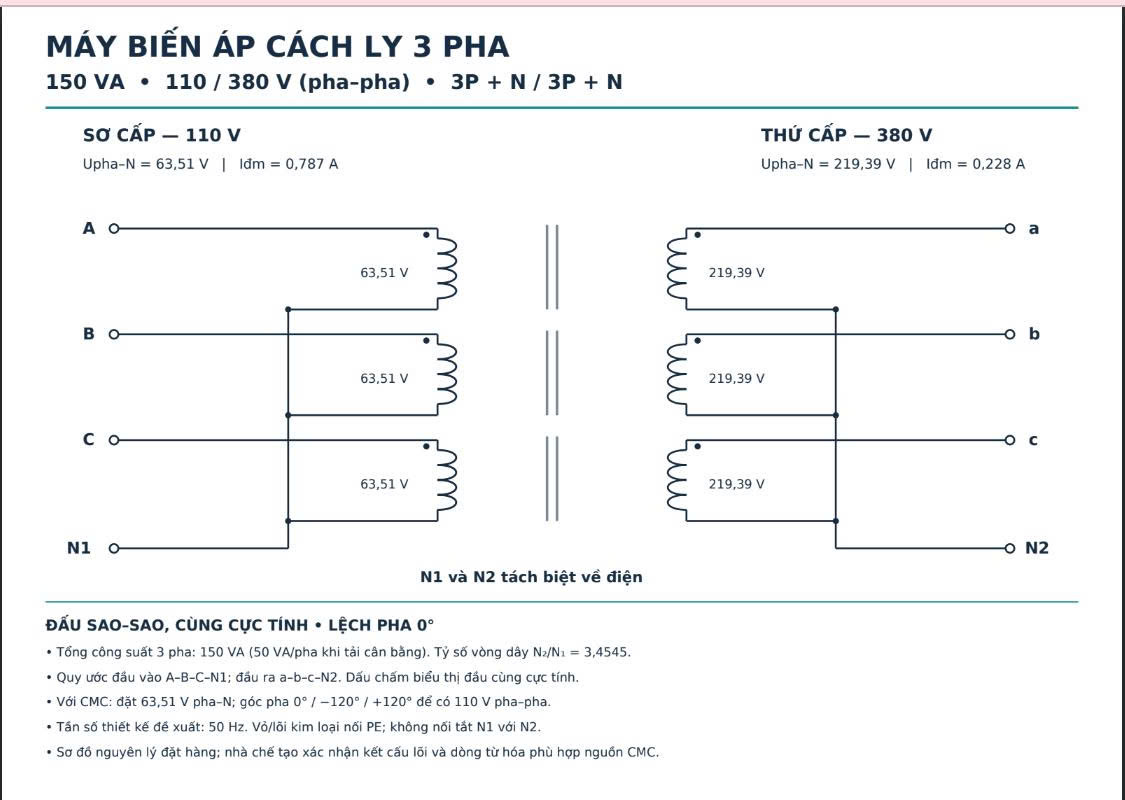

Theo sơ đồ, máy có ba nhánh cuộn dây sơ cấp và ba nhánh cuộn dây thứ cấp tương ứng. Hai phía truyền năng lượng qua từ trường, không nối trực tiếp về điện.

Các đặc điểm chính gồm:

• Đầu vào ba pha 110V có trung tính.
• Đầu ra ba pha 380V có trung tính.
• Đấu sao ở cả sơ cấp và thứ cấp.
• Cùng cực tính theo dấu chấm trên sơ đồ.
• Quan hệ lệch pha thiết kế là 0°.

Máy cần nguồn ba pha đầu vào đúng cấu hình. Thiết bị không tự tạo nguồn ba pha từ nguồn một pha.

Thông Số Kỹ Thuật Theo Sơ Đồ Đặt Hàng

Bảng dưới đây thể hiện các thông số thiết kế được ghi trong ảnh. Thông số nghiệm thu cần được nhà chế tạo xác nhận trên sản phẩm thực tế.

Các giá trị dòng điện trên được tính với hệ thống ba pha cân bằng. Dòng đầu vào thực tế còn chịu ảnh hưởng của tổn hao và dòng từ hóa.

Nguồn Đầu Vào 110V Ba Pha Và Điện Áp Trên Từng Cuộn Dây

Trong cấu hình này, 110V là điện áp giữa hai pha, không phải điện áp giữa pha và trung tính.

Với nguồn ba pha cân bằng và sơ cấp đấu sao:

Điện áp pha–trung tính = 110 ÷ √3 ≈ 63,51V.

Như vậy, mỗi nhánh cuộn sơ cấp được thiết kế nhận khoảng 63,51V giữa một pha và N1. Việc hiểu đúng thông số giúp tránh cấp sai điện áp lên cuộn dây.

Trước khi sử dụng, cần xác nhận:

• Nguồn có đủ ba pha theo yêu cầu.
• Điện áp pha–pha là 110V.
• Điện áp pha–N phù hợp với thiết kế.
• Tần số và thứ tự pha đúng yêu cầu.
• Nguồn có khả năng cấp dòng phù hợp.

Nếu lấy nguồn từ thiết bị đo kiểm hoặc bộ tạo nguồn, cần kiểm tra giới hạn dòng và khả năng đáp ứng dòng từ hóa của biến áp.

Đầu Ra 380V Ba Pha Có Dây Trung Tính Riêng

Phía thứ cấp đấu sao và đưa điểm trung tính ra đầu nối N2. Theo sơ đồ, điện áp giữa hai pha đầu ra là 380V, còn điện áp giữa mỗi pha và N2 khoảng 219,39V.

Các đầu nối thứ cấp gồm:

• a, b, c: ba dây pha đầu ra.
• N2: trung tính phía thứ cấp.

Cấu hình có trung tính thuận tiện cho những mạch cần tham chiếu điện áp pha–N hoặc sử dụng đồng thời các phép đo pha–pha và pha–trung tính.

Tuy nhiên, khả năng cấp tải phải tuân theo công suất của từng pha. Không lấy toàn bộ 150VA từ một nhánh pha–N nếu thiết kế chỉ cho phép 50VA mỗi pha.

Điện áp đầu ra thực tế cần được đo khi không tải và có tải. Máy biến áp thông thường không tự ổn định điện áp khi nguồn vào thay đổi.

Đấu Sao–Sao Cùng Cực Tính Và Lệch Pha 0°

Sơ đồ thể hiện cả sơ cấp và thứ cấp đều đấu sao. Các dấu chấm ở đầu cuộn dây biểu thị quy ước cùng cực tính giữa những nhánh tương ứng.

Theo cấu hình được yêu cầu, điện áp sơ cấp và thứ cấp có quan hệ pha tương ứng với độ lệch pha 0°. Đặc điểm này cần được kiểm tra khi ứng dụng yêu cầu đối chiếu tín hiệu hoặc điện áp giữa hai phía.

Khi chế tạo và nghiệm thu, cần xác nhận:

• Đúng nhánh tương ứng A–a, B–b, C–c.
• Đúng cực tính cuộn dây.
• Đúng thứ tự pha.
• Đúng tỷ số biến áp.
• Đúng quan hệ pha theo yêu cầu.

Kiểu đấu sao–sao là một phần của thiết kế. Nhà chế tạo vẫn cần xác nhận kết cấu lõi, dòng từ hóa và khả năng làm việc với nguồn cấp cụ thể.

Ứng Dụng Cho Mạch Đo Kiểm Và Tải Công Suất Nhỏ

Với tổng công suất 150VA, cấu hình này phù hợp để xem xét cho mạch đo kiểm, mô hình kỹ thuật hoặc tải công suất nhỏ cần nguồn ba pha 380V có trung tính.

Các nhu cầu có thể gồm:

• Tạo điện áp ba pha phục vụ bàn thử.
• Cấp nguồn cho mạch giám sát điện áp có tải phù hợp.
• Kiểm tra quan hệ pha và thứ tự pha.
• Mô phỏng hệ thống điện ba pha.
• Cách ly nguồn cho mạch kỹ thuật theo thiết kế.

Sự phù hợp phải được xác nhận theo thiết bị thực tế. Điện áp đầu ra 380V không có nghĩa máy đáp ứng được máy móc công nghiệp công suất lớn.

Với tải chỉnh lưu, tải không cân bằng hoặc thiết bị có dòng khởi động, cần cung cấp đặc tính tải để nhà chế tạo đánh giá trước khi đặt hàng.

Cách Ly N1 Và N2 Khi Lắp Đặt

Sơ đồ yêu cầu N1 và N2 tách biệt về điện, không nối tắt hai trung tính với nhau. Nối trực tiếp có thể làm mất sự cách ly điện giữa hai mạch.

Việc lắp đặt cần tuân theo các nguyên tắc:

• Đấu nguồn vào A–B–C–N1.
• Lấy nguồn ra tại a–b–c–N2.
• Nối vỏ và lõi kim loại với PE theo thiết kế.
• Phân biệt rõ dây PE với dây trung tính.
• Lựa chọn dây dẫn và bảo vệ phù hợp cho mỗi phía.
• Che chắn các đầu nối mang điện.

Phương án nối đất N2, nếu có, phải được xác định theo thiết kế hệ thống. Không tự nối N2 với PE hoặc với N1 khi chưa kiểm tra yêu cầu.

Trước khi cấp tải, cần đo điện áp, kiểm tra cách điện và xác nhận thứ tự pha. Đầu ra 380V vẫn có nguy cơ điện giật dù công suất máy nhỏ.

Đặt Hàng Biến Áp Cách Ly 3 Pha 150VA Theo Yêu Cầu

Để chế tạo đúng cấu hình, khách hàng nên gửi sơ đồ kèm thông tin nguồn cấp và thiết bị sử dụng. Các thông số trong ảnh là cơ sở trao đổi thiết kế, cần được nhà chế tạo xác nhận trước khi sản xuất.

Nội dung cần thống nhất gồm:

• Tổng công suất ba pha 150VA.
• Đầu vào 110V pha–pha, có N1.
• Đầu ra 380V pha–pha, có N2.
• Đấu sao–sao, cùng cực tính, lệch pha 0°.
• Tần số làm việc và đặc tính nguồn cấp.
• Mức tải từng pha, yêu cầu tải không cân bằng.
• Kiểu biến áp trần hoặc có vỏ bảo vệ.
• Kích thước, đầu nối và yêu cầu kiểm tra.

Liên hệ onap.vn để được tư vấn biến áp cách ly 3 pha 150VA vào 110V ra 380V theo sơ đồ yêu cầu. Xác nhận đầy đủ cấu hình ngay từ đầu giúp sản phẩm đáp ứng đúng mục đích đo kiểm và điều kiện lắp đặt.
