Biến Áp Vô Cấp 1 Pha 5KVA Vào VAC Ra VDC Dây Đồng

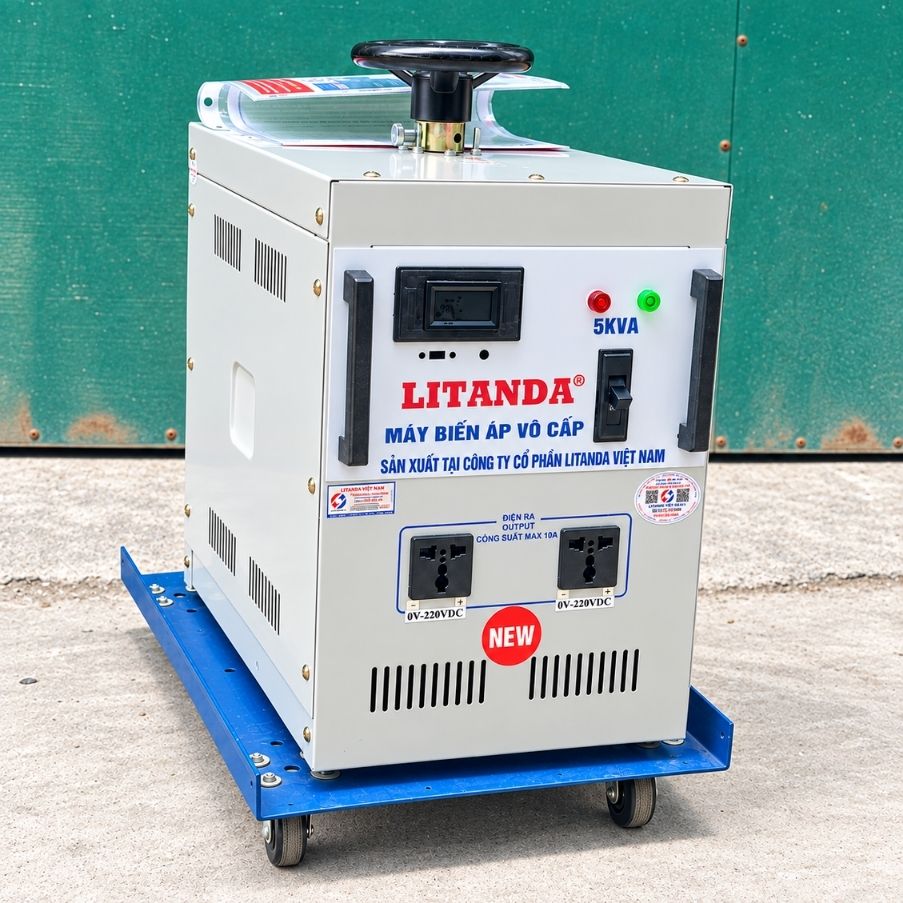

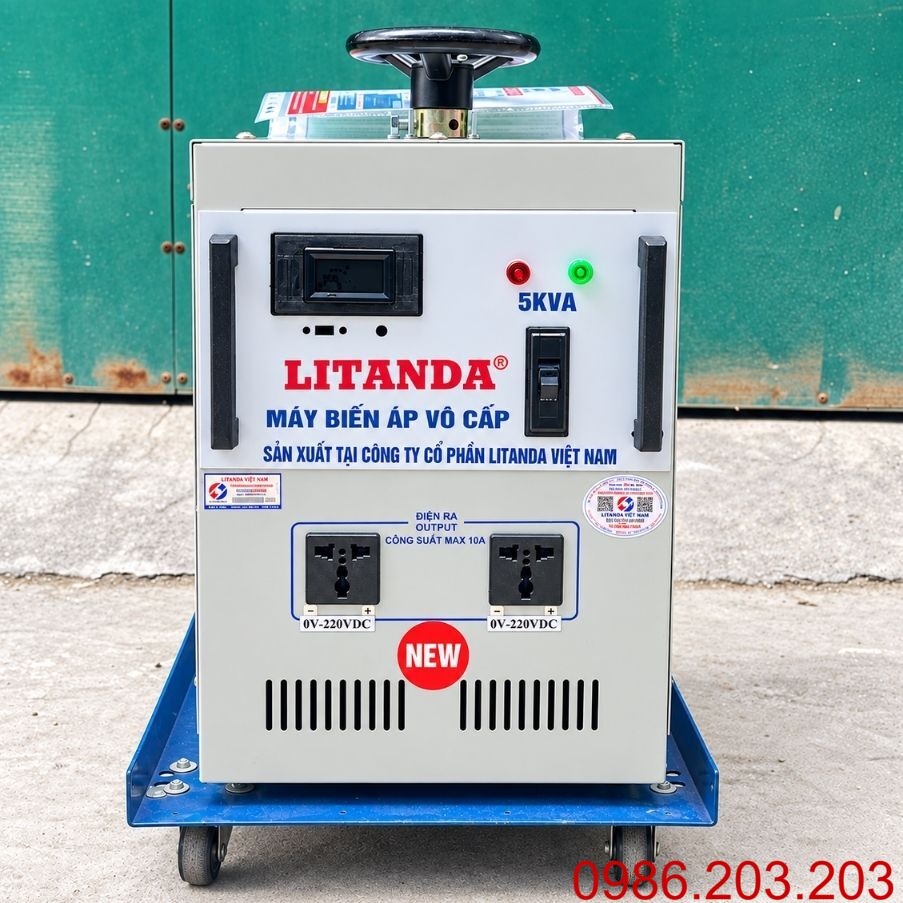

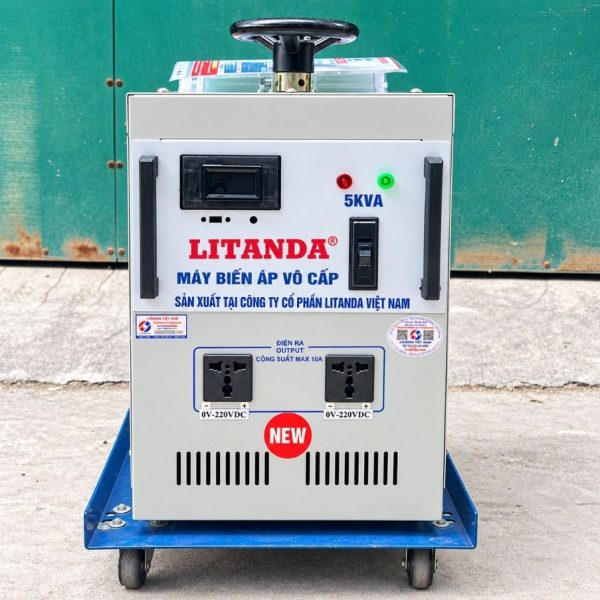

Biến Áp Vô Cấp 1 Pha 5KVA

Biến áp vô cấp 5KVA là thiết bị cho phép thay đổi điện áp đầu ra liên tục trong một phạm vi nhất định. Khi kết hợp thêm bộ chỉnh lưu, điện áp xoay chiều sau biến áp được chuyển thành điện một chiều VDC để cấp cho tải.

Có thể hiểu nguyên lý tổng quát:

Nguồn VAC → Biến áp vô cấp → Điều chỉnh điện áp AC → Bộ chỉnh lưu → Điện áp VDC → Thiết bị sử dụng

Một số đặc điểm chính:

• Công suất 5KVA: Phù hợp với thiết bị thử nghiệm, motor DC, tủ điện và nhiều tải công suất vừa nếu dòng sử dụng nằm trong khả năng thiết kế.
• Nguồn vào 1 pha VAC: Điện áp đầu vào được sản xuất theo yêu cầu, trong đó nguồn 220VAC 1 pha là cấu hình thường gặp.
• Điện ra VDC: Sau biến áp cần có cầu chỉnh lưu hoặc hệ thống chỉnh lưu công suất để chuyển AC thành DC.
• Điều chỉnh vô cấp: Điện áp có thể thay đổi trong phạm vi thiết kế thay vì chỉ có các mức cố định.
• Dây quấn đồng: Cuộn dây đồng có khả năng dẫn điện tốt, thích hợp với các bộ nguồn cần làm việc thường xuyên.

Thông Số Kỹ Thuật Biến Áp Vô Cấp 1 Pha 5KVA

Thông số của máy có thể thay đổi theo yêu cầu chế tạo. Cấu hình cơ bản gồm:

Nếu khách hàng cần đặt sản xuất, nên xác định chính xác VAC đầu vào, khoảng VDC đầu ra và dòng A lớn nhất để tính cấu hình máy.

Nguyên Lý Hoạt Động Của Biến Áp Vô Cấp 5KVA Ra VDC

Thiết bị hoạt động qua hai quá trình chính là điều chỉnh điện áp và chỉnh lưu AC sang DC.

Đầu tiên, nguồn VAC được đưa vào biến áp vô cấp. Người vận hành thay đổi vị trí tiếp điểm để tăng hoặc giảm điện áp AC đầu ra. Sau đó, điện áp AC này được đưa qua bộ chỉnh lưu để chuyển thành điện một chiều.

Hệ thống có thể gồm:

• Biến áp vô cấp: Thay đổi điện áp AC liên tục trong phạm vi thiết kế.
• Cầu chỉnh lưu: Chuyển điện xoay chiều AC thành điện một chiều DC.
• Tụ lọc: Có thể bổ sung nhằm giảm độ gợn của điện áp DC.
• Cuộn kháng: Sử dụng trong một số hệ thống công suất lớn hoặc yêu cầu chất lượng nguồn cao hơn.
• Đồng hồ VDC: Hiển thị điện áp đầu ra.
• Đồng hồ Ampe DC: Hiển thị dòng điện tải.
• CB hoặc cầu chì: Hỗ trợ bảo vệ khi quá dòng hoặc có sự cố.

Nhờ kết cấu này, người dùng có thể chủ động thay đổi điện áp DC phù hợp với từng thiết bị.

Ưu Điểm Của Biến Áp Vô Cấp 5KVA 1 Pha Dây Đồng

Hệ thống biến áp vô cấp kết hợp chỉnh lưu có lợi thế lớn trong những ứng dụng cần điều chỉnh nguồn DC linh hoạt.

• Điều chỉnh điện áp linh hoạt: Người dùng có thể tăng hoặc giảm điện áp trong phạm vi thiết kế thay vì phải sử dụng nhiều bộ nguồn riêng biệt.
• Công suất 5KVA: Phù hợp với thiết bị công suất vừa, phòng thử nghiệm và nhiều máy móc công nghiệp.
• Sử dụng dây quấn đồng: Dây đồng có khả năng dẫn điện tốt và phù hợp với những cuộn dây phải mang tải thường xuyên.
• Có thể chế tạo theo điện áp yêu cầu: Khách hàng có thể lựa chọn VAC đầu vào và VDC đầu ra dựa trên máy móc thực tế.
• Có thể tích hợp chỉnh lưu công suất lớn: Phù hợp với motor DC và tải cần dòng tương đối cao.
• Có thể bổ sung Volt kế và Ampe kế: Giúp người sử dụng theo dõi trực tiếp điện áp và dòng tải.
• Phù hợp chạy thử thiết bị: Điện áp có thể được tăng từ thấp lên cao để quan sát hoạt động của tải.

Ứng Dụng Thực Tế Của Biến Áp Vô Cấp Ra VDC

Biến áp vô cấp 5KVA ra điện một chiều được sử dụng trong nhiều hệ thống kỹ thuật cần thay đổi điện áp linh hoạt. Máy đặc biệt hữu ích tại phòng thử nghiệm hoặc dây chuyền cần kiểm tra nhiều loại thiết bị DC khác nhau.

Một số ứng dụng phổ biến:

• Motor DC: Cấp nguồn cho động cơ một chiều có điện áp và công suất phù hợp.
• Tủ điều khiển: Cung cấp điện DC cho thiết bị kỹ thuật hoặc cụm tải chuyên dụng.
• Phòng thử nghiệm: Tạo nhiều mức VDC để chạy thử sản phẩm.
• Xưởng sửa chữa: Kiểm tra motor, bo mạch và thiết bị điện một chiều.
• Dây chuyền sản xuất: Phục vụ công đoạn test thiết bị trước khi xuất xưởng.
• Thiết bị nghiên cứu: Tạo nguồn DC điều chỉnh cho các bài thử kỹ thuật.
• Máy móc công nghiệp: Có thể chế tạo theo điện áp và dòng của thiết bị thực tế.

Lưu Ý Khi Lắp Đặt Và Sử Dụng Bộ Nguồn DC 5KVA

Bộ nguồn 5KVA có thể tạo dòng DC rất lớn khi điện áp đầu ra thấp. Vì vậy việc đấu nối cần thực hiện đúng kỹ thuật.

Một số lưu ý quan trọng:

• Đấu đúng cực DC: Cần phân biệt rõ (+) và (-) trước khi cấp tải.
• Không để hai cực chạm nhau: Nguồn DC công suất lớn có thể tạo dòng ngắn mạch rất cao.
• Không vượt dòng thiết kế: Dù điện áp giảm xuống thấp cũng không được tự ý tăng dòng vượt giới hạn.
• Chọn dây dẫn phù hợp: Dòng 50A, 100A hoặc lớn hơn cần hệ thống dây và cầu đấu được tính đúng.
• Sử dụng thiết bị đóng cắt phù hợp DC: Không phải mọi CB AC đều phù hợp để cắt dòng DC.
• Đặt máy nơi thông thoáng: Biến áp và cầu chỉnh lưu đều sinh nhiệt khi tải lớn.
• Theo dõi nhiệt độ: Đặc biệt khi máy chạy liên tục.
• Điều chỉnh điện áp từ thấp lên: Khi thử thiết bị nên tăng điện áp từ từ và theo dõi dòng.
• Không chạm vào phần dẫn điện: Nên để kỹ thuật viên có chuyên môn thực hiện việc lắp đặt.
