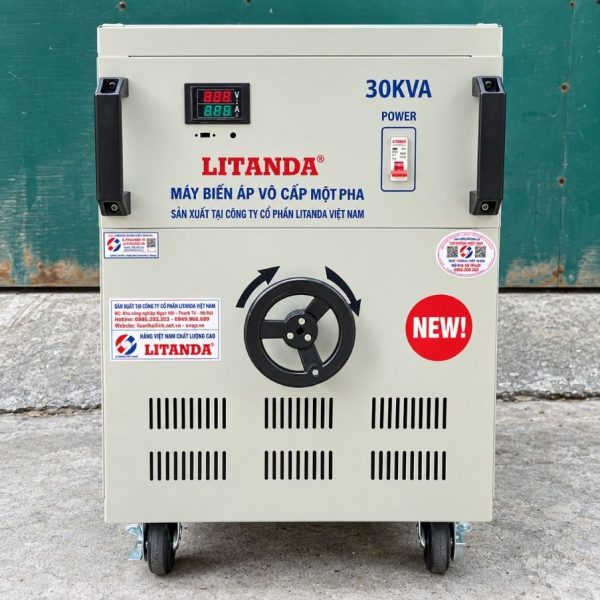

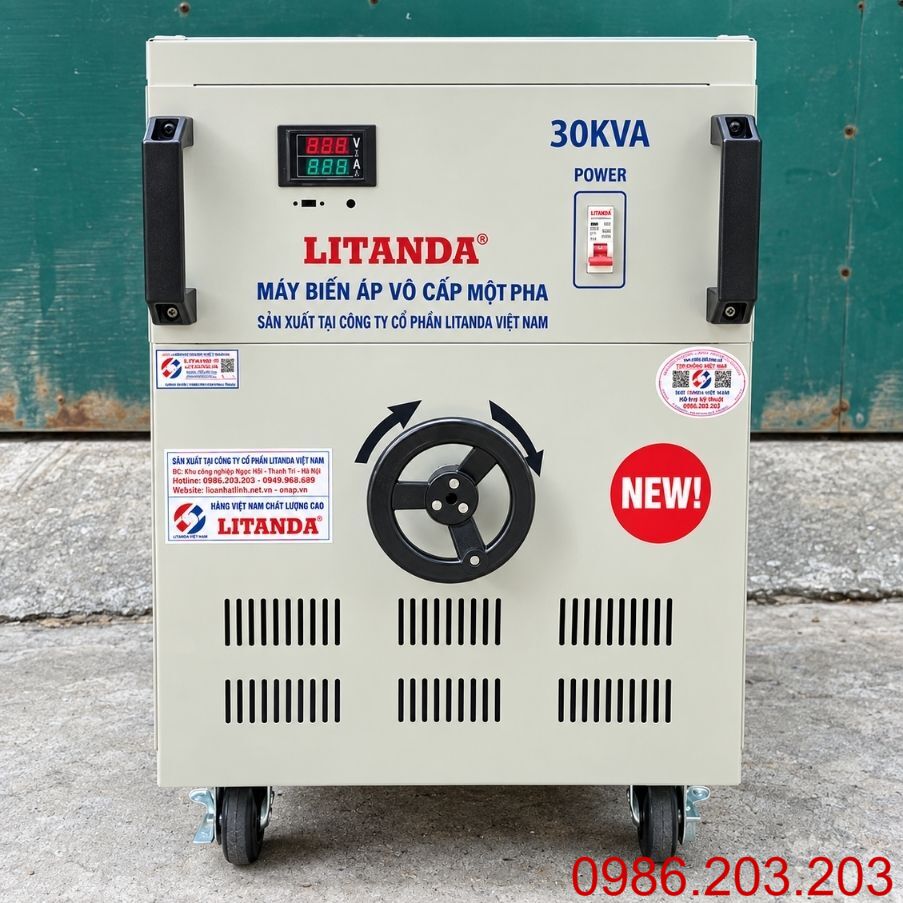

Biến Áp Vô Cấp 30KVA Vào 220V Ra 0V Đến 250V 1 Pha Dây Đồng

Biến Áp Vô Cấp 30KVA 1 Pha

Biến áp vô cấp 30KVA là thiết bị cho phép người sử dụng điều chỉnh điện áp đầu ra liên tục trong phạm vi thiết kế. Khác với biến áp thông thường chỉ có một hoặc một số đầu điện áp cố định, loại vô cấp giúp tạo ra nhiều mức điện áp khác nhau chỉ bằng cách thay đổi vị trí bộ điều chỉnh.

Với cấu hình trong bài:

• Điện áp đầu vào 220V 1 pha: Máy sử dụng nguồn điện xoay chiều 220VAC và yêu cầu hệ thống cấp nguồn có đủ khả năng chịu dòng cho thiết bị công suất 30KVA.
• Điện áp đầu ra 0V-250V: Người sử dụng có thể điều chỉnh từ vùng điện áp thấp lên các mức 24V, 48V, 100V, 110V, 120V, 200V, 220V, 250V hoặc các mức trung gian theo nhu cầu.
• Công suất danh định 30KVA: Phù hợp với hệ thống thử nghiệm và máy móc có công suất lớn hơn đáng kể so với các model 5KVA, 10KVA hoặc 15KVA.
• Nguồn điện đầu ra vẫn là AC: Biến áp vô cấp thông thường không tạo điện một chiều DC. Nếu cần DC phải kết hợp thêm bộ chỉnh lưu phù hợp.
• Dây quấn đồng: Phù hợp với yêu cầu dẫn điện tốt và các hệ thống cần vận hành tải lớn.

Thông Số Kỹ Thuật Biến Áp Vô Cấp 1 Pha 30KVA

Các thông số như dòng đầu ra tối đa, kích thước, trọng lượng, kiểu điều chỉnh và thời gian vận hành liên tục nên được đối chiếu trên tem hoặc bản thiết kế của đúng sản phẩm trước khi đưa vào sử dụng.

Nguyên Lý Hoạt Động Của Biến Áp Vô Cấp 30KVA

Biến áp vô cấp thường sử dụng nguyên lý tự ngẫu với tiếp điểm trượt trên cuộn dây. Khi người sử dụng thay đổi vị trí tiếp điểm, số vòng dây tham gia vào mạch điện thay đổi và làm điện áp đầu ra tăng hoặc giảm tương ứng.

Quá trình hoạt động có thể hiểu đơn giản:

• Đặt bộ điều chỉnh ở vùng thấp: Điện áp đầu ra ở mức thấp.
• Tăng dần vị trí điều chỉnh: Điện áp đầu ra tăng liên tục.
• Điều chỉnh tới 220V: Có thể dùng để chạy thử thiết bị sử dụng điện áp lưới thông thường.
• Tiếp tục tăng tới khoảng 250V: Phù hợp với một số quy trình kiểm tra điện áp cao hơn mức 220V nếu tải cho phép.
• Điện áp không bị giới hạn ở các nấc cố định: Đây là ưu điểm nổi bật so với biến áp thông thường.

Cơ cấu vô cấp giúp kỹ thuật viên có thể kiểm soát điện áp theo từng giai đoạn khi thử nghiệm thiết bị.

Ưu Điểm Của Biến Áp Vô Cấp 30KVA Dây Đồng

Công suất 30KVA kết hợp dải điều chỉnh rộng giúp sản phẩm phù hợp với nhiều môi trường kỹ thuật và công nghiệp.

• Điều chỉnh điện áp linh hoạt từ thấp lên 250V: Người sử dụng không phải thay đổi đầu dây hoặc dùng nhiều biến áp khác nhau để tạo từng mức điện áp.
• Công suất 30KVA đáp ứng tải lớn: Phù hợp với máy móc, hệ thống thử nghiệm và cụm thiết bị có nhu cầu công suất cao hơn các dòng biến áp vô cấp nhỏ.
• Sử dụng dây quấn đồng: Đồng có khả năng dẫn điện tốt, phù hợp với các cuộn dây phải mang dòng lớn trong quá trình vận hành.
• Hỗ trợ chạy thử thiết bị: Kỹ thuật viên có thể tăng điện áp từng bước và quan sát dòng điện, nhiệt độ hoặc hiện tượng bất thường.
• Một máy có thể tạo nhiều mức điện áp: Có thể sử dụng 100V, 110V, 120V, 200V, 220V hoặc nhiều giá trị trung gian khác.
• Phù hợp với dây chuyền kiểm tra: Các nhà máy có thể sử dụng biến áp vô cấp trong công đoạn kiểm tra sản phẩm trước khi xuất xưởng.
• Có thể tích hợp đồng hồ đo: Tủ máy có thể trang bị Volt kế, Ampe kế và các thiết bị bảo vệ để thuận tiện theo dõi.

Biến Áp Vô Cấp 30KVA Khác Biến Áp Thông Thường Như Thế Nào?

Biến áp thông thường thường có điện áp đầu ra được xác định trước theo số vòng dây. Trong khi đó, biến áp vô cấp 30KVA cho phép thay đổi điện áp liên tục từ vùng thấp lên tới 250V, giúp linh hoạt hơn đáng kể trong thử nghiệm và sản xuất.

Một số điểm khác biệt:

• Biến áp thường: Chỉ có một hoặc một số mức điện áp cố định.
• Biến áp vô cấp: Điều chỉnh liên tục trong dải 0V-250V.
• Khả năng ứng dụng rộng: Phù hợp chạy thử, sửa chữa và kiểm tra sản phẩm.
• Thuận tiện thay đổi điện áp: Không cần đấu lại nhiều đầu dây.
• Có cơ cấu tiếp điểm điều chỉnh: Cho phép thay đổi điện áp theo nhu cầu.
• Cần kiểm soát dòng tải: Đặc biệt khi sử dụng điện áp thấp.

Nhờ khả năng này, một máy vô cấp có thể thay thế nhiều nguồn điện thử nghiệm khác nhau trong cùng một hệ thống kỹ thuật.

Ứng Dụng Thực Tế Của Biến Áp Vô Cấp 30KVA

Biến áp vô cấp 30KVA đặc biệt phù hợp với các môi trường cần nguồn điện AC có thể điều chỉnh và tải tương đối lớn.

Một số ứng dụng phổ biến:

• Phòng thử nghiệm: Tạo nhiều mức điện áp để kiểm tra độ ổn định và khả năng làm việc của sản phẩm.
• Dây chuyền sản xuất: Dùng tại công đoạn chạy thử máy móc hoặc sản phẩm điện trước khi xuất xưởng.
• Xưởng sửa chữa: Cho phép kỹ thuật viên cấp điện từ thấp lên cao sau khi sửa thiết bị.
• Thiết bị nhập khẩu: Có thể điều chỉnh về 100V, 110V, 120V hoặc 200V theo yêu cầu của tải.
• Motor AC: Có thể dùng trong một số quá trình kiểm tra motor nếu dòng và phương pháp thử phù hợp.
• Thiết bị gia nhiệt: Có thể thay đổi điện áp để kiểm tra hoặc điều chỉnh công suất trong hệ thống cho phép.
• Máy móc công nghiệp: Phù hợp với các hệ thống cần chạy thử ở nhiều mức điện áp trước khi vận hành chính thức.

Lưu Ý Khi Lắp Đặt Biến Áp Vô Cấp 30KVA 1 Pha

Với công suất 30KVA, dòng phía nguồn 220V có thể rất lớn nên việc lắp đặt cần được thực hiện cẩn thận.

• Nguồn cấp phải đủ khả năng chịu tải: Công suất 30KVA ở 220V tương ứng dòng lý thuyết khoảng 136,4A phía nguồn.
• Dây dẫn phải được tính theo thực tế: Cần xét dòng, chiều dài dây, vật liệu, phương pháp đi dây và nhiệt độ môi trường.
• Sử dụng thiết bị bảo vệ phù hợp: CB, cầu chì hoặc thiết bị đóng cắt cần được lựa chọn theo tải và đặc tính khởi động.
• Siết chắc đầu cốt: Dòng lớn có thể làm điểm tiếp xúc lỏng phát nhiệt rất nhanh.
• Đặt máy nơi thông thoáng: Không che kín khe thoát nhiệt.
• Theo dõi nhiệt độ khi chạy tải: Đặc biệt ở cuộn dây, chổi tiếp điện và điểm đấu nối.
• Đưa điện áp về thấp trước khi thử tải: Giúp quá trình chạy thử chủ động hơn.
• Không tự ý điều chỉnh quá giới hạn của thiết bị: 250V có thể gây hư hỏng đối với tải chỉ được thiết kế 100V, 110V hoặc 220V.

Việc lắp đặt và đấu nối máy 30KVA nên được thực hiện bởi kỹ thuật viên có chuyên môn về điện.
