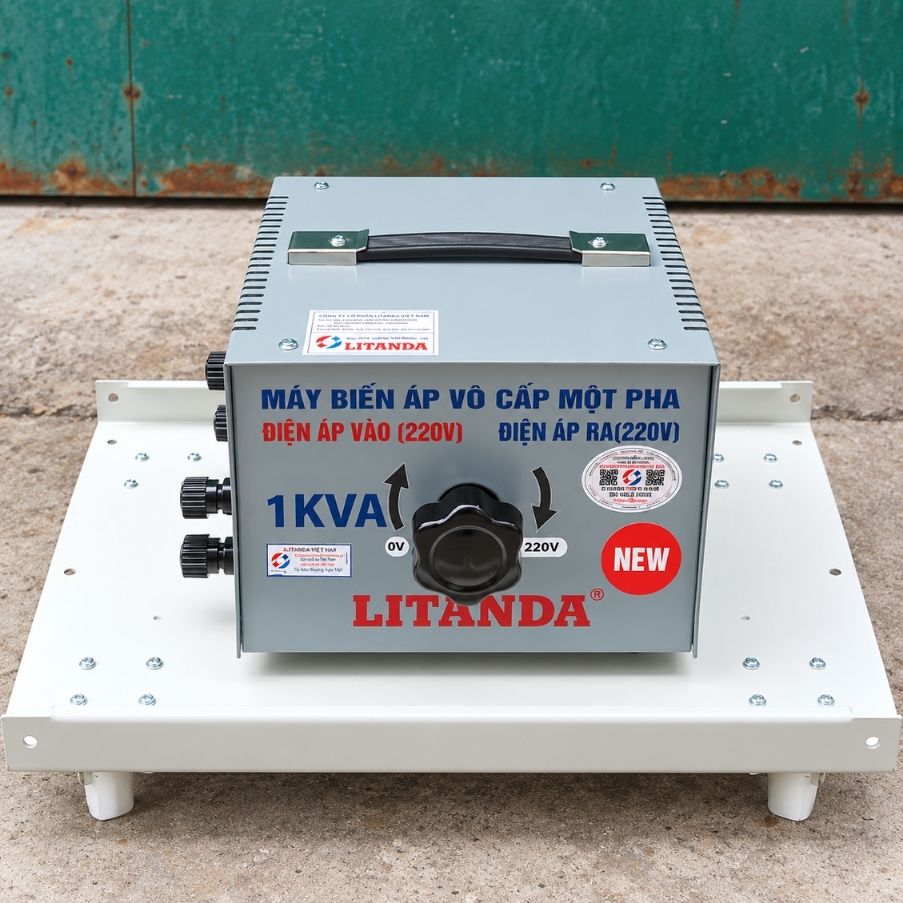

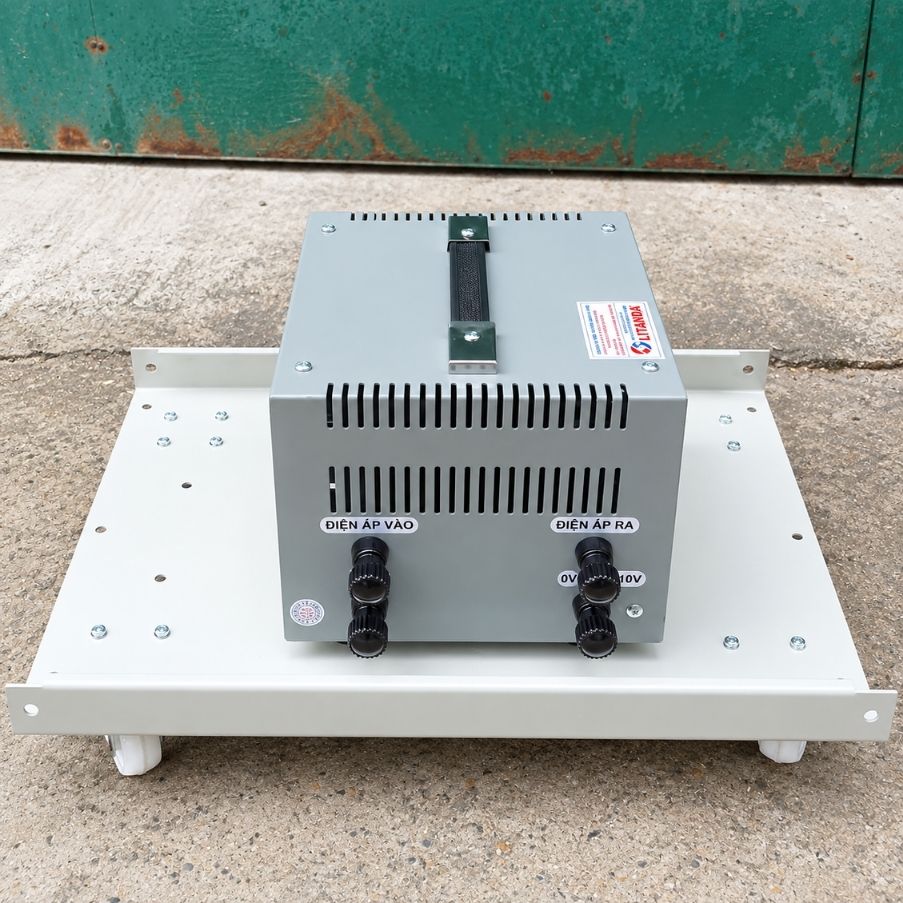

Biến Áp Vô Cấp 1 Pha 1KVA
Biến áp vô cấp 1 pha 1KVA vào 22V ra 0V-220V là thiết bị chuyên dụng dùng để nâng và điều chỉnh điện áp xoay chiều từ nguồn 22VAC lên mức điện áp đầu ra có thể thay đổi trong phạm vi thiết kế, tối đa khoảng 220VAC. Với công suất 1KVA, thiết bị phù hợp cho phòng kỹ thuật, bàn test, hệ thống thử nghiệm, nghiên cứu và các ứng dụng cần chủ động thay đổi điện áp AC.
Khác với biến áp thông thường chỉ có một hoặc một số mức điện áp cố định, biến áp vô cấp cho phép người vận hành điều chỉnh điện áp đầu ra theo nhu cầu sử dụng. Do điện áp đầu vào chỉ 22V nhưng công suất đạt 1000VA, dòng điện phía đầu vào tương đối lớn. Vì vậy, dây dẫn, đầu nối và thiết bị bảo vệ phía 22VAC cần được lựa chọn phù hợp với dòng tải thực tế.
Đặc Điểm Của Biến Áp Vô Cấp 1 Pha 1KVA
Biến áp vô cấp 1KVA được thiết kế cho những hệ thống cần nguồn AC có khả năng thay đổi điện áp linh hoạt. Cấu hình 22VAC vào và 0V-220VAC ra là dạng chuyên dụng, khác với các biến áp vô cấp thông thường sử dụng trực tiếp nguồn 220V.
Một số đặc điểm nổi bật:
- Công suất 1KVA: Phù hợp với các thiết bị thử nghiệm và tải công suất nhỏ có thông số tương thích.
- Nguồn đầu vào 22VAC: Sử dụng nguồn xoay chiều điện áp thấp theo đúng thiết kế của máy.
- Điện áp đầu ra 0V-220VAC: Cho phép thay đổi điện áp từ mức thấp lên đến khoảng 220V.
- Điều chỉnh vô cấp: Điện áp đầu ra có thể thay đổi tương đối liên tục thay vì chỉ theo các nấc cố định.
- Thiết kế 1 pha: Phù hợp với các tải AC 1 pha có công suất nằm trong giới hạn.
- Dải điện áp rộng: Một thiết bị có thể phục vụ nhiều bài thử ở các mức điện áp khác nhau.
- Dễ tích hợp bàn test: Có thể kết hợp đồng hồ volt, ampe kế và hệ thống bảo vệ phù hợp.
- Thiết kế chuyên dụng: Cấu hình điện áp, công suất và cách bố trí đầu đấu có thể được sản xuất theo yêu cầu.
Thông Số Kỹ Thuật Biến Áp Vô Cấp 1KVA
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Biến áp vô cấp 1 pha |
| Công suất | 1KVA |
| Công suất biểu kiến | 1000VA |
| Số pha | 1 pha |
| Điện áp đầu vào | 22VAC |
| Điện áp đầu ra | Điều chỉnh 0V-220VAC |
| Loại nguồn | AC sang AC |
| Khả năng điều chỉnh | Vô cấp |
| Tần số | Theo thiết kế và nguồn cấp |
| Dòng đầu vào lý thuyết | Khoảng 45,5A tại 1KVA |
| Dòng đầu ra tại 220V | Khoảng 4,55A tại 1KVA |
| Ứng dụng | Test thiết bị, nghiên cứu, sửa chữa, bàn thử nghiệm |
Các thông số như kích thước, trọng lượng, dòng cho phép tại từng mức điện áp và kiểu cơ cấu điều chỉnh cần căn cứ vào thiết kế thực tế của máy.
Nguyên Lý Hoạt Động Của Biến Áp Vô Cấp 22V Ra 220V
Thiết bị thực hiện hai nhiệm vụ chính là nâng điện áp và cho phép thay đổi điện áp đầu ra trong phạm vi thiết kế.
Có thể hiểu đơn giản:
22VAC → Biến áp vô cấp chuyên dụng → Điều chỉnh từ gần 0V đến 220VAC
Khi người sử dụng thay đổi cơ cấu điều chỉnh, điểm lấy điện hoặc tỷ lệ biến đổi của hệ thống thay đổi, từ đó làm điện áp đầu ra tăng hoặc giảm.
Do tỷ lệ tăng áp từ 22V lên 220V khá lớn, đây là cấu hình được thiết kế riêng. Không nên mặc định mọi biến áp vô cấp 1KVA thông thường đều có thể sử dụng cho cấu hình này.
video sản phẩm :
Ứng Dụng Của Biến Áp Vô Cấp 1 Pha 1KVA
Biến áp vô cấp 22VAC ra 0V-220VAC được sử dụng trong những hệ thống cần nguồn AC có khả năng điều chỉnh linh hoạt. Cấu hình này đặc biệt phù hợp với các thiết bị chuyên dụng đã có nguồn điện áp thấp nhưng cần tạo nhiều mức AC cao hơn để thử nghiệm.
Một số ứng dụng phổ biến:
- Phòng thí nghiệm điện: Tạo nhiều mức điện áp AC khác nhau để phục vụ nghiên cứu, đo kiểm và thực hành kỹ thuật điện.
- Bàn test thiết bị: Cấp điện từ mức thấp lên cao để kiểm tra khả năng hoạt động và phản ứng của sản phẩm.
- Xưởng sửa chữa: Chạy thử thiết bị sau khi sửa chữa mà không cần cấp ngay điện áp cao nhất vào tải.
- Thiết bị điện tử: Kiểm tra hoạt động ở nhiều mức điện áp khi công suất và giới hạn chịu điện của thiết bị phù hợp.
- Bộ phận R&D: Phục vụ nghiên cứu, phát triển nguyên mẫu và đánh giá sản phẩm mới ở nhiều mức điện áp khác nhau.
- Nhà máy sản xuất: Sử dụng trong công đoạn chạy thử, kiểm tra điện áp và đánh giá sản phẩm trước khi xuất xưởng.
- Trường học kỹ thuật: Phục vụ các bài thực hành liên quan đến điện áp, dòng điện và nguyên lý hoạt động của biến áp.
- Hệ thống chuyên dụng: Tích hợp trong máy móc cần nguồn AC có thể thay đổi từ nguồn đầu vào 22VAC.
Trước khi sử dụng cần kiểm tra điện áp, công suất, dòng điện và giới hạn chịu điện của tải để tránh cấp nguồn vượt mức cho phép.
Lưu Ý Khi Sử Dụng Biến Áp Vô Cấp 1KVA
Mặc dù nguồn đầu vào chỉ 22VAC, điện áp đầu ra có thể đạt tới 220VAC, vì vậy quá trình vận hành vẫn cần tuân thủ đầy đủ các yêu cầu an toàn điện.
- Kiểm tra nguồn 22VAC: Đảm bảo nguồn cấp đúng điện áp và có đủ khả năng cung cấp dòng cho biến áp khi tải tăng.
- Không cấp nhầm nguồn 220V vào cọc 22V: Việc đấu sai điện áp có thể gây quá áp nghiêm trọng và làm hư hỏng thiết bị.
- Bắt đầu ở điện áp đầu ra thấp: Nên điều chỉnh từ mức thấp rồi tăng dần để theo dõi phản ứng của tải an toàn hơn.
- Theo dõi voltmeter: Luôn quan sát điện áp đầu ra để tránh cấp vượt quá giới hạn chịu điện của thiết bị sử dụng.
- Theo dõi dòng điện: Không để dòng tải vượt quá mức định mức của biến áp hoặc của cơ cấu điều chỉnh.
- Không vận hành quá 1KVA: Quá tải kéo dài có thể làm cuộn dây, chổi tiếp xúc hoặc bộ phận bên trong tăng nhiệt.
- Kiểm tra dây phía 22V: Do dòng đầu vào có thể lớn nên dây dẫn, terminal và đầu cos phải có khả năng chịu dòng phù hợp.
- Đảm bảo thông gió: Không che kín biến áp và nên bố trí khoảng trống xung quanh để thiết bị tản nhiệt tốt khi chạy lâu.
- Kiểm tra đầu cos: Đầu nối lỏng ở phía dòng lớn có thể gây sụt áp, phát nhiệt và làm giảm độ ổn định của hệ thống.
- Đấu tiếp địa phần vỏ: Thực hiện theo đúng thiết kế an toàn để hạn chế rủi ro khi xảy ra sự cố cách điện.
- Không chạm vào đầu ra khi máy hoạt động: Điện áp đầu ra có thể lên tới 220VAC và gây nguy hiểm nếu tiếp xúc trực tiếp.
- Ngắt nguồn trước khi bảo dưỡng: Chỉ kiểm tra, vệ sinh hoặc thay đổi đấu nối sau khi đã ngắt hoàn toàn nguồn điện.
