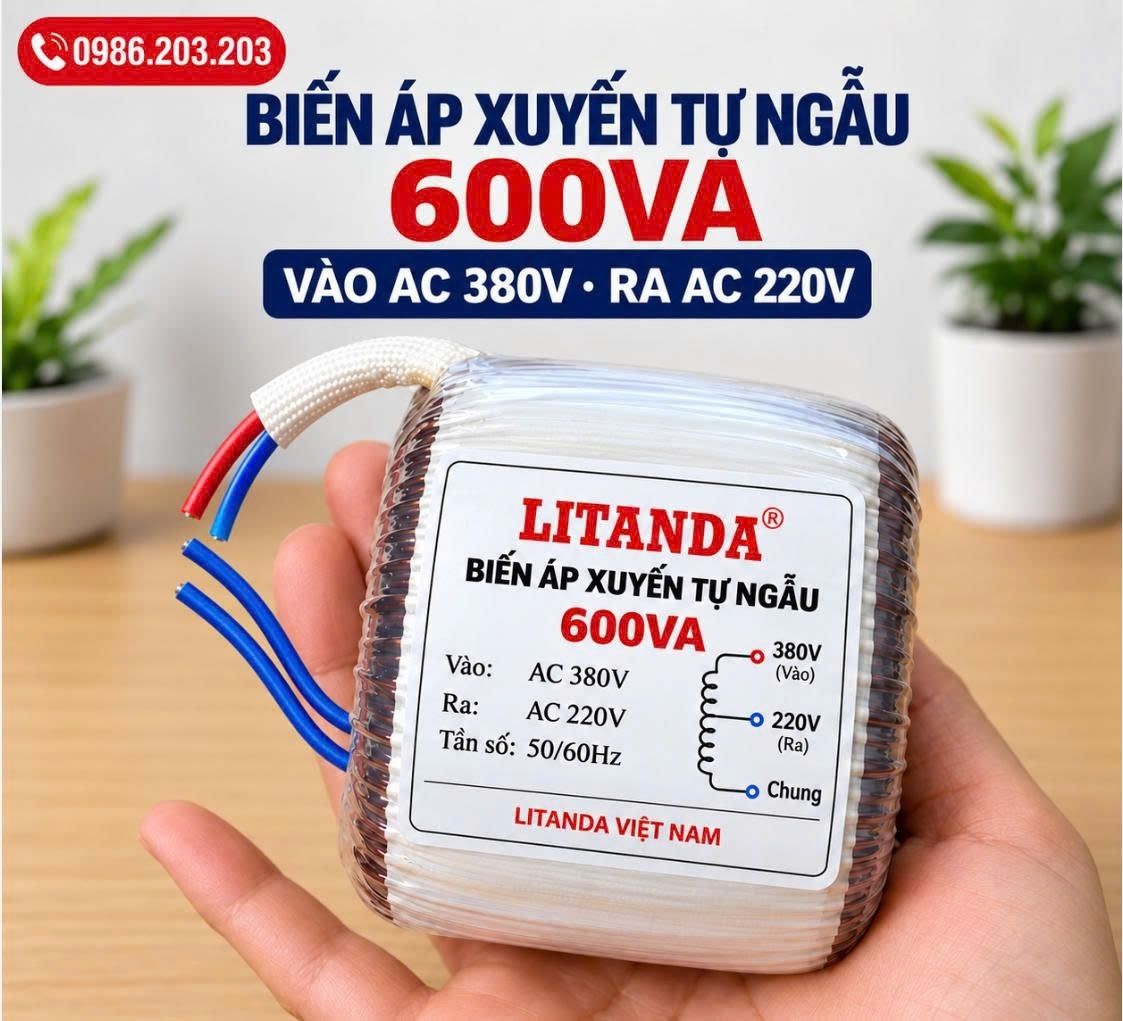

Biến áp xuyến tự ngẫu 600VA vào AC 380V ra AC 220V phù hợp với nhu cầu hạ điện áp để cấp cho tải 220V công suất nhỏ. Khác với mẫu cách ly, biến áp tự ngẫu sử dụng một cuộn dây có điểm lấy điện 220V và đầu chung; đầu vào và đầu ra có liên hệ điện trực tiếp.
Kết cấu này phù hợp khi mục tiêu chính là chuyển mức điện áp và hệ thống không yêu cầu cách ly điện giữa nguồn với tải. Máy có thể lắp trong tủ điều khiển hoặc bộ nguồn theo thiết kế thực tế. Trước khi sử dụng, cần xác nhận điện áp cấp, mức tải, ký hiệu từng đầu dây và phương án bảo vệ để đấu nối đúng.
Thông Số Kỹ Thuật Của Biến Áp Xuyến Tự Ngẫu 600VA
| Hạng mục | Thông số |
|---|---|
| Loại máy | Biến áp xuyến tự ngẫu 1 pha |
| Công suất định mức | 600VA |
| Điện áp đầu vào | AC 380V |
| Điện áp đầu ra | AC 220V |
| Tần số | 50/60Hz |
| Dây quấn | Dây đồng |
| Kết cấu cuộn dây | Một cuộn dây có đầu chung và điểm lấy điện 220V |
Dòng tải danh định tính theo đầu ra là khoảng 2,73A tại 220V. Mức 600VA là công suất biểu kiến, không đồng nghĩa mọi thiết bị ghi 600W đều phù hợp để vận hành, nhất là tải có dòng khởi động cao.
Nguyên Lý Hạ Áp 380V Xuống 220V Của Biến Áp Tự Ngẫu
Biến áp tự ngẫu dùng một cuộn dây với các điểm đấu tương ứng đầu chung, đầu 220V và đầu 380V. Nguồn 380V được cấp giữa đầu chung và đầu 380V; điện áp 220V được lấy giữa đầu chung và điểm 220V theo sơ đồ của máy.
Vì hai phía dùng chung một phần cuộn dây, đầu ra không được cách ly điện khỏi đầu vào. Đây là đặc điểm cần nêu rõ khi chọn sản phẩm: máy thực hiện chuyển điện áp, nhưng không thay thế biến áp cách ly trong các ứng dụng yêu cầu tách biệt mạch điện.
Ứng Dụng Của Biến Áp Tự Ngẫu 600VA 380V Ra 220V
Sản phẩm có thể sử dụng để cấp điện cho tải 220V công suất nhỏ trong tủ điện hoặc cụm máy có nguồn cấp 380V, khi thiết kế hệ thống cho phép dùng biến áp tự ngẫu. Ví dụ gồm một số mạch điều khiển, bộ nguồn phụ và thiết bị điện có dòng làm việc phù hợp.
Cần xem cả điều kiện khởi động và vận hành liên tục của tải. Với mô tơ hoặc thiết bị có dòng khởi động lớn, nên cung cấp thông số nhãn máy và cách sử dụng để chọn công suất biến áp có dự phòng, tránh chọn theo mỗi công suất chạy ổn định.
Đặc Điểm Của Thiết Kế Lõi Xuyến Tự Ngẫu
Cấu tạo một cuộn dây giúp bố trí các đầu điện áp trên cùng lõi xuyến. Dạng lõi tròn gọn, thuận tiện cho các bộ nguồn và tủ điện cần sắp xếp linh kiện theo không gian có sẵn. Máy sử dụng dây quấn đồng với tiết diện cần được thiết kế theo dòng điện và chế độ làm việc.
Kích thước, nhiệt độ vận hành và độ bền của thành phẩm phụ thuộc vào cấu hình chế tạo thực tế. Khi nhận máy, cần kiểm tra tem, sơ đồ đấu dây và kết quả đo điện áp; ảnh sản phẩm chỉ hỗ trợ nhận diện kiểu dáng.
Lưu Ý Khi Đấu Nối Và Sử Dụng Máy
Phải xác định đúng ba điểm đấu 380V, 220V và đầu chung theo sơ đồ trên máy. Không mặc định dây đỏ luôn là đầu vào hoặc dây xanh luôn là đầu ra: cùng một màu dây có thể xuất hiện ở nhiều đầu nối. Trước khi cấp điện, cần đo và xác nhận nguồn 380V tại đúng hai vị trí dự kiến đấu vào.
Sau khi lắp bảo vệ điện phù hợp, cấp nguồn để đo điện áp giữa đầu 220V và đầu chung rồi mới nối tải. Che chắn đầu dây hở, cố định biến áp, bảo đảm tản nhiệt và sử dụng máy trong giới hạn công suất. Nếu thiết bị cần cách ly điện đầu ra, hãy chọn phiên bản biến áp xuyến cách ly thay vì mẫu tự ngẫu này.
Tư Vấn Chọn Biến Áp Xuyến Tự Ngẫu 600VA
Để xác nhận máy phù hợp, cần cung cấp điện áp nguồn thực tế, loại tải, công suất hoặc dòng điện ghi trên nhãn, dòng khởi động và thời gian chạy liên tục. Nếu lắp trong tủ điện, nên bổ sung kích thước khoang máy, vị trí bắt cố định và yêu cầu về chiều dài đầu dây.
Biến áp xuyến tự ngẫu 600VA vào 380V ra 220V đáp ứng nhu cầu hạ áp cho tải nhỏ khi không cần cách ly điện. Chọn đúng công suất và đấu đúng đầu chung là hai điều kiện quan trọng để máy hoạt động theo thiết kế.
