Chọn aptomat cho ổn áp 1 pha: Bảng tham khảo LiOA 5kVA–20kVA

Q: Có nên dùng chung aptomat tổng của nhà cho máy ổn áp hay phải lắp một aptomat riêng biệt?

Tốt nhất nên lắp một aptomat riêng biệt (aptomat nhánh) đặt ngay trước đầu vào của máy ổn áp. Việc này giúp dễ dàng cô lập nguồn điện khi cần bảo trì, sửa chữa ổn áp mà không làm mất điện toàn bộ phần còn lại của ngôi nhà, đồng thời bảo vệ chuyên biệt cho đường dây cấp nguồn riêng của thiết bị.

Q: Máy ổn áp 10kVA thì nên lắp aptomat định mức bao nhiêu Ampe là chuẩn kỹ thuật?

Theo công thức tính toán lý thuyết, máy ổn áp 10kVA chạy ở điện lưới 220V sẽ có dòng định mức khoảng 45.4A. Do đó, các kỹ sư điện thường khuyến nghị chọn aptomat có dòng định mức từ 50A đến 60A (đã cộng thêm biên độ dự phòng 20-30% cho dòng khởi động và khi lưới điện sụt áp) đi kèm với dây dẫn tương ứng để đảm bảo an toàn tuyệt đối.

Q: Tại sao aptomat đôi khi bị nhảy sập vô cớ mặc dù tổng công suất các thiết bị trong nhà vẫn thấp hơn công suất của ổn áp?

Hiện tượng này thường xảy ra khi điện lưới khu vực bị sụt giảm sâu, buộc máy ổn áp phải tăng cường dòng điện đầu vào để bù áp, hoặc do các thiết bị có động cơ (như điều hòa, máy bơm) đồng thời khởi động tạo ra dòng quá độ lớn vượt quá ngưỡng chịu đựng của aptomat chọn sai kích cỡ (quá nhỏ).

Q: Dấu hiệu nào nhận biết việc lựa chọn sai aptomat hoặc sai tiết diện dây dẫn trong hệ thống ổn áp?

Các dấu hiệu cảnh báo nguy hiểm bao gồm: aptomat thường xuyên bị sập nguồn không rõ nguyên nhân dù tải không quá lớn, vỏ aptomat hoặc dây dẫn bị nóng rực khi thiết bị hoạt động, có mùi khét nhẹ phát ra từ tủ điện, hoặc lớp nhựa bọc cách điện xung quanh vị trí đấu nối bị đổi màu, biến dạng. Khi xuất hiện các hiện tượng này, cần lập tức kiểm tra và thay thế thiết bị đạt chuẩn kỹ thuật ngay lập tức để phòng tránh rủi ro cháy nổ.

10/09/2026

190 người đang đọc bài viết này

Đánh Giá

Chọn aptomat cho ổn áp 1 pha cần căn cứ vào công suất kVA, dòng điện thực tế, điện áp đầu vào và khả năng chịu tải của dây dẫn. Với ổn áp LiOA 1 pha dùng nguồn 220V, mức tham khảo ban đầu thường là: 5KVA dùng CB khoảng 25–32A, 7.5KVA khoảng 40A, 10KVA khoảng 50–63A, 15KVA khoảng 75–80A và 20KVA khoảng 100A.

Vai trò của aptomat trước ổn áp

Aptomat đặt trước máy ổn áp (bao gồm aptomat nguồn tổng của tòa nhà hoặc aptomat nhánh bảo vệ riêng chuyên dụng cho ổn áp) đóng vai trò là “tuyến phòng thủ đầu tiên” cực kỳ quan trọng, đảm nhận ba nhiệm vụ kỹ thuật cốt lõi:

Bảo vệ chống ngắn mạch (Chập điện): Ngắt lập tức dòng điện khi xảy ra hiện tượng chạm pha, chập mạch trực tiếp bên trong đường dây truyền tải trước khi dòng điện tăng vọt gây ra hiện tượng phóng điện hồ quang, cháy nổ thiết bị.
Bảo vệ chống quá tải: Ngăn chặn triệt để tình trạng tổng công suất các thiết bị phụ tải tiêu thụ vượt quá giới hạn thiết kế của máy ổn áp trong thời gian dài, bảo vệ các cuộn dây đồng bên trong không bị quá nhiệt và nóng chảy lớp cách điện.
Cô lập an toàn khi bảo dưỡng: Cho phép người sử dụng hoặc đội ngũ kỹ thuật viên ngắt hoàn toàn nguồn điện lưới cấp vào ổn áp một cách an toàn tuyệt đối khi cần kiểm tra định kỳ, bảo trì, sửa chữa hoặc thay thế thiết bị.

Nhờ có aptomat đầu vào này, mọi sự cố sốc điện hoặc biến động bất thường từ lưới điện trước khi truyền vào ổn áp đều được kiểm soát chặt chẽ, giúp nâng cao độ an toàn và kéo dài tuổi thọ đáng kể cho toàn bộ hệ thống điện gia đình.

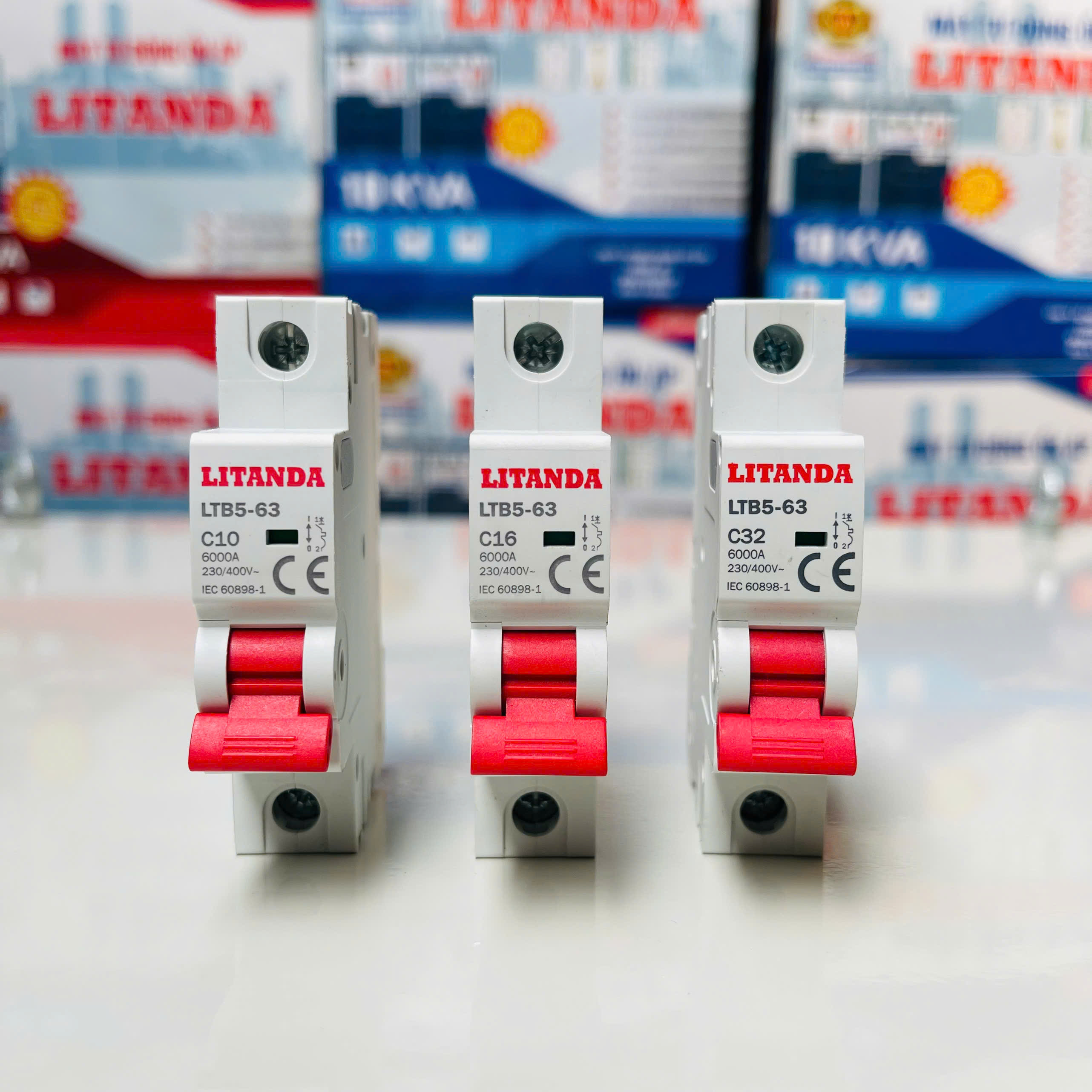

Chọn aptomat cho ổn áp 1 pha chuyên dùng xác định đúng định mức dòng điện (A), giúp bảo vệ an toàn cho thiết bị trước sự cố quá tải và ngắn mạch. — Chức năng chính của aptomat

Ổn Áp Đặt Trước Hay Sau Aptomat Trong Sơ Đồ Điện Tổng?

Trong hệ thống điện gia đình, ổn áp thường được bố trí sau thiết bị đóng cắt và bảo vệ đầu nguồn, sau đó mới cấp điện tới các tải cần ổn áp.

Sơ đồ tham khảo:

Nguồn điện → CB tổng → thiết bị bảo vệ theo thiết kế → CB nhánh cấp ổn áp → ổn áp → CB/phân phối đầu ra → tải

Ví dụ:

Điện lưới → CB tổng → SPD/RCD hoặc RCBO theo thiết kế → CB cấp riêng cho ổn áp → Ổn áp → Tủ điện tải → Thiết bị sử dụng

Một số hệ thống có thể bố trí khác tùy:

Kiểu nối đất.
Vị trí RCD/RCBO.
Có hay không SPD.
Ổn áp dùng cho toàn nhà hay một nhánh tải.
Yêu cầu của nhà sản xuất.
Cách phân chia mạch điện trong tủ.

Vì vậy, đây chỉ là sơ đồ nguyên tắc, không phải sơ đồ bắt buộc áp dụng cho mọi công trình.

Cách ước tính dòng điện theo công suất kVA

Để lựa chọn được thông số dòng định mức (Ampe) của aptomat phù hợp, cần quy đổi từ công suất biểu kiến của ổn áp (kVA) sang cường độ dòng điện (A) dựa trên công thức cơ bản của hệ thống điện xoay chiều 1 pha chuẩn 220V tại Việt Nam:

Công thức tính dòng điện định mức dựa trên công suất kVA của ổn áp 1 pha chuẩn 220V như sau:

I = (S x 1000) / U

Trong đó:

S: Công suất biểu kiến của máy ổn áp (đơn vị kVA).

U: Điện áp định mức lưới tiêu chuẩn (220V).

Ví dụ tính toán thực tế:

Đối với máy ổn áp 5kVA: I = (5000 / 220) khoảng 22.7A.

Đối với máy ổn áp 10kVA: I = (10000 / 220) khoảng 45.4A.

Tuy nhiên, trong thực tế vận hành hệ thống điện dân dụng, cường độ dòng điện chạy qua aptomat đầu vào còn chịu ảnh hưởng trực tiếp bởi hệ số công suất của tải, dòng khởi động đột biến của các loại động cơ motor, và đặc biệt là hiện tượng tăng dòng nghiêm trọng khi điện áp lưới đầu vào sụt giảm sâu. Do đó, thông số dòng định mức của aptomat thực tế luôn được các kỹ sư điện lựa chọn có biên độ cao hơn dòng định mức tính toán lý thuyết từ 20% đến 30%.

Xử Lý Khi CB Của Ổn Áp Bị Nhảy

Khi aptomat của ổn áp bị nhảy, không nên đóng lại liên tục hoặc tự ý tăng định mức CB. Cần kiểm tra theo trình tự để xác định nguyên nhân trước khi cấp điện trở lại.

CB nhảy → Ngắt nguồn → Tách bớt tải → Kiểm tra dây và đầu nối → Đo điện áp, dòng điện → Xác định quá tải/ngắn mạch/dòng rò → Xử lý nguyên nhân → Kiểm tra lại → Cấp điện trở lại

Cụ thể:

Ngắt nguồn: Không đóng CB lại nhiều lần khi chưa rõ nguyên nhân.
Tách tải phía sau ổn áp: Tắt điều hòa, bếp, bình nóng lạnh, motor hoặc các tải lớn.
Kiểm tra dây dẫn và đầu nối: Quan sát dây cháy, đầu cos lỏng, terminal nóng, mùi khét hoặc dấu hiệu chạm chập.
Đo điện áp và dòng điện: Kiểm tra điện áp đầu vào, dòng đầu vào và tổng tải thực tế của ổn áp.
Xác định nguyên nhân: Có thể do quá tải, điện áp đầu vào quá thấp làm dòng tăng, ngắn mạch, dòng khởi động lớn hoặc lỗi cách điện.
Xử lý đúng nguyên nhân: Giảm tải, sửa dây, siết lại đầu nối hoặc kiểm tra ổn áp nếu có lỗi bên trong.
Kiểm tra lại trước khi đóng CB: Chỉ cấp điện trở lại khi đã xác định hệ thống an toàn.

Lưu ý: Nếu CB vừa đóng đã nhảy ngay, có mùi khét, tia lửa, dây nóng bất thường hoặc RCD/RCBO liên tục tác động, nên ngừng sử dụng và để kỹ thuật viên kiểm tra. Không xử lý bằng cách đơn giản đổi sang CB lớn hơn.

Bảng tham khảo 5/7.5/10/15/20kVA

Bảng tổng hợp thông số kỹ thuật dưới đây cung cấp giải pháp lựa chọn aptomat và tiết diện dây dẫn tương ứng chuẩn xác nhất cho các dải công suất ổn áp 1 pha phổ biến:

Công suất ổn áp	Dòng điện định mức lý thuyết (I)	Aptomat khuyên dùng (CB)	Tiết diện dây dẫn tối thiểu (Đồng – Cu)	Phân loại thiết bị đề xuất
5 kVA	~22.7A	30A – 32A	4.0 mm²	CB cho ổn áp 5kVA (MCB dạng tép)
7.5 kVA	~34.1A	40A	6.0 mm²	MCB 1 cực hoặc 2 cực tiêu chuẩn
10 kVA	~45.4A	50A – 60A	10.0 mm²	Aptomat ổn áp 10kVA (MCB/MCCB dòng cắt cao)
15 kVA	~68.1A	75A – 80A	16.0 mm²	Aptomat LiOA 15kVA 20kVA (Ưu tiên MCCB khối)
20 kVA	~90.9A	100A	25.0 mm²	MCCB (Aptomat khối dòng cắt từ 10kA trở lên)

Các giá trị CB và tiết diện dây trong bài chỉ mang tính tham khảo ban đầu. Thiết kế thực tế phải căn cứ vào ampacity của cáp, chiều dài tuyến dây, phương pháp lắp đặt, nhiệt độ môi trường, điện áp thấp nhất, dòng khởi động, khả năng cắt ngắn mạch và hướng dẫn của nhà sản xuất. Không áp dụng mức dự phòng 20–30% như một quy tắc cố định cho mọi hệ thống.

MCB hay MCCB phù hợp trường hợp nào?

Việc phân định và lựa chọn giữa aptomat dạng tép (MCB – Miniature Circuit Breaker) và aptomat dạng khối (MCCB – Molded Case Circuit Breaker) phụ thuộc trực tiếp vào dung tích công suất của máy ổn áp:

MCB (Aptomat tép): Thường được ưu tiên sử dụng cho các dòng ổn áp công suất nhỏ và trung bình từ 5kVA đến 10kVA. Ưu điểm nổi bật là thiết kế nhỏ gọn, lắp đặt nhanh chóng, dễ dàng trên thanh ray DIN rail của tủ điện dân dụng, giá thành tối ưu và tốc độ ngắt mạch nhạy bén đối với các sự cố chập tải thông thường trong không gian hẹp. Đồng thời, cấu trúc này đáp ứng hoàn hảo cho ngưỡng dòng điện định mức dưới 45A, giúp tiết kiệm tối đa không gian bên trong tủ điện tổng mà vẫn đảm bảo độ tin cậy vận hành cơ bản cho hệ thống điện gia đình.
MCCB (Aptomat khối): Bắt buộc phải ưu tiên sử dụng cho các dòng ổn áp công suất lớn từ 15kVA đến 20kVA trở lên. MCCB sở hữu khả năng chịu dòng ngắn mạch cực đại (dòng cắt định mức Icu) lớn hơn rất nhiều, kết cấu cơ khí cực kỳ vững chắc, giúp triệt tiêu hoàn toàn hiện tượng cháy rỗ tiếp điểm khi hệ thống phải gánh cường độ dòng điện lớn chạy liên tục trong thời gian dài. Bên cạnh đó, hệ thống buồng dập hồ quang điện tiên tiến bên trong MCCB cho phép xử lý an toàn tuyệt đối các sự cố quá tải nặng hoặc ngắn mạch công suất lớn, bảo vệ toàn diện cho hệ thống điện công suất cao.

Phối hợp aptomat với tiết diện dây

Nguyên tắc kỹ thuật tối quan trọng trong quy hoạch và thi công hệ thống điện là aptomat sinh ra trước hết để bảo vệ an toàn cho đường dây dẫn điện, đồng thời hỗ trợ bảo vệ thiết bị tải.

Quy tắc phối hợp đồng bộ: Định mức dòng điện của aptomat (ví dụ CB 40A) phải được thiết kế nhỏ hơn hoặc tối đa bằng khả năng chịu tải dòng điện cho phép an toàn của tiết diện dây dẫn cấp nguồn tương ứng (ví dụ dây đồng tiết diện $6.0text{ mm}^2$ đi trong ống nhựa chịu được dòng khoảng 42A – 46A).
Hậu quả nghiêm trọng của việc mất cân đối: Nếu lựa chọn tiết diện dây điện quá nhỏ so với thông số của aptomat (ví dụ dùng dây cáp $2.5text{ mm}^2$ đấu qua CB 50A), khi xảy ra quá tải, dây dẫn sẽ bị nung nóng đỏ rực, làm chảy lớp vỏ cách điện bọc ngoài và gây ra hỏa hoạn nghiêm trọng trước khi aptomat kịp thời phản ứng ngắt mạch. Do đó, việc đồng bộ hoàn hảo giữa tiết diện dây dẫn và thông số định mức của CB là yêu cầu bắt buộc trong mọi công trình.

Tránh chọn CB quá nhỏ hoặc quá lớn

Việc lựa chọn sai thông số định mức aptomat theo cả hai chiều đều gây ra những hệ lụy nặng nề cho quá trình vận hành lưới điện:

Chọn CB quá nhỏ so với tải: Aptomat sẽ liên tục bị nhảy (trip) ngắt mạch vô cớ mỗi khi các thiết bị công suất lớn trong nhà đồng thời khởi động hoặc khi máy ổn áp phải hút dòng cao vào thời điểm điện lưới sụt nhẹ, gây gián đoạn sinh hoạt vô cùng phiền toái.
Chọn CB quá lớn so với tải: Khi không may xảy ra sự cố chập điện cục bộ hoặc hiện tượng quá tải nặng kéo dài, aptomat quá khổ sẽ phản ứng chậm hoặc hoàn toàn không chịu ngắt mạch. Điều này khiến dòng điện vượt ngưỡng cho phép chạy liên tục, làm cháy xém cuộn dây biến áp bên trong máy ổn áp hoặc phá hủy toàn bộ hệ thống cáp điện âm tường của tòa nhà.

Lưu ý khi điện đầu vào yếu

Một đặc tính kỹ thuật vật lý cần đặc biệt lưu ý đối với các dòng máy công suất lớn như aptomat LiOA 15kVA 20kVA là hiện tượng tăng dòng đầu vào khi điện lưới sụt giảm sâu:

Bản chất vật lý của hiện tượng sụt áp kéo dòng: Khi điện áp lưới quốc gia sụt giảm sâu xuống mức 150V hoặc 130V, để có thể duy trì ổn định mức điện áp đầu ra cung cấp cho tải 220V, máy ổn áp buộc phải tăng cường cường độ dòng điện chạy ở cuộn sơ cấp đầu vào (I_in)
Giải pháp lựa chọn CB thực tế: Tại những khu vực dân cư có chất lượng lưới điện cực kỳ yếu, trồi sụt và chập chờn thất thường, cường độ dòng điện thực tế chạy qua aptomat đầu vào có thể vượt vượt quá mức định mức lý thuyết tính toán. Do đó, ngoài việc căn cứ theo công suất danh định của máy, các kỹ sư điện thường phải cân nhắc nâng cấp lên một bậc aptomat đầu vào (hoặc chọn loại có dòng cắt ngắn mạch cao hơn) để đảm bảo thiết bị đóng cắt không bị quá nhiệt cục bộ và ngắt đột ngột trong những ngày cao điểm mùa hè điện yếu.

Ổn áp có điện vào nhưng không cấp điện ra: Ngoài việc chọn aptomat đúng dòng, nếu máy đã nhận nguồn nhưng tải phía sau không hoạt động, nên đối chiếu với 7 nguyên nhân ổn áp có điện vào nhưng không có điện ra trước khi kết luận thiết bị hỏng. Không đóng lại aptomat nhiều lần khi chưa xác định nguyên nhân.

Đừng nhầm nguyên nhân từ aptomat với sụt áp đường dây: Nếu CB không tác động nhưng điện ở ổ cắm xa vẫn giảm mạnh khi tăng tải, cần đánh giá đường dây, nguồn và khả năng tải của máy. Xem thêm cách kiểm tra ổn áp 1 pha ra điện thấp khi tăng tải.
