Ổn áp 1 pha có thay RCBO chống giật không? Phân biệt 4 lớp bảo vệ

Ổn áp 1 pha có chống giật không? Câu trả lời là không mặc định. Ổn áp chủ yếu điều chỉnh điện áp đầu ra trong dải thiết kế; trong khi bảo vệ quá dòng, phát hiện dòng rò, tiếp địa bảo vệ và chống quá áp xung là những chức năng khác nhau. Lắp một máy ổn áp lớn cho cả nhà không có nghĩa đã thay thế được aptomat hoặc RCBO.

1. Ổn áp một pha thực sự làm gì?

Ổn áp tự động điều chỉnh để duy trì điện áp đầu ra trong điều kiện nguồn vào và tải còn nằm trong giới hạn hoạt động. Một số model có bổ sung ngắt khi quá áp, trễ đóng điện, bảo vệ quá dòng hoặc quá nhiệt, nhưng cấu hình khác nhau giữa sản phẩm. Không thể suy ra máy có chức năng phát hiện dòng rò chỉ vì trên bảng điều khiển có đèn bảo vệ.

Bài ổn áp một pha dùng cùng máy phát điện cho thấy còn phải xem chất lượng nguồn, tần số và chế độ tải; chức năng ổn áp không thay thế mọi bảo vệ nguồn.

2. RCBO, RCCB và MCB khác nhau ra sao?

3. Vì sao ổn áp vẫn có thể cấp điện khi thiết bị bị rò?

Rò điện có thể xảy ra khi lớp cách điện hỏng, nước thấm vào thiết bị hoặc phần dẫn điện chạm vỏ kim loại. Điện áp nguồn lúc đó vẫn có thể gần 220V nên mạch ổn áp không nhất thiết phát hiện được sự cố. Thiết bị RCD/RCBO giám sát dòng dư và có thể tác động nếu dòng rò đạt điều kiện ngắt của thiết kế; nó không bảo đảm loại bỏ mọi tình huống điện giật.

Ở một số vị trí cần bảo vệ bổ sung cho con người, RCD độ nhạy danh định 30mA được sử dụng phổ biến, nhưng cách chọn phải theo khu vực, loại tải, quy định và thiết kế điện hiện hành. Không nên coi 30mA là một giá trị áp dụng đồng loạt cho mọi nhánh hoặc mọi nhà xưởng.

4. Chọn thiết bị bảo vệ cho ổn áp tổng cần kiểm tra gì?

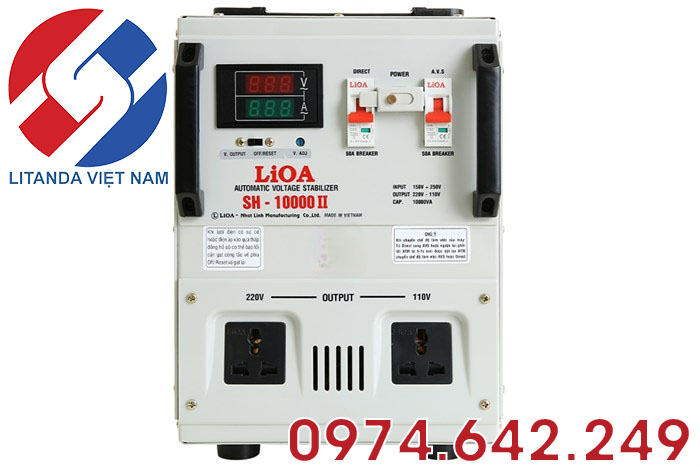

• Dòng tải thực tế: ổn áp 10kVA ở 220V tương ứng dòng biểu kiến danh định khoảng 45,5A phía 220V trong giả thiết lý tưởng, nhưng không được chọn CB chỉ dựa vào phép chia này.
• Dải điện đầu vào: khi điện yếu, dòng phía nguồn có thể tăng; cần xem thông số giới hạn của ổn áp.
• Đường dây và khả năng cắt: chọn thiết bị phù hợp tiết diện dây, đặc tuyến và dòng ngắn mạch dự kiến.
• Loại RCD/RCBO: tải có chỉnh lưu, biến tần hoặc nguồn điện tử có thể cần loại phát hiện dòng dư phù hợp theo tài liệu hãng.
• PE và điện cực đất: phải theo cấu trúc hệ thống điện và hồ sơ thiết kế; không tự nối trung tính N thành dây PE tại ổ cắm.

Để hiểu dòng định mức, xem thêm bài chọn aptomat cho ổn áp 1 pha. Chọn dòng CB quá cao so với khả năng chịu tải của dây có thể làm mất chức năng bảo vệ quá tải.

5. Điện áp cao, dòng rò và xung sét là ba rủi ro khác nhau

Điện áp lưới tăng kéo dài có thể gây hại cho thiết bị; ổn áp hoặc chức năng cắt áp có thể hỗ trợ nếu đúng cấu hình. Dòng rò cần biện pháp bảo vệ dòng dư. Xung quá áp do sét lan truyền hoặc đóng cắt thiết bị lại liên quan đến thiết bị bảo vệ chống sét lan truyền (SPD) được phối hợp theo thiết kế. Không có một thiết bị thông dụng duy nhất thay thế đầy đủ mọi tầng bảo vệ.

6. Dấu hiệu nên ngừng sử dụng và nhờ kiểm tra

Nếu vỏ máy tê khi chạm, ổ cắm cháy xém, RCBO nhảy liên tục, mùi khét hoặc dây nóng bất thường, cần ngừng sử dụng bằng phương pháp an toàn. Không tháo dây PE, vô hiệu hóa RCBO, tăng dòng aptomat hoặc thử chạm tay vào vỏ để kiểm tra. Việc đo cách điện, kiểm tra dòng rò và thiết kế bảo vệ phải do người có chuyên môn thực hiện.

7. Checklist trước khi lắp ổn áp tổng một pha

1. Chụp nhãn ổn áp và tổng hợp tải đồng thời.
2. Kiểm tra sơ đồ nguồn, dây pha L, trung tính N và dây PE.
3. Xác định vị trí bảo vệ quá dòng và dòng dư theo bản vẽ.
4. Kiểm tra cấp bảo vệ IP của thiết bị khi đặt tại nơi ẩm.
5. Đối chiếu đặc tính RCD với tải điện tử và tài liệu hãng.
6. Thử nghiệm thiết bị bảo vệ theo quy trình nghiệm thu có kiểm soát.

Câu hỏi thường gặp

Có ổn áp rồi thì có cần lắp RCBO?

Nếu thiết kế yêu cầu bảo vệ dòng dư thì vẫn cần thiết bị phù hợp; chức năng ổn áp không thay thế bảo vệ đó.

RCBO có chữa được điện yếu không?

Không. RCBO đóng cắt theo quá dòng/dòng dư, không tăng điện áp bị sụt.

Biến áp cách ly có thay RCBO không?

Không thể đánh đồng. Biến áp cách ly thay đổi cấu trúc cách ly nguồn và tải, nhưng các biện pháp bảo vệ điện phải thiết kế phù hợp cho phía sơ cấp và thứ cấp.

Kết luận: Hãy xem ổn áp, RCBO, aptomat, PE và SPD là những thành phần của hệ thống bảo vệ phối hợp, không phải những món thay thế cho nhau. ONAP có thể hỗ trợ nhận diện công suất ổn áp, còn việc thiết kế bảo vệ điện cần người có chuyên môn kiểm tra tại công trình.
