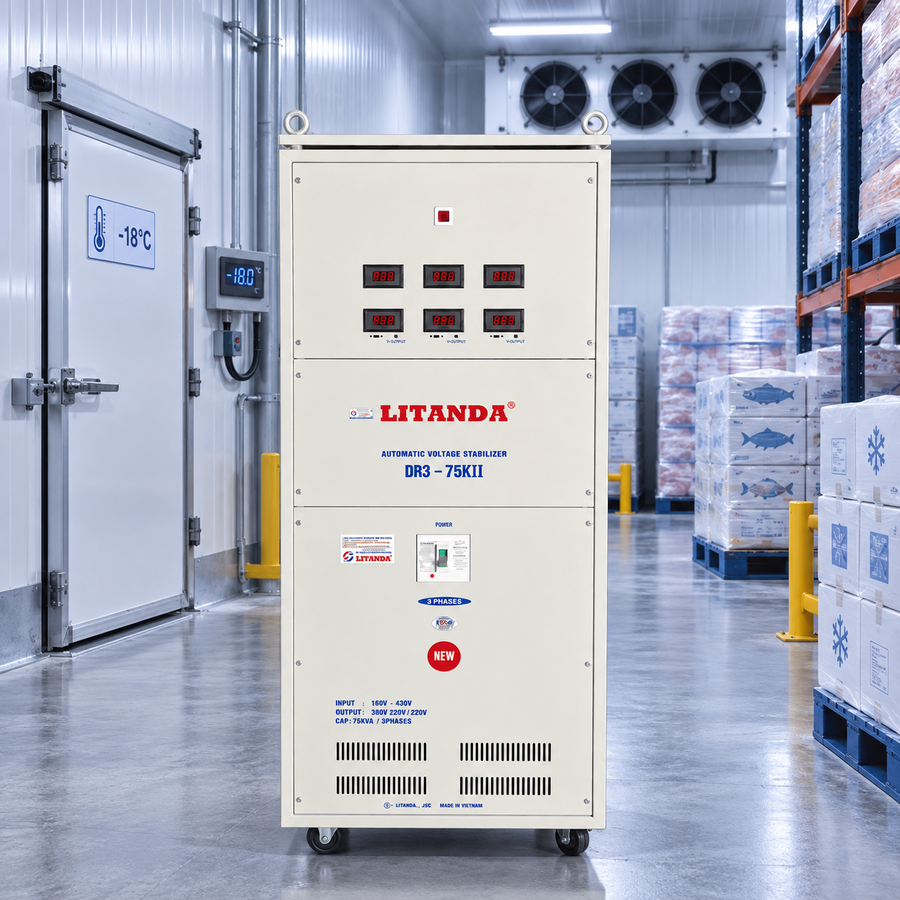

Ổn áp 3 pha cho kho lạnh: Cách chọn cho chiller và máy nén

Kho lạnh/chiller có những tải điện chính nào?

Hệ thống kho lạnh và máy làm lạnh nước (chiller) là sự kết hợp phức tạp của nhiều thiết bị cơ điện hoạt động đồng thời với cường độ cao, bao gồm:

• Máy nén lạnh (Compressor – Trái tim của hệ thống): Thường sử dụng các dòng máy nén piston, trục vít (screw compressor) hoặc xoắn ốc (scroll) công suất lớn. Đây là phụ tải tiêu thụ điện năng lớn nhất và nhạy cảm nhất với các biến động điện áp lưới.

• Hệ thống quạt dàn bay hơi (Evaporator Fans) và dàn ngưng tụ (Condenser Fans): Các động cơ quạt thổi gió cưỡng bức chạy liên tục để trao đổi nhiệt, đảm bảo nhiệt độ đồng đều khắp không gian kho.

• Bơm nước giải nhiệt (Cooling Water Pumps): Dành riêng cho hệ thống chiller giải nhiệt nước, vận hành liên tục để bơm nước từ tháp giải nhiệt qua bình ngưng.

• Hệ thống sấy kính, sấy cửa và điện trở rã đông (Defrost Heaters): Các thanh điện trở nhiệt hoạt động theo chu kỳ để chống đọng sương và phá băng bám trên dàn lạnh.

• Tủ điều khiển trung tâm (PLC và Biến tần): Các bo mạch vi xử lý, cảm biến nhiệt độ, van tiết lưu điện tử (EXV) điều khiển toàn bộ quy trình vận hành tự động của kho.

Dòng khởi động máy nén ảnh hưởng chọn kVA

Đặc tính khởi động của máy nén lạnh chính là thách thức lớn nhất khi tính toán công suất thiết bị ổn áp:

• Hiện tượng dòng khởi động đột biến (Inrush Current): Khi máy nén khởi động trực tiếp hoặc qua các phương pháp khởi động truyền thống (như sao – tam giác), dòng điện vọt lên rất cao, gấp từ 3 đến 6 lần dòng điện định mức (FLA). Ngay cả khi sử dụng biến tần hoặc bộ khởi động mềm (soft starter), dòng khởi động vẫn tạo ra một xung tải cực lớn tác động trực tiếp lên hệ thống nguồn.

• Sự sụt áp cục bộ và hệ quả: Nếu dung lượng máy ổn áp không được tính toán dư dã, dòng khởi động khổng lồ này sẽ làm điện áp đầu ra sụt giảm chớp nhoáng, khiến máy nén không đủ lực kéo, gây kẹt rotor, nhảy rơ-le bảo vệ hoặc làm cháy cuộn dây động cơ bên trong sau thời gian dài vận hành quá tải.

Tính tải chạy đồng thời theo cụm lạnh

Việc quy đổi và cộng dồn công suất cho hệ thống lạnh công nghiệp đòi hỏi sự cẩn trọng cao độ để tránh tình trạng chọn sai công suất:

• Quy đổi đơn vị kỹ thuật: Công suất máy nén thường được tính bằng mã lực (HP) hoặc kilowatt (kW lạnh/điện), trong khi ổn áp tính bằng kVA. Công suất tiêu thụ thực tế của máy nén phụ thuộc vào năng suất lạnh và hệ số COP, thông thường hệ số công suất (cos phi) dao động trong khoảng 0.8 đến 0.85.

• Hệ số sử dụng đồng thời: Không phải tất cả các thiết bị trong kho lạnh đều chạy hết công suất 100% cùng một thời điểm (ví dụ điện trở rã đông và máy nén có thể hoạt động theo chu kỳ xen kẽ). Tuy nhiên, khi tính toán ổn áp tổng cho kho lạnh, các kỹ sư luôn phải tính đến dòng khởi động đồng thời của cụm máy nén chính và hệ thống quạt công suất lớn.

• Hệ số dự phòng an toàn: Do kho lạnh yêu cầu vận hành liên tục 24/7 không được phép ngắt quãng, mức công suất ổn áp bắt buộc phải được nhân thêm hệ số dự phòng từ 40% đến 50% so với tổng công suất tải điện định mức để đảm bảo máy ổn áp luôn vận hành mát mẻ, bền bỉ và chịu được các cú sốc dòng khởi động.

Dải điện áp cho khu vực cuối nguồn

Hầu hết các kho lạnh quy mô vừa và lớn thường được đặt tại các khu vực ngoại thành, khu công nghiệp mới mở, làng nghề bảo quản nông sản hoặc các vùng ven biển, nơi hạ tầng lưới điện hạ thế thường xuyên gặp vấn đề:

• Thực trạng sụt áp giờ cao điểm: Vào các khung giờ sản xuất cao điểm, điện áp 3 pha có thể sụt giảm sâu xuống mức dưới 300V dây (tương đương dưới 170V pha).

• Tầm quan trọng của việc chọn đúng dải điện áp: Nếu kho lạnh đặt ở khu vực điện yếu mà chủ đầu tư chỉ chọn máy ổn áp dải hẹp (260V – 430V), máy sẽ không thể kéo được điện áp lên mức chuẩn 380V khi lưới điện sụt sâu, dẫn đến hiện tượng ổn áp tự ngắt hoặc máy nén không thể khởi động. Do đó, các kho lạnh đặt ở khu vực cuối nguồn bắt buộc phải đầu tư các dòng ổn áp 3 pha có dải điện áp rộng (160V – 430V) hoặc dải siêu rộng để đảm bảo nguồn điện luôn sẵn sàng.

Gợi ý khoảng công suất theo quy mô hệ lạnh

Dựa trên thực tế thiết kế, vận hành và đo đạc thông số thực tế của hệ thống điện lạnh công nghiệp, việc xác định dung lượng kVA của ổn áp đòi hỏi phải tính toán kỹ lưỡng không chỉ dựa trên công suất định mức mà còn phải cộng thêm biên độ dự phòng cho dòng khởi động đột biến của máy nén và các thiết bị phụ trợ đi kèm. Dưới đây là mức công suất ổn áp 3 pha khuyến nghị theo từng quy mô kho lạnh phổ biến hiện nay:

Kho lạnh mini / Tủ đông siêu thị (Máy nén từ 3HP đến 10HP)

• Đặc tính tải thực tế: Tổng công suất tiêu thụ điện năng thực tế của hệ thống dao động từ 3kW đến 8kW (bao gồm máy nén scroll hoặc piston nhỏ, quạt dàn lạnh và hệ thống sấy chống đọng sương).
• Giải pháp ổn áp: Nên sử dụng ổn áp 3 pha có công suất từ 15kVA đến 30kVA. Khoảng công suất này đảm bảo máy ổn áp có đủ biên độ dự phòng an toàn để gánh trọn dòng khởi động đột ngột của máy nén, giúp thiết bị vận hành ổn định mà không bị quá tải trong những ngày hè nắng nóng.

Kho lạnh bảo quản nông sản, hải sản quy mô vừa (Máy nén từ 15HP đến 30HP)

• Đặc tính tải thực tế: Tổng công suất tiêu thụ thực tế từ 12kW đến 25kW, bao gồm cụm máy nén trục vít hoặc đa máy nén song song, hệ thống quạt dàn ngưng công suất lớn và bơm nước giải nhiệt (nếu dùng chiller giải nhiệt nước).
• Giải pháp ổn áp: Nên sử dụng ổn áp 3 pha công suất từ 45kVA đến 60kVA. Ở quy mô này, hệ thống lạnh cần hoạt động liên tục 24/7 để duy trì nhiệt độ chuẩn, do đó máy ổn áp công suất lớn sẽ cung cấp độ bền bỉ cần thiết, chịu được các xung dòng điện quá độ khi nhiều thiết bị cùng khởi động theo chu kỳ.

Hệ thống kho lạnh công nghiệp lớn / Xưởng chế biến thủy sản (Công suất trên 40HP)

• Đặc tính tải thực tế: Tổng công suất tiêu thụ điện của toàn bộ hệ thống kho đông, phòng trữ đông sâu và chiller trung tâm vượt ngưỡng từ 35kW đến trên 70kW.
• Giải pháp ổn áp: Bắt buộc phải đầu tư các dòng ổn áp công suất lớn từ 75kVA, 100kVA đến 150kVA hoặc triển khai phương án lắp đặt hệ thống ổn áp độc lập chuyên biệt cho từng cụm máy nén. Việc duy trì biên độ dự phòng từ 40% đến 50% ở phân khúc này là chìa khóa bảo vệ tuyệt đối hàng hóa giá trị cao trước những biến động khắc nghiệt của lưới điện.

Nên dùng một ổn áp tổng hay tách theo cụm?

Khi thiết kế hệ thống điện cho kho lạnh có nhiều máy nén và thiết bị phụ trợ, bài toán lựa chọn phương án bố trí ổn áp rất quan trọng:

Phương án dùng một ổn áp tổng:

• Ưu điểm: Quản lý tập trung toàn bộ nguồn điện cho toàn bộ kho lạnh, dễ lắp đặt, tiết kiệm không gian phòng máy và tối ưu chi phí đấu nối tủ điện phân phối chính (DB).
• Nhược điểm: Nếu ổn áp tổng gặp sự cố bất ngờ hoặc cần bảo trì, toàn bộ hệ thống kho lạnh sẽ bị mất nguồn, tiềm ẩn rủi ro hỏng hóc hàng hóa nếu thời gian xử lý kéo dài.

Phương án tách theo cụm (Độc lập từng máy nén/khu vực):

• Ưu điểm: Tính an toàn dự phòng cao tuyệt đối. Nếu một máy ổn áp gặp sự cố, các cụm kho lạnh hoặc máy nén còn lại vẫn hoạt động bình thường, không làm gián đoạn toàn bộ dây chuyền bảo quản.
• Nhược điểm: Chi phí đầu tư ban đầu cao hơn và tốn diện tích lắp đặt nhiều thiết bị trong phòng máy.

Khuyến nghị: Đối với các kho lạnh lưu trữ hàng hóa giá trị cực cao (như vaccine, dược phẩm, hải sản xuất khẩu), phương án tách cụm hoặc lắp hệ thống ổn áp song song có dự phòng là lựa chọn ưu tiên hàng đầu của các kỹ sư điện.

Checklist trước khảo sát thực địa

Trước khi tiến hành chốt cấu hình và ký hợp đồng lắp đặt ổn áp 3 pha cho kho lạnh, đội ngũ kỹ thuật cần kiểm tra kỹ lưỡng các hạng mục thực tế sau:

• Thống kê toàn bộ thông số nameplate: Đã liệt kê chính xác công suất (kW hoặc HP) của máy nén, hệ thống quạt, bơm nước và điện trở rã đông chưa?

• Khảo sát biên độ điện áp thực tế: Đã dùng thiết bị đo chuyên dụng kiểm tra điện áp 3 pha tại chân tủ điện kho lạnh vào giờ cao điểm chưa để quyết định chọn dải 260V hay 160V?

• Kiểm tra phương thức khởi động máy nén: Máy nén sử dụng khởi động trực tiếp, sao – tam giác hay có tích hợp biến tần/khởi động mềm để tính chính xác hệ số dòng quá độ?

• Tiết diện dây dẫn và hệ thống tiếp địa: Tiết diện cáp điện cấp nguồn từ tủ điện tổng đến ổn áp và từ ổn áp đến kho lạnh đã đạt chuẩn chịu tải chưa? Hệ thống tiếp địa (nối đất) đã đảm bảo chống rò rỉ điện và chống sét lan truyền chưa?

• Không gian và môi trường lắp đặt: Phòng đặt ổn áp có thông thoáng, nhiệt độ ổn định, tránh được hơi ẩm mặn (đối với kho lạnh thủy sản) hoặc bụi bẩn công nghiệp hay không?
