Ổn áp 3 pha cho máy CNC: Chọn công suất và dải điện thế nào?

Máy CNC nhạy với điện áp ở điểm nào?

Máy CNC (Computer Numerical Control) không đơn thuần là một cỗ máy cơ khí thông thường mà là sự tích hợp phức tạp giữa cơ khí chính xác, hệ thống động cơ servo tốc độ cao và bộ vi xử lý thông minh.

• Bộ điều khiển trung tâm (Controller): Các bo mạch trung tâm, PLC và màn hình giao diện (HMI) của các hãng như Fanuc, Mitsubishi, Siemens rất nhạy cảm với sự biến động điện áp. Khi điện áp sụt giảm đột ngột hoặc dập dềnh, bộ điều khiển có thể bị treo, mất dữ liệu gia công đang chạy dở hoặc báo lỗi servo alarm, khiến phôi gia công bị hỏng hoàn toàn.

• Hệ thống trục Spindle và Servo Drive: Trục chính (spindle) hoạt động ở tốc độ rất cao (từ 12.000 đến 24.000 vòng/phút) thông qua biến tần. Nếu nguồn điện cấp không ổn định, momen xoắn của động cơ bị sụt giảm, dẫn đến tình trạng gãy dao, bề mặt sản phẩm gia công bị sần sùi, đường dao không mượt mà hoặc làm quá nhiệt cuộn dây động cơ.

Thu thập công suất spindle, servo, bơm và phụ tải phụ

Để lựa chọn chính xác công suất ổn áp, bước đầu tiên và quan trọng nhất là phải bóc tách và thống kê toàn bộ thông số kỹ thuật ghi trên nhãn (nameplate) của từng thiết bị trong dây chuyền gia công:

• Công suất trục chính (Spindle): Thường chiếm tỷ trọng lớn nhất trong tổng tải (ví dụ: máy khắc gỗ CNC hoặc máy phay CNC có spindle từ 5.5kW, 9kW đến 15kW).

• Hệ thống động cơ Servo các trục (X, Y, Z, A): Tổng công suất danh định của các driver và motor servo điều khiển chuyển động.

• Các phụ tải đi kèm bắt buộc: Bơm làm mát spindle (bơm nước tuần hoàn/chiller), bơm hút chân không (đối với bàn hút chân không gia công gỗ, nhựa), quạt tản nhiệt tủ điện và hệ thống đèn chiếu sáng, máy nén khí mini hỗ trợ thổi phoi.

Tính tải đồng thời và hệ số dự phòng

Sau khi đã thu thập đầy đủ thông số công suất của từng bộ phận, chủ xưởng không thể cộng dồn đơn giản các con số lại với nhau mà phải áp dụng hệ số sử dụng đồng thời và hệ số dự phòng kỹ thuật:

• Quy đổi đơn vị: Công suất máy móc thường tính bằng kW (kilowatt) hoặc mã lực (HP), trong khi máy ổn áp tính bằng kVA (kilovolt-ampere). Cần quy đổi chính xác dựa trên hệ số công suất trung bình (cos phi thường dao động từ 0.8 đến 0.85) theo công thức:

Công suất kVA = Công suất kW / cos(phi)

• Hệ số đồng thời: Không phải tất cả các phụ tải đều hoạt động ở công suất tối đa cùng một thời điểm. Tuy nhiên, riêng với máy CNC, dòng khởi động ban đầu của spindle và các motor đột ngột tăng vọt gấp 2 đến 2.5 lần định mức.

• Hệ số dự phòng an toàn: Các kỹ sư điện luôn khuyến nghị nhân thêm hệ số dự phòng từ 30% đến 50% so với tổng công suất tải thực tế. Việc này giúp máy ổn áp không bao giờ phải chạy quá tải, đảm bảo độ bền cơ học và chịu được các xung dòng khởi động lớn mà không bị sập aptomat bảo vệ.

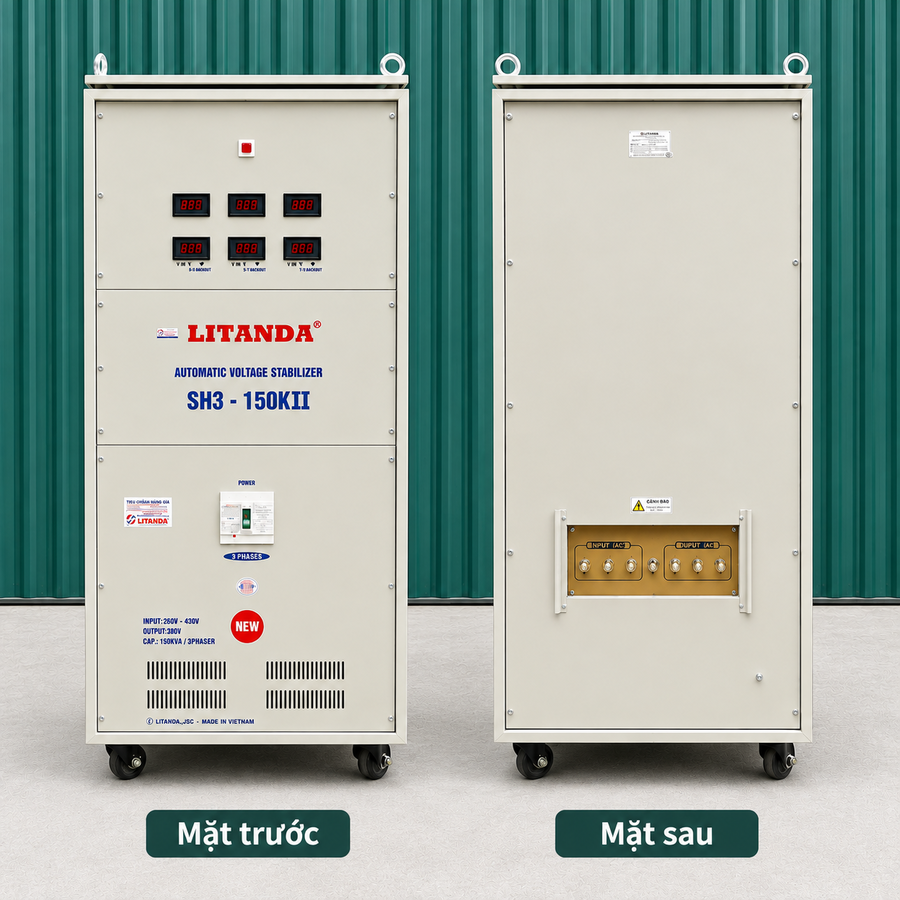

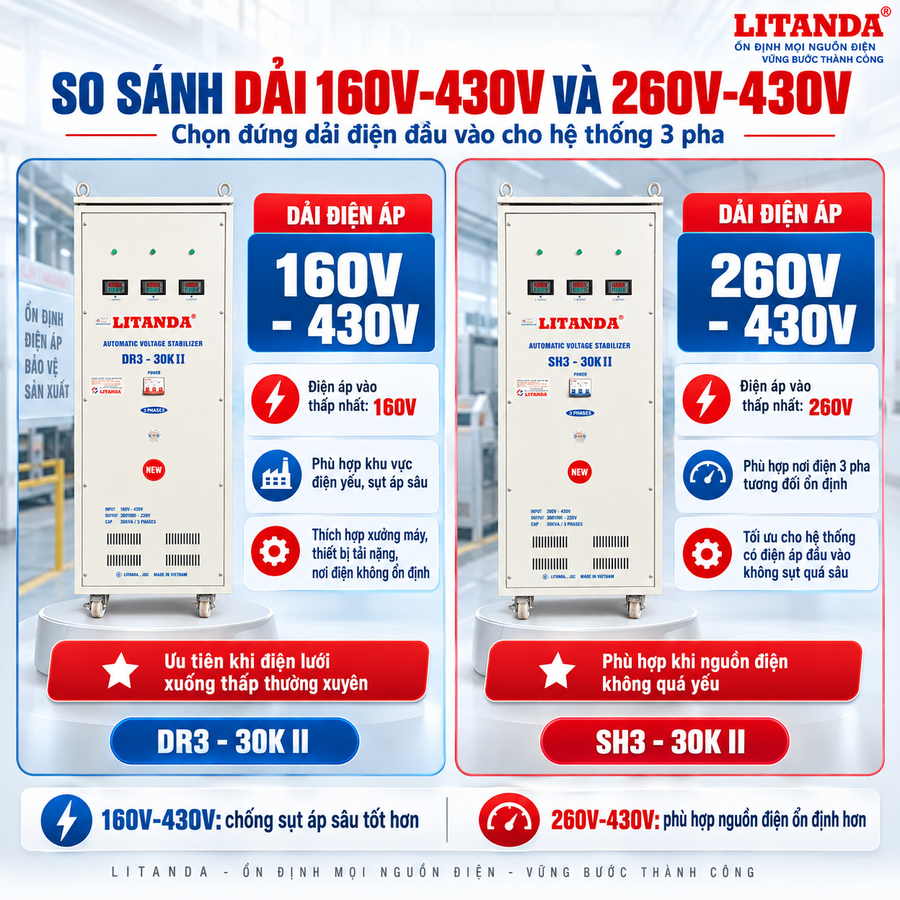

Dải 260–430V hay 160–430V?

Thị trường ổn áp 3 pha công nghiệp hiện nay cung cấp hai dải điện áp đầu vào phổ biến nhất là dải hẹp (260V – 430V) và dải rộng (160V – 430V hoặc thậm chí dải siêu rộng 140V – 430V). Việc chọn sai dải điện áp sẽ khiến máy ổn áp tê liệt hoàn toàn:

• Dải điện áp 260V – 430V: Phù hợp với các xưởng sản xuất nằm ngay gần trạm biến áp khu công nghiệp, nơi chất lượng lưới điện tương đối ổn định, điện áp 3 pha ít khi sụt giảm sâu dưới mức 260V dây (tương ứng khoảng 150V pha).

• Dải điện áp 160V – 430V (hoặc sâu hơn): Là lựa chọn bắt buộc cho các xưởng cơ khí đặt tại khu vực nông thôn, làng nghề, các vùng ven đô hoặc cuối nguồn đường dây truyền tải, nơi điện lưới thường xuyên sụt giảm trầm trọng vào giờ cao điểm sản xuất. Nếu chọn dải hẹp, khi điện lưới sụt xuống dưới 260V, máy ổn áp sẽ tự động ngắt mạch hoặc không thể kéo điện áp lên đủ chuẩn 380V, làm gián đoạn toàn bộ hoạt động gia công.

Khi có biến tần cần lưu ý gì?

Sự hiện diện của biến tần (Inverter) điều khiển tốc độ spindle trong máy CNC đặt ra những yêu cầu kỹ thuật đặc thù đối với hệ thống ổn áp phía trước:

• Khả năng triệt tiêu sóng hài và xung điện: Biến tần khi hoạt động tạo ra dòng điện sóng hài bậc cao phản ngược lại lưới. Ổn áp cấp nguồn cho máy CNC phải có thiết kế cuộn dây đồng nguyên chất chất lượng cao để triệt tiêu bớt các xung nhiễu này, tránh làm loạn tín hiệu điều khiển của bo mạch.

• Tốc độ bù áp và độ ổn định pha: Biến tần cực kỳ nhạy cảm với hiện tượng lệch pha điện áp đầu vào. Nếu ổn áp 3 pha không có mạch tự động cân bằng pha độc lập (điều chỉnh từng pha riêng biệt), điện áp lệch giữa các pha sẽ làm biến tần lập tức báo lỗi quá áp (overvoltage) hoặc thấp áp (undervoltage) và dừng khẩn cấp.

• Hệ thống tiếp địa (Grounding): Bắt buộc phải đấu nối hệ thống tiếp địa (nối đất) đạt chuẩn cho cả ổn áp, biến tần và khung máy CNC để triệt tiêu dòng điện rò, chống nhiễu tĩnh điện và bảo vệ an toàn tuyệt đối cho người vận hành.

Ví dụ xưởng 1–3 máy CNC

Để dễ hình dung cách ứng dụng thực tế, hãy xét một xưởng cơ khí gỗ công nghiệp quy mô vừa có cấu hình thiết bị sau:

• Máy CNC Router 3 trục (Chuyên cắt ván MDF): Tổng công suất định mức của Spindle (9kW) + các motor servo + bơm hút chân không tương đương khoảng 15kW (khoảng 18.5kVA).

• Máy CNC Laser / Máy khắc phụ trợ: Công suất tiêu thụ khoảng 6kW (khoảng 7.5kVA).

• Thiết bị phụ tải phụ: Máy nén khí, quạt hút bụi công suất khoảng 4kW (khoảng 5kVA).

Tính toán tổng thể:

• Tổng công suất tải thực tế: 15kW + 6kW + 4kW = 25kW (khoảng 31kVA).

• Áp dụng hệ số dự phòng và dòng khởi động đột biến (chọn dư khoảng 30% đến 40%): 31kVA x 1.35 khoảng 42kVA.

• Giải pháp lựa chọn: Chủ xưởng nên đầu tư một máy ổn áp 3 pha công suất 45kVA (như dòng LiOA 3 pha 45kVA hoặc các model tương đương). Nếu điện lưới khu vực yếu kém, bắt buộc phải chọn phiên bản dải điện áp rộng 160V – 430V để đảm bảo máy CNC hoạt động ổn định 24/7.

Checklist thông số trước khi nhận báo giá

Trước khi quyết định chốt đơn và nhận báo giá từ nhà cung cấp thiết bị nguồn, hãy kiểm tra lại bảng thông số kỹ thuật gồm các hạng mục cốt lõi sau:

• Công suất định mức (kVA): Đã tính toán đầy đủ hệ số dự phòng cho dòng khởi động motor và tương thích với tổng kW của toàn bộ máy CNC trong xưởng chưa?

• Dải điện áp đầu vào (Input): Đã khảo sát thực tế điện lưới tại xưởng để chọn đúng dải 260V – 430V hay bắt buộc phải dùng dải 160V – 430V?

• Cơ chế điều khiển 3 pha: Máy có tính năng điều chỉnh điện áp độc lập từng pha riêng biệt hay điều chỉnh chung 3 pha (loại điều chỉnh độc lập ưu tiên hơn cho tải lệch pha nặng như CNC)?

• Chất liệu cuộn dây biến áp: 100% dây đồng nguyên chất hay có pha nhôm? (Yêu cầu bắt buộc phải là dây đồng để chịu nhiệt và tải liên tục).

• Hệ thống bảo vệ tích hợp: Có đầy đủ tính năng tự động ngắt khi quá tải, bảo vệ mất pha, đảo pha, ngắn mạch và chống sốc điện áp cao hay không?
