Ổn áp 3 pha cho máy nén khí: Tính kVA theo dòng khởi động

Máy nén khí tạo tải điện như thế nào?

Hệ thống máy nén khí công nghiệp (đặc biệt là dòng máy nén khí trục vít) sử dụng nguồn điện 3 pha 4 dây (380V) với cơ chế vận hành chịu tải đặc thù:

• Động cơ điện chính (Main Motor): Đóng vai trò truyền động trực tiếp hoặc qua dâyuro-pulley để ép khí. Động cơ này tiêu thụ công suất lớn nhất trong toàn bộ cụm máy.

• Cơ chế nạp tải và không tải (Load/Unload): Khi áp suất trong bình chứa đạt ngưỡng cài đặt, van hút đóng lại, máy chuyển sang chế độ chạy không tải (unload) để tiết kiệm năng lượng; khi áp suất tụt xuống, van mở ra và máy đột ngột quay về chế độ có tải (load). Sự thay đổi trạng thái liên tục này tạo ra các biến động dòng điện đột ngột trên lưới.

• Hệ thống điều khiển và khởi động: Các máy nén khí công suất vừa và lớn thường ứng dụng phương pháp khởi động sao – tam giác (Star-Delta), khởi động mềm (Soft starter) hoặc tích hợp biến tần để hạn chế xung dòng, nhưng dòng điện khởi động ban đầu vẫn đòi hỏi một lượng công suất phản kháng khổng lồ từ nguồn điện cấp.

Đọc kW/HP và dòng định mức

Để chọn được máy ổn áp phù hợp, kỹ thuật viên cần bóc tách các thông số in trên bảng thông số (nameplate) của động cơ máy nén khí:

• Công suất danh định (kW hoặc Mã lực – HP): Ví dụ các dòng máy nén khí phổ biến cho xưởng vừa có công suất từ 7.5kW (10HP), 11kW (15kW), 15kW (20HP) cho đến các hệ thống lớn từ 37kW đến 55kW hoặc cao hơn. Cần nhớ quy đổi chuẩn: 1 HP tương đương 0.746 kW.

• Dòng điện định mức (Rated Current – Ampe): Là thông số thể hiện mức dòng điện chạy qua động cơ khi máy hoạt động ổn định ở định mức tối đa.

• Hệ số công suất (cos phi) và hiệu suất (eta): Thường dao động trong khoảng từ 0.80 đến 0.85. Đây là thông số cốt lõi để quy đổi công suất cơ học sang công suất điện biểu kiến (kVA).

Ước tính dòng khởi động

Đặc tính cơ học của máy nén khí là phải khởi động chống lại áp suất tồn dư trong bình chứa hoặc chống lại lực nén tĩnh ban đầu, khiến dòng điện khởi động (Inrush Current) tăng vọt:

• Xung dòng quá độ: Đối với máy nén khí khởi động theo phương pháp sao – tam giác truyền thống, dòng khởi động vẫn có thể cao gấp 2.5 đến 3 lần dòng định mức. Đối với các dòng máy nén khí piston cũ khởi động trực tiếp (Direct-on-line), dòng xung đột biến có thể vọt lên gấp 5 đến 7 lần.

• Hệ số dự phòng dòng khởi động: Nếu không tính toán kỹ yếu tố này, ngay khi máy nén khí bấm nút chạy, dòng điện tăng vọt sẽ vượt quá khả năng chịu tải tức thời của ổn áp, dẫn đến sụt áp đầu ra, làm chập chờn hệ thống điều khiển PLC của máy nén hoặc làm sập aptomat bảo vệ của ổn áp.

Tính kVA ổn áp có dự phòng

Để máy ổn áp vận hành mát mẻ, bền bỉ và không bao giờ bị quá tải khi máy nén khí chuyển đổi trạng thái từ không tải sang có tải, công thức tính dung lượng kVA chuẩn công nghiệp được áp dụng như sau:

kVA = (kW / cos phi) * Hệ số dự phòng dòng khởi động

Quy tắc chọn hệ số dự phòng:

• Đối với máy nén khí có tích hợp biến tần hoặc khởi động mềm: Nhân hệ số dự phòng từ 1.5 đến 1.8 lần.
• Đối với máy nén khí sử dụng phương pháp khởi động sao – tam giác tiêu chuẩn: Bắt buộc nhân hệ số dự phòng từ 2 đến 2.5 lần.

Ví dụ thực tế: Một xưởng cơ khí sử dụng máy nén khí trục vít công suất 15kW (khoảng 20HP), sử dụng cơ chế sao – tam giác. Công suất biểu kiến cơ bản là 15 / 0.85 tương đương 17.6 kVA. Áp dụng hệ số dự phòng an toàn 2.2, dung lượng ổn áp 3 pha tối thiểu cần đầu tư là: 17.6 kVA * 2.2 tương đương 38.7 kVA.

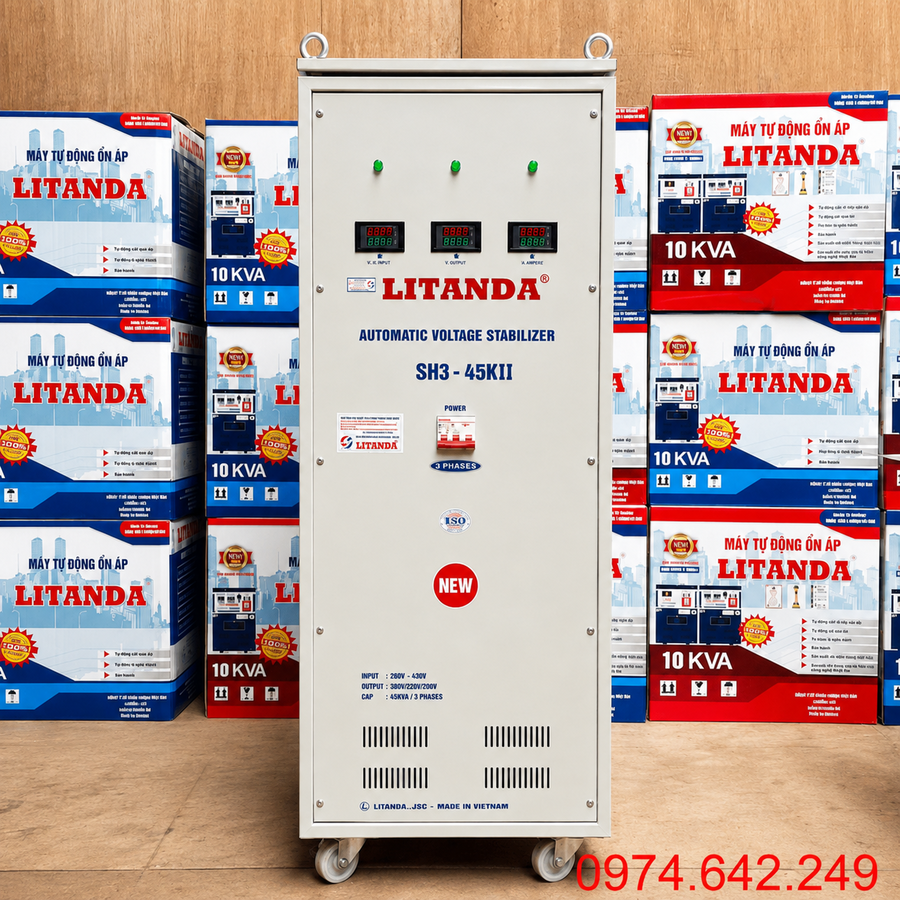

Giải pháp thực tế: Chủ đầu tư nên chọn dòng ổn áp 3 pha 45kVA hoặc 50kVA để đảm bảo an toàn tuyệt đối.

Dải điện áp khi xưởng ở cuối nguồn

Vị trí địa lý của nhà xưởng hay khu sản xuất quyết định trực tiếp đến việc lựa chọn dải điện áp đầu vào cho ổn áp máy nén khí, đặc biệt là khi xem xét chất lượng thực tế của lưới điện hạ thế truyền tải:

• Dải điện áp 260V – 430V: Phù hợp với các xưởng nằm trong khu công nghiệp tập trung, gần trạm biến áp, nơi lưới điện 3 pha tương đối ổn định và biên độ dao động nhỏ. Tại các khu vực này, đường dây tải ngắn và tiết diện lớn giúp hạn chế tối đa tình trạng sụt áp trên đường truyền.

• Dải điện áp 160V – 430V (Dải siêu rộng): Là lựa chọn bắt buộc cho các xưởng sản xuất nằm ở khu vực ngoại thành, làng nghề, vùng ven hoặc cuối nguồn đường dây truyền tải. Vào giờ cao điểm, khi các hộ gia đình và nhà xưởng xung quanh đồng loạt bật máy móc, điện lưới hạ thế có thể sụt sâu xuống dưới 200V pha.

• Hậu quả nếu chọn sai dải điện: Nếu chủ đầu tư lựa chọn dòng ổn áp dải hẹp cho khu vực này, khi điện lưới sụt sâu, ổn áp sẽ bị tê liệt, không thể kéo điện áp về chuẩn 380V. Khi đó, máy nén khí không đủ áp lực điện để hút tải, dẫn đến việc động cơ quá nhiệt, rơ-le nhảy liên tục hoặc biến tần và hệ thống điều khiển PLC lập tức báo lỗi thấp áp, làm gián đoạn toàn bộ dây chuyền sản xuất.

Một máy và nhiều máy nén khác nhau ra sao?

Phương án bố trí phụ tải trong xưởng sẽ thay đổi hoàn toàn cách cấu hình hệ thống ổn áp:

Trường hợp chạy một máy nén khí độc lập: Dễ tính toán, dung lượng ổn áp chỉ cần tập trung đáp ứng đúng công suất và dòng khởi động của riêng motor máy nén đó cộng với một biên độ nhỏ cho các thiết bị phụ trợ đi kèm (quạt làm mát, sấy khí).

Trường hợp xưởng chạy nhiều máy nén khí song song:

• Nguy cơ: Nếu các máy nén khí cùng khởi động đồng thời hoặc thời điểm chuyển đổi trạng thái “load” trùng nhau, tổng dòng khởi động cộng dồn sẽ tạo ra cú sốc công suất cực lớn.
• Giải pháp: Không được cộng dồn đơn giản tổng công suất kW của tất cả các máy nhân với hệ số. Thay vào đó, cần tính công suất của máy nén khí lớn nhất cộng với tổng công suất định mức của các máy còn lại, sau đó nhân hệ số đồng thời và hệ số dự phòng tải. Hoặc phương án tối ưu hơn cho xưởng lớn là lắp đặt các ổn áp chuyên dụng độc lập cho từng cụm máy nén khí riêng biệt.

Checklist trước khi chọn model

Trước khi quyết định ký hợp đồng mua thiết bị ổn áp cho hệ thống máy nén khí, hãy đối chiếu đầy đủ các tiêu chí kỹ thuật trong checklist sau:

• Đã đọc kỹ nameplate motor: Ghi nhận chính xác công suất (kW/HP), dòng điện định mức (A) và phương pháp khởi động của máy nén khí.

• Đã tính hệ số dự phòng dòng khởi động: Đã nhân hệ số từ 2.0 đến 2.5 lần để bù đắp xung dòng quá độ lúc motor kéo tải.

• Đã khảo sát dải điện áp thực tế: Xác định chính xác điện áp lưới thấp nhất (Min) vào giờ cao điểm tại xưởng để chọn đúng dải 260V hay dải siêu rộng 160V.

• Đã xem xét công nghệ ổn áp: Ưu tiên chọn ổn áp khô 3 pha công suất lớn hoặc ổn áp ngâm dầu nếu nhà xưởng vận hành liên tục 24/7 trong môi trường nhiều bụi bẩn, mạt sắt.

• Đã tính toán dư địa mở rộng: Đã cộng thêm biên độ dự phòng 20% đến 30% công suất để chuẩn bị cho kế hoạch mua thêm máy nén khí thứ hai trong tương lai gần.
