Ổn Áp Cách Ly 10KVA 3 Pha 260V-430V Ra 380V/220V

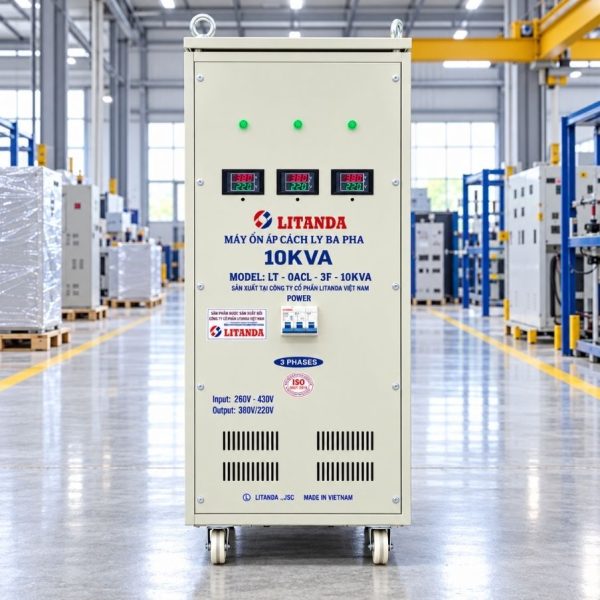

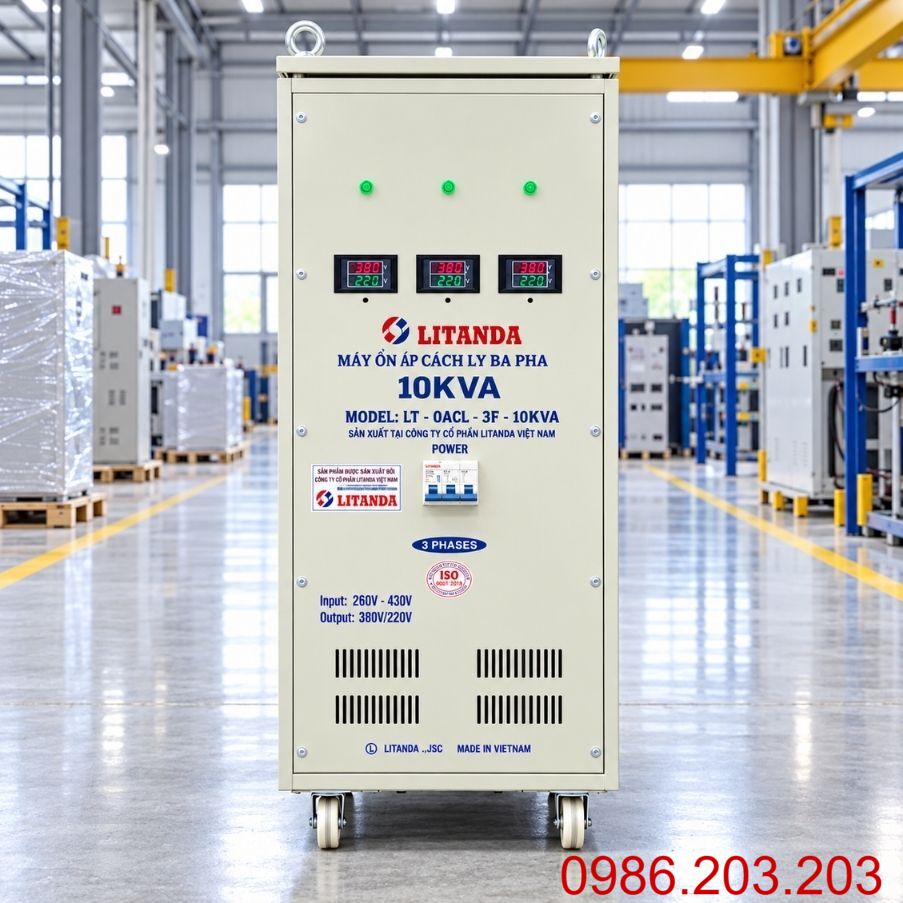

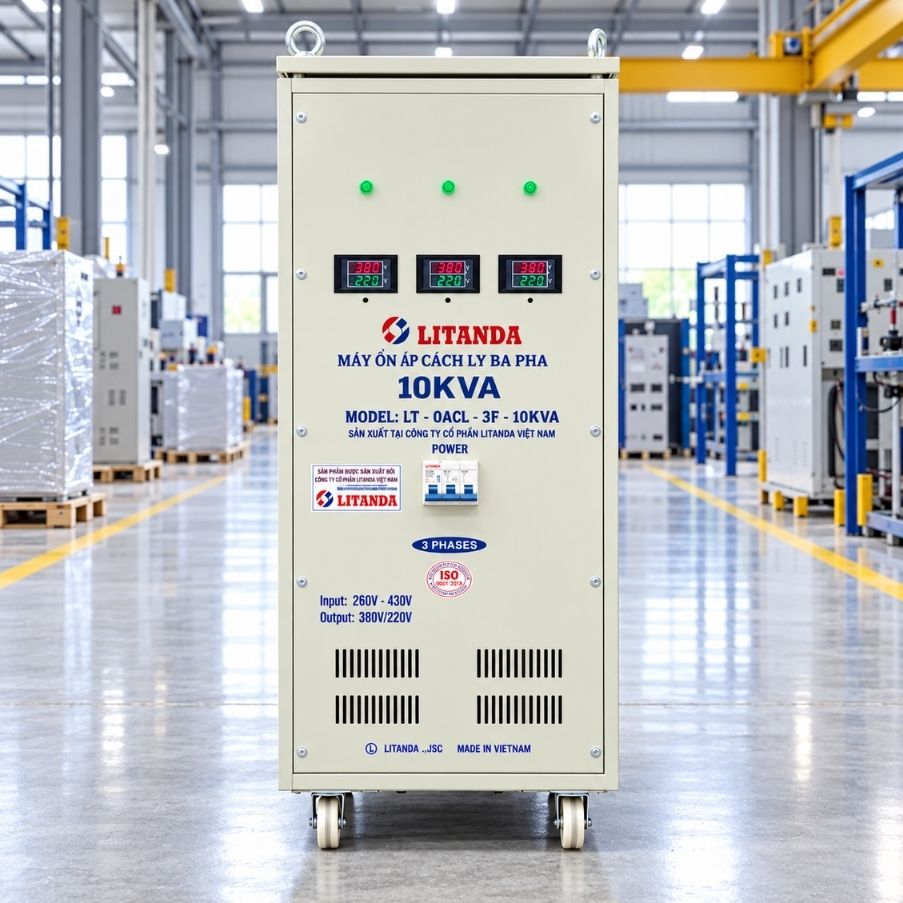

Ổn Áp Cách Ly 10KVA 3 Pha 260V-430V

Ổn áp cách ly 10KVA 3 pha 260V-430V là thiết bị kết hợp hai chức năng trong cùng một hệ thống: tự động ổn định điện áp và cách ly điện giữa nguồn đầu vào với phụ tải phía sau. Thiết bị phù hợp với những hệ thống điện 3 pha có điện áp thường xuyên dao động nhưng vẫn yêu cầu nguồn cấp ổn định hơn cho máy móc và thiết bị kỹ thuật.

Khi điện áp đầu vào thay đổi trong phạm vi 260V-430V, bộ điều khiển liên tục giám sát và tác động lên cơ cấu điều áp để tự động nâng hoặc hạ điện áp. Đồng thời, phần biến áp cách ly sử dụng cuộn sơ cấp và cuộn thứ cấp độc lập, truyền năng lượng bằng cảm ứng điện từ mà không có kết nối dẫn điện trực tiếp giữa hai phía.

Thiết bị phù hợp với các trường hợp:

• Nguồn điện 3 pha thường xuyên biến động: Điện áp thay đổi theo giờ cao điểm, phụ tải hoặc quá trình vận hành của hệ thống.
• Hệ thống cần cách ly nguồn: Phù hợp với tủ điều khiển, thiết bị đo lường, máy móc kỹ thuật và các phụ tải yêu cầu tách biệt điện với lưới phía trước.
• Cần sử dụng cả 380V và 220V: Có thể cấp nguồn cho tải 3 pha và tải 1 pha khi cuộn thứ cấp được thiết kế theo cấu hình phù hợp.
• Thiết bị nhạy với biến động điện áp: Hỗ trợ duy trì nguồn cấp ổn định hơn cho các hệ thống điều khiển và thiết bị điện tử.
• Khu vực điện yếu: Dải 260V-430V phù hợp với nguồn có mức sụt áp tương đối lớn nhưng không thường xuyên thấp hơn giới hạn 260V.

Thông Số Kỹ Thuật Ổn Áp Cách Ly 3 Pha 10KVA

10KVA Là Công Suất Biểu Kiến, Không Phải 10kW

Công suất định mức của thiết bị là:

10KVA = 10.000VA

Trong đó, kVA là công suất biểu kiến, còn kW là công suất tác dụng. Hai đại lượng này không nên được coi là tương đương nếu chưa xác định hệ số công suất của phụ tải.

Quan hệ cơ bản:

P = S × cosφ

Vì vậy, khi lựa chọn ổn áp cách ly 10KVA cần đánh giá đầy đủ:

• Tổng tải hoạt động đồng thời.
• Hệ số công suất của phụ tải.
• Dòng điện vận hành thực tế.
• Loại tải 1 pha hay 3 pha.
• Đặc tính của motor nếu có.
• Dòng khởi động.
• Thời gian vận hành liên tục.
• Mức điện áp thấp nhất tại vị trí sử dụng.

Đặc biệt với motor, máy bơm hoặc máy nén khí, không nên chỉ so sánh trực tiếp công suất kW của tải với mức 10KVA để kết luận máy có phù hợp hay không.

Dòng Điện Đầu Ra Của Máy 10KVA Ở 380V

Với tải 3 pha cân bằng, dòng điện được tính theo công thức:

I = S / (√3 × U)

Trong đó:

S = 10.000VA
U = 380V

Suy ra:

I ≈ 15,2A

Như vậy, khi khai thác đủ công suất 10KVA tại đầu ra 380V, dòng điện lý thuyết khoảng 15,2A trên mỗi pha trong điều kiện tải cân bằng.

Thông số này là cơ sở tham khảo khi lựa chọn cáp điện, MCCB, đầu cos và các thiết bị đóng cắt. Tuy nhiên, phương án thực tế vẫn cần tính thêm chiều dài tuyến, cách đi dây, nhiệt độ môi trường và đặc tính của phụ tải.

Đầu Ra 380V/220V Được Hiểu Như Thế Nào?

Nếu cuộn thứ cấp được thiết kế theo cấu hình 3 pha 4 dây đấu sao, máy có thể cung cấp hai mức điện áp:

• 380V giữa hai pha để cấp cho tải 3 pha.
• 220V giữa một pha và dây trung tính N để cấp cho tải 1 pha.

Quan hệ cơ bản:

220V × √3 ≈ 380V

Nhờ cấu hình này, cùng một thiết bị có thể phục vụ đồng thời tải 3 pha và tải 1 pha nếu sơ đồ đầu ra được thiết kế tương ứng.

Tuy nhiên, cần hiểu rằng 10KVA là tổng công suất biểu kiến của toàn bộ máy. Không phải đầu ra 380V có riêng 10KVA và đầu 220V có thêm 10KVA.

Khi sử dụng nhiều phụ tải 220V, nên phân bố tương đối đều giữa các pha để hạn chế lệch tải và phát nhiệt cục bộ.

Nguyên Lý Hoạt Động Của Ổn Áp Cách Ly 10KVA 3 Pha

Ổn áp cách ly 10KVA hoạt động dựa trên sự phối hợp giữa hệ thống điều chỉnh điện áp tự động và biến áp cách ly sơ cấp-thứ cấp.

Quá trình vận hành gồm:

• Giám sát điện áp đầu vào: Bộ điều khiển liên tục theo dõi nguồn điện 3 pha.
• Phát hiện sai lệch: Khi điện áp tăng hoặc giảm, hệ thống xác định mức cần hiệu chỉnh.
• Điều khiển cơ cấu ổn áp: Bộ phận điều áp nhận tín hiệu từ mạch điều khiển và thực hiện điều chỉnh.
• Tự động nâng hoặc hạ áp: Máy bù điện áp theo tình trạng nguồn thực tế.
• Truyền năng lượng qua biến áp cách ly: Cuộn sơ cấp tạo từ trường và cảm ứng điện áp sang cuộn thứ cấp.
• Cấp nguồn 380V/220V: Điện áp sau khi ổn định và cách ly được đưa tới phụ tải theo đúng sơ đồ thiết kế.
• Tiếp tục giám sát: Hệ thống duy trì quá trình điều chỉnh khi nguồn điện tiếp tục biến động.

Nhờ cấu tạo cuộn sơ cấp và thứ cấp độc lập, phụ tải phía sau không nối dẫn điện trực tiếp với nguồn đầu vào.

Điểm Nổi Bật Của Ổn Áp Cách Ly 10KVA Dải 260V-430V

Ổn áp cách ly 10KVA dải 260V-430V phù hợp với những hệ thống cần đồng thời ổn định điện áp và cách ly nguồn, nhưng không nhất thiết phải sử dụng dải đầu vào quá rộng.

Một số đặc điểm đáng chú ý:

• Dải đầu vào 260V-430V: Phù hợp với nguồn điện 3 pha có mức dao động tương đối rộng.
• Công suất 10KVA: Đáp ứng các cụm phụ tải có tổng công suất nằm trong khả năng thiết kế.
• Đầu ra 380V/220V: Có thể phục vụ cả tải 3 pha và tải 1 pha theo đúng cấu hình đầu ra.
• Cách ly sơ cấp-thứ cấp: Tạo sự tách biệt về điện giữa nguồn lưới và phụ tải.
• Tự động điều chỉnh điện áp: Máy chủ động nâng hoặc hạ áp khi nguồn thay đổi.
• Phù hợp với thiết bị kỹ thuật: Có thể sử dụng cho tủ điều khiển, máy CNC, thiết bị đo lường và hệ thống thử nghiệm.
• Cấu hình linh hoạt: Trung tính, điện áp đầu ra và hệ thống bảo vệ có thể được thiết kế theo nhu cầu sử dụng thực tế.

Dải 260V-430V phù hợp hơn với những hệ thống mà điện áp đầu vào không thường xuyên sụt dưới 260V, giúp lựa chọn máy sát với điều kiện nguồn thực tế hơn.

Ứng Dụng Của Ổn Áp 3 Pha Cách Ly 10KVA

Ổn áp cách ly 10KVA phù hợp với các hệ thống có tổng tải ở mức phù hợp nhưng đồng thời yêu cầu nguồn điện ổn định và khả năng cách ly giữa lưới với thiết bị sử dụng.

Một số ứng dụng điển hình gồm:

• Tủ điều khiển công nghiệp: Cấp nguồn cho PLC, relay, bộ nguồn và các thiết bị điều khiển.
• Máy CNC: Có thể sử dụng cho cụm tải hoặc phần điều khiển khi công suất phù hợp.
• Máy đo và thiết bị kiểm tra: Phù hợp với bàn test, khu vực kiểm định và hệ thống bảo trì.
• Thiết bị điện tử công nghiệp: Hỗ trợ duy trì điện áp ổn định hơn khi nguồn đầu vào biến động.
• Phòng thí nghiệm: Cấp nguồn cách ly cho các thiết bị có yêu cầu kỹ thuật phù hợp.
• Dây chuyền sản xuất: Sử dụng cho cụm phụ tải có tổng công suất nằm trong khả năng 10KVA.
• Hệ thống R&D: Phù hợp với bàn thử nghiệm và các thiết bị nghiên cứu.
• Tủ điện máy móc: Có thể cấp đồng thời nguồn 380V và 220V nếu sơ đồ đầu ra cho phép.

Đối với motor, máy bơm hoặc máy nén khí, cần tính thêm dòng khởi động và đặc tính vận hành trước khi lựa chọn.

Hướng Dẫn Lắp Đặt Ổn Áp Cách Ly 10KVA

Ổn áp cách ly 10KVA nên được lắp tại khu vực khô ráo, thông thoáng, hạn chế bụi và thuận tiện kiểm tra, bảo dưỡng. Trước khi đấu nối cần xác định chính xác nguồn vào, đầu ra, thứ tự pha, dây trung tính và hệ thống tiếp địa.

Các hạng mục cần chú ý:

• Nguồn đầu vào: Xác nhận nguồn 3 pha nằm trong phạm vi 260V-430V.
• Đầu ra: Phân biệt rõ 380V pha-pha và 220V pha-N nếu máy có trung tính.
• Cáp điện: Lựa chọn theo dòng tải thực tế, chiều dài tuyến và phương pháp lắp đặt.
• MCCB: Chọn theo dòng vận hành, đặc tính phụ tải và yêu cầu bảo vệ.
• Tiếp địa: Vỏ máy cần được nối PE đúng kỹ thuật.
• Đầu cos, terminal: Thi công chắc chắn, bảo đảm bề mặt tiếp xúc tốt và lực siết phù hợp.
• Tải 220V: Nên phân bố hợp lý giữa các pha để hạn chế lệch tải.
• Thông gió: Không che kín các vị trí tản nhiệt và tránh đặt máy sát nguồn nhiệt.

Sau khi hoàn tất đấu nối, nên kiểm tra máy ở trạng thái chưa mang tải trước. Tiếp theo, đưa phụ tải vào từng bước và theo dõi điện áp đầu vào, điện áp đầu ra, dòng từng pha và nhiệt độ tại các điểm đấu nối để đánh giá tình trạng vận hành.
