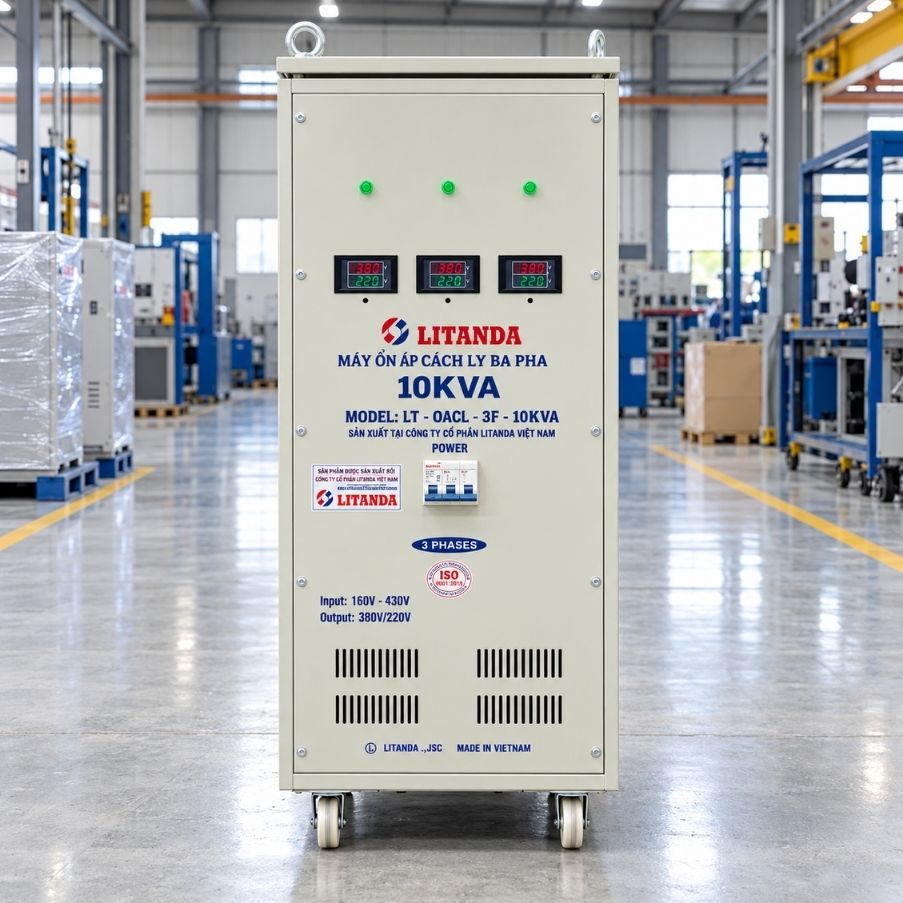

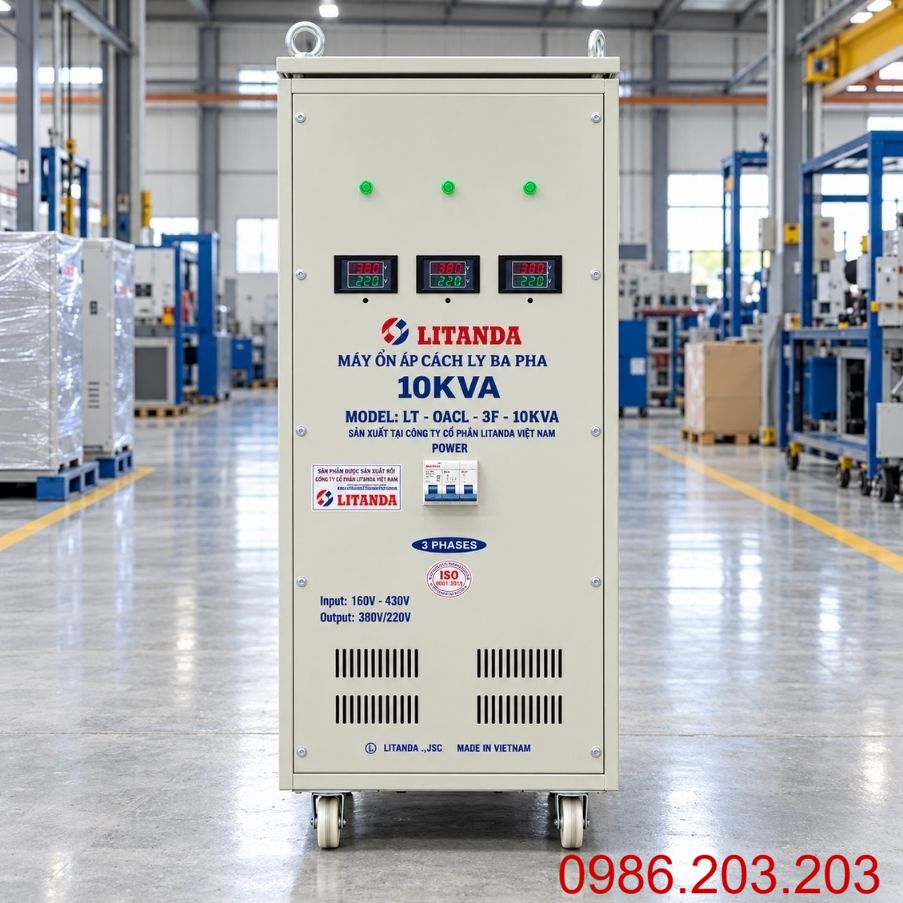

Ổn Áp Cách Ly 10KVA 3 Pha 160V-430V Ra 380V/220V

Ổn Áp Cách Ly 10KVA 3 Pha 160V-430V

Ổn áp cách ly 10KVA 3 pha 160V-430V là thiết bị kết hợp ổn định điện áp tự động và cách ly điện giữa nguồn vào với phụ tải phía sau. Máy được thiết kế cho hệ thống điện 3 pha có điện áp dao động rộng, đồng thời yêu cầu nguồn đầu ra ổn định hơn và tách biệt về điện với lưới cấp.

Khi điện áp đầu vào tăng hoặc giảm trong phạm vi 160V-430V, bộ điều khiển sẽ tác động lên cơ cấu ổn áp để tự động nâng hoặc hạ điện áp. Phần biến áp cách ly sử dụng cuộn sơ cấp và cuộn thứ cấp độc lập, năng lượng được truyền qua hiện tượng cảm ứng điện từ thay vì có kết nối dẫn điện trực tiếp giữa hai phía.

Thiết bị phù hợp với nhiều điều kiện sử dụng:

• Nguồn điện 3 pha biến động mạnh: Điện áp thay đổi theo thời điểm, phụ tải hoặc điều kiện vận hành của hệ thống.
• Khu vực điện yếu: Phù hợp với nguồn có hiện tượng sụt áp rõ khi nhiều thiết bị cùng hoạt động.
• Thiết bị yêu cầu nguồn cách ly: Tạo sự tách biệt điện giữa lưới đầu vào và phụ tải phía sau.
• Cần sử dụng 380V và 220V: Có thể cấp cho tải 3 pha và tải 1 pha nếu cuộn thứ cấp được thiết kế theo sơ đồ phù hợp.
• Phụ tải yêu cầu điện áp ổn định: Thích hợp với tủ điều khiển, thiết bị đo lường, máy móc kỹ thuật và hệ thống điện tử công nghiệp.

Thông Số Kỹ Thuật Ổn Áp Cách Ly 3 Pha 10KVA

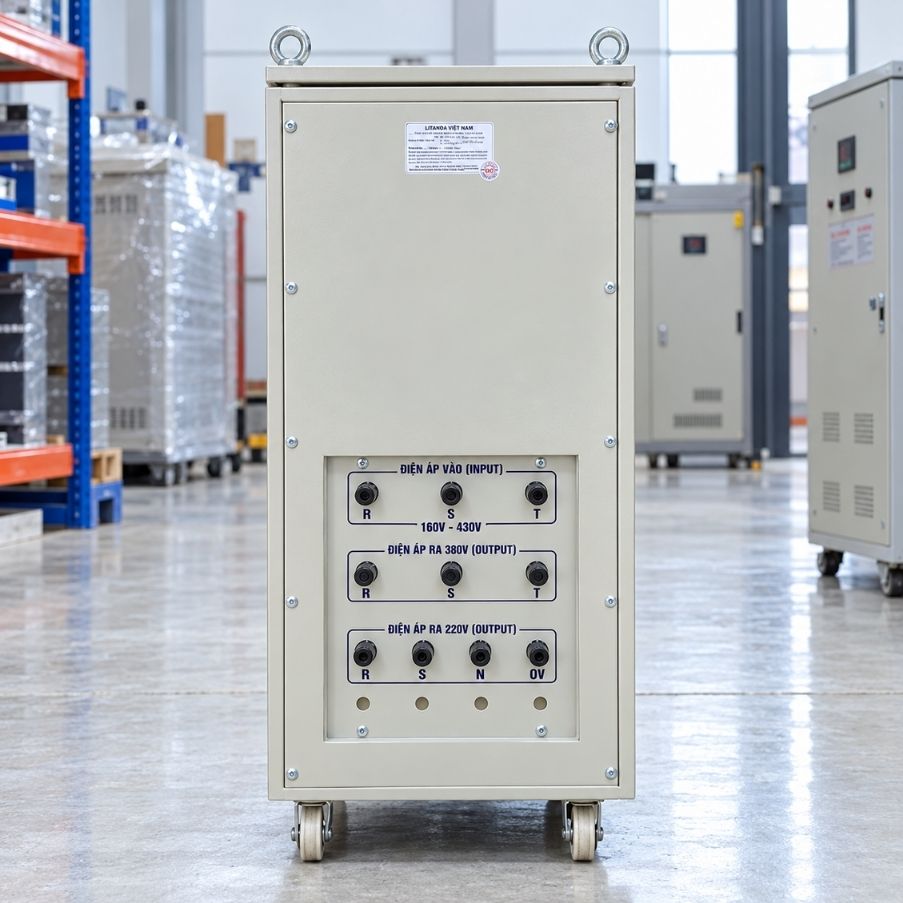

Với đầu ra 380V/220V, cần xác định đúng sơ đồ đấu dây của máy trước khi sử dụng. Nếu cuộn thứ cấp được đấu sao và có đưa dây trung tính N ra ngoài, 380V thường được lấy giữa hai pha, còn 220V được lấy giữa một pha và dây trung tính.

Nguyên Lý Hoạt Động Của Ổn Áp Cách Ly 10KVA 3 Pha

Ổn áp cách ly 10KVA hoạt động dựa trên sự phối hợp giữa hệ thống điều chỉnh điện áp tự động và biến áp cách ly sơ cấp-thứ cấp. Nhờ đó, thiết bị vừa có khả năng xử lý điện áp đầu vào biến động, vừa tạo sự tách biệt về điện giữa nguồn và tải.

Quá trình hoạt động cơ bản gồm:

• Giám sát điện áp đầu vào: Bộ điều khiển liên tục theo dõi trạng thái nguồn điện 3 pha trong quá trình vận hành.
• Xác định mức sai lệch: Khi điện áp tăng hoặc giảm, hệ thống phân tích mức cần hiệu chỉnh.
• Điều khiển cơ cấu ổn áp: Tín hiệu được truyền tới bộ phận điều chỉnh để thay đổi điện áp theo yêu cầu.
• Tự động nâng hoặc hạ áp: Khi nguồn thấp, máy thực hiện nâng áp; khi nguồn cao, hệ thống chuyển sang hạ áp.
• Truyền năng lượng qua biến áp cách ly: Cuộn sơ cấp tạo từ trường và cảm ứng điện áp sang cuộn thứ cấp mà không có kết nối dẫn điện trực tiếp.
• Cấp nguồn 380V/220V: Điện áp sau quá trình ổn định và cách ly được đưa tới phụ tải theo đúng sơ đồ thiết kế.
• Giám sát liên tục: Chu trình điều chỉnh được thực hiện tự động khi điện áp nguồn tiếp tục thay đổi.

Nhờ cấu trúc cuộn sơ cấp và thứ cấp độc lập, hệ thống phụ tải phía sau được cách ly về điện với nguồn đầu vào.

10KVA Không Đồng Nghĩa Với 10kW

Công suất định mức của máy là:

10KVA = 10.000VA

Trong đó, KVA là công suất biểu kiến, còn kW là công suất tác dụng. Hai đại lượng này không nên được quy đổi trực tiếp nếu chưa biết hệ số công suất của phụ tải.

Khi cần xác định công suất thực có thể sử dụng:

P = S × cosφ

Vì vậy, lựa chọn ổn áp cách ly 10KVA cần căn cứ vào nhiều yếu tố chứ không chỉ dựa trên tổng số kW ghi trên thiết bị.

Các thông số cần quan tâm gồm:

• Tổng tải thực tế hoạt động đồng thời.
• Hệ số công suất của phụ tải.
• Dòng điện vận hành.
• Tải 1 pha hay 3 pha.
• Có sử dụng motor hay không.
• Dòng khởi động của motor.
• Thời gian vận hành liên tục.
• Mức điện áp thấp nhất của nguồn.

Đặc biệt với motor, bơm hoặc máy nén, cần tính thêm dòng khởi động trước khi kết luận công suất 10KVA có phù hợp hay không.

Ổn Áp Cách Ly Khác Ổn Áp Thông Thường Như Thế Nào?

Ổn áp thông thường chủ yếu thực hiện nhiệm vụ điều chỉnh điện áp, tức tự động nâng hoặc hạ điện áp khi nguồn đầu vào biến động.

Trong khi đó, ổn áp cách ly được bổ sung thêm phần biến áp có cuộn sơ cấp và cuộn thứ cấp độc lập, giúp tách biệt về điện giữa nguồn vào và phụ tải.

Có thể phân biệt ngắn gọn:

Ổn áp thông thường = Điều chỉnh và ổn định điện áp.

Biến áp cách ly = Cách ly nguồn + biến đổi điện áp theo tỷ số cuộn dây.

Ổn áp cách ly = Ổn định điện áp + cách ly nguồn.

Vì vậy, ổn áp cách ly phù hợp với những hệ thống vừa có hiện tượng điện áp dao động, vừa yêu cầu nguồn cấp phía sau được cách ly với lưới điện đầu vào.

Điểm Nổi Bật Của Ổn Áp Cách Ly 10KVA Dải 160V-430V

Ổn áp cách ly 10KVA nổi bật nhờ khả năng kết hợp dải điện áp đầu vào rất rộng với chức năng cách ly điện, phù hợp với các hệ thống có yêu cầu cao hơn so với ổn áp thông thường.

Một số đặc điểm đáng chú ý gồm:

• Dải đầu vào 160V-430V: Phù hợp với những khu vực có nguồn điện 3 pha dao động mạnh hoặc sụt áp sâu.
• Công suất 10KVA: Đáp ứng các cụm phụ tải có tổng công suất nằm trong khả năng thiết kế của máy.
• Đầu ra 380V/220V: Có thể phục vụ cả tải 3 pha và tải 1 pha theo đúng cấu hình cuộn thứ cấp.
• Cách ly sơ cấp-thứ cấp: Tạo sự tách biệt về điện giữa nguồn lưới và thiết bị sử dụng.
• Điều chỉnh điện áp tự động: Máy chủ động nâng hoặc hạ áp theo tình trạng nguồn thực tế.
• Phù hợp với tải kỹ thuật: Có thể sử dụng cho tủ điều khiển, thiết bị đo, hệ thống thử nghiệm và nhiều loại máy móc công nghiệp.
• Cấu hình linh hoạt: Điện áp đầu ra, dây trung tính và phương án bảo vệ có thể được thiết kế theo yêu cầu sử dụng.

Do dải đầu vào xuống tới 160V, một yếu tố cần đặc biệt quan tâm là khả năng mang tải khi điện áp nguồn xuống thấp. Việc này nên được xác nhận theo thiết kế thực tế của máy thay vì chỉ dựa trên công suất danh định 10KVA.

Ứng Dụng Của Ổn Áp 3 Pha Cách Ly 10KVA

Ổn áp cách ly 10KVA phù hợp với những hệ thống vừa yêu cầu ổn định điện áp, vừa cần cách ly nguồn điện để phục vụ các thiết bị kỹ thuật hoặc phụ tải công nghiệp.

Một số ứng dụng phổ biến gồm:

• Tủ điều khiển công nghiệp: Cấp nguồn cho PLC, relay, bộ nguồn và các thiết bị điều khiển có công suất phù hợp.
• Máy CNC: Có thể sử dụng cho cụm máy hoặc phần điều khiển khi tổng tải nằm trong khả năng của thiết bị.
• Máy đo và thiết bị kiểm tra: Phù hợp với phòng test, khu vực kiểm định và hệ thống bảo trì.
• Thiết bị điện tử công nghiệp: Hỗ trợ duy trì nguồn điện ổn định hơn khi điện áp lưới thường xuyên biến động.
• Phòng thí nghiệm: Cấp nguồn cách ly cho các hệ thống có yêu cầu kỹ thuật phù hợp.
• Dây chuyền sản xuất: Sử dụng cho cụm phụ tải có tổng công suất nằm trong giới hạn 10KVA.
• Hệ thống nghiên cứu và R&D: Phù hợp với bàn thử nghiệm, thiết bị đo và các hệ thống phát triển sản phẩm.
• Tủ điện máy móc: Có thể cấp nguồn cho cả tải 380V và 220V nếu sơ đồ đầu ra được thiết kế tương ứng.

Đối với motor, bơm, quạt hoặc máy nén, cần kiểm tra dòng định mức và dòng khởi động trước khi lựa chọn để tránh tình trạng điện áp sụt hoặc thiết bị bảo vệ tác động khi khởi động tải.

Hướng Dẫn Lắp Đặt Ổn Áp Cách Ly 10KVA

Ổn áp cách ly 10KVA nên được bố trí tại khu vực khô ráo, thông thoáng, hạn chế bụi và thuận tiện cho việc kiểm tra, bảo dưỡng. Trước khi đấu nối cần xác định rõ nguồn đầu vào, đầu ra, thứ tự pha, dây trung tính và hệ thống tiếp địa.

Các hạng mục cần chú ý:

• Nguồn đầu vào: Xác nhận đúng nguồn điện 3 pha và điện áp nằm trong phạm vi 160V-430V theo thiết kế.
• Đầu ra: Phân biệt rõ điện áp 380V pha-pha và 220V pha-N nếu máy có dây trung tính.
• Cáp điện: Lựa chọn theo dòng tải thực tế, chiều dài tuyến và phương pháp lắp đặt.
• MCCB: Cần phù hợp với dòng vận hành, đặc tính phụ tải và yêu cầu bảo vệ của hệ thống.
• Tiếp địa: Vỏ máy cần được nối PE đúng kỹ thuật theo thiết kế điện của công trình.
• Đầu cos, terminal: Phải được thi công chắc chắn, bảo đảm bề mặt tiếp xúc tốt và lực siết phù hợp.
• Tải 220V: Nên phân bố hợp lý giữa các pha để hạn chế tình trạng lệch tải.
• Thông gió: Không che kín khu vực tản nhiệt và tránh đặt máy sát nguồn nhiệt.

Sau khi hoàn tất đấu nối, nên kiểm tra máy ở trạng thái chưa mang tải trước. Tiếp theo, đưa phụ tải vào từng bước và theo dõi điện áp đầu vào, điện áp đầu ra, dòng từng pha và nhiệt độ tại các điểm đấu nối để đánh giá tình trạng vận hành.
