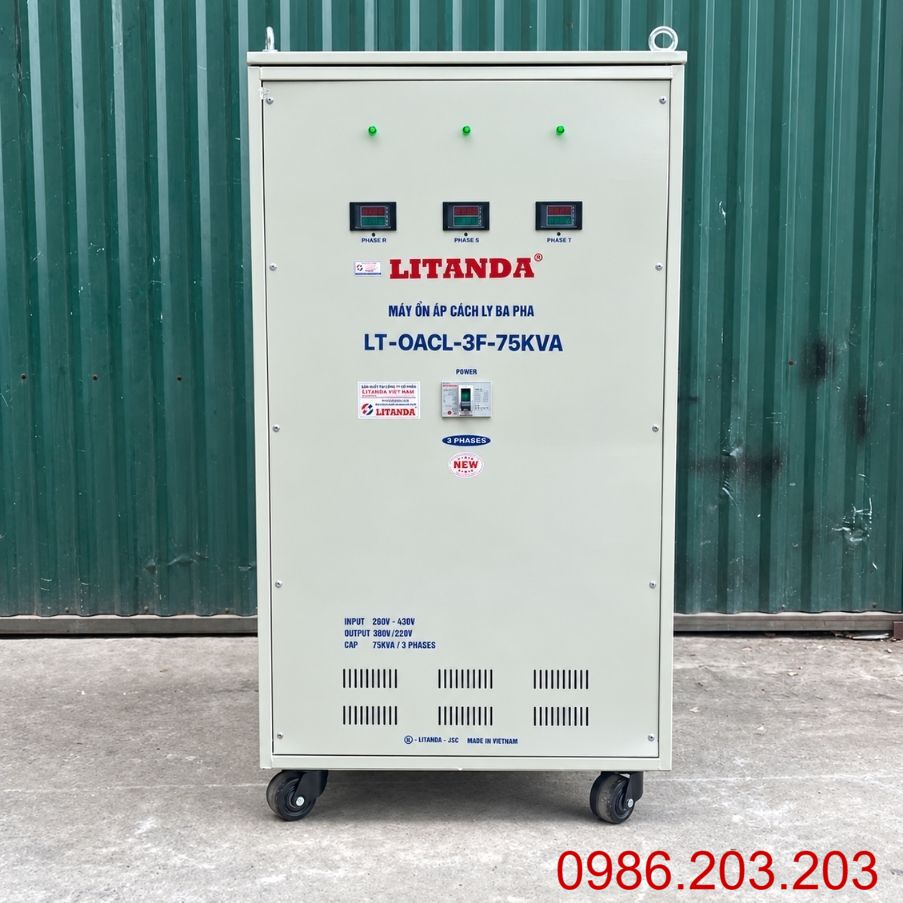

Ổn Áp Cách Ly 3 Pha 75KVA 160V-430V Ra 380V/220V

Ổn Áp Cách Ly 3 Pha 75KVA 160V-430V

Ổn áp cách ly 3 pha 75KVA 160V-430V ra 380V/220V là thiết bị điện công nghiệp tích hợp hai chức năng chính: ổn định điện áp và cách ly điện giữa nguồn đầu vào với hệ thống phụ tải. Thiết bị đặc biệt phù hợp với nhà xưởng, dây chuyền sản xuất và hệ thống máy móc hoạt động tại những khu vực có nguồn điện 3 pha thường xuyên dao động mạnh, nhất là tình trạng sụt áp sâu vào giờ cao điểm.

Với công suất biểu kiến 75KVA cùng dải điện áp đầu vào rộng từ 160V đến 430V, máy có thể đáp ứng nhiều nhóm tải công nghiệp khi được lựa chọn đúng theo dòng điện, đặc tính tải và chế độ vận hành. Tuy nhiên, khi điện áp đầu vào giảm sâu, dòng điện phía nguồn có thể tăng đáng kể, vì vậy cần đánh giá kỹ khả năng tải thực tế của máy tại vùng điện áp thấp.

Đặc Điểm Nổi Bật Của Ổn Áp Cách Ly 75KVA

Ổn áp cách ly 75KVA dải 160V-430V được thiết kế cho những hệ thống yêu cầu vừa ổn định điện áp, vừa tăng mức độ cách ly giữa nguồn điện và thiết bị sử dụng. Một số đặc điểm đáng chú ý gồm:

• Dải điện áp đầu vào rộng 160V-430V: Phù hợp với khu vực điện yếu, điện áp dao động lớn hoặc nhà xưởng nằm xa trạm biến áp.
• Công suất biểu kiến 75KVA: Đáp ứng các hệ thống có tổng tải nằm trong khả năng thiết kế của máy.
• Ổn định điện áp tự động: Hỗ trợ điều chỉnh điện áp đầu ra khi nguồn đầu vào tăng hoặc giảm trong phạm vi làm việc.
• Cách ly giữa sơ cấp và thứ cấp: Hai hệ cuộn dây độc lập về điện, giúp giảm sự liên hệ dẫn điện trực tiếp giữa nguồn và tải.
• Đầu ra 380V/220V: Có thể phục vụ đồng thời tải 3 pha và tải 1 pha nếu phía thứ cấp được thiết kế có dây trung tính N.
• Phù hợp nhiều nhóm tải: Có thể sử dụng cho motor, máy cơ khí, tủ điều khiển, hệ thống tự động hóa và các thiết bị công nghiệp phù hợp.
• Thích hợp cho khu vực cuối nguồn: Đặc biệt hữu ích khi điện áp thường xuyên tụt thấp trong thời gian sản xuất cao điểm.
• Thiết kế phục vụ môi trường công nghiệp: Phù hợp với hệ thống cần vận hành liên tục khi tải, thông gió và điều kiện lắp đặt đáp ứng yêu cầu kỹ thuật.

Cần lưu ý, chức năng cách ly không đồng nghĩa với chống điện giật tuyệt đối và không thay thế các biện pháp bảo vệ như tiếp địa PE, RCD/RCBO, SPD hoặc hệ thống bảo vệ quá dòng.

Cấu Tạo Và Nguyên Lý Hoạt Động

Cấu Tạo Chính

Ổn áp cách ly 3 pha 75KVA được cấu thành từ nhiều bộ phận phối hợp với nhau để thực hiện đồng thời chức năng ổn áp và cách ly nguồn.

Các bộ phận chính thường gồm:

• Phần ổn áp: Theo dõi sự thay đổi của điện áp đầu vào và thực hiện điều chỉnh trong phạm vi thiết kế.
• Biến áp cách ly: Sử dụng cuộn sơ cấp và cuộn thứ cấp độc lập về điện, truyền năng lượng thông qua cảm ứng điện từ.
• Mạch điều khiển: Tiếp nhận tín hiệu điện áp và điều khiển cơ cấu ổn áp hoạt động phù hợp.
• Thiết bị đóng cắt và bảo vệ: Cấu hình tùy theo từng model và yêu cầu hệ thống.

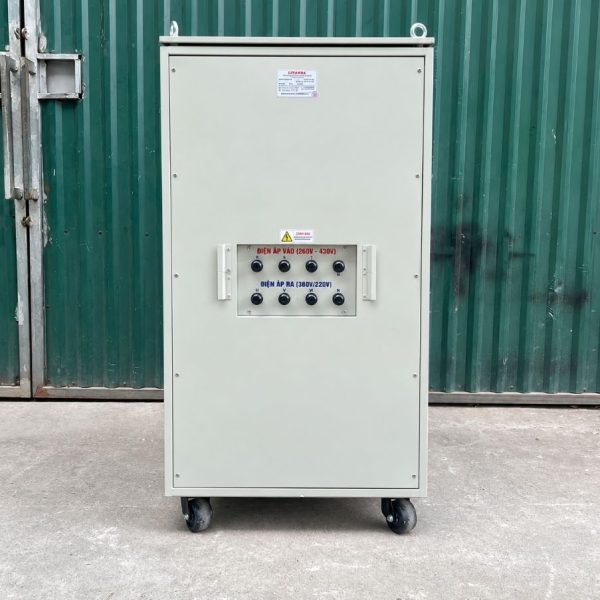

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha đầu vào với phụ tải phía đầu ra.
• Vỏ máy: Bảo vệ các bộ phận bên trong và cần được nối đất PE đúng kỹ thuật.

Các thông số như khả năng quá tải, sai số điện áp đầu ra, sơ đồ trung tính và cấu hình bảo vệ cần được xác nhận theo model thực tế.

Nguyên Lý Hoạt Động

Khi nguồn điện 3 pha được cấp vào máy, hệ thống điều khiển sẽ liên tục giám sát điện áp. Nếu nguồn thay đổi nhưng vẫn nằm trong dải thiết kế 160V-430V, cơ cấu ổn áp sẽ thực hiện bù tăng hoặc giảm để đưa điện áp đầu ra về mức phù hợp.

Sau quá trình điều chỉnh, năng lượng được truyền từ cuộn sơ cấp sang cuộn thứ cấp thông qua cảm ứng điện từ, tạo sự cách ly về điện giữa hai phía.

Quá trình hoạt động có thể hiểu theo trình tự:

Nguồn 3 pha → Giám sát và điều chỉnh điện áp → Cách ly sơ cấp/thứ cấp → Đầu ra 380V/220V

Thiết bị không có chức năng thay đổi tần số. Tần số đầu ra về cơ bản vẫn phụ thuộc vào tần số của nguồn điện đầu vào.

Thông Số Cơ Bản Của Ổn Áp Cách Ly 75KVA

Các thông số như kích thước, trọng lượng, hiệu suất, sai số điện áp đầu ra, khả năng quá tải và hệ thống bảo vệ cần được xác nhận theo hồ sơ kỹ thuật của model cụ thể.

Dòng Điện Đầu Ra 75KVA 3 Pha 380V Là Bao Nhiêu?

Với hệ thống điện 3 pha, dòng biểu kiến được xác định theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 75.000VA
• U = 380V

Thay số:

I = 75.000 / (1,732 × 380) ≈ 114A

Như vậy, tại đầu ra 3 pha 380V, dòng điện tương ứng với công suất biểu kiến 75KVA vào khoảng 114A trong điều kiện tải tương đối cân bằng.

Thông số này là cơ sở quan trọng khi lựa chọn:

• Dây dẫn đầu ra.
• MCCB hoặc thiết bị đóng cắt.
• Thanh cái.
• Đầu cốt.
• Hệ thống phân phối điện phía sau.

Trong thực tế, việc lựa chọn vẫn cần dựa trên dòng đo được, chiều dài tuyến cáp và điều kiện lắp đặt cụ thể.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải 160V-430V cho thấy thiết bị được thiết kế để làm việc trong điều kiện nguồn điện 3 pha có biên độ dao động rất lớn.

Nếu thông số 160V-430V được tính theo điện áp dây thì điện áp pha tương ứng về lý thuyết xấp xỉ:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với những trường hợp:

• Nhà xưởng nằm xa trạm biến áp.
• Điện áp thường xuyên tụt sâu vào giờ cao điểm.
• Đường dây cấp điện dài.
• Nhiều máy công suất lớn hoạt động đồng thời.
• Motor lớn khởi động làm điện áp giảm tạm thời.
• Nguồn điện có mức dao động lớn giữa các thời điểm trong ngày.

Tuy nhiên, cần hiểu đúng rằng dải đầu vào 160V-430V không đồng nghĩa máy luôn cung cấp đủ 75KVA tại mọi mức điện áp trong toàn dải. Khi điện áp đầu vào càng thấp, dòng phía nguồn càng có xu hướng tăng nếu phụ tải vẫn yêu cầu cùng mức công suất.

Khi Điện Áp Đầu Vào Xuống 160V, Dòng Có Thể Lớn Bao Nhiêu?

Nếu chỉ tính về mặt lý thuyết và giả sử máy truyền đủ 75KVA tại điện áp đầu vào 3 pha 160V:

I = 75.000 / (1,732 × 160) ≈ 270,6A

Như vậy, dòng phía đầu vào về lý thuyết có thể đạt khoảng 270,6A.

Mức dòng này cho thấy khi điện áp nguồn tụt sâu, toàn bộ hệ thống phía trước phải chịu yêu cầu cao hơn về khả năng mang dòng. Cần đặc biệt quan tâm đến:

• Dây dẫn đầu vào.
• MCCB.
• Thanh cái.
• Đầu cốt đấu nối.
• Khả năng cấp nguồn của hệ thống phía trước.
• Khả năng tản nhiệt của thiết bị.

Tuy nhiên, 270,6A chỉ là giá trị tính toán lý thuyết. Không nên hiểu rằng máy chắc chắn có thể cấp đủ 75KVA liên tục khi đầu vào xuống 160V. Khả năng tải thực tế còn phụ thuộc vào thiết kế cuộn dây, khả năng chịu dòng, điều kiện tản nhiệt và đặc tính tải của model.

Nếu nguồn thường xuyên nằm trong vùng 160V-200V, cần xác nhận rõ khả năng tải thực tế trước khi lựa chọn thiết bị.

75KVA Có Phải Là 75KW Không?

Không. 75KVA là công suất biểu kiến, trong khi kW là công suất tác dụng thực tế của phụ tải.

Mối quan hệ giữa hai đại lượng:

P = S × cosφ

Ví dụ, nếu tải có hệ số công suất cosφ = 0,8:

75KVA × 0,8 = 60kW

Do đó, không nên mặc định ổn áp 75KVA có thể cấp cho tải 75kW trong mọi trường hợp.

Khi lựa chọn máy cần xem xét thêm:

• Hệ số công suất của tải.
• Tổng công suất hoạt động đồng thời.
• Dòng điện định mức.
• Loại tải.
• Dòng khởi động.
• Chế độ vận hành.

Đối với motor, cần đặc biệt tính đến dòng khởi động và phương pháp khởi động, thay vì chỉ so sánh công suất kW với công suất KVA của ổn áp.

Ứng Dụng Thực Tế Của Ổn Áp Cách Ly 75KVA

Ổn áp cách ly 75KVA dải 160V-430V phù hợp với nhiều hệ thống công nghiệp, đặc biệt tại những khu vực có nguồn điện thường xuyên tụt thấp hoặc biến động mạnh.

Một số ứng dụng phổ biến:

• Nhà máy sản xuất: Hỗ trợ ổn định nguồn cho dây chuyền và hệ thống máy móc.
• Xưởng cơ khí: Sử dụng cho motor, máy cắt, máy gia công và thiết bị phụ trợ.
• Máy CNC: Hỗ trợ cấp nguồn ổn định hơn cho máy và tủ điều khiển.
• Máy bơm, quạt công nghiệp: Phù hợp khi dòng định mức và dòng khởi động nằm trong khả năng của hệ thống.
• Tủ điều khiển: Cấp nguồn cho hệ thống điều khiển và thiết bị phụ trợ.
• Hệ thống tự động hóa: Sử dụng cho PLC, bộ điều khiển và các phụ tải công nghiệp phù hợp.
• Hệ thống có cả tải 380V và 220V: Có thể sử dụng khi phía thứ cấp được thiết kế 3 pha 4 dây có trung tính N.

Với motor hoặc tải điện tử công suất lớn, cần kiểm tra thêm dòng khởi động, dòng RMS, hệ số công suất và đặc tính vận hành thực tế trước khi lựa chọn.

Hướng Dẫn Lắp Đặt Và Sử Dụng

Ổn áp cách ly 75KVA là thiết bị có dòng làm việc lớn, đặc biệt khi nguồn đầu vào tụt sâu. Vì vậy, quá trình lắp đặt cần được thực hiện đúng kỹ thuật và dựa trên điều kiện thực tế của công trình.

Trước khi đưa máy vào vận hành cần chú ý:

• Khảo sát nguồn điện: Đo điện áp R-S, S-T và T-R ở nhiều thời điểm, đặc biệt khi hệ thống đang mang tải lớn.
• Lựa chọn dây dẫn: Dựa trên dòng thực tế, chiều dài tuyến, phương pháp đi dây và điều kiện môi trường.
• Lựa chọn MCCB: Căn cứ vào dòng vận hành và đặc tính bảo vệ của hệ thống, không chỉ dựa vào công suất 75KVA.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng với hệ thống có motor hoặc dây chuyền sản xuất.
• Đấu dây N đúng thiết kế: Không tự ý nối N với PE nếu chưa xác định đúng sơ đồ nối đất.
• Nối đất bảo vệ: Vỏ máy cần được nối PE đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra 380V/220V trước khi cấp tải.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T trong quá trình tăng tải.
• Kiểm tra nhiệt độ: Theo dõi MCCB, đầu cốt, dây dẫn và các vị trí tiếp xúc điện.
• Bảo trì định kỳ: Vệ sinh máy, kiểm tra đầu nối, hệ thống tiếp địa và tình trạng cách điện.

Với thiết bị công suất 75KVA, việc lắp đặt và bảo trì nên được thực hiện bởi kỹ thuật viên có chuyên môn về hệ thống điện 3 pha.
