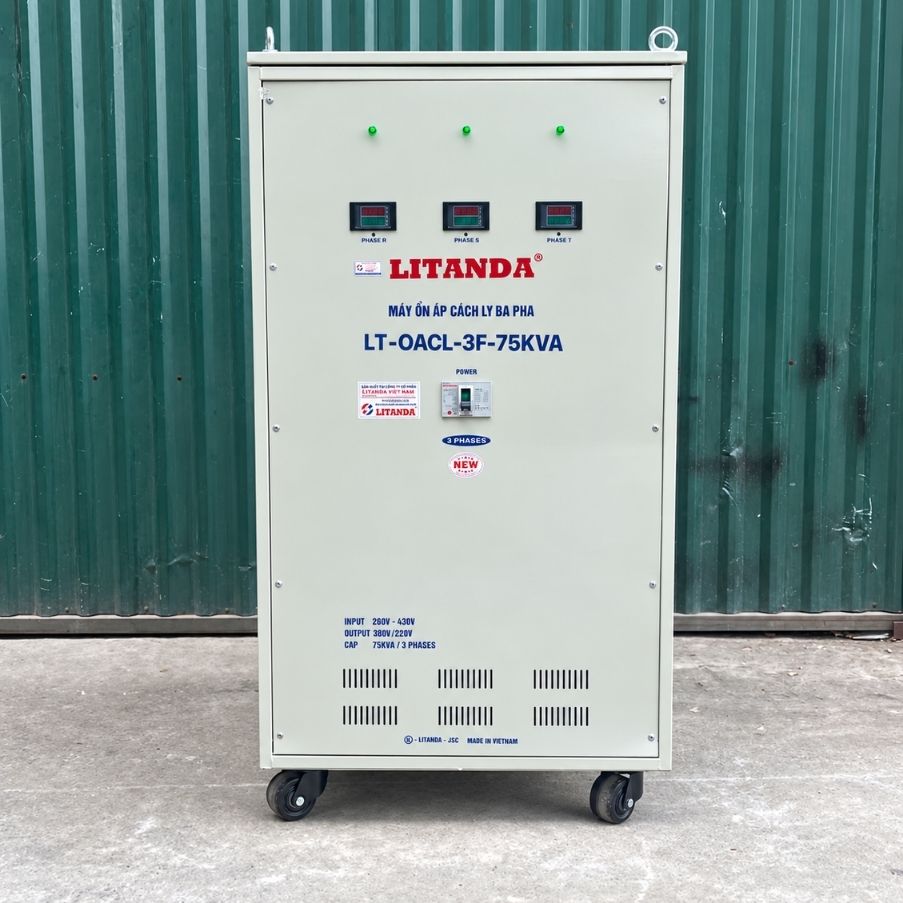

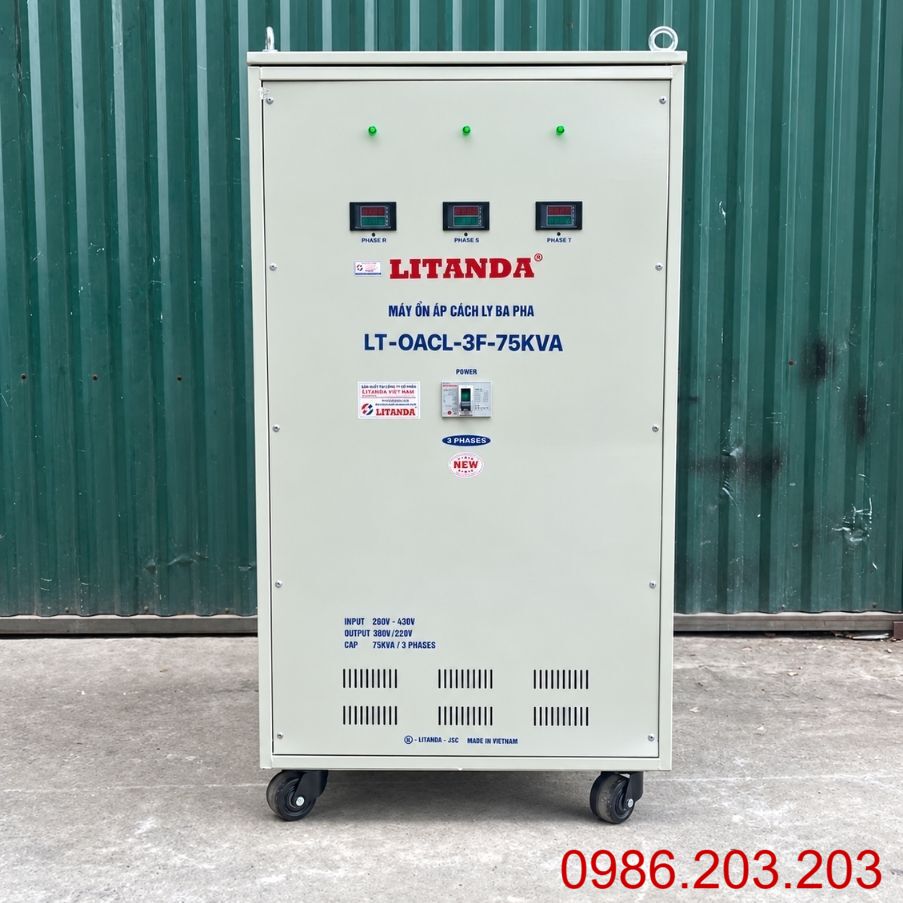

Ổn Áp Cách Ly Litanda 3 Pha 75KVA 260V-430V Ra 380V/220V

Ổn Áp Cách Ly Litanda 3 Pha 75KVA 260V-430V

Ổn áp cách ly Litanda 3 Pha 75KVA là dòng sản phẩm cao cấp được sản xuất bởiCông ty Litanda Việt Nam. Thiết bị không chỉ có chức năng ổn định điện áp 3 pha mà còn được tích hợp máy biến áp cách ly, giúp lọc sạch điện, chống rò điện và bảo vệ tuyệt đối cho các thiết bị điện công nghiệp.

Với công suất 75KVA, ổn áp Litanda đáp ứng tốt nhu cầu sử dụng cho các hệ thống máy móc công nghiệp, dây chuyền sản xuất và các thiết bị điện 3 pha nhạy cảm với sự thay đổi điện áp. được tích hợp 2 chức năng ổn áp và cách điện chống giật. Máy được dùng cho điện 3 pha không trung tính. Sản phẩm đảm bảo nguồn điện ổn định và an toàn khi vô tình trạm vào nguồn điện. Sản phẩm được sử dụng nhiều tại các cơ quan, đơn vị, doanh nghiệp, hộ gia đình…

So với biến áp cách ly thì ổn áp cách ly giá thành cao hơn. Vì có tích hợp cả ổn áp và cách ly chống giật, chống nhiễu…  Ổn áp cách ly xuyến Litanda có rất nhiều ưu điểm được nhiều khách hàng yêu thích sử dụng.

Đặc Điểm Nổi Bật Của Ổn Áp Cách Ly 3 Pha 75KVA

Ổn áp cách ly Litanda 75KVA được thiết kế cho các hệ thống cần nguồn điện ổn định hơn đồng thời có yêu cầu cách ly giữa lưới điện và thiết bị sử dụng.

Một số đặc điểm đáng chú ý:

• Dải điện áp 260V-430V: Phù hợp với khu vực điện 3 pha thường xuyên bị thấp áp hoặc cao áp.
• Công suất 75KVA: Đáp ứng các hệ thống có tổng tải nằm trong khả năng của máy.
• Ổn định điện áp tự động: Hỗ trợ đưa điện áp đầu ra về mức phù hợp khi nguồn thay đổi.
• Cách ly sơ cấp và thứ cấp: Hai hệ cuộn dây độc lập về điện.
• Đầu ra 380V/220V: Có thể sử dụng cho cả tải 3 pha và tải 1 pha nếu cấu hình thứ cấp tương ứng.
• Phù hợp nhiều loại tải: Motor, máy cơ khí, tủ điều khiển, dây chuyền và thiết bị điện công nghiệp.
• Giảm liên hệ điện trực tiếp giữa nguồn và tải: Nhờ cấu trúc biến áp cách ly.

Cần lưu ý, chức năng cách ly không đồng nghĩa với chống điện giật tuyệt đối và không thay thế hệ thống tiếp địa hoặc các thiết bị bảo vệ điện khác.

Cấu Tạo Và Nguyên Lý Hoạt Động

1. Cấu Tạo Chính

Ổn áp cách ly Litanda 75KVA gồm các bộ phận cơ bản:

• Biến áp cách ly: Sử dụng cuộn sơ cấp và thứ cấp độc lập để truyền năng lượng bằng cảm ứng điện từ.
• Bộ điều chỉnh điện áp: Thực hiện bù tăng hoặc giảm điện áp khi nguồn thay đổi.
• Mạch điều khiển: Theo dõi điện áp và điều khiển cơ cấu ổn áp.
• Hệ thống đóng cắt và bảo vệ: Cấu hình cụ thể tùy theo model thực tế.

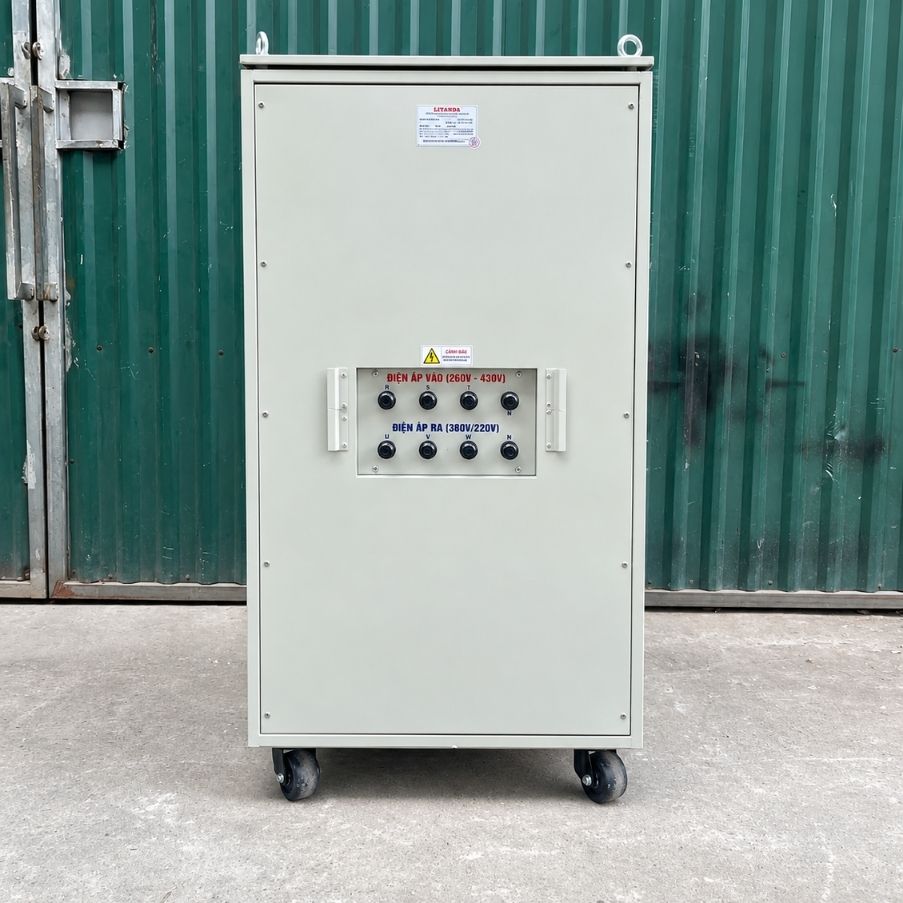

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha và phụ tải phía sau.
• Vỏ máy kim loại: Bảo vệ các bộ phận bên trong và cần được nối đất PE đúng kỹ thuật.

2. Nguyên Lý Hoạt Động

Nguồn điện 3 pha được đưa vào máy và liên tục được hệ thống điều khiển giám sát. Khi điện áp thay đổi trong phạm vi 260V-430V, cơ cấu ổn áp thực hiện điều chỉnh trước khi cấp nguồn cho phụ tải.

Có thể hình dung quá trình:

Nguồn 3 pha → Giám sát điện áp → Điều chỉnh → Cách ly sơ cấp/thứ cấp → Đầu ra 380V/220V

Nếu phía thứ cấp được thiết kế theo cấu hình 3 pha 4 dây đấu sao, người dùng có thể lấy:

• 380V giữa hai pha.
• Khoảng 220V giữa một pha và dây trung tính N.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Cách Ly 75KVA

Các thông số như kích thước, trọng lượng, sai số đầu ra, hiệu suất, khả năng quá tải và hệ thống bảo vệ cần được xác nhận theo máy thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải 260V-430V cho biết phạm vi điện áp đầu vào mà thiết bị được thiết kế để thực hiện chức năng ổn áp.

Nếu 260V-430V là điện áp dây của hệ thống 3 pha thì điện áp pha tương ứng về lý thuyết khoảng:

260 / √3 ≈ 150V

và:

430 / √3 ≈ 248V

Dải điện áp này phù hợp với những trường hợp:

• Điện yếu vào giờ cao điểm: Điện áp giảm khi nhiều máy cùng hoạt động.
• Nhà xưởng xa trạm biến áp: Đường dây dài có thể gây sụt áp.
• Nguồn điện thay đổi theo ca sản xuất: Điện áp biến động theo mức tải khu vực.
• Motor công suất lớn khởi động: Có thể kéo điện áp xuống trong thời gian ngắn.
• Nguồn có lúc cao, lúc thấp: Ảnh hưởng đến khả năng vận hành của thiết bị.

Tuy nhiên, không nên mặc định máy luôn cung cấp đủ 75KVA tại mọi mức điện áp trong dải 260V-430V.

Nếu tính lý thuyết và giả sử truyền đủ 75KVA tại đầu vào 3 pha 260V:

I = 75.000 / (1,732 × 260) ≈ 166,5A

Như vậy, khi điện áp đầu vào giảm xuống 260V, dòng phía nguồn có thể tăng đáng kể. Khả năng tải thực tế tại vùng điện áp thấp cần được xác nhận theo thiết kế và đặc tính của máy.
